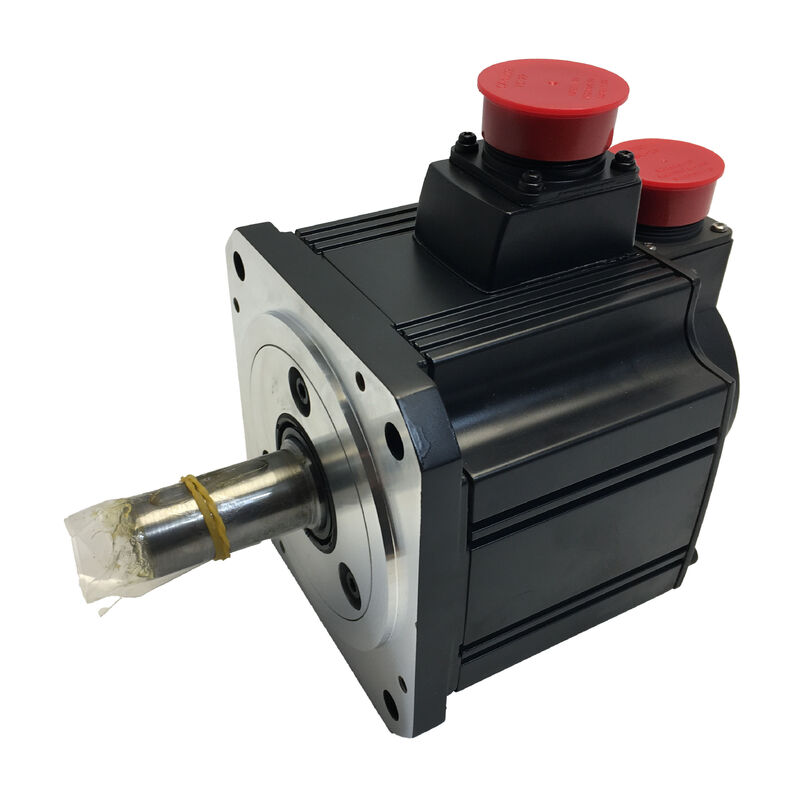

সিল করা বাক্সে নতুন Mitsubishi HC-SFS702B সার্ভো মোটর HCSFS702B HC-SFS7O2B

মিটসুবিশি এইচসি-এসএফএস৭০২বি (এইচসিএসএফএস৭০২বি) ৭ কিলোওয়াট এসি সার্ভো মোটর ইলেক্ট্রোম্যাগনেটিক ব্রেক সহ, স্ট্রেইট শ্যাফ্ট, ২০০০ আরপিএম, মেলসার্ভো জে২-সুপার সিরিজ

পণ্যের সংক্ষিপ্ত বিবরণ

পার্ট নম্বরঃHC-SFS702B

এছাড়াও অনুসন্ধান করা হয়েছে:HCSFS702B, HC SFS 702B, HC-SFS-702B

সিরিজ:Mitsubishi MELSERVO HC-SFS (J2- সুপার জেনারেশন)

শ্রেণীবিভাগঃমাঝারি ইনার্টিয়া এসি ব্রাশহীন সার্ভো মোটর ₹ 7 কিলোওয়াট, 200 ভোল্ট শ্রেণি, 2000 rpm, সোজা শাফ্ট, স্প্রিং-প্রয়োগ করা ইলেক্ট্রোম্যাগনেটিক ব্রেক

এই মোটর কিসের জন্য নির্মিত?

৭ কিলোওয়াট, ৩৩.৪ নিউটন মিটার টর্ক, ২,০০০ ঘন্টা প্রতি মিনিটে, ১০০ নিউটন মিটার গতি বাড়ানোর জন্য।একটি স্প্রিংযুক্ত ইলেকট্রোম্যাগনেটিক ব্রেক যা 24V কয়েল থেকে অপসারণের মুহুর্তে অক্ষটিকে যান্ত্রিকভাবে ধরে রাখে ️ যে অপসারণটি পরিকল্পনা করা হয়েছিল কিনা তা নয়.

দ্যMitsubishi HC-SFS702BHC-SFS 2000 rpm পরিবারের 7kW ব্রেকড সদস্য। এটি এমন একটি মোটর যা আপনি নির্দিষ্ট করেন যখন অক্ষটি ছোট কিছুর জন্য খুব বড়,একটি মহাকর্ষীয় উপাদান সহ একটি লোড বহন করে যা সার্ভো বর্তমান অদৃশ্য হয়ে গেলে সীমাবদ্ধতা ছাড়াই চলবে, এবং তার শ্যাফ্টের নিখুঁত অবস্থান রিপোর্ট করতে হবে তাত্ক্ষণিক শক্তি ফিরে আসে এটি খুঁজে পেতে কোনও রেফারেন্স-রিটার্ন আন্দোলন ছাড়াই।

এই শেষ পয়েন্টটি মনোযোগ দেওয়ার মতোঃ একটি বৃহত ক্ষমতার উল্লম্ব অক্ষের উপর একটি ভারী স্পিন্ডল মাথা একটি গ্যান্ট্রি মেশিনিং সেন্টারে, একটি সার্ভো-চালিত লিফট দ্বারা উত্তোলিত একটি প্যালেটেড ওয়ার্কপিস,একটি বড় পোর্টাল মিলের উপর একটি counterbalanced Z- স্লাইড একটি ব্যর্থতা-নিরাপদ ব্রেক এবং একটি পরম এনকোডার সমন্বয় servo লক এবং একটি incremental এনকোডার তুলনায় একটি বৈশিষ্ট্য আপগ্রেড নয়. এটি অপারেশনাল নিরাপত্তা এবং মেশিন আপটাইম একটি মৌলিকভাবে ভিন্ন স্তরের. ব্রেক যান্ত্রিকভাবে লোড ধরে রাখে যখন coil de-energized হয়. 17-বিট পরম এনকোডার 131,072 পিপিআর কোন পাওয়ার অফ ইভেন্টের সময় সঠিক শ্যাফ্ট কোণ বজায় রাখে, MR-J2S-700 এম্প্লিফায়ারের A6BAT ব্যাটারি দ্বারা সমর্থিত। যখন মেশিন পুনরায় চালু হয়, একটি ই-স্টপ পরে, একটি শক্তি বিচ্ছিন্নতা পরে, একটি শিফট পরিবর্তন পরে, অক্ষ একটি পরিচিত, নিরাপদ,যান্ত্রিকভাবে রাখা অবস্থান, এবং নিয়ামক জানে ঠিক কোথায় এই অবস্থান.

টেকনিক্যাল স্পেসিফিকেশন

ব্রেক মেকানিজমঃ স্প্রিং-প্রয়োগ, বৈদ্যুতিকভাবে মুক্তি

এইচসি-এসএফএস৭০২বি-তে অন্তর্নিহিত সমস্ত ডিজাইন সিদ্ধান্তের মধ্যে, ব্রেক টাইপটি সবচেয়ে যত্নবান মনোযোগের দাবিদার, কারণ এটি মোটরের ব্যর্থতা-নিরাপদ আচরণ নির্ধারণ করে,এবং উচ্চ টর্ক উল্লম্ব অক্ষের উপর 7kW, ব্যর্থতা-নিরাপদ আচরণটি একটি নিয়ন্ত্রিত স্টপকে বিপজ্জনক থেকে আলাদা করে।

এইচসি-এসএফএস৭০২বি-তে লাগানো ব্রেকটি হলস্প্রিং প্রয়োগ এবং বৈদ্যুতিকভাবে মুক্তি. স্প্রিংটি ডিফল্টরূপে ব্রেকিং পৃষ্ঠের বিরুদ্ধে ঘর্ষণ ডিস্কটি ধরে রাখে। ব্রেক কয়েলটিতে 24V ডিসি প্রয়োগ করা একটি চৌম্বকীয় ক্ষেত্র তৈরি করে যা ডিস্কটিকে পৃষ্ঠ থেকে দূরে টানবে,ঘূর্ণন জন্য শ্যাফ্ট মুক্তি. কোন কারণে 24V ¢ অপসারণ করুন ¢ এবং স্প্রিং অবিলম্বে পুনরায় সংযুক্ত হয়। কোন মধ্যবর্তী অবস্থা নেই, কোন ধীরে ধীরে বিবর্ণ, সার্ভো ইলেকট্রনিক্সের উপর নির্ভরশীলতা নেই। ব্রেক প্রয়োগ করা হয়।

এর মানে হলঃ ই-স্টপ শক্তি অপসারণ, ব্রেক প্রয়োগ. প্যানেল ত্রুটি 24V কাটা, ব্রেক প্রয়োগ. চক্র শেষে পরিকল্পিত সার্ভো বন্ধ, ব্রেক প্রয়োগ. চক্রের যে কোন সময়ে অপ্রস্তুত শক্তির বন্ধ,ব্রেক প্রয়োগ৭ কিলোওয়াট ওজনের অক্ষ এবং এটি বহনকারী যে কোন ভর তাৎক্ষণিকভাবে যান্ত্রিকভাবে বন্ধ হয়ে যায়, কোন সফটওয়্যার, কোনো এম্প্লিফায়ার ফাংশন বা কোনো পিএলসি ক্রমের উপর নির্ভর করে না।

সার্ভো লক এর সাথে বিপরীতে তীব্র। সার্ভো লক MR-J2S-700 এর অক্ষ অবস্থান বজায় রাখার ক্ষমতা মোটর বর্তমানের সাথে ক্রমাগত সংশোধন করে সার্ভো সক্ষম করা হবে, এবং নিয়ন্ত্রণ ব্যবস্থা স্বাভাবিকভাবে কাজ করছে। সার্ভো লক স্বাভাবিক অপারেটিং অবস্থার অধীনে নির্ভরযোগ্য। এই শর্তগুলি পূরণ না হলে এটি কোনও সুরক্ষা প্রদান করে না।একটি 7kW অক্ষের জন্য একটি মহাকর্ষীয় লোড উপাদান সহ উল্লেখযোগ্য ভর বহন করে, এই পার্থক্যটি স্প্রিং-অ্যাপ্লাইড ব্রেকটি সমাধানের জন্য বিদ্যমান।

33.4 এনএম অবিচ্ছিন্ন, 100 এনএম পিকঃ অক্ষের আকার নির্ধারণ

৩৩.৪ নিউটন-মিটার অবিচ্ছিন্ন হ'ল এইচসি-এসএফএসের ২০০০ rpm পরিসরের সর্বোচ্চ টর্চ। এটি একটি উল্লেখযোগ্য সংখ্যা,এবং বোঝা এটা যান্ত্রিকভাবে চালিত প্রক্রিয়া জন্য মানে কি যে কেউ নির্দিষ্ট বা এই মোটর প্রতিস্থাপন জন্য দরকারী.

একটি 10 মিমি পিচ এবং 90% স্ক্রু দক্ষতা সহ একটি বল-স্ক্রু অক্ষে, 33.4 এনএম অবিচ্ছিন্ন মোটর টর্ক প্রায় 18.8 কেএন স্থায়ী অক্ষীয় শক্তিতে অনুবাদ করে।যে বড় ফরম্যাট সিএনসি যন্ত্রপাতি কেন্দ্র পাওয়া সবচেয়ে ভারী টেবিল এবং workpiece সমন্বয় জুড়ে, বড় গ্যারেন্ট্রি মিলস, এবং ভারী দায়িত্ব স্থানান্তর মেশিন। টর্ক নিয়ন্ত্রণ মোডে চলমান উত্তোলন ড্রাইভ জন্য, 33,4 Nm 2,000 rpm একটি ব্যাপক রোল ব্যাসার্ধ পরিসীমা জুড়ে একটি উল্লেখযোগ্য টেনশন এবং গতি ক্ষমতা প্রতিনিধিত্ব করেসার্ভো চালিত প্রেস ফিডগুলির জন্য, উপাদান অগ্রগতির পর্যায়ে স্থায়ী ফিড ফোর্স মোটরের তাপ পরিবেশে ভাল।

১০০ এনএম শীর্ষ ∙ তিনবার অবিচ্ছিন্ন সংখ্যা,প্রতিটি পজিশনিং চক্রের সংক্ষিপ্ত ত্বরণ এবং হ্রাস ট্রানজিয়ান্টের জন্য উপলব্ধ এটি একটি বৃহত্তর মোটরের প্রয়োজন ছাড়াই ভারী লোডের প্রক্রিয়াগুলিতে দ্রুত অক্ষের চলাচল সক্ষম করে. একটি পজিশনিং চক্র যা তার সময় ১০% সর্বাধিক টর্কে ত্বরান্বিত করে, ৮০% সময় অবিচ্ছিন্ন টর্কে বা তার নিচে ব্যয় করে,এবং 10% হ্রাস প্রেরকের তাপীয় মডেলের থ্রেশহোল্ডের মধ্যে ভাল থাকেএমআর-জে২এস-৭০০ এর অন্তর্নির্মিত ইলেকট্রনিক তাপ সুরক্ষা এই সমষ্টিগত লোডিং ট্র্যাক করে এবং আবরণগুলি ক্ষতিগ্রস্ত তাপমাত্রা দেখতে পায় তার আগে ভবিষ্যদ্বাণীমূলকভাবে অ্যালার্ম দেয়।

ভার্টিকাল অক্ষের জন্য Mitsubishi এর ডকুমেন্টেশন থেকে একটি নকশা নির্দেশিকা স্পষ্টভাবে উল্লেখযোগ্য মূল্যঃধ্রুবক মহাকর্ষীয় টর্ক উপাদান ০ মোটরকে ক্রমাগতভাবে বজায় রাখতে হবে ভারসাম্য বজায় রাখার জন্যনামমাত্র ক্রমাগত টর্কের ৭০% বা তার কম৩৩.৪ এনএম নাম্বারে, এই সিলিং প্রায় ২৩.৪ এনএম।উল্লম্ব অক্ষের নকশাগুলির কাছাকাছি বা অতিক্রম করার জন্য একটি যান্ত্রিক প্রতিপক্ষের প্রয়োজন হয় যাতে ধ্রুবক মহাকর্ষীয় টর্ক চাহিদা হ্রাস পায়, অথবা একটি উচ্চতর অবিচ্ছিন্ন টর্ক নামক মোটর।ব্রেক স্ট্যান্ডিং সময় যান্ত্রিকভাবে লোড ধরে রাখে এবং মোটর এবং বিশ্রাম এম্প্লিফায়ার থেকে সব স্থায়ী টর্ক চাহিদা অপসারণ কিন্তু গতির সময়, মোটরটি মহাকর্ষীয় বোঝা বহন করে, এবং সুরক্ষা সিস্টেমটি ডিজাইন অনুযায়ী কাজ করার জন্য এই নির্দেশিকাটির মধ্যে থাকা উচিত।

ব্রেক ওয়্যারিং এবং সিকোয়েন্সিং

ব্রেক কয়েল একটি প্রয়োজন২৪ ভোল্ট ডিসি সার্কিটসার্ভো এম্প্লিফায়ারের পাওয়ার সাপ্লাই থেকে পৃথক। মেশিন প্যানেলে একটি 24V ডিসি পাওয়ার সাপ্লাই অন্তর্ভুক্ত করা উচিত যা ব্রেক কয়েল, একটি ব্রেক রিলে জুড়ে সুইং দমন সহ,এবং interlock লজিক যে ব্রেক মুক্তি এবং সার্ভো সক্রিয় ক্রম সঙ্গে সংযুক্তি সমন্বয়.

ব্রেক খোলার সময়ঃসার্ভো অবশ্যইব্রেক ছেড়ে দেওয়ার আগে সক্ষম. এই ক্রমটি নিশ্চিত করে যে সার্ভো লক প্রতিষ্ঠিত হয়েছে এবং যান্ত্রিক ব্রেক উত্তোলনের আগে সক্রিয়ভাবে অবস্থান ধরে আছে।অক্ষটি তার মহাকর্ষীয় লোডের অধীনে চলবে যতক্ষণ না এম্প্লিফায়ারটি একটি ভারী উল্লম্ব অক্ষের উপর কোনও প্রতিরোধক ছাড়াই সম্ভাব্য উল্লেখযোগ্য স্লিপকে ধরতে পারেএমআর-জে২এস-৭০০-এর এমবিআর (ম্যাগনেটিক ব্রেক রিলিজ) আউটপুট সিগন্যাল ব্রেক রিলে-এর জন্য একটি সুবিধাজনক এম্প্লিফায়ার-পরিচালিত আউটপুট প্রদান করে, সার্ভো অ্যাক্টিভের তুলনায় সঠিকভাবে ক্রমযুক্ত।অক্ষ গতিশীলতার সাথে সম্পর্কিত নির্দিষ্ট টাইমিং পরামিতিগুলির জন্য MR-J2S-700 নির্দেশিকা দেখুন.

অ্যাক্সেস (ব্রেক বন্ধ):সার্ভো কন্ট্রোলের অধীনে বিশ্রামের জন্য অক্ষকে ধীর করুন, তারপর সার্ভো সক্ষম করার আগে ব্রেকটি চালু করুন।একটি চলন্ত অক্ষের ব্রেক প্রয়োগ করা এমনকি একটি ধীরে ধীরে চলন্ত এক ঘর্ষণ পৃষ্ঠতল পরেন এবং ব্রেক সমাবেশ মধ্যে তাপ উৎপন্ন. সার্ভোকে প্রথমে অক্ষটিকে সম্পূর্ণভাবে থামতে দেওয়া, তারপরে বন্ধ অবস্থানে রাখতে ব্রেকটি চালু করা, সার্ভো-অফ চক্রের সাথে অক্ষগুলিতে ব্রেক পরিষেবা জীবনকে উল্লেখযোগ্যভাবে বাড়িয়ে তোলে।

ওভারজেড দমন বাধ্যতামূলক।যখন ব্রেক কয়েল শক্তি হ্রাস করে, তখন ধসে পড়া চৌম্বক ক্ষেত্র একটি ভোল্টেজ স্পাইক সৃষ্টি করে যা রিলে যোগাযোগকে ক্ষতিগ্রস্ত করতে পারে এবং আশেপাশের ইলেকট্রনিক্সকে প্রভাবিত করতে পারে।ডিসির জন্য একটি সঠিকভাবে রেট করা টর্জ দমনকারী ডায়োডব্রেক কয়েল টার্মিনাল জুড়ে এসি ¢ এর জন্য ভেরিস্টর বা আরসি নেটওয়ার্কটি ঐচ্ছিক নয়। এটি ইনস্টলেশনের অংশ।

পরম এনকোডার এবং উল্লম্ব অক্ষ পুনরায় চালু সুবিধা

এইচসি-এসএফএস৭০২বি-র ১৭-বিট সিরিয়াল নিখুঁত এনকোডার ১৩১,০৭২ পিপিআর-এ জে-২-সুপার এনকোডার যা করে তা করেঃ উচ্চ ব্যান্ডউইথ গতি নিয়ন্ত্রণের জন্য সূক্ষ্ম কোণীয় রেজোলিউশন,এম্প্লিফায়ারে A6BAT ব্যাটারি দ্বারা সমর্থিত মাল্টি-টার্ন পরম অবস্থান, এবং তাত্ক্ষণিক অবস্থান রিপোর্টিং শ্যাফ্ট আন্দোলন ছাড়া পাওয়ার আপ উপর.

বিশেষ করে একটি ব্রেকযুক্ত উল্লম্ব অক্ষে, এই তিনটি বৈশিষ্ট্যগুলির মধ্যে শেষটি সর্বাধিক অপারেটিং ওজন বহন করে।

বিকল্পটি বিবেচনা করুন। একটি ইনক্রিমেন্টাল এনকোডার একটি রেফারেন্স মার্কারের তুলনায় অবস্থান রিপোর্ট করে যা শ্যাফ্টটি সরিয়ে খুঁজে পাওয়া উচিত। একটি উল্লম্ব অক্ষে,স্টার্টআপ এ যে রেফারেন্স খুঁজে বোঝায় লোড ¢ নিচে বা উপরে সরানো ¢ হোম অবস্থান সেন্সর পৌঁছানোর আগে নিয়ামক যেখানে অক্ষ জানেএকটি মেশিনে যেখানে হোম পজিশনের আন্দোলনটি একটি ফিক্সচার, ওয়ার্কপিস বা টুলিংয়ের সাথে বন্ধ অবস্থানে যোগাযোগ করতে পারে, এই আন্দোলনটি ঝুঁকিপূর্ণ এবং সাবধানে ক্রম প্রয়োজন।একটি উৎপাদন পরিবেশে একটি মেশিনে যেখানে স্ট্রোকের যে কোন সময়ে একটি ই-স্টপ ঘটতে পারে, একটি ইনক্রিমেন্টাল-এনকোডার অক্ষের মাঝামাঝি স্টপ স্ট্রোকের পরে পুনরায় চালু করার পদ্ধতিটি তুচ্ছ নয়।

এইচসি-এসএফএস৭০২বি-র পরম এনকোডার এবং স্প্রিং-অ্যাপ্লাইড ব্রেকের সাথে, পুনরায় চালু করার পদ্ধতি হলঃ প্যানেলটি চালু করুন, ব্রেকটি অক্ষটিকে যান্ত্রিকভাবে ধরে রাখে,এনকোডার এম্প্লিফায়ারে সঠিক শ্যাফ্ট কোণ রিপোর্ট করে, নিয়ামক সার্ভো লক স্থাপন করে, সঠিক ক্রমে ব্রেকটি ছেড়ে দেয় এবং অক্ষটি প্রস্তুত ¢ এটি যেখানেই থামিয়েছিল সেখান থেকে। কোন হোমিং আন্দোলন, কোন রেফারেন্স খোঁজা,পুনরায় চালু করার সময় লোড যোগাযোগের ঝুঁকি নেইমেশিনটি সরাসরি উৎপাদন শুরু করে।

ব্যাটারি রক্ষণাবেক্ষণঃএমআর-জে 2 এস -700 এম্প্লিফায়ারের এ 6 বিএটি প্রথম কম ব্যাটারি অ্যালার্মে প্রতিস্থাপন করুন। সম্পূর্ণ ব্যাটারি অবসানের অনুমতি দেওয়া মাল্টি-টার্ন কাউন্টারকে রিসেট করে, একটি রেফারেন্স-রিটার্ন চক্রের প্রয়োজন হয়।উচ্চ-উপলব্ধতা উৎপাদন লাইনগুলিতে, একটি কম ব্যাটারি অ্যালার্মকে জরুরী রক্ষণাবেক্ষণ আইটেম হিসাবে আচরণ করা পরবর্তী নির্ধারিত স্টপ পর্যন্ত স্থগিত করার কিছু নয় কাউন্টার রিসেটের কারণে অনির্ধারিত ডাউনটাইম দূর করে।

সামঞ্জস্যপূর্ণ এম্প্লিফায়ার

এইচসি-এসএফএস৭০২বিMR-J2S-700এম্প্লিফায়ার ফ্যামিলি 7 কিলোওয়াট ক্ষমতা J2- সুপার প্ল্যাটফর্ম। তিনটি ইন্টারফেস ভেরিয়েন্ট প্রধান নিয়ন্ত্রণ স্থাপত্যগুলিকে সম্বোধন করেঃ

MR-J2S-700Aবাহ্যিক সিএনসি সিস্টেম এবং পিএলসি থেকে ইমপ্লাস ট্রেন অবস্থান কমান্ড এবং অ্যানালগ গতি বা টর্ক রেফারেন্স গ্রহণ করে। সমস্ত নিয়ন্ত্রণ মোডএবং স্যুইচড-মোড সমন্বয় পাওয়া যায়প্যারামিটার সেটিং এবং ডায়াগনস্টিক মনিটরিংয়ের জন্য আরএস-২৩২সি এমআর কনফিগারারের সাথে সংযোগ স্থাপন করে।মেশিন টুল এবং সাধারণ অটোমেশন অ্যাপ্লিকেশনগুলির জন্য স্ট্যান্ডার্ড পছন্দ যেখানে অক্ষটি একটি বহিরাগত নিয়ামক থেকে কমান্ড গ্রহণ করে.

MR-J2S-700Bএসএসসিএনইটি ফাইবার-অপটিক সিরিয়াল বাসের মাধ্যমে Mitsubishi A- সিরিজ এবং Q- সিরিজ মোশন কন্ট্রোলারগুলির সাথে সংযোগ স্থাপন করে। সমস্ত অক্ষ কমান্ড এবং এনকোডার ফিডব্যাক ফাইবার নেটওয়ার্কের মাধ্যমে ভ্রমণ করে।বড় মাল্টি-অক্সি মেশিনে, বড় ট্রান্সফার লাইন, মাল্টি-অক্সিস পোর্টাল সিস্টেম SSCNET অক্ষের মধ্যে রিয়েল-টাইম সিঙ্ক্রোনাইজেশন প্রদান করে যা অ্যানালগ এবং ইমপ্লাস ইন্টারফেসগুলি অর্জন করতে পারে না।উল্লম্ব অক্ষের জন্য যা অনুভূমিক অক্ষের সাথে সমন্বয় করে কাজ করে, এই সিঙ্ক্রোনাইজেশন শুরু এবং বন্ধ ইভেন্ট বিশেষভাবে গুরুত্বপূর্ণ।

MR-J2S-700CPI/O বা CC-Link কমান্ড দ্বারা সক্রিয় করা 31 টি পর্যন্ত সঞ্চিত পয়েন্ট-টেবিল অবস্থান সহ অন্তর্নির্মিত এক-অক্ষের অবস্থান নির্ধারণ করে। স্বতন্ত্র উল্লম্ব অবস্থান নির্ধারণের অক্ষগুলির জন্য √ সার্ভো-চালিত লিফট স্টেশন,লিফট যন্ত্রপাতি, উল্লম্ব প্রেস ফিডস যা অন্যান্য অক্ষের সাথে সমন্বয়ের প্রয়োজন হয় না, সিপি একটি ডেডিকেটেড মোশন কন্ট্রোলারের খরচ দূর করে।

তিনটি বৈকল্পিকের মধ্যে ব্রেক রিলে সিকোয়েন্সিংয়ের জন্য এমবিআর আউটপুট অন্তর্ভুক্ত রয়েছে এবং ইলেকট্রনিক তাপীয় ওভারলোড সুরক্ষা, ওভারস্পিড সুরক্ষা সহ জে 2-সুপার সুরক্ষা ফাংশনগুলির সম্পূর্ণ স্যুট সমর্থন করে,এনকোডার ত্রুটি সনাক্তকরণ, এবং পুনরুদ্ধারকারী ওভারভোল্টেজ সুরক্ষা।

সামঞ্জস্যের নোটঃএইচসি-এসএফএস 702 বি এর জন্য একটি এমআর-জে 2 এস -700 এম্প্লিফায়ার প্রয়োজন। এটি প্রথম প্রজন্মের এমআর-জে 2 -700 এর সাথে সামঞ্জস্যপূর্ণ নয়, যা 17-বিট জে 2-সুপার এনকোডার প্রোটোকলটি পড়তে পারে না।পুনর্নবীকরণ অ্যাডাপ্টার কিট ছাড়া MR-J3 বা MR-J4 এম্প্লিফায়ারের সাথে সামঞ্জস্যপূর্ণ নয়. মূল MR-J2-700 হার্ডওয়্যার চালানো মেশিনের জন্য,HC-SF702Bযান্ত্রিকভাবে একই, 14 বিট এনকোডার, ব্রেক সহ সোজা শ্যাফ্ট সঠিক মোটর।

এইচসি-এসএফএস ২০০০ rpm পরিবার ∙ ৭ কিলোওয়াট অবস্থান

এইচসি-এসএফএস৭০২বি হচ্ছেHC-SFS 2000 rpm পরিসরে সর্বোচ্চ টর্কযুক্ত ব্রেকড মোটর. এই টেবিলের চারটি মডেল একই 176 × 176 মিমি মাউন্টিং ফ্ল্যাঞ্জ ভাগ করে √ একটি মেশিন ফ্রেম তাদের কোন জন্য নির্মিত পরিবর্তন ছাড়াই সব accommodates।9 এনএম) থেকে এইচসি-এসএফএস 702 বি (33.4 Nm) প্রায় 40%, যা 5kW ইউনিটের স্থায়ী টর্ক সীমা কাছাকাছি চলমান একটি অক্ষ ভবিষ্যতে লোড পরিবর্তন, উচ্চতর ত্বরণ চাহিদা জন্য হেডরুম প্রয়োজন হলে প্রাসঙ্গিক হয়ে ওঠে,অথবা ৭০% নির্দেশিকার কাছাকাছি গ্রিভিটি-লোডড অক্ষগুলিতে টর্ক রিজার্ভ.

7kW 2000 rpm এ সম্পূর্ণ HC-SFS702 পরিবার চারটি শ্যাফ্ট এবং ব্রেক কনফিগারেশন জুড়েঃ ব্রেক ছাড়াই সোজা শ্যাফ্ট (HC-SFS702), ব্রেক সহ সোজা শ্যাফ্ট (HC-SFS702B), ব্রেক ছাড়াই কীযুক্ত শ্যাফ্ট (HC-SFS702K),এবং ব্রেকযুক্ত কীযুক্ত শ্যাফ্ট (HC-SFS702BK)এই চারটিই এমআর-জে২এস-৭০০ এম্প্লিফায়ার ব্যবহার করে।

সাধারণ অ্যাপ্লিকেশন

বড় মেশিনিং সেন্টার এবং গ্যান্ট্রি মিলগুলিতে ভারী উল্লম্ব Z- অক্ষ।এইচসি-এসএফএস৭০২বি এর জন্য সংজ্ঞায়িত অ্যাপ্লিকেশন। বড় স্পিন্ডল মাথা, ভারী মুখোমুখি মাথা,এবং পোর্টাল মেশিনিং সেন্টার এবং বড় অনুভূমিক ড্রিল মিলগুলিতে উল্লেখযোগ্য Z- স্লাইড সমাবেশগুলির জন্য 2000 rpm এ 7kW সার্ভো ক্ষমতা প্রয়োজনএইচসি-এসএফএস৭০২বি তিনটিই সরবরাহ করে।

সার্ভো চালিত লিফট এবং লিফট যন্ত্রপাতি।ভারী প্যালেটেড ওয়ার্কপিস লিফট, টুল ম্যাগাজিন লিফট এবং যন্ত্রপাতি সেল এবং এফএমএস ইনস্টলেশনের অংশ স্টোরেজ সিস্টেম লিফট। এই স্কেলে মহাকর্ষীয় বোঝাস্ট্যাকড পার্ট ম্যাগাজিনগুলি ️ নিরাপত্তার জন্য একটি স্প্রিং-অ্যাপ্লাইড ব্রেক এবং উৎপাদন-কার্যকর পুনরায় চালু করার জন্য একটি পরম এনকোডার প্রয়োজন৩৩.৪ এনএম ক্রমাগত টর্চ কাজ লোড পরিসীমা জুড়ে স্থায়ী উত্তোলন শক্তি পরিচালনা করে।

বড় ফরম্যাটের প্রেস এবং গঠনের মেশিন উল্লম্ব র্যাম ড্রাইভ।সার্ভো চালিত প্রেস র্যাম ড্রাইভ, ডাই কুশন অক্ষ,এবং সার্ভো চালিত সোজা বা লেভেলার অক্ষ যেখানে উল্লম্ব র্যাম উল্লেখযোগ্য বোঝা বহন করে এবং টুলিং পরিবর্তন করার সময় স্ট্রোকের যে কোনও অবস্থানে রাখা উচিত, মাঝামাঝি বিরতি, এবং জরুরী স্টপ।

ভারী দায়িত্বের ঘূর্ণন টেবিল এবং উল্লম্ব অক্ষ সহ সূচক ড্রাইভ।সার্ভো চালিত টিল্টিং রোটারি টেবিল, ট্রুনিয়ন অক্ষ,এবং বড় মেশিনিং সেন্টারগুলিতে কমন ইন্ডেক্সিং মেশিন যেখানে টেবিল এবং ওয়ার্কপিসের মিলিত ভর একটি উল্লেখযোগ্য মহাকর্ষীয় টর্ক উপাদান তৈরি করে তবে নিখুঁতভাবে ভারসাম্যপূর্ণ অবস্থানসার্ভো স্টেট নির্বিশেষে ব্যর্থতা-নিরাপদ ব্রেক টেবিলকে যে কোন কোণে ধরে রাখে।

উল্লম্ব রিল এয়ারবোর্স সহ শিল্প ঘূর্ণন মেশিনের প্রাথমিক ড্রাইভ।ভারী কাগজ, ছায়াছবি বা টেক্সটাইল রোলগুলি উল্লম্ব অক্ষের উপর পরিচালনা করার জন্য বড় আকারের রোলিং মেশিন যেখানে রোলের ভরটি উত্পাদন বন্ধ, রোল পরিবর্তন,এবং স্প্লাইস অপারেশন.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: এইচসি-এসএফএস৭০২বি এবং এইচসি-এসএফএস৭০২ এর মধ্যে পার্থক্য কী?

উভয়ই 7kW, 2000 rpm, 176-বিট এনকোডার, সোজা শ্যাফ্ট এবং অভিন্ন বৈদ্যুতিক স্পেসিফিকেশন সহ 176 × 176 মিমি ফ্ল্যাঞ্জের উপর J2- সুপার মোটর। একমাত্র পার্থক্য হ'ল ব্রেকঃHC-SFS702 এর কোন ব্রেক নেই√ বিশ্রাম অবস্থানে এম্প্লিফায়ার সার্ভো লক দ্বারা রাখা হয়।এইচসি-এসএফএস৭০২বি-তে স্প্রিং-অ্যাপ্লাইড ইলেক্ট্রোম্যাগনেটিক ব্রেক রয়েছেHC-SFS702B ব্যবহার করুন উল্লম্ব অক্ষ, কমন ফিড, মহাকর্ষ-লোড প্রক্রিয়া,এবং যে কোন অ্যাপ্লিকেশন যেখানে সার্ভো-অফ অবস্থায় অক্ষের গতি বিপজ্জনক হবে. নিশ্চিত অনুভূমিক বা সমান্তরালভাবে লোড করা অক্ষগুলিতে, এইচসি-এসএফএস 702 সহজ এবং হালকা।

প্রশ্ন ২: ব্রেককে "প্রস্রবণ-প্রয়োগ করা" বলে বর্ণনা করা হয়েছে। বিদ্যুৎ বিচ্ছিন্নতার সময় কী ঘটে?

স্প্রিংটি ডিফল্টভাবে ব্রেকটি প্রয়োগ করে √ শেলটি মুক্ত রাখতে ক্রমাগতভাবে স্প্রিংটি চালিত হতে হবে। একটি বিদ্যুৎ বিভ্রাট স্প্রিং থেকে 24V সরিয়ে দেয়, স্প্রিংটি অবিলম্বে ব্রেক ডিস্কটি চালু করে,এবং অক্ষ যান্ত্রিকভাবে বন্ধ এবং বন্ধ থাকেএটি স্প্রিং-প্রয়োগ করা নকশার প্রধান নিরাপত্তা সুবিধাঃ এটি কোনও ব্যর্থতার মোডে যান্ত্রিক অক্ষকে নিয়ন্ত্রণ করে যা বিদ্যুৎকে অপসারণ করে, অনির্ধারিত নেটওয়ার্ক বিচ্ছিন্নতা সহ।কোন সফটওয়্যার নেই, কোন এম্প্লিফায়ার ফাংশন, এবং কোন পিএলসি ক্রম অক্ষ ধরে রাখার প্রয়োজন হয় √ স্প্রিং এটি নিষ্ক্রিয়ভাবে করে।

প্রশ্ন ৩ঃ এইচসি-এসএফএস৭০২বি বিদ্যমান মেশিনে এইচসি-এসএফএস৭০২বি প্রতিস্থাপন করতে পারে?

যান্ত্রিকভাবে হ্যাঁ √ ফ্ল্যাঞ্জ মাত্রা, শ্যাফ্ট ব্যাসার্ধ, এবং ব্রেক সংযোগকারী বিন্যাস একই। সমালোচনামূলক চেকটি এম্প্লিফায়ার।এইচসি-এসএফ৭০২বিতে ১৪-বিট এনকোডার আছেউভয় MR-J2-700 এবং MR-J2S-700 এম্প্লিফায়ারগুলির সাথে সামঞ্জস্যপূর্ণ।এইচসি-এসএফএস৭০২বিতে ১৭-বিট এনকোডার রয়েছেশুধুমাত্র MR-J2S-700 এম্প্লিফায়ারের প্রয়োজন হয়। যদি মেশিনটি একটি মূল প্রথম প্রজন্মের MR-J2-700 এম্প্লিফায়ার চালায়, শুধুমাত্র HC-SF702B কাজ করবে। যদি মেশিনটি MR-J2S-700 এ থাকে,এইচসি-এসএফএস৭০২বি একটি সরাসরি ড্রপ-ইন প্রতিস্থাপন যা উচ্চতর এনকোডার রেজোলিউশন.

প্রশ্ন ৪ঃ নিখুঁত এনকোডার ব্যাক-আপ ব্যাটারি কোথায়?

ব্যাটারিমিটসুবিশি A6BAT লিথিয়াম সেল√ এর ভিতরে রাখা হয়এমআর-জে২এস-৭০০ এম্প্লিফায়ারএটি ব্রেক করা উল্লম্ব অক্ষের উপর পাওয়ার অফের মাধ্যমে মাল্টি-টার্ন পরম কাউন্টার বজায় রাখে।এর মানে হল যে অক্ষটি যান্ত্রিকভাবে তার অবস্থান ধরে রাখে যখন এনকোডার সঠিক শ্যাফ্ট কোণ বজায় রাখে, যাতে নিয়ামক কোনও হোমিং আন্দোলন ছাড়াই পুনরায় চালু করার সাথে সাথে পরম অবস্থানটি পড়তে পারে। এম্প্লিফায়ার থেকে প্রথম কম ব্যাটারি অ্যালার্মে A6BAT প্রতিস্থাপন করুন।

Q5: ব্রেক কয়েল তারের জন্য কোন টার্জ দমন প্রয়োজন?

ব্রেক কয়েল তার টার্মিনাল জুড়ে একটি উত্তাপ দমন থাকতে হবেফ্লাইব্যাক ডায়োড(ডিসি কয়েল জন্য) অথবা একটিভারিস্টর বা আরসি স্ন্যাবার(এসির জন্য) √ যখন কয়েলটি শক্তিহীন হয় তখন উত্পাদিত ভোল্টেজ স্পাইক শোষণ করতে।রিলে খোলার সময় ইন্ডাক্টিভ কিক রিলে পরিচিতি ক্ষতিগ্রস্ত করতে পারে এবং সম্ভাব্য কাছাকাছি ইলেকট্রনিক্স প্রভাবিত করতে পারেএটি শিল্প প্যানেল ডিজাইনের যেকোনো ইন্ডাক্টিভ লোডের জন্য একটি স্ট্যান্ডার্ড প্রয়োজনীয়তা। The specific component rating should be matched to the brake coil's inductance and the relay contact rating — consult the Mitsubishi servo motor instruction manual or the relay manufacturer's application data for the appropriate specification.
