মিৎসুবিশি HF-SP524 | MELSERVO-J3 এসি সার্ভো মোটর
পার্ট নম্বর: HF-SP524
ব্র্যান্ড: Mitsubishi Electric
সিরিজ: MELSERVO-J3 -- HF-SP টাইপ
অবস্থা: নতুন / সংস্কার করা
সংক্ষিপ্ত বিবরণ

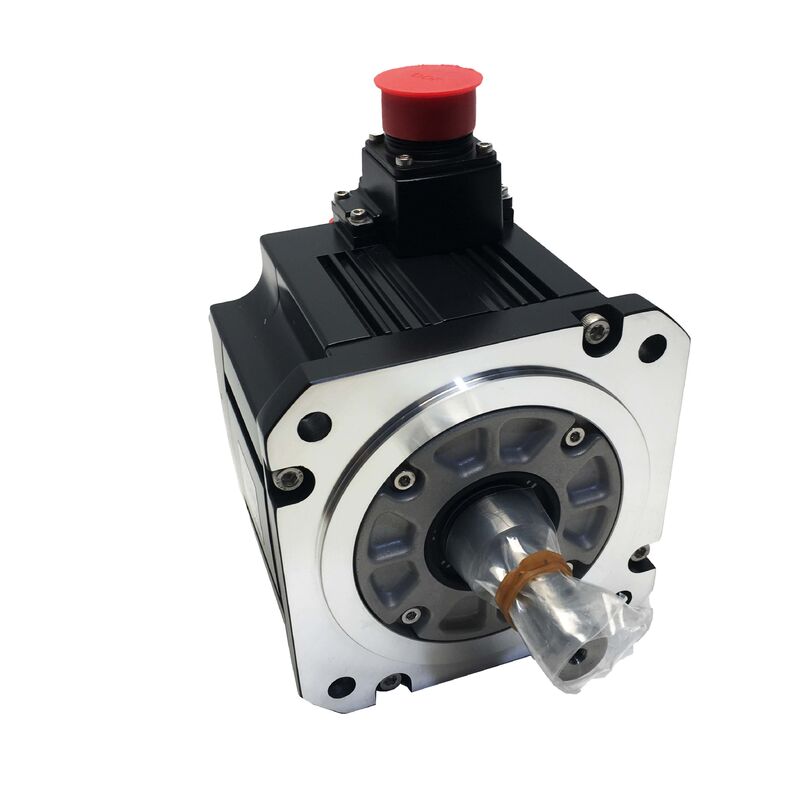

The Mitsubishi HF-SP524 হল Mitsubishi Electric-এর MELSERVO-J3 সিরিজের একটি 500W AC ব্রাশবিহীন সার্ভো মোটর। এই মাঝারি-জড়তা, মাঝারি-পাওয়ার মোটরটিতে একটি 400VAC কনফিগারেশন রয়েছে এবং এটি মেটেরিয়াল হ্যান্ডলিং সিস্টেম, ইন্ডাস্ট্রিয়াল রোবট এবং মাল্টি-অ্যাক্সিস অটোমেশন সরঞ্জামগুলিতে নির্ভুল ফিড অ্যাক্সিস এবং পজিশনিং অ্যাপ্লিকেশনের জন্য তৈরি করা হয়েছে।
2.39 Nm কন্টিনিউয়াস টর্ক রেট করা হয়েছে 7.16 Nm পিক ক্ষমতা সহ, এই মোটরটি 2,000 RPM রেটেড স্পিডে 3,000 RPM সর্বোচ্চ গতিতে কাজ করে। বিল্ট-ইন 18-বিট অ্যাবসোলিউট এনকোডার সঠিক পজিশন জ্ঞান প্রদান করে, যখন IP67 এনভায়রনমেন্টাল সিলিং চাহিদাযুক্ত ইন্ডাস্ট্রিয়াল পরিবেশে দীর্ঘমেয়াদী স্থায়িত্ব নিশ্চিত করে।
মূল স্পেসিফিকেশন
| রেটেড আউটপুট |
500 W (0.5 kW) |
| রেটেড টর্ক |
2.39 Nm |
| সর্বোচ্চ টর্ক |
7.16 Nm |
| রেটেড কারেন্ট |
1.5 A |
| সাপ্লাই ভোল্টেজ |
400VAC ক্লাস (3-ফেজ) |
| রেটেড স্পিড |
2,000 RPM |
| সর্বোচ্চ স্পিড |
3,000 RPM |
| এনকোডার |
18-বিট অ্যাবসোলিউট (বিল্ট-ইন) |
| শ্যাফট টাইপ |
সোজা শ্যাফট |
| হোল্ডিং ব্রেক |
নেই (স্ট্যান্ডার্ড) |
| ইনগ্রেস প্রোটেকশন |
IP67 (হাউজিং) |
| ফ্ল্যাঞ্জ সাইজ |
130 × 130 মিমি |
| সামঞ্জস্যপূর্ণ এমপ্লিফায়ার |
MR-J3-60A4 / MR-J3-60B4 |
| অপারেটিং তাপমাত্রা |
0 থেকে +40°C |
| সিরিজ |
MELSERVO-J3 -- HF-SP |
400V অপারেশন সুবিধা
"24" সাফিক্স নির্দেশ করে যে এটি HF-SP 500W মোটরের 400VAC ভ্যারিয়েন্ট। 200V সমতুল্যের 2.9A এর তুলনায় 1.5A রেটেড কারেন্টে কাজ করে, এই মোটরটি উল্লেখযোগ্য ইনস্টলেশন সুবিধা প্রদান করে:
• কম কারেন্ট ড্র ক্যাবল ক্রস-সেকশন প্রয়োজনীয়তা হ্রাস করে
• সার্ভো এমপ্লিফায়ার আউটপুট স্টেজগুলিতে তাপীয় চাপ হ্রাস করে
• দীর্ঘ ক্যাবল রানের উপর ন্যূনতম ভোল্টেজ ড্রপ
• ইউরোপীয় এবং এশিয়ান সুবিধাগুলিতে সাধারণ 400VAC তিন-ফেজ পরিকাঠামোর সাথে সরাসরি সামঞ্জস্য
মাঝারি জড়তা ডিজাইন
HF-SP পরিবারের মাঝারি-জড়তা ডিজাইনটি উল্লেখযোগ্য যান্ত্রিক লোড সহ অ্যাপ্লিকেশনগুলির জন্য অপ্টিমাইজ করা হয়েছে, যার মধ্যে রয়েছে চালিত ক্যারেজ, রোটারি ইনডেক্সার এবং মেশিন টুলের বলস্ক্রু অ্যাক্সিস। 3:1 পিক-টু-রেটেড টর্ক অনুপাত সাধারণ পজিশনিং সাইকেল রেটগুলির জন্য পর্যাপ্ত ত্বরণ হেডরুম সরবরাহ করে।
18-বিট অ্যাবসোলিউট এনকোডার
উচ্চ-রেজোলিউশন অ্যাবসোলিউট এনকোডার প্রতি রেভোলিউশনে 262,144 কাউন্ট সরবরাহ করে এবং পাওয়ার ইন্টারাপশনের মাধ্যমে ব্যাটারি সাপোর্ট ছাড়াই পজিশন ডেটা বজায় রাখে।
এটি স্টার্টআপে হোমিং সিকোয়েন্সগুলি দূর করে এবং সিস্টেম পাওয়ার আপ হওয়ার সময় তাৎক্ষণিক পজিশন জ্ঞান নিশ্চিত করে।
IP67 পরিবেশগত সুরক্ষা
IP67-রেটেড হাউজিং ধুলো প্রবেশ এবং 30 মিনিটের জন্য এক মিটার পর্যন্ত অস্থায়ী নিমজ্জন থেকে সম্পূর্ণ সুরক্ষা প্রদান করে।
এই শক্তিশালী সিলিং কুল্যান্ট, পরিষ্কার করার তরল এবং শিল্প দূষক থেকে রক্ষা করে যা সাধারণত মোটর অকাল ব্যর্থতার কারণ হয়।
ড্রাইভ সামঞ্জস্য
HF-SP524 Mitsubishi MR-J3-60A4 (অ্যানালগ/পালস কমান্ড) বা MR-J3-60B4 (SSCNET III ফাইবার নেটওয়ার্ক কমান্ড) সার্ভো এমপ্লিফায়ারগুলির সাথে জোড়া লাগায়।
SSCNET III আর্কিটেকচার সরলীকৃত ওয়্যারিং সহ সমন্বিত মাল্টি-অ্যাক্সিস সিস্টেমের জন্য নয়েজ-ইমিউন ফাইবার-অপটিক যোগাযোগ সরবরাহ করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: HF-SP524 এবং HF-SP52 এর মধ্যে পার্থক্য কী, এবং কখন আমি 400V ভ্যারিয়েন্টটি বেছে নেব?
উভয় মোটরই 500W HF-SP ইউনিট যার টর্ক, গতি এবং যান্ত্রিক স্পেসিফিকেশন অভিন্ন।
HF-SP52 2.9A তে 200VAC থেকে চলে, যখন HF-SP524 1.5A তে 400VAC ব্যবহার করে। আপনার সুবিধা 400VAC তিন-ফেজ পরিকাঠামো ব্যবহার করলে ওয়্যারিং সরলীকরণ এবং তাপীয় লোড কমাতে 400V ভ্যারিয়েন্টটি বেছে নিন।
প্রশ্ন ২: HF-SP524 এর জন্য কোন সার্ভো এমপ্লিফায়ার প্রয়োজন?
সঠিক এমপ্লিফায়ার পেয়ারিং হল Mitsubishi MR-J3-60A4 (অ্যানালগ এবং পালস-ট্রেন কমান্ড) বা MR-J3-60B4 (SSCNET III ফাইবার-অপটিক নেটওয়ার্ক কমান্ড), উভয়ই 400VAC তিন-ফেজ ইনপুটের জন্য রেট করা হয়েছে। ড্রাইভ এবং মোটরের ভোল্টেজ ক্লাস অবশ্যই মিলতে হবে।
প্রশ্ন ৩: কেন HF-SP সিরিজ মাঝারি জড়তা ডিজাইন ব্যবহার করে?
মাঝারি-জড়তা মোটরগুলি উচ্চতর লোড-টু-মোটর জড়তা অনুপাত সহ্য করে, যা সেগুলিকে মেটেরিয়াল হ্যান্ডলিং ক্যারেজ এবং মেশিন টুলের অ্যাক্সিসের মতো উল্লেখযোগ্য যান্ত্রিক লোড সহ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে। এই ডিজাইনটি অতিরিক্ত গেইন টিউনিং ছাড়াই স্থিতিশীল, সু-ড্যাম্পড অ্যাক্সিস প্রতিক্রিয়া সরবরাহ করে।
প্রশ্ন ৪: উল্লম্ব অ্যাক্সিসে ব্রেক ছাড়াই কি HF-SP524 ব্যবহার করা যেতে পারে?
এই ভ্যারিয়েন্টে কোনও ইন্টিগ্রেটেড ব্রেক নেই। উল্লেখযোগ্য লোড ওজন বহনকারী উল্লম্ব অ্যাক্সিসের জন্য, ব্রেকড ভ্যারিয়েন্ট (HF-SP524B) পাওয়ার লস চলাকালীন অ্যাক্সিস ড্রপ প্রতিরোধ করার জন্য যান্ত্রিক হোল্ডিং সরবরাহ করে। আনব্রেকড HF-SP524 অনুভূমিক অ্যাক্সিস এবং অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে ড্রাইভ সক্রিয়ভাবে পজিশন ধরে রাখে।
প্রশ্ন ৫: একটি ব্যবহৃত HF-SP524 সোর্সিং করার সময় কী পরীক্ষা করা উচিত?
ক্ষতি বা ক্ষয়ের জন্য এনকোডার সংযোগকারী এবং ক্যাবল এক্সিট পরিদর্শন করুন। ভারসাম্য এবং ইনসুলেশন প্রতিরোধের জন্য তিন-ফেজ ওয়াইন্ডিং প্রতিরোধ পরিমাপ করুন। বিয়ারিং অবস্থা মূল্যায়ন করতে শ্যাফট ঘোরান এবং শ্যাফট সিলগুলি পরিদর্শন করুন। এনকোডার যাচাইকরণ এবং নো-লোড রান-আপ সহ একটি বেঞ্চ পরীক্ষা সুপারিশ করা হয়।
