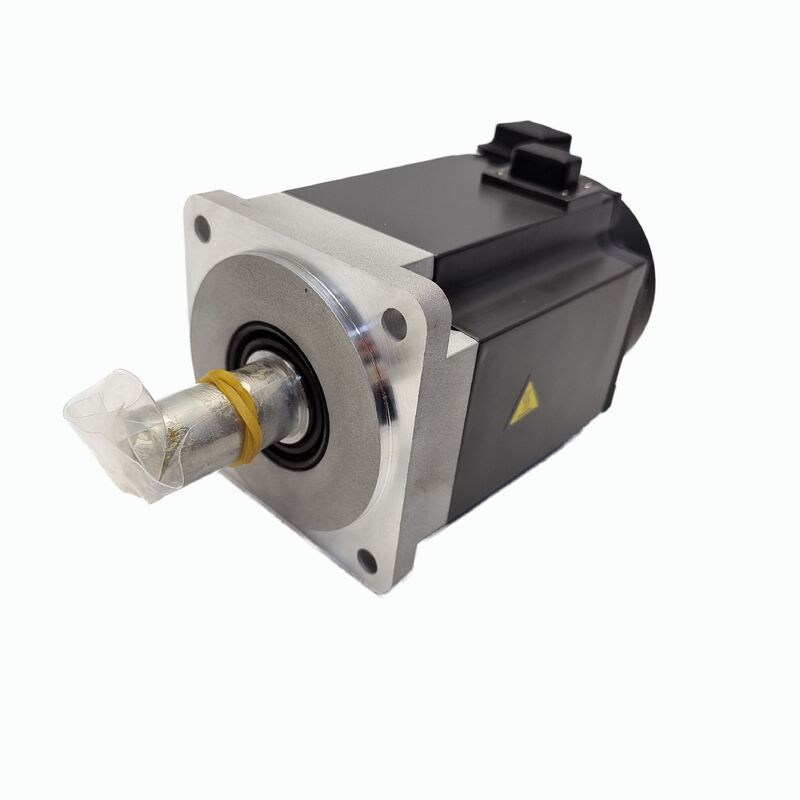

মিৎসুবিশি HF-KE23W1-S100 | HF-KE সিরিজ এসি সার্ভো মোটর
২০০W, কী সহ শ্যাফট, ২৪V ব্রেক, IP55 সুরক্ষা
| পার্ট নম্বর | HF-KE23W1-S100 |
| ব্র্যান্ড | মিৎসুবিশি ইলেকট্রিক |
| সিরিজ | মেলসার্ভো - HF-KE টাইপ |
| উৎপত্তি | জাপান |
| অবস্থা | নতুন / উদ্বৃত্ত উপলব্ধ |
পণ্যের সংক্ষিপ্ত বিবরণ
মিৎসুবিশি HF-KE23W1-S100 হল মিৎসুবিশি ইলেকট্রিকের HF-KE সিরিজের একটি ২০০W এসি সার্ভো মোটর - একটি কমপ্যাক্ট, লো-ইনার্শিয়া মোটর পরিবার যা ছোট-ফুটপ্রিন্ট অটোমেশন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে সুনির্দিষ্ট পজিশনিং, দ্রুত ডাইনামিক প্রতিক্রিয়া এবং সীমিত ইনস্টলেশন স্পেসগুলিতে নির্ভরযোগ্য ব্রেকিং প্রয়োজন।
০.৬৪ Nm কন্টিনিউয়াস টর্ক রেট সহ ১.৯ Nm স্টল টর্ক ক্ষমতা, ১১১V তিন-ফেজ সাপ্লাই থেকে ৩,০০০ RPM এ চালিত এবং IP55 মান অনুযায়ী সুরক্ষিত, এই মোটরটি শিল্প যন্ত্রপাতি, প্যাকেজিং সরঞ্জাম এবং সাধারণ-উদ্দেশ্য অটোমেশন সেলগুলিতে হালকা থেকে মাঝারি অক্ষ ড্রাইভের জন্য আদর্শ।
মূল স্পেসিফিকেশন
| রেটেড আউটপুট | ২০০ W (০.২ kW) |
| রেটেড টর্ক | ০.৬৪ Nm |
| স্টল টর্ক | ১.৯ Nm |
| রেটেড কারেন্ট | ১.৪ A |
| সর্বোচ্চ কারেন্ট | ৪.২ A |
| সাপ্লাই ভোল্টেজ | ১১১V (৩-ফেজ, ২০০VAC ক্লাস) |
| রেটেড স্পিড | ৩,০০০ RPM |
| শ্যাফট টাইপ | কী সহ সোজা শ্যাফট |
| হোল্ডিং ব্রেক | ২৪V ডিসি, স্প্রিং-অ্যাপ্লাইড |
| ইনগ্রেস প্রোটেকশন | IP55 |
| সামঞ্জস্যপূর্ণ এমপ্লিফায়ার | MR-E সিরিজ |
গুরুত্বপূর্ণ অ্যাপ্লিকেশনের জন্য কমপ্যাক্ট ডিজাইন
HF-KE সিরিজ মিৎসুবিশির HF সার্ভো মোটর রেঞ্জের কমপ্যাক্ট প্রান্তকে প্রতিনিধিত্ব করে, যেখানে ২০০W HF-KE23W1-S100 শক্তি এবং আকারের একটি সর্বোত্তম ভারসাম্য প্রদান করে। এই মোটরটি পজিশনিং মেকানিজম, রোটারি ইনডেক্সিং ফিক্সচার এবং কনভেয়র টেনশনিং ড্রাইভ চালানোর জন্য পর্যাপ্ত টর্ক সরবরাহ করে, একই সাথে কমপ্যাক্ট অটোমেশন সরঞ্জামের জন্য উপযুক্ত একটি ছোট ফুটপ্রিন্ট বজায় রাখে।
স্টল এবং কন্টিনিউয়াস টর্কের মধ্যে ৩:১ অনুপাত চমৎকার ত্বরণ ক্ষমতা প্রদান করে, যা এই মোটরটিকে উচ্চ-চক্রের পজিশনিং অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে যেখানে দ্রুত ত্বরণ এবং মন্দন গুরুত্বপূর্ণ। লো-ইনার্শিয়া রোটর ডিজাইন সার্ভো ড্রাইভ কমান্ডগুলিতে দ্রুত প্রতিক্রিয়া নিশ্চিত করে, যার ফলে টাইট পজিশন এন্ডপয়েন্ট এবং দ্রুত সেটলিং টাইম পাওয়া যায়।
ইন্টিগ্রেটেড ২৪V ডিসি হোল্ডিং ব্রেক
স্প্রিং-অ্যাপ্লাইড, ইলেকট্রিক্যালি রিলিজড ২৪V ডিসি হোল্ডিং ব্রেক পাওয়ার লস বা জরুরি স্টপের সময় ফেইল-সেফ পজিশন হোল্ডিং প্রদান করে। যখন ডি-এনার্জাইজড হয়, ব্রেক স্বয়ংক্রিয়ভাবে শ্যাফট লক করার জন্য নিযুক্ত হয়, উল্লম্ব অক্ষ বা মাধ্যাকর্ষণ-লোডযুক্ত মেকানিজমে অনিয়ন্ত্রিত চলাচল প্রতিরোধ করে।
২৪V ডিসি ব্রেক সাপ্লাই স্ট্যান্ডার্ড অটোমেশন কন্ট্রোল ক্যাবিনেট পাওয়ার রেলগুলির সাথে নির্বিঘ্নে একীভূত হয়, যখন সঠিক ব্রেক সার্কিট ইন্টারলকিং ড্রাইভ এনাবল সিগন্যালের সাথে ব্রেক রিলিজ সমন্বয় করে নিরাপদ অপারেশন নিশ্চিত করে।
কী সহ শ্যাফট ডিজাইন
কী সহ সোজা শ্যাফট মোটর এবং চালিত উপাদানগুলির মধ্যে ইতিবাচক যান্ত্রিক সংযোগ প্রদান করে, কী এবং কাপলিং ক্ল্যাম্পিং ফোর্স উভয়ের মাধ্যমে টর্ক প্রেরণ করে। এই ডিজাইনটি শক লোড এবং ঘন ঘন দিক পরিবর্তনের অধীনে ঘূর্ণন স্লিপের ঝুঁকি দূর করে, উচ্চ-চক্রের অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।
IP55 সুরক্ষা রেটিং
IP55 সুরক্ষা ধুলো থেকে সম্পূর্ণ সুরক্ষা এবং কম চাপে যেকোনো দিক থেকে জলের জেটগুলির প্রতিরোধ নিশ্চিত করে। এই রেটিং মোটরটিকে প্যাকেজিং হল, অ্যাসেম্বলি লাইন এবং আবদ্ধ অটোমেশন সেল সহ পরিষ্কার শিল্প পরিবেশের জন্য উপযুক্ত করে তোলে যেখানে আনুষঙ্গিক স্প্ল্যাশ এবং বায়ুবাহিত দূষণ ঘটতে পারে।
MR-E সিরিজ এমপ্লিফায়ার সামঞ্জস্যতা
মিৎসুবিশি MR-E সিরিজের সার্ভো এমপ্লিফায়ার (MR-E-20A বা MR-E-20AG মডেল) এর সাথে ব্যবহারের জন্য বিশেষভাবে ডিজাইন করা হয়েছে, এই মোটরটি মিৎসুবিশির সার্ভো কন্ট্রোল ইকোসিস্টেমের সাথে নির্বিঘ্নে একীভূত হয়। MR-E এমপ্লিফায়ারগুলি বিভিন্ন কন্ট্রোল সিস্টেম আর্কিটেকচারকে সমর্থন করার জন্য অ্যানালগ ভোল্টেজ কমান্ড এবং পালস-ট্রেন পজিশন কমান্ড ইন্টারফেস উভয়কেই সমর্থন করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
এই মোটরটি কোন সার্ভো এমপ্লিফায়ারের সাথে কাজ করার জন্য ডিজাইন করা হয়েছে?
HF-KE23W1-S100 মিৎসুবিশি MR-E সিরিজের সার্ভো এমপ্লিফায়ারগুলির সাথে মেলে, বিশেষ করে MR-E-20A (স্ট্যান্ডার্ড) বা MR-E-20AG (নেটওয়ার্ক যোগাযোগ সমর্থন সহ)। স্থিতিশীল অপারেশনের জন্য সঠিক মোটর টাইপ কোড প্যারামিটারাইজেশন অপরিহার্য।
মোটরের স্টল টর্ক ১.৯ Nm কিন্তু কন্টিনিউয়াস টর্ক মাত্র ০.৬৪ Nm কেন?
স্টল টর্ক ত্বরণ শিখরের সময় সর্বোচ্চ স্বল্প-মেয়াদী শক্তিকে প্রতিনিধিত্ব করে, যখন কন্টিনিউয়াস টর্ক অনির্দিষ্ট অপারেশনের জন্য তাপীয়ভাবে টেকসই আউটপুট। অ্যাপ্লিকেশন ডিজাইনকে অবশ্যই RMS টর্ক চাহিদা কন্টিনিউয়াস রেটিং এর মধ্যে থাকে তা নিশ্চিত করতে হবে।
অপারেশনের সময় ২৪V ব্রেক সার্ভো ড্রাইভের সাথে কীভাবে ইন্টারলক করে?
ব্রেকটি সার্ভো ড্রাইভের ব্রেক কন্ট্রোল আউটপুটের সাথে তারযুক্ত, যা অক্ষ চলাচলের আগে ব্রেক রিলিজ এবং ড্রাইভ ডিসেবল করার আগে পুনরায় এনগেজমেন্ট সমন্বয় করে। এই ক্রমটি MR-E এমপ্লিফায়ার প্যারামিটারে কনফিগার করা হয় এবং কমিশনিংয়ের সময় যাচাই করা হয়।
এর ২০০W রেটিং বিবেচনা করে HF-KE23W1-S100 কি একটি উল্লম্ব অক্ষে ব্যবহার করা যেতে পারে?
হ্যাঁ, যদি অক্ষ লোড টর্ক এবং ইনার্শিয়া স্পেসিফিকেশনের মধ্যে থাকে। ইন্টিগ্রেটেড ব্রেক পাওয়ার লসের সময় পজিশন হোল্ডিং পরিচালনা করে, যখন কন্টিনিউয়াস টর্ক চাহিদা (মাধ্যাকর্ষণ ক্ষতিপূরণ সহ) ০.৬৪ Nm রেটিং এর মধ্যে থাকতে হবে।
IP55 এই মোটরের ইনস্টলেশন পরিবেশের জন্য কী কভার করে এবং কী কভার করে না?
IP55 সম্পূর্ণ ধুলো সুরক্ষা এবং কম-চাপের জলের জেটগুলির প্রতিরোধ প্রদান করে, যা পরিষ্কার শিল্প পরিবেশের জন্য উপযুক্ত। এটি উচ্চ-চাপের স্প্রে, কুল্যান্ট নিমজ্জন বা ওয়াশ-ডাউন অবস্থার জন্য সুরক্ষা দেয় না যার জন্য উচ্চতর IP রেটিং প্রয়োজন।
