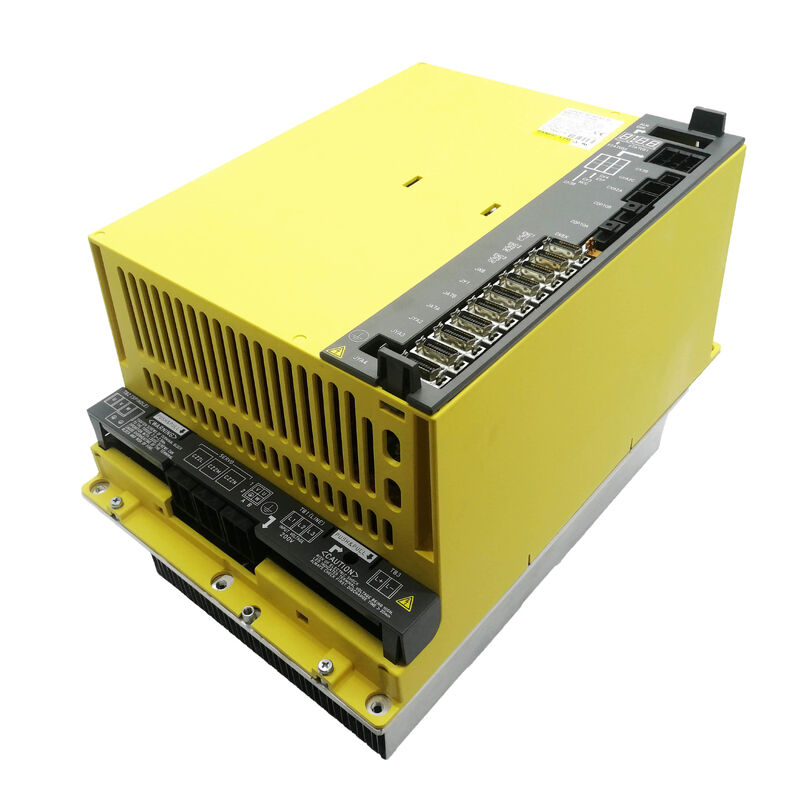

FANUC A06B-6164-H333 — βiSVSP 40/40/40-15 সম্মিলিত সার্ভো ও স্পিন্ডল অ্যামপ্লিফায়ার ইউনিট

পার্ট নং: A06B-6164-H333 (#H580) ▨ইউনিট টাইপ: βiSVSP (বিটা আই সার্ভো/স্পিন্ডল ইন্টিগ্রেটেড) ▨মডেল কোড: SVPM3-15i ▨ইন্টারফেস: FSSB ফাইবার-অপটিক ▨ভোল্টেজ ক্লাস: 200V AC ইনপুট

একটি ইউনিট, চারটি ড্রাইভ চ্যানেল

বেশিরভাগ সিএনসি ক্যাবিনেট ডিজাইনে স্পিন্ডল অ্যামপ্লিফায়ারকে সার্ভো অ্যাক্সিস ড্রাইভ থেকে আলাদা করা হয়। A06B-6164-H333 একটি ভিন্ন পদ্ধতি গ্রহণ করে। এটি একটি βiSVSP — একটি সম্মিলিত বিটা আই সার্ভো এবং স্পিন্ডল ইউনিট — যা তিনটি স্বাধীন সার্ভো মোটর চ্যানেল এবং একটি সম্পূর্ণ 15kW স্পিন্ডল অ্যামপ্লিফায়ারকে একটি একক প্লাগ-ইন মডিউলে একীভূত করে। এই ইউনিটের জন্য FANUC-এর অভ্যন্তরীণ মডেল কোড হল SVPM3-15i (সার্ভো/স্পিন্ডল পাওয়ার মডিউল, 3-অ্যাক্সিস সার্ভো, 15kW স্পিন্ডল ক্লাস)।

ব্যবহারিক ফলাফল তাৎপর্যপূর্ণ: একটি মডিউল যা অন্যথায় একটি পৃথক স্পিন্ডল অ্যামপ্লিফায়ার এবং একটি মাল্টি-অ্যাক্সিস সার্ভো অ্যামপ্লিফায়ার ইউনিটের প্রয়োজন হত, তা প্রতিস্থাপন করে, ক্যাবিনেটের গভীরতা হ্রাস করে, ইউনিট-মধ্যবর্তী ক্যাবলিং কমিয়ে দেয় এবং সামগ্রিক ড্রাইভ টপোলজিকে সরল করে। এই ডিজাইন পদ্ধতিটি ষষ্ঠ প্রজন্মের বিটা সার্ভো পরিবারের বৈশিষ্ট্য, যেখানে FANUC মাঝারি-পরিসরের উল্লম্ব মেশিনিং সেন্টার, টার্নিং সেন্টার এবং যৌগিক মেশিনের জন্য সাশ্রয়ী, স্থান-অপ্টিমাইজড সমাধান লক্ষ্য করেছে যেগুলির জন্য সম্পূর্ণ আলফা আই সিরিজের সর্বোচ্চ পাওয়ার হ্যান্ডলিংয়ের প্রয়োজন হয় না।

A06B-6164-H333 (#H580 সাফিক্স) একটি 200V-ক্লাস ইনপুট ইউনিট হিসাবে মনোনীত, যা একটি সহযোগী PSM এর মাধ্যমে একটি তিন-ফেজ 200–240V AC মেইন সরবরাহ থেকে চালিত হয়। এটি FANUC-এর FSSB (ফ্যানুক সিরিয়াল সার্ভো বাস) ফাইবার-অপটিক লিঙ্কের মাধ্যমে CNC-এর সাথে যোগাযোগ করে — এটি বৃহত্তর αi এবং βi অ্যামপ্লিফায়ার পরিবারের জুড়ে ব্যবহৃত একই সিরিয়াল বাস আর্কিটেকচার।

প্রযুক্তিগত বৈশিষ্ট্য

মডেল কোড বোঝা: biSVSP 40/40/40-15

উপাধি biSVSP 40/40/40-15সম্মিলিত ইউনিটের জন্য FANUC-এর স্ট্যান্ডার্ড নামকরণের নিয়ম অনুসরণ করে:

• bi — বিটা আই সিরিজ (দ্বিতীয় প্রজন্মের বিটা ড্রাইভ পরিবার)
• SVSP — সার্ভো + স্পিন্ডল সমন্বিত ইউনিট
• 40/40/40 — তিনটি সার্ভো চ্যানেল, প্রতিটির রেটিং 40A পিক আউটপুট (প্রতি অক্ষ 13A কন্টিনিউয়াস)
• 15 — স্পিন্ডল অ্যামপ্লিফায়ার পাওয়ার ক্লাস, 15kW

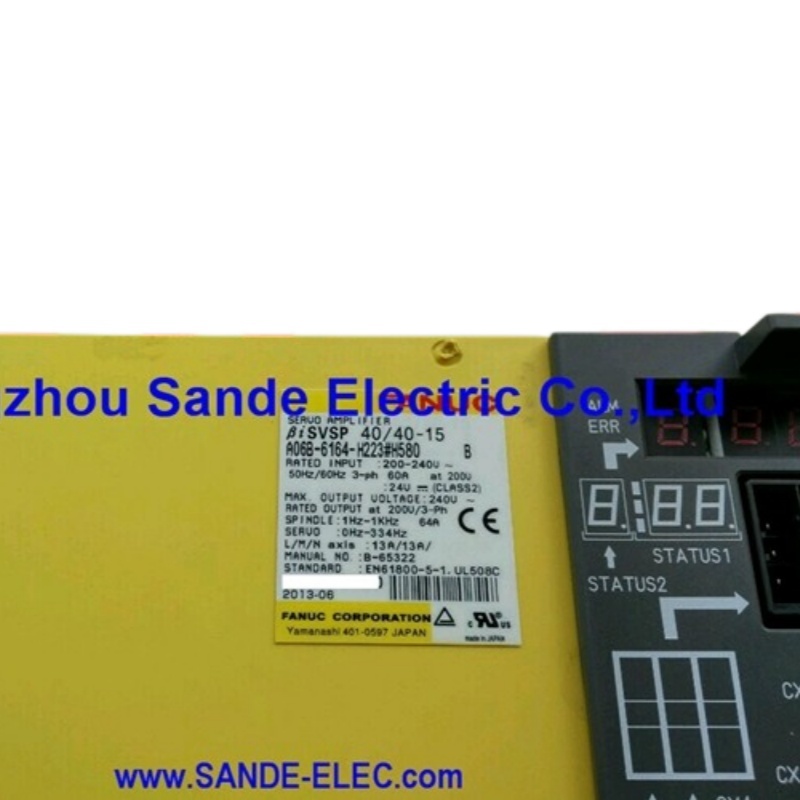

এই নামকরণের নিয়মটি দুই-অ্যাক্সিস ভ্যারিয়েন্ট (যেমন biSVSP 40/40-15, পার্ট নম্বর A06B-6164-H233) এবং মিশ্র সার্ভো সাইজিংযুক্ত ইউনিট (যেমন biSVSP 40/40/80-15, পার্ট নম্বর A06B-6164-H343) থেকে আলাদা করা সহজ করে তোলে।

সামঞ্জস্যপূর্ণ সার্ভো এবং স্পিন্ডল মোটর

সার্ভো অক্ষ (L / M / N)

তিনটি সার্ভো চ্যানেল FANUC-এর βiS-সিরিজ (বিটা আই স্ট্যান্ডার্ড) সার্ভো মোটরের জন্য ডিজাইন করা হয়েছে। যাচাইকৃত সামঞ্জস্যপূর্ণ সার্ভো মোটর পরিসীমা:

• βiS 4/5000 — কমপ্যাক্ট ফ্রেম, হালকা-ডিউটি অক্ষের জন্য উপযুক্ত
• βiS 8/3000, βiS 8/2000 — মিড-ফ্রেম, সাধারণ-উদ্দেশ্য অক্ষ
• βiS 12/3000 — প্রতি অক্ষ 13A কন্টিনিউয়াস কারেন্টের জন্য সর্বোচ্চ সীমা

বৃহত্তর βiS 22 ফ্রেম এবং তার উপরের মোটরগুলি 40A সার্ভো চ্যানেলগুলির কন্টিনিউয়াস কারেন্ট রেটিং অতিক্রম করে এবং উচ্চতর রেটযুক্ত সার্ভো অংশ সহ একটি ইউনিটের প্রয়োজন হয়।

স্পিন্ডল মোটর

15kW স্পিন্ডল অংশটি 15kW ক্লাসের FANUC-এর βi-সিরিজ স্পিন্ডল মোটরের সাথে যুক্ত:

• βiI 15/10000 — ইন-লাইন ইন্টিগ্রাল মোটর
• βiI 18/7500 — অ্যামপ্লিফায়ারের স্পিন্ডল আউটপুট ক্ষমতার মধ্যে বৃহত্তর ফ্রেম ভ্যারিয়েন্ট

মোটরের কন্টিনিউয়াস কারেন্ট চাহিদা অ্যামপ্লিফায়ারের আউটপুট রেটিংয়ের মধ্যে পড়ে তা নিশ্চিত করার জন্য স্পিন্ডল মোটর নির্বাচন FANUC মোটর স্পেসিফিকেশন শীটের সাথে নিশ্চিত করতে হবে।

সিএনসি সামঞ্জস্যতা এবং পূর্বসূরী প্রতিস্থাপন

A06B-6164-H333 শুধুমাত্র সেই সিএনসি কন্ট্রোলগুলির সাথে কাজ করে যা FSSB ফাইবার-অপটিক সার্ভো যোগাযোগ ব্যবহার করে:

• FANUC সিরিজ 0i-D (0i-MD মিলিংয়ের জন্য, 0i-TD টার্নিংয়ের জন্য)
• FANUC সিরিজ 0i-MF (পরবর্তী প্রজন্মের)
• FANUC 0i-Mate-D

এটি পূর্ববর্তী প্রজন্মের বিটা সার্ভো ইউনিট পরিবারের A06B-6134-H303#A-এর মনোনীত প্রতিস্থাপন, যা একটি ভিন্ন যোগাযোগ প্রোটোকল ব্যবহার করত। 6164 সিরিজের ইউনিটগুলি FSSB ফাইবার-অপটিক বাসে স্থানান্তরিত হয়েছে, যা পুরানো 6134 সিরিজের হার্ডওয়্যারের সাথে পশ্চাৎ সামঞ্জস্যপূর্ণ নয়। A06B-6134-H303 থেকে A06B-6164-H333-এ সরাসরি পরিবর্তন করার জন্য সিএনসি ফার্মওয়্যার নতুন অ্যামপ্লিফায়ার টাইপ সমর্থন করে কিনা এবং ফাইবার-অপটিক ক্যাবলিং স্থাপন করা হয়েছে কিনা তা যাচাই করার প্রয়োজন হবে।প্রেরণ:মেশিন নির্মাতা এবং রক্ষণাবেক্ষণ প্রকৌশলীদের জন্য, biSVSP ফর্ম্যাটের কয়েকটি অপারেশনাল প্রভাব রয়েছে যা অর্ডার করার আগে বোঝা উচিত:

ক্যাবিনেট স্থান।

একটি একক মডিউল সার্ভো এবং স্পিন্ডল ড্রাইভ আলাদা করার তুলনায় কম DIN রেল স্থান দখল করে এবং কম ইউনিট-মধ্যবর্তী পাওয়ার বাস সংযোগের প্রয়োজন হয়। এটি বিশেষত ছোট মেশিন টুল প্ল্যাটফর্মে ক্যাবিনেটগুলি রেট্রোফিটিং বা পুনর্নির্মাণের সময় গুরুত্বপূর্ণ যেখানে স্থান সীমিত।

ত্রুটি বিচ্ছিন্নকরণ।যেহেতু সার্ভো অক্ষ এবং স্পিন্ডল একটি একক ইউনিট ভাগ করে নেয়, তাই একটি চ্যানেলের ত্রুটি — উদাহরণস্বরূপ, M-অ্যাক্সিসের একটি শর্টেড IGBT — মডিউলটি মেরামত বা বিনিময় না হওয়া পর্যন্ত সমস্ত চারটি ড্রাইভ চ্যানেলকে অফলাইন করে দেয়। গুরুত্বপূর্ণ আপটাইম প্রয়োজনীয়তা সহ মেশিনগুলি শেল্ফে একটি বিনিময় ইউনিট রাখতে চাইতে পারে।

PSM পেয়ারিং।সমস্ত βi-সিরিজ ইউনিটের মতো, A06B-6164-H333 একটি সহযোগী βiPS বা αiPS পাওয়ার সাপ্লাই মডিউল দ্বারা সরবরাহকৃত একটি শেয়ার্ড ডিসি বাস থেকে শক্তি গ্রহণ করে। PSM কে অবশ্যই তিনটি সার্ভো অক্ষ এবং স্পিন্ডলের সম্মিলিত পিক চাহিদা একযোগে পরিচালনা করার জন্য রেট করা হতে হবে।

পার্ট নম্বর ক্রস-রেফারেন্সস্বাক্ষর প্রকার

পার্ট নম্বর

নিশ্চিত স্টক ইউনিট 1–2 ব্যবসায়িক দিনের মধ্যে পাঠানো হয়। অ্যান্টি-স্ট্যাটিক প্যাকেজিং ফোম ইনসার্ট সুরক্ষা সহ; ভারী বা অতিরিক্ত বড় ইউনিটগুলি শক্তিশালী কাঠের ক্রেটে।

ক্যারিয়ার: DHL Express · FedEx International Priority · UPS Worldwide · TNT · EMS

ট্রানজিট সময়: এক্সপ্রেস পরিষেবা 220+ দেশে 24–48 ঘন্টার মধ্যে; স্ট্যান্ডার্ড আন্তর্জাতিক ডেলিভারি 3–7 ব্যবসায়িক দিন।

ডকুমেন্টেশন: বাণিজ্যিক চালান এবং প্যাকিং তালিকা প্রতিটি চালানের সাথে অন্তর্ভুক্ত। গন্তব্য দেশের নিয়মাবলী অনুসারে আমদানি শুল্ক এবং কাস্টমস চার্জ ক্রেতার দায়িত্ব।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলীপ্রশ্ন ১: A06B-6164-H333 এবং এটি যে A06B-6134-H303#A প্রতিস্থাপন করে তার মধ্যে পার্থক্য কী?

A06B-6134-H303#A পুরানো বিটা সার্ভো ইউনিট পরিবারের অন্তর্গত যা FSSB ফাইবার-অপটিক যোগাযোগের পরিবর্তে একটি সমান্তরাল I/O সার্ভো ইন্টারফেস ব্যবহার করত। A06B-6164-H333 হল FSSB-ভিত্তিক উত্তরসূরী — উভয়ই তিন-অ্যাক্সিস সার্ভো প্লাস 15kW স্পিন্ডল সম্মিলিত ইউনিট, তবে তারা মৌলিকভাবে ভিন্ন যোগাযোগ প্রোটোকল ব্যবহার করে এবং সিএনসি সফ্টওয়্যার, প্যারামিটার সেটিংস এবং ক্যাবিনেট ক্যাবলিং 6164 সিরিজের আর্কিটেকচার সমর্থন করার জন্য আপডেট করা হয়েছে কিনা তা যাচাই না করে বিনিময়যোগ্য নয়।

প্রশ্ন ২: এই ইউনিটটি কি চার-অ্যাক্সিস মেশিনের জন্য উপযুক্ত? না — A06B-6164-H333 ঠিক তিনটি সার্ভো চ্যানেল (L, M, N) এবং একটি স্পিন্ডল চ্যানেল সরবরাহ করে। একটি সমন্বিত স্পিন্ডল সহ চারটি সার্ভো অক্ষের জন্য, একটি ভিন্ন সম্মিলিত ইউনিট বা একটি পৃথক অতিরিক্ত সার্ভো অ্যামপ্লিফায়ারের প্রয়োজন হবে। যদি আপনার মেশিনে একটি চতুর্থ সার্ভো অক্ষ একটি ছোট বা সহায়ক অক্ষ হিসাবে থাকে, তবে একই FSSB লুপে একটি পৃথক একক-অ্যাক্সিস βiSV অ্যামপ্লিফায়ার যোগ করা যেতে পারে।

প্রশ্ন ৩: এই অ্যামপ্লিফায়ারটি কি বিটা আই স্পিন্ডল মোটরের পরিবর্তে আলফা আই সিরিজের স্পিন্ডল মোটরের সাথে ব্যবহার করা যেতে পারে? βiSVSP স্পিন্ডল অংশটি 15kW রেটযুক্ত এবং FANUC-এর β-সিরিজ স্পিন্ডল মোটরের সাথে মিলে যায়। যদিও কিছু ছোট α-সিরিজ স্পিন্ডল মোটর 15kW পাওয়ার ক্লাসের মধ্যে পড়ে, এই অ্যামপ্লিফায়ারের সাথে তাদের যুক্ত করার জন্য সাবধানে প্যারামিটার যাচাইকরণ এবং FANUC নিশ্চিতকরণের প্রয়োজন। α-সিরিজ এবং β-সিরিজের ভিন্ন স্টেটোর ওয়াইন্ডিং বৈশিষ্ট্য রয়েছে এবং ভুল সংযোগের ফলে অতিরিক্ত তাপমাত্রা বা ড্রাইভ ত্রুটি হতে পারে এমনকি যদি নেমপ্লেট পাওয়ার রেটিং সামঞ্জস্যপূর্ণ বলে মনে হয়।

প্রশ্ন ৪: আমার মেশিন একই সাথে একাধিক অক্ষে অক্ষ-নির্দিষ্ট কোড সহ একটি এসভি অ্যালার্ম দেখাচ্ছে — এর মানে কি তিনটি সার্ভো চ্যানেলই ব্যর্থ হয়েছে? অপরিহার্যভাবে নয়। যেহেতু তিনটি সার্ভো চ্যানেল ইউনিটের ভিতরে একটি একক পাওয়ার সাপ্লাই রেল ভাগ করে নেয়, তাই শেয়ার্ড ডিসি বাস বিভাগে একটি ব্যর্থতা, একটি IGBT সাধারণ ড্রাইভার ত্রুটি, বা ইউনিটে 24V কন্ট্রোল পাওয়ারের ক্ষতি একই সাথে তিনটি অক্ষকে অক্ষম করতে পারে এবং একাধিক এসভি অ্যালার্ম ট্রিগার করতে পারে। তিনটি চ্যানেল IGBT ব্যর্থ হয়েছে বলে ধরে নেওয়ার আগে, PSM-এ ডিসি বাস ভোল্টেজ পরীক্ষা করুন, মডিউলে 24V কন্ট্রোল সরবরাহ পরিদর্শন করুন এবং একটি SV021 (সিএনসি/অ্যামপ্লিফায়ারের অমিল) বা SV023 (সার্ভো বন্ধ করা অসম্ভব) অ্যালার্ম খুঁজুন যা তিনটি স্বাধীন চ্যানেল ব্যর্থতার পরিবর্তে একটি সিস্টেম-স্তরের সমস্যা নির্দেশ করবে।

প্রশ্ন ৫: A06B-6164-H333 এর জন্য সবচেয়ে বেশি প্রয়োজনীয় খুচরা যন্ত্রাংশ কী? কুলিং ফ্যান হল সর্বোচ্চ পরিধানযোগ্য ভোগ্যপণ্য এবং প্রতিরোধমূলক রক্ষণাবেক্ষণের জন্য প্রথম আইটেম হিসাবে স্টক করা উচিত। ফ্যানের বাইরে, সার্ভো চ্যানেল এবং স্পিন্ডল আউটপুট স্টেজের IGBT মডিউলগুলি ফিল্ড মেরামতে সবচেয়ে বেশি প্রতিস্থাপিত উপাদান। এই ইউনিটটিকে সিএনসি-এর সাথে সংযোগকারী ফাইবার-অপটিক কেবলগুলিও স্পেয়ার হিসাবে রাখা মূল্যবান, কারণ সেই কেবলগুলিতে শারীরিক ক্ষতি বা সংযোগকারী দূষণ এসভি এবং এসপি যোগাযোগ অ্যালার্মের একটি সাধারণ কারণ যা ড্রাইভ ব্যর্থতা হিসাবে ভুল করা যেতে পারে।
