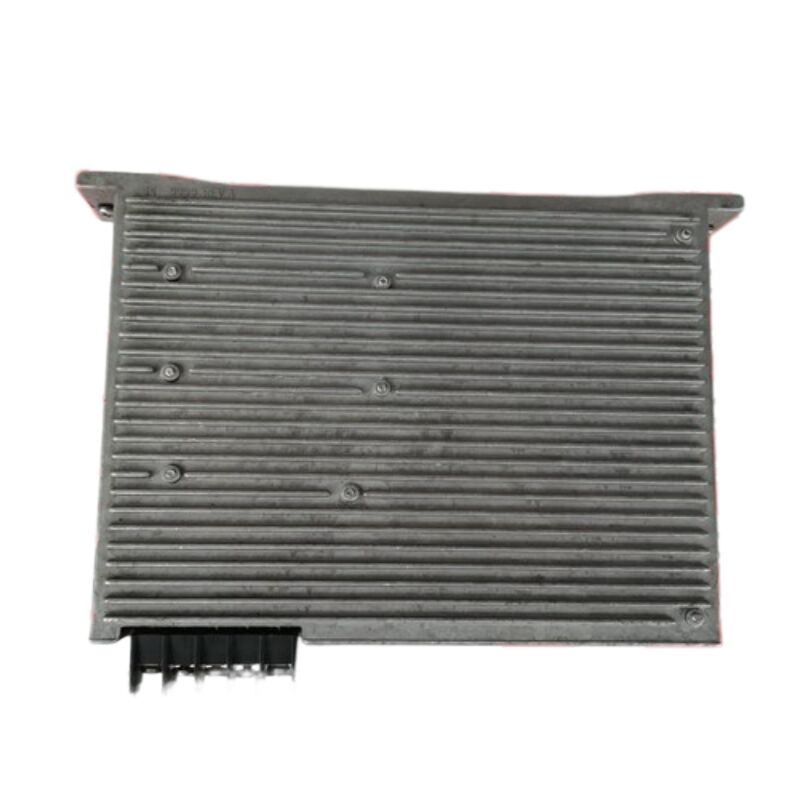

ব্যবহৃত স্মার্ট HAAS সার্ভো মোটর ড্রাইভার অ্যামপ্লিফায়ার 45A 93-32-3551J

HAAS 93-32-3551J — BL স্মার্ট সার্ভো অ্যামপ্লিফায়ার, 45A, NGC অ্যাক্সিস ড্রাইভ

সংক্ষিপ্ত বিবরণ

HAAS 93-32-3551J হল একটি 45-অ্যাম্পিয়ার ব্রাশলেস স্মার্ট সার্ভো অ্যামপ্লিফায়ার — HAAS অটোমেশনের NGC (নেক্সট জেনারেশন কন্ট্রোল) সার্ভো অ্যামপ্লিফায়ার পরিবারের মধ্য-পরিসরের অ্যাক্সিস ড্রাইভ মডিউল। HAAS-এর নিজস্ব পার্ট ডেসক্রিপশন "AMP, 45A BL SMART" বহন করে, এটি 30A মডিউল এবং ভারী-ডিউটি 60A ও 90A ইউনিটগুলির মধ্যে অবস্থান করে এবং এটি HAAS-এর VMC এবং লেদ পণ্যের পরিসীমা জুড়ে সবচেয়ে বেশি দেখা যাওয়া মাঝারি-লোড ফিড অ্যাক্সিসগুলির জন্য পছন্দের অ্যামপ্লিফায়ার।এই ইউনিটটি ব্যবহৃত / অতিরিক্ত অবস্থায় দেওয়া হচ্ছে এবং এটি একটি HAAS NGC মেশিন থেকে সরানো অবস্থায় উপস্থাপন করা হচ্ছে। যারা একটি NGC-নিয়ন্ত্রিত HAAS মেশিনে একটি অ্যাক্সিস পুনরুদ্ধার করার জন্য একটি সাশ্রয়ী মূল্যের পথ খুঁজছেন, তারা এটিকে 93-32-3551J বা এর প্রতিস্থাপিত 32-3551J-এর জন্য একটি সরাসরি কার্যকরী প্রতিস্থাপন হিসাবে পাবেন, যা এটি নিজেই প্রতিস্থাপন করার জন্য ডিজাইন করা হয়েছিল।যাচাইকৃত স্পেসিফিকেশন

প্যারামিটারমানHAAS পার্ট নম্বর

93-32-3551J

"স্মার্ট" পার্থক্য: NGC কন্ট্রোলের সাথে ডিজিটাল কমিউনিকেশন

"BL স্মার্ট" পদবি কেবল একটি পণ্যের নাম নয়। এটি কমিউনিকেশন আর্কিটেকচারকে চিহ্নিত করে যা এই অ্যামপ্লিফায়ার প্রজন্মকে HAAS-এর পূর্ববর্তী অ্যানালগ অ্যামপ্লিফায়ার থেকে আলাদা করে। স্মার্ট অ্যামপ্লিফায়ার ডিজাইনে, প্রতিটি মডিউল NGC কন্ট্রোলের সাথে একটি লাইভ ডিজিটাল ডেটা লিঙ্ক বজায় রাখে। এই লিঙ্কটি কেবল মোটর কমান্ড সিগন্যালই নয়, ক্রমাগত ডায়াগনস্টিক তথ্যও বহন করে: ওভারকারেন্ট ইভেন্ট, বাস ভোল্টেজ স্ট্যাটাস, থার্মাল লোড এবং ফল্ট কোড।

যখন একটি অ্যাক্সিস ফল্ট ঘটে, তখন NGC কন্ট্রোলের অ্যালার্ম ডিসপ্লে অ্যামপ্লিফায়ারের নিজস্ব অভ্যন্তরীণ মনিটরিং থেকে সরাসরি প্রাপ্ত নির্দিষ্ট, কোড-শনাক্ত ফল্টগুলি প্রতিফলিত করে — টেকনিশিয়ানকে জেনেরিক অ্যাক্সিস ত্রুটির বার্তা থেকে কারণ অনুমান করার প্রয়োজন ছাড়াই। এই ডায়াগনস্টিক গ্র্যানুলারিটি রক্ষণাবেক্ষণ কর্মীদের জন্য স্মার্ট অ্যামপ্লিফায়ার আর্কিটেকচারের ব্যবহারিক দিন-প্রতিদিনের সুবিধাগুলির মধ্যে একটি।

"BL" উপসর্গটি ব্রাশলেস-এর জন্য দাঁড়িয়েছে, যা নিশ্চিত করে যে এই অ্যামপ্লিফায়ারটি HAAS-এর ব্রাশলেস এসি সার্ভো মোটরগুলির জন্য ডিজাইন করা হয়েছে এবং সেগুলির সাথে যুক্ত করা উচিত। থ্রি-ফেজ মোটর সংযোগ (U, V, W) এবং মোটর এনকোডার ফিডব্যাক কেবল উভয়ই অ্যামপ্লিফায়ারের সামনের মুখে সংযুক্ত থাকে, ইনস্টলেশন বা প্রতিস্থাপনের সময় ওয়্যারিং সুশৃঙ্খল এবং সংযোগ যাচাইকরণ সহজ রাখে।

প্যাসিভ কুলিং: ইনস্টলেশনের জন্য এর অর্থ কী

কিছু সার্ভো অ্যামপ্লিফায়ার যা তাদের নিজস্ব অভ্যন্তরীণ কুলিং ফ্যান অন্তর্ভুক্ত করে, তার বিপরীতে 93-32-3551J তার হিট সিঙ্ক বডির মাধ্যমে প্যাসিভ থার্মাল ম্যানেজমেন্ট ব্যবহার করে। NGC ইলেকট্রিক্যাল ক্যাবিনেট এনক্লোজার স্তরে এয়ারফ্লো পরিচালনা করে। HAAS-এর সার্ভিস ডকুমেন্টেশন অ্যামপ্লিফায়ার সিস্টেমের অংশ হিসাবে একটি ক্যাবিনেট কুলিং ফ্যান সনাক্ত করে; সেই ফ্যানটি 120 V AC-তে চালিত হওয়া উচিত এবং অ্যামপ্লিফায়ার ওভারটেম্পারেচার কন্ডিশনগুলি তদন্ত করার সময় কার্যকারিতা নিশ্চিত করতে হবে।

অ্যামপ্লিফায়ারের ওভার-টেম্পারেচার সেন্সর 195°F (90°C)-এ ট্রিগার করে। বাস্তবে, ক্যাবিনেট এয়ারফ্লো বাধাহীন থাকলে স্বাভাবিক ডিউটি সাইকেলগুলির অধীনে সেই থ্রেশহোল্ডটি খুব কমই পৌঁছানো যায়। ফিল্ডে ওভারটেম্পারেচার ফল্টগুলি প্রায় সবসময়ই ব্লকড ভেন্ট পাথ, একটি ব্যর্থ ক্যাবিনেট ফ্যান, বা তাপ অপচয় করার জন্য অপর্যাপ্ত ডেল টাইম সহ উচ্চ-ডিউটি-সাইকেল মেশিনিংয়ের সাথে যুক্ত থাকে।

HAAS NGC মেশিন সামঞ্জস্যতা

যেখানে একটি 45A অ্যাক্সিস অ্যামপ্লিফায়ার নির্দিষ্ট করা হয়েছে সেখানে HAAS NGC মেশিনের একটি বিস্তৃত অংশ জুড়ে 93-32-3551J ব্যবহার করা হয়। সাধারণ অ্যাক্সিস অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:

ভার্টিক্যাল মেশিনিং সেন্টার (VMC):

VF-সিরিজ মিলগুলিতে X, Y, Z এবং রোটারি অ্যাক্সিস যেখানে মোটর সাইজিং 45A অ্যামপ্লিফায়ার এনভেলপের মধ্যে পড়ে।

টার্নিং সেন্টার:

ST-সিরিজ লেথে Z-অ্যাক্সিস এবং X-অ্যাক্সিস ড্রাইভ, সেইসাথে মিল-টার্ন কনফিগারেশনে লাইভ টুলিং এবং C-অ্যাক্সিস ওরিয়েন্টিং ড্রাইভ।

হরাইজন্টাল মেশিনিং সেন্টার: EC-সিরিজ হরাইজন্টালগুলিতে ফিড অ্যাক্সিস যার জন্য মাঝারি-পাওয়ার অ্যাক্সিস ড্রাইভ প্রয়োজন।

রোটারি এবং ট্রানিয়ন টেবিল: HRT এবং TRT রোটারি পণ্যগুলি NGC কন্ট্রোলের সাথে যুক্ত যেখানে রোটারি অ্যাক্সিস মোটর এই অ্যামপ্লিফায়ারের কারেন্ট রেটিং-এর সাথে মেলে।

সর্বদা একটি নির্দিষ্ট মেশিনের সিরিয়াল নম্বরে নির্দিষ্ট অ্যাক্সিসের জন্য নির্দিষ্ট অ্যামপ্লিফায়ার কারেন্ট রেটিং যাচাই করুন — HAAS-এর নিজস্ব পার্টস লুকআপ এই কারণে সিরিয়াল-নম্বর-ইনডেক্সড। একই মেশিনের একটি 30A বা 60A অ্যাক্সিস এই ইউনিট দ্বারা পরিবেশিত হয় না; কেবল 45A-নির্দিষ্ট অ্যাক্সিসগুলিই হয়।HAAS স্মার্ট অ্যামপ্লিফায়ার ফ্যামিলি — কারেন্ট রেটিং তুলনা

HAAS পার্ট নম্বরকারেন্ট রেটিং

টাইপ

93-32-5550J

অ্যামপ্লিফায়ার প্রতিস্থাপন করার সময়, কোনও উপাদান সংযোগ বিচ্ছিন্ন করার আগে সর্বদা HAAS-এর অ্যামপ্লিফায়ার ইন্সপেকশন রিপোর্ট চেকলিস্ট ডাউনলোড এবং সম্পূর্ণ করুন। এই কাঠামোগত পরীক্ষাটি একটি অ্যামপ্লিফায়ার ফল্টকে একটি মোটর শর্ট বা কেবল ফল্ট থেকে আলাদা করে — যা, প্রতিস্থাপন ইনস্টল করার আগে সমাধান না হলে, নতুন ইউনিটটিকে অবিলম্বে ক্ষতিগ্রস্ত করবে।প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: পার্ট নম্বর 93-32-3551J-এর "93-" উপসর্গটির অর্থ কী, এবং এটি মূল 32-3551J থেকে কি ভিন্ন?

HAAS পার্ট নম্বরগুলিতে "93-" উপসর্গটি সেই অংশগুলিকে চিহ্নিত করে যেগুলিতে পুনর্নির্মিত উপাদানগুলির একটি পরিমাণ অন্তর্ভুক্ত থাকতে পারে — এটি HAAS-এর অফিসিয়াল পার্টস পোর্টালে সরাসরি বলা হয়েছে। 93-32-3551J হল মূল 32-3551J-এর জন্য HAAS-এর বর্তমান প্রতিস্থাপন পার্ট, যা বন্ধ করে দেওয়া হয়েছে। দুটি কার্যকরীভাবে বিনিময়যোগ্য: 93-32-3551J যেকোনো মেশিনের অবস্থানে সরাসরি ইনস্টল করা যেতে পারে যা পূর্বে 32-3551J ধারণ করেছিল কোনও কনফিগারেশন পরিবর্তন ছাড়াই। একটি প্রতিস্থাপন সোর্সিং করার সময়, 93-32-3551J হল সঠিক বর্তমান রেফারেন্স, মেশিনটি মূলত যে কোনও ভ্যারিয়েন্ট দিয়ে তৈরি হয়েছিল তা নির্বিশেষে।প্রশ্ন ২: অ্যামপ্লিফায়ারে লাল FAULT LED আলোকিত হচ্ছে। এর মানে কি অ্যামপ্লিফায়ার প্রতিস্থাপন করা দরকার?অগত্যা নয় — এবং HAAS-এর সার্ভিস ডকুমেন্টেশন অ্যামপ্লিফায়ারকে বাতিল করার আগে একটি কাঠামোগত ফল্ট তদন্তের সুপারিশ করে। একটি লাল FAULT LED অ্যামপ্লিফায়ারের বাইরে বেশ কয়েকটি শর্ত দ্বারা ট্রিগার হতে পারে: একটি শর্টেড মোটর উইন্ডিং, একটি ক্ষতিগ্রস্ত মোটর পাওয়ার কেবল, একটি ওভারলোড ইভেন্ট ঘটিয়েছে এমন অ্যাক্সিসের একটি যান্ত্রিক বাধা, বা একটি ভেক্টর ড্রাইভ সমস্যা থেকে কম বাস ভোল্টেজ। সঠিক ডায়াগনস্টিক ক্রম হল ওভারলোড অ্যালার্মের জন্য মেশিনের অ্যালার্ম ইতিহাস পরীক্ষা করা যা একটি ওভার-কারেন্ট ইভেন্টের আগে ঘটেছিল (যা অ্যামপ্লিফায়ার ব্যর্থতার পরিবর্তে একটি ক্র্যাশ নির্দেশ করে), তারপরে মোটর বা কেবল শর্ট বাতিল করার জন্য মোটর কেবল টার্মিনাল এবং গ্রাউন্ডের মধ্যে একটি প্রতিরোধ পরীক্ষা সম্পাদন করা। বাহ্যিক কারণগুলি বাদ দেওয়ার পরেই অ্যামপ্লিফায়ারটি নিজেই সন্দেহ করা উচিত। একটি অমীমাংসিত মোটর শর্ট সহ একটি মেশিনে একটি অ্যামপ্লিফায়ার প্রতিস্থাপন করলে প্রতিস্থাপন ইউনিটটি অবিলম্বে ক্ষতিগ্রস্ত হবে।

প্রশ্ন ৩: 93-32-3551J কি কোনও HAAS অ্যাক্সিসে ব্যবহার করা যেতে পারে, নাকি এটি মূল অ্যাক্সিস স্পেসিফিকেশনের সাথে মিলতে হবে?

এটি অবশ্যই মিলতে হবে। HAAS নির্দিষ্ট অ্যাক্সিসের জন্য নির্দিষ্ট অ্যামপ্লিফায়ার কারেন্ট রেটিং নির্ধারণ করে যা সেই অ্যাক্সিসে লাগানো সার্ভো মোটরের উপর ভিত্তি করে। 30A বা 60A অ্যামপ্লিফায়ার দ্বারা ডিজাইন করা একটি অ্যাক্সিসে 45A অ্যামপ্লিফায়ার ইনস্টল করলে হয় কম পারফর্ম করবে (যদি আন্ডারসাইজড হয়) বা অপ্রয়োজনীয় খরচ হবে কোনও কার্যকরী সুবিধা ছাড়াই (যদি ওভারসাইজড হয়)। সমালোচনামূলকভাবে, NGC কন্ট্রোল প্রতিটি অ্যাক্সিস অ্যামপ্লিফায়ারের সাথে ডিজিটালি যোগাযোগ করে এবং স্টার্টআপে প্রত্যাশিত অ্যাক্সিস এবং অ্যামপ্লিফায়ার টাইপ সহ প্যারামিটার ব্যবহার করে এটি কনফিগার করে। অর্ডার করার আগে সর্বদা নির্দিষ্ট মেশিনের সিরিয়াল নম্বরে নির্দিষ্ট অ্যাক্সিসের জন্য অ্যামপ্লিফায়ার রেটিং নিশ্চিত করুন — হয় মেশিনের বৈদ্যুতিক স্কিম্যাটিক বা HAAS সিরিয়াল-নম্বর-ইনডেক্সড পার্টস লুকআপের মাধ্যমে।

প্রশ্ন ৪: এই ইউনিটটি ব্যবহৃত হিসাবে তালিকাভুক্ত করা হয়েছে। একটি ব্যবহৃত 93-32-3551J ইনস্টল করার আগে কী পরীক্ষা করা উচিত?

প্রথমে ভিজ্যুয়াল পরিদর্শন: বার্ন মার্ক, ফোলা বা ফাটল ক্যাপাসিটর, হিট সিঙ্কের পাওয়ার ট্রানজিস্টর এলাকার চারপাশে তাপ ক্ষতি এবং দূষিত কুল্যান্ট অনুপ্রবেশের কোনও লক্ষণ খুঁজুন। পরীক্ষা করুন যে মোটর আউটপুট টার্মিনাল ব্লক (U/V/W) এবং ডিসি বাস সংযোগ পয়েন্টগুলিতে কোনও আর্কিং বা অতিরিক্ত গরম হওয়ার লক্ষণ নেই। ইনস্টলেশনের আগে, মোটর সংযোগ বিচ্ছিন্ন অবস্থায় অ্যামপ্লিফায়ার থেকে গ্রাউন্ডে RED টার্মিনালের প্রতিরোধ পরীক্ষা সম্পাদন করুন — একটি শর্টেড আউটপুট স্টেজ সহ একটি অ্যামপ্লিফায়ার প্রায় শূন্য প্রতিরোধ দেখাবে, যা অভ্যন্তরীণ পাওয়ার ট্রানজিস্টর ব্যর্থতা নির্দেশ করে। যদি ইউনিটটি ভিজ্যুয়াল এবং প্রতিরোধ পরীক্ষা পাস করে, তবে এটি ইনস্টল করুন, পাওয়ার আপ করুন এবং নিশ্চিত করুন যে সবুজ পাওয়ার অন LED আলোকিত হয় এবং অ্যাক্সিস মোশন কমান্ড করার আগে রেডি স্টেটে কোনও FAULT LED উপস্থিত হয় না।

প্রশ্ন ৫: 93-32-3551J কি VMC এবং লেদ NGC মেশিন উভয়ের সাথে সামঞ্জস্যপূর্ণ?

হ্যাঁ, অ্যামপ্লিফায়ার হার্ডওয়্যার মেশিনের প্রকার নির্বিশেষে একই। 93-32-3551J একটি সাধারণ-উদ্দেশ্য অ্যাক্সিস অ্যামপ্লিফায়ার মডিউল যা যেকোনো NGC-প্ল্যাটফর্ম HAAS মেশিনে ব্যবহৃত হয় যেখানে একটি 45A অ্যামপ্লিফায়ার নির্দিষ্ট করা হয়েছে — VF-সিরিজ ভার্টিক্যাল মেশিনিং সেন্টার, ST-সিরিজ টার্নিং সেন্টার, EC-সিরিজ হরাইজন্টাল এবং রোটারি টেবিল অ্যাক্সিসগুলি একই অ্যামপ্লিফায়ার পরিবার ব্যবহার করে। NGC কন্ট্রোল তার ডিজিটাল কমিউনিকেশন লিঙ্কের মাধ্যমে নির্দিষ্ট অ্যাক্সিসের জন্য অ্যামপ্লিফায়ারের আচরণ কনফিগার করে, তাই ফিজিক্যাল মডিউলটির কোনও মেশিন-টাইপ সীমাবদ্ধতা নেই। যা গুরুত্বপূর্ণ তা হল কারেন্ট রেটিং (45A) নির্দিষ্ট মেশিনের অ্যাক্সিস স্পেসিফিকেশনের সাথে মেলে, যা সিরিয়াল নম্বর বা মেশিন ইলেকট্রিক্যাল ড্রয়িং দ্বারা নিশ্চিত করা হয়।
