45A HAAS সার্ভো এম্প্লিফায়ার মেরামত 32-3551J ব্যক্তিগতকৃত

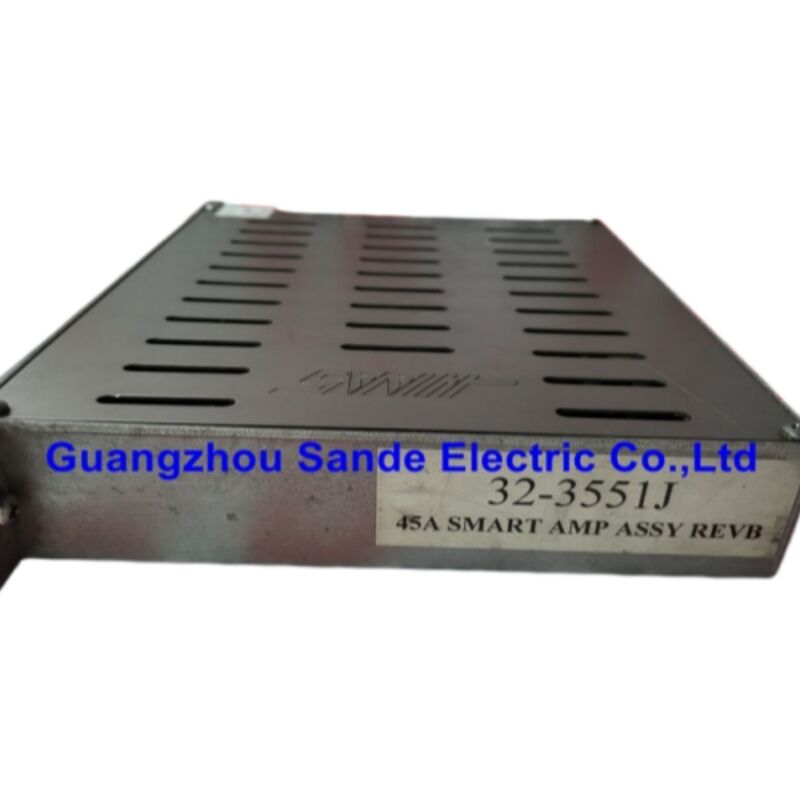

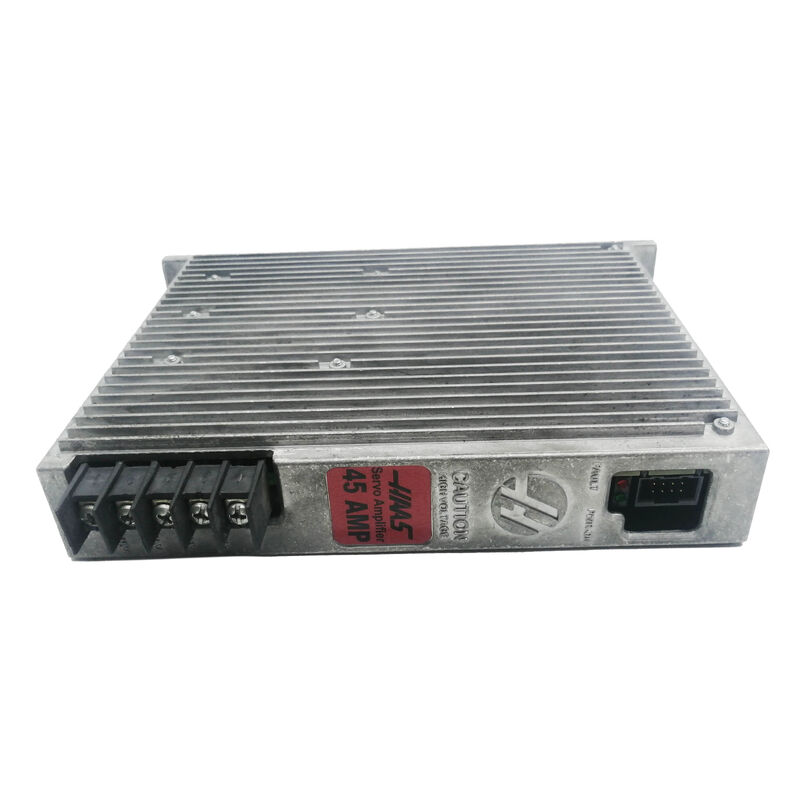

HAAS 32-3551J সার্ভো অ্যামপ্লিফায়ার — 45A BL স্মার্ট অ্যামপ্লিফায়ার, আফটারমার্কেট মেরামত ও প্রতিস্থাপন

আপনার HAAS অক্ষকে সচল রাখে যে অংশটি

একটি HAAS CNC মেশিনের প্রতিটি অক্ষ একটি জিনিসের উপর নির্ভর করে যা প্যানেলের দরজার পিছনে সঠিকভাবে কাজ করে: সার্ভো অ্যামপ্লিফায়ার। 32-3551J — যা আপডেটেড HAAS পার্ট নম্বরিং-এ 93-32-3551J হিসাবেও উল্লেখ করা হয় — এটি 45-অ্যাম্পিয়ার BL স্মার্ট অ্যামপ্লিফায়ার যা বিভিন্ন ধরণের HAAS ভার্টিক্যাল মেশিনিং সেন্টার, হরাইজন্টাল মেশিনিং সেন্টার এবং টার্নিং সেন্টারগুলিতে মাঝারি-ডিউটি অক্ষগুলির জন্য নির্ধারিত, যা নেক্সট জেনারেশন কন্ট্রোল (NGC) চালায়।

যখন এই অ্যামপ্লিফায়ারটি ব্যর্থ হয়, তখন সেই অক্ষটি বন্ধ হয়ে যায়। কোনও জগিং নেই, কোনও প্রোগ্রাম এক্সিকিউশন নেই, কোনও উৎপাদন নেই। যত দ্রুত সম্ভব একটি পরীক্ষিত প্রতিস্থাপন মেশিনে লাগানোই একমাত্র অগ্রাধিকার — এবং এখানেই আফটারমার্কেট মেরামত এবং কাস্টমাইজড প্রতিস্থাপন ইউনিটগুলি প্রাসঙ্গিক হয়ে ওঠে।

প্রযুক্তিগত স্পেসিফিকেশন

32-3551J HAAS ড্রাইভ সিস্টেমে কীভাবে ফিট করে

HAAS মেশিনগুলি একটি কেন্দ্রীভূত পাওয়ার আর্কিটেকচার ব্যবহার করে। ভেক্টর ড্রাইভ — অথবা ছোট মেশিনগুলিতে, মিনিমিল পাওয়ার সাপ্লাই (MMPS) — আগত এসি লাইন ভোল্টেজকে রেকটিফাই করে এবং একটি শেয়ার্ড 320–340 V DC বাস তৈরি করে যা কন্ট্রোল ক্যাবিনেটের মধ্য দিয়ে চলে। প্রতিটি সার্ভো অ্যামপ্লিফায়ার সেই বাস থেকে শক্তি গ্রহণ করে এবং ডিসি পাওয়ারকে তার নির্ধারিত মোটরের জন্য নির্ভুলভাবে নিয়ন্ত্রিত থ্রি-ফেজ এসি আউটপুটে রূপান্তর করে।

32-3551J অ্যামপ্লিফায়ার র্যাকে বসে, একদিকে 320 V ডিসি গ্রহণ করে এবং অন্যদিকে সার্ভো মোটরে ভেরিয়েবল-ফ্রিকোয়েন্সি, ভেরিয়েবল-অ্যামপ্লিটিউড কারেন্ট আউটপুট করে। NGC কন্ট্রোলারের সাথে যোগাযোগ ডিজিটালভাবে চলে, যা এই "স্মার্ট" অ্যামপ্লিফায়ারগুলিকে পুরানো অ্যানালগ ডিজাইন থেকে আলাদা করে — অ্যামপ্লিফায়ার কেবল একটি ভোল্টেজ কমান্ড অনুসরণ করে না, এটি সক্রিয়ভাবে তার স্ট্যাটাস, তাপমাত্রা, ফল্ট কোড এবং কারেন্ট ড্র কন্ট্রোলে ফেরত পাঠায়। এই ডিজিটাল ফিডব্যাক লুপটিই সেই বিস্তারিত অ্যালার্ম ডায়াগনস্টিকস সক্ষম করে যা HAAS NGC মেশিনগুলির জন্য পরিচিত।

যখন অ্যামপ্লিফায়ারটিতে একটি ফল্ট দেখা দেয়, তখন মুখের লাল LED জ্বলে ওঠে এবং CNC সাধারণত কন্ট্রোল স্ক্রিনে একটি নির্দিষ্ট সার্ভো অ্যামপ্লিফায়ার অ্যালার্ম প্রদর্শন করে, যা সরাসরি প্রভাবিত অক্ষের দিকে নির্দেশ করে। এটি ডায়াগনস্টিকসের জন্য দরকারী, তবে অন্তর্নিহিত মেরামত বা প্রতিস্থাপন প্রক্রিয়ার জন্য মেশিনটিকে সম্পূর্ণরূপে বিদ্যুৎবিহীন করা এবং কোনও কাজ শুরু করার আগে 320 V ডিসি বাস ডিসচার্জ হয়েছে কিনা তা নিশ্চিত করা প্রয়োজন।

কেন আফটারমার্কেট মেরামত এবং কাস্টমাইজড প্রতিস্থাপন অর্থপূর্ণ

93-32-3551J প্রস্তুতকারকের দ্বারা বন্ধ করে দেওয়া হয়েছেহিসাবে তালিকাভুক্ত করা হয়েছে, যার অর্থ HAAS ফ্যাক্টরি আউটলেট (HFOs) এর মাধ্যমে সরাসরি নতুন সংগ্রহ সমস্ত অঞ্চলের জন্য এবং স্টক স্তরের জন্য আর নিশ্চিত নয়। যখন একটি উৎপাদন মেশিনে একটি অ্যামপ্লিফায়ার ব্যর্থ হয় তখন এটি একটি বাস্তব সমস্যা।

আফটারমার্কেট মেরামত এবং মান-নিয়ন্ত্রিত প্রতিস্থাপন ইউনিটগুলি এই শূন্যস্থান পূরণ করে — এবং অনেক ক্ষেত্রে, OEM স্টক উপলব্ধ থাকলেও এগুলি আরও স্মার্ট আর্থিক পছন্দ। এখানে বাস্তব চিত্রটি রয়েছে:

খরচ। একটি নতুন OEM 45A HAAS সার্ভো অ্যামপ্লিফায়ার, যখন উপলব্ধ থাকে, সাধারণত আফটারমার্কেট চ্যানেলের মাধ্যমে $1,500–$1,750 রেঞ্জে বিক্রি হয়। একটি ব্যর্থ ইউনিটের পেশাদার মেরামত উল্লেখযোগ্যভাবে কম খরচ করে এবং সঠিকভাবে করা হলে একই বৈদ্যুতিক কর্মক্ষমতা ফিরিয়ে দেয়।

গতি। বিশেষায়িত CNC কম্পোনেন্ট মেরামত হাউসগুলি যারা ডেডিকেটেড HAAS টেস্টিং সরঞ্জাম বজায় রাখে তারা প্রায়শই OEM লিড টাইমের জন্য অপেক্ষা করার চেয়ে দ্রুত একটি মেরামত করা ইউনিট ফিরিয়ে দিতে পারে, বিশেষ করে উত্তর আমেরিকার বাইরে।

কাস্টমাইজেশন। পরিবর্তিত মেশিন কনফিগারেশন, নন-স্ট্যান্ডার্ড অক্ষ বিন্যাস, বা পুনরায় নিয়ন্ত্রিত মেশিনগুলি চালানো শপগুলির জন্য, আফটারমার্কেট সরবরাহকারীরা ইনস্টলেশনের নির্দিষ্ট বৈদ্যুতিক এবং ফার্মওয়্যার প্রয়োজনীয়তার সাথে মেলে প্রতিস্থাপন অ্যামপ্লিফায়ারগুলি সোর্স এবং কনফিগার করতে পারে — যা OEM চ্যানেলগুলি খুব কমই সরবরাহ করে।

প্রতিরোধমূলক কম্পোনেন্ট প্রতিস্থাপন। গুণমান মেরামত প্রক্রিয়াগুলি তাৎক্ষণিক ত্রুটি ঠিক করার বাইরেও যায়। ক্যাপাসিটর, গেট ড্রাইভার সার্কিট এবং পরিচিত বার্ধক্য বৈশিষ্ট্যযুক্ত অন্যান্য উপাদানগুলি প্রায়শই একটি পেশাদার মেরামতের সময় সক্রিয়ভাবে প্রতিস্থাপিত হয়, যা পুনর্গঠিত ইউনিটের কার্যকর পরিষেবা জীবনকে একটি সাধারণ ত্রুটি-ফিক্সের চেয়ে বেশি প্রসারিত করে।

সাধারণ ব্যর্থতার মোড — অর্ডার করার আগে কী পরীক্ষা করবেন

প্রতিটি অক্ষ অ্যালার্ম মানে অ্যামপ্লিফায়ার খারাপ নয়। 32-3551J বের করার আগে, একটি পদ্ধতিগত পরীক্ষা সময় এবং অর্থ সাশ্রয় করে।

লাল ফল্ট LED, অক্ষের উপর কোনও নড়াচড়া নেই। এটি ক্লাসিক অ্যামপ্লিফায়ার ব্যর্থতার উপস্থাপনা, তবে অক্ষের উপর যান্ত্রিক বাধা, একটি শর্টেড সার্ভো মোটর ওয়াইন্ডিং, বা একটি কেবল ফল্ট একই রকম লক্ষণ তৈরি করতে পারে। অ্যামপ্লিফায়ার আউটপুট থেকে মোটর লিডগুলি সংযোগ বিচ্ছিন্ন করুন এবং গ্রাউন্ডে মোটর ওয়াইন্ডিং রেজিস্ট্যান্স পরীক্ষা করুন — একটি কম রিডিং বা ডেড শর্ট মোটরের দিকে নির্দেশ করে, অ্যামপের দিকে নয়।

অক্ষ রুক্ষভাবে চলে বা দুলতে থাকে। বেশিরভাগ ক্ষেত্রে, এটি একটি কন্ট্রোল প্যারামিটার সমস্যা বা একটি এনকোডার ফিডব্যাক সমস্যা, অ্যামপ্লিফায়ার হার্ডওয়্যার ব্যর্থতার চেয়ে। অ্যামপ্লিফায়ারকে দোষী সাব্যস্ত করার আগে ফিডব্যাক কেবল এবং সংযোগকারীটি যাচাই করুন।

অ্যামপ্লিফায়ার ঠান্ডা থাকে, সবুজ LED নেই। যদি 320 V ডিসি বাসে উপস্থিত থাকা অবস্থায় সবুজ পাওয়ার অন ইন্ডিকেটর জ্বলে না ওঠে, তবে অ্যামপ্লিফায়ারের অভ্যন্তরীণ পাওয়ার সাপ্লাই সম্ভবত ব্যর্থ হয়েছে। এটি একটি হার্ডওয়্যার ফল্ট যার জন্য মেরামত বা প্রতিস্থাপন প্রয়োজন।

ওভারটেম্পারেচার ফল্ট। অ্যামপ্লিফায়ারের অন-বোর্ড তাপমাত্রা সেন্সর 195°F (90°C) এ ট্রিগার করে। ইউনিট প্রতিস্থাপন করার আগে, ক্যাবিনেট কুলিং ফ্যান চলছে এবং তার সঠিক 120 VAC সাপ্লাই পাচ্ছে কিনা তা নিশ্চিত করুন। একটি ব্যর্থ কুলিং ফ্যান অন্যথায় সুস্থ অ্যামপ্লিফায়ারগুলিতে থার্মাল ফল্ট সৃষ্টি করবে।

একটি নির্দিষ্ট অ্যামপ্লিফায়ার সংযুক্ত হলে ডিসি বাস ভেঙে পড়ে। অ্যামপ্লিফায়ারের একটি শর্টেড আউটপুট স্টেজ এটি সংযুক্ত হওয়ার সাথে সাথে বাস ভোল্টেজকে টেনে নামায়। বাস ভোল্টেজ পর্যবেক্ষণ করার সময় একবারে একটি করে অ্যামপ্লিফায়ার সংযোগ বিচ্ছিন্ন করলে ত্রুটিপূর্ণ ইউনিটটি বিচ্ছিন্ন করা যায়।

মেশিন সামঞ্জস্যতা

32-3551J / 93-32-3551J HAAS NGC-সজ্জিত মেশিনগুলির একটি বিস্তৃত পরিসরে ব্যবহৃত হয়, যার মধ্যে সবচেয়ে সাধারণ হল:

• VF সিরিজ ভার্টিক্যাল মেশিনিং সেন্টার (VF-1 থেকে VF-12 এবং বড়)
• VM সিরিজ ভার্টিক্যাল মিল
• EC সিরিজ হরাইজন্টাল মেশিনিং সেন্টার
• ST সিরিজ টার্নিং সেন্টার এবং লেদ
• HL সিরিজ লেদ
• UMC সিরিজ 5-অক্ষ ইউনিভার্সাল মেশিনিং সেন্টার
• বিভিন্ন রোটারি এবং ইনডেক্সার সার্ভো-চালিত টেবিল ব্যবহার করে অক্ষ কনফিগারেশন

45A রেটিং এই অ্যামপ্লিফায়ারটিকে মাঝারি-অক্ষ শ্রেণীতে রাখে — সাধারণত মাঝারি আকারের VMC-তে X, Y, বা Z অক্ষ, অথবা ছোট লেদের প্রাথমিক টার্নিং অক্ষ। ভারী অক্ষগুলি 60A বা 90A ভেরিয়েন্ট ব্যবহার করে; হালকা সহায়ক অক্ষগুলি 30A ইউনিট ব্যবহার করে।

কোনও কাজ করার আগে সুরক্ষা নোট

সার্ভো অ্যামপ্লিফায়ার সার্কিটগুলিতে কাজ করার সাথে মারাত্মক ডিসি ভোল্টেজ জড়িত। HAAS কন্ট্রোল ক্যাবিনেটের কোনও কম্পোনেন্ট স্পর্শ করার আগে, প্রধান ব্রেকারে মেশিনটি সম্পূর্ণরূপে বন্ধ করুন এবং উচ্চ-ভোল্টেজ ডিসি বাস ডিসচার্জ হওয়ার জন্য কমপক্ষে পাঁচ মিনিট অপেক্ষা করুন। এগিয়ে যাওয়ার আগে ভেক্টর ড্রাইভ বা MMPS-এ HV ইন্ডিকেটর লাইট সম্পূর্ণরূপে নিভে গেছে কিনা তা নিশ্চিত করুন। এই ধাপটি কখনই তাড়াহুড়ো করবেন না।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: 32-3551J এবং 93-32-3551J এর মধ্যে পার্থক্য কী?

এই দুটি পার্ট নম্বর একই অ্যামপ্লিফায়ারকে নির্দেশ করে। 93- উপসর্গটি HAAS-এর আপডেটেড পার্ট নম্বরিং কনভেনশন যা কম্পোনেন্টের বর্তমান ক্যাটালগ সংস্করণে প্রয়োগ করা হয়েছে। 93-32-3551J হল আসল 32-3551J এর সরাসরি প্রতিস্থাপন এবং সমস্ত HAAS NGC মেশিনগুলিতে এটি সম্পূর্ণরূপে বিনিময়যোগ্য। প্রতিস্থাপনের জন্য অনুসন্ধান করার সময়, উভয় নম্বর একই পণ্য ফিরিয়ে দেবে। কিছু আফটারমার্কেট সরবরাহকারী উভয় ফর্ম্যাট ব্যবহার করে অনুসন্ধানগুলি ক্যাপচার করার জন্য উভয় নম্বর তালিকাভুক্ত করে।

প্রশ্ন ২: একটি আফটারমার্কেট বা মেরামত করা 32-3551J কি NGC কন্ট্রোলের সাথে সঠিকভাবে যোগাযোগ করবে?

হ্যাঁ, যদি ইউনিটটি সঠিকভাবে পরীক্ষা করা হয় এবং ফার্মওয়্যারটি মেশিনের কন্ট্রোল সংস্করণের সাথে সামঞ্জস্যপূর্ণ হয়। স্মার্ট অ্যামপ্লিফায়ার এবং NGC কন্ট্রোলের মধ্যে ডিজিটাল যোগাযোগ প্রোটোকল হার্ডওয়্যার-স্তরের এবং কোনও লাইসেন্সিং বা অনুমোদন কোডের উপর নির্ভর করে না। সঠিকভাবে মেরামত করা একটি অ্যামপ্লিফায়ার যার যোগাযোগ সার্কিট্রি কার্যকরী, তা NGC কন্ট্রোল দ্বারা স্বীকৃত হবে এবং একটি OEM ইউনিটের মতো আচরণ করবে। যেখানে ফার্মওয়্যার রিভিশন একটি উদ্বেগের বিষয় — সাধারণত খুব সাম্প্রতিক সফ্টওয়্যার আপডেট সহ মেশিনগুলিতে — একটি স্বনামধন্য সরবরাহকারী প্রয়োজনীয় সংস্করণটি মেলাতে সক্ষম হবে।

প্রশ্ন ৩: আমার মেশিন একটি "অক্ষ ড্রাইভ ফল্ট" অ্যালার্ম দেখাচ্ছে — আমি কীভাবে নিশ্চিত করব যে অ্যামপ্লিফায়ারটি আসলে সমস্যা?

অ্যামপ্লিফায়ারের মুখের শারীরিক সূচকগুলি দিয়ে শুরু করুন: একটি অবিচ্ছিন্ন লাল ফল্ট LED এবং সবুজ পাওয়ার অন আলো অনুপস্থিত বা ম্লান থাকলে অ্যামপ্লিফায়ার হার্ডওয়্যার ব্যর্থতার প্রবল ইঙ্গিত দেয়। তারপরে, অ্যামপ্লিফায়ার থেকে মোটর কেবলটি সংযোগ বিচ্ছিন্ন করুন এবং মেশিনটি চালু করুন — যদি ফল্টটি পরিষ্কার হয়ে যায়, তবে মোটর বা কেবলটি সমস্যা। যদি মোটর সংযোগ বিচ্ছিন্ন থাকা অবস্থায় ফল্টটি চলতে থাকে এবং ডিসি বাস ভোল্টেজ স্বাভাবিক (320–340 V DC) নিশ্চিত করা হয়, তবে অ্যামপ্লিফায়ার নিজেই সবচেয়ে সম্ভাব্য কারণ। অ্যামপ্লিফায়ারের সংযোগকারী সিটিং এবং PCB-তে কোনও দৃশ্যমান ক্ষতি পরীক্ষা করা মূল্যবান, কারণ আলগা সংযোগকারীগুলি অ্যামপ্লিফায়ারের ফল্টের একটি উল্লেখযোগ্য সংখ্যা তৈরি করে।

প্রশ্ন ৪: 32-3551J কি এমন অক্ষগুলিতে ব্যবহার করা যেতে পারে যেগুলিতে মূলত একটি ভিন্ন অ্যামপ্লিফায়ার রেটিং ছিল?

না — অ্যামপ্লিফায়ার রেটিং অবশ্যই মেশিনের অক্ষ কনফিগারেশনের সাথে মিলতে হবে। 45A ইউনিটটি এমন অক্ষগুলির জন্য ডিজাইন করা হয়েছে যেখানে সার্ভো মোটর এবং অক্ষ লোড চাহিদা সেই কারেন্ট এনভেলপের মধ্যে পড়ে। একটি উচ্চ-চাহিদা অক্ষের উপর একটি নিম্ন-রেটেড অ্যামপ্লিফায়ার ইনস্টল করলে বারবার ওভারকারেন্ট ফল্ট এবং অ্যামপ্লিফায়ারের অকাল ব্যর্থতা ঘটবে। একটি উচ্চ-রেটেড অ্যামপ্লিফায়ার ইনস্টল করা সাধারণত বৈদ্যুতিকভাবে ক্ষতিকারক নয়, তবে প্যারামিটার-সম্পর্কিত ফল্ট তৈরি করতে পারে যদি NGC কন্ট্রোল সেই অক্ষে একটি নির্দিষ্ট অ্যামপ্লিফায়ার টাইপ প্রত্যাশা করার জন্য কনফিগার করা থাকে। সর্বদা মূলের সাথে প্রতিস্থাপন রেটিং মিলিয়ে নিন।

প্রশ্ন ৫: একটি "কাস্টমাইজড" আফটারমার্কেট প্রতিস্থাপন বাস্তবে কী বোঝায়?

বেশিরভাগ স্ট্যান্ডার্ড HAAS NGC মেশিনের জন্য, একটি সরাসরি প্রতিস্থাপন ইউনিটের কোনও কাস্টমাইজেশনের প্রয়োজন হয় না — এটি ইনস্টল করার জন্য প্রস্তুত অবস্থায় পাঠানো হয়। কাস্টমাইজেশন নির্দিষ্ট পরিস্থিতিতে প্রাসঙ্গিক হয়ে ওঠে: মেশিনগুলি যা ভিন্ন সার্ভো মোটরগুলির সাথে রেট্রোফিট করা হয়েছে যার জন্য একটি ভিন্ন কারেন্ট প্রোফাইল প্রয়োজন; মাল্টি-অক্ষ রেট্রোফিট প্রকল্প যেখানে মূল কন্ট্রোল প্রতিস্থাপিত হয়েছে; নন-স্ট্যান্ডার্ড ভোল্টেজ পরিবেশে চালিত মেশিন; অথবা ইনস্টলেশন যেখানে গ্রাহক শিপিংয়ের আগে অ্যামপ্লিফায়ারে প্রি-কনফিগার করা প্যারামিটার লোড করার প্রয়োজন হয় যাতে অন-সাইট কমিশনিং সময় কম হয়। যদি আপনার অ্যাপ্লিকেশনটি স্ট্যান্ডার্ড হয়, তবে একটি পরীক্ষিত স্টক প্রতিস্থাপনই আপনার প্রয়োজন। যদি আপনি একটি পরিবর্তিত মেশিন চালাচ্ছেন, তবে অর্ডার করার আগে সরবরাহকারীর সাথে আপনার নির্দিষ্ট কনফিগারেশন নিয়ে আলোচনা করুন।
