FANUC A06B-6164-H312 — βiSVSP 20/20/40-11 সম্মিলিত সার্ভো ও স্পিন্ডল অ্যামপ্লিফায়ার | 3-অক্ষ + 11kW, 200V ক্লাস

পার্ট নং.: A06B-6164-H312 (#H580) ■ ফ্যামিলি: βi সার্ভো/স্পিন্ডল ইন্টিগ্রেটেড ইউনিট ■ মডেল কোড: biSVSP 20/20/40-11 ■ ইন্টারফেস: FSSB ফাইবার-অপটিক ■ ভোল্টেজ ক্লাস: 200V AC ইনপুট সিরিজ

পণ্যের সংক্ষিপ্ত বিবরণ

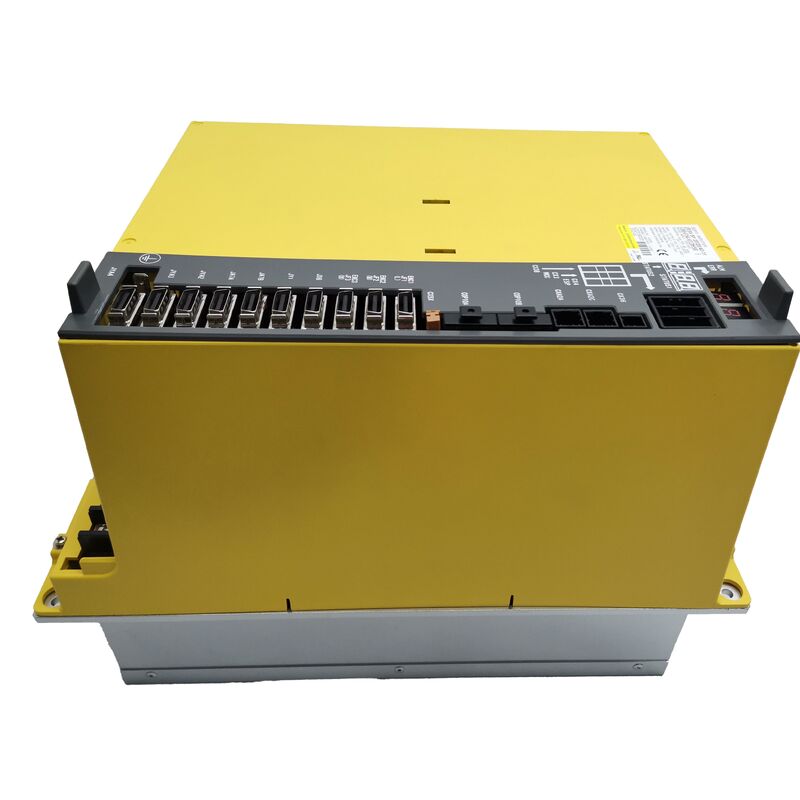

A06B-6164-H312 FANUC-এর βiSVSP (Beta i Servo/Spindle) সম্মিলিত অ্যামপ্লিফায়ার পরিবারের নিম্ন-মধ্যম পাওয়ার স্তরে অবস্থান করে — একটি পণ্য লাইন যা তিনটি সার্ভো ড্রাইভ চ্যানেল এবং একটি সম্পূর্ণ স্পিন্ডল অ্যামপ্লিফায়ারকে একটি একক মডিউলে একত্রিত করার জন্য ডিজাইন করা হয়েছে। যেখানে উচ্চ-রেটযুক্ত A06B-6164-H333 15kW স্পিন্ডলযুক্ত মেশিনগুলির জন্য লক্ষ্যযুক্ত, সেখানে H312 ছোট-ফ্রেমের মেশিনিং সেন্টার, কম্প্যাক্ট টার্নিং সেল এবং এন্ট্রি-টু-মিড রেঞ্জের সিএনসি প্ল্যাটফর্মগুলির জন্য উপযুক্ত যা 11kW স্পিন্ডল মোটরগুলির সাথে হালকা-থেকে-মাঝারি ডিউটি সার্ভো অক্ষগুলির সাথে যুক্ত।

সম্মিলিত ইউনিট ফর্ম্যাটটি 6164 সিরিজের সংজ্ঞায়িত বৈশিষ্ট্য। একটি পৃথক মাল্টি-অ্যাক্সিস সার্ভো মডিউলের পাশাপাশি একটি বিচ্ছিন্ন স্পিন্ডল অ্যামপ্লিফায়ার চালানোর পরিবর্তে, এই একক চ্যাসিসটি একই সাথে L, M এবং N অক্ষগুলিতে তিনটি সার্ভো মোটরকে ফিড করে যখন স্পিন্ডল চালায় — সমস্ত একটি প্রধান সংযোগ, একটি ডিসি বাস এবং সিএনসি-তে একটি FSSB ফাইবার-অপটিক যোগাযোগ চ্যানেল থেকে। টাইট ক্যাবিনেট ফুটপ্রিন্ট সীমাবদ্ধতার মধ্যে কাজ করা মেশিন নির্মাতাদের জন্য, এই ইন্টিগ্রেশন সরাসরি স্থান সাশ্রয় এবং ইউনিট-মধ্যবর্তী তারের হ্রাস অনুবাদ করে।

যোগাযোগ সম্পূর্ণরূপে FANUC-এর FSSB (Fanuc Serial Servo Bus) ফাইবার-অপটিক লিঙ্কের মাধ্যমে পরিচালিত হয়, যা A06B-6164-H312 কে FANUC CNC কন্ট্রোলের 0i-D/0i-MD প্রজন্মের সাথে সামঞ্জস্যপূর্ণ করে তোলে। এটি 6164-H311 (7.5kW স্পিন্ডল) এবং 6164-H333 (15kW স্পিন্ডল) এর মতো একই দ্বিতীয় প্রজন্মের বিটা সিরিজের অন্তর্গত, শুধুমাত্র স্পিন্ডল আউটপুট পাওয়ার ক্লাস এবং ফলস্বরূপ সার্ভো চ্যানেল সাইজিংয়ে ভিন্ন।

এক নজরে প্রযুক্তিগত স্পেসিফিকেশন

মডেল ডেজিগনেশন ডিকোড করা: biSVSP 20/20/40-11

FANUC βiSVSP মডেল কোডের প্রতিটি সংখ্যার একটি নির্দিষ্ট অর্থ রয়েছে:

bi — বিটা i সিরিজ (FSSB যোগাযোগ ব্যবহার করে দ্বিতীয় প্রজন্মের বিটা ড্রাইভ পরিবার)

SVSP — সার্ভো + স্পিন্ডল একটি একক ইউনিটে একত্রিত

20 / 20 / 40 — প্রতিটি সার্ভো চ্যানেলের পিক কারেন্ট রেটিং: L-অক্ষ 20A, M-অক্ষ 20A, N-অক্ষ 40A। L/M এবং N এর মধ্যে অপ্রতিসম সাইজিং ইচ্ছাকৃত — N-অক্ষ চ্যানেলটি সাধারণত একটি উচ্চ-লোড অক্ষের জন্য নির্ধারিত হয় যেমন একটি উল্লম্ব মেশিনিং সেন্টারে Z-অক্ষ, যেখানে কাটিং ফোর্স এবং মাধ্যাকর্ষণ ক্ষতিপূরণের চাহিদা সবচেয়ে বেশি।

11 — স্পিন্ডল অ্যামপ্লিফায়ার ক্লাস, 11kW কন্টিনিউয়াস আউটপুট রেটযুক্ত।

এই নামকরণের কনভেনশন সরাসরি H312 কে একই 6164 পরিবারের মধ্যে হালকা H311 (biSVSP 20/20/40-7.5, 7.5kW স্পিন্ডল) এবং আরও শক্তিশালী H333 (biSVSP 40/40/40-15, 15kW স্পিন্ডল) এর মধ্যে স্থাপন করে — তিনটি ইউনিটই একই তিন-সার্ভো-অক্ষ আর্কিটেকচার ভাগ করে নেয় তবে স্পিন্ডল আউটপুট ক্লাস এবং সংশ্লিষ্ট সার্ভো চ্যানেল রেটিংয়ে ভিন্ন।

মোটর সামঞ্জস্যতা

সার্ভো অক্ষ (L / M / N)

তিনটি সার্ভো চ্যানেল FANUC-এর βiS (Beta i Standard) সার্ভো মোটরগুলির জন্য ডিজাইন করা হয়েছে। L এবং M চ্যানেলগুলিতে 6.5A এবং N চ্যানেলে 13A এর কন্টিনিউয়াস কারেন্ট রেটিং বিবেচনা করে, সামঞ্জস্যপূর্ণ সার্ভো মোটর রেঞ্জ অন্তর্ভুক্ত করে:

• βiS 4/5000 এবং βiS 8/3000 — হালকা-ডিউটি অক্ষগুলির জন্য L এবং M চ্যানেল রেটিংয়ের মধ্যে
• βiS 8/2000 এবং βiS 12/3000 — N-অক্ষ চ্যানেলের জন্য 13A কন্টিনিউয়াস রেটিংয়ে উপযুক্ত

βiS 22 ফ্রেম এবং তার উপরের মোটরগুলি এই ইউনিটের L বা M চ্যানেলগুলিতে নির্ধারিত হওয়া উচিত নয়, কারণ তাদের কন্টিনিউয়াস কারেন্ট প্রয়োজনীয়তা 6.5A-রেটেড চ্যানেলগুলিকে থার্মাল ওভারলোডে ঠেলে দেবে। N-অক্ষ চ্যানেল, তার 40A পিক এবং 13A কন্টিনিউয়াস ক্ষমতা সহ, ডিউটি সাইকেল অনুমতি দিলে ভারী সার্ভো লোডগুলি সামলাতে পারে।

স্পিন্ডল মোটর

11kW স্পিন্ডল বিভাগটি 11kW পাওয়ার ক্লাসের FANUC-এর βi-সিরিজ স্পিন্ডল মোটরগুলির সাথে মিলে যায়। সামঞ্জস্যপূর্ণ স্পিন্ডল মোটরগুলির মধ্যে রয়েছে:

• βiI 8/10000 — ইন-লাইন ইন্টিগ্রাল স্পিন্ডল, 8kW, অ্যামপ্লিফায়ার হেডরুমের মধ্যে
• βiI 12/8000 — 12kW ক্লাস মোটর, 56A আউটপুট রেটিংয়ের সাথে মোটর স্পেক শীট দ্বারা নিশ্চিত করা যেতে পারে

সমস্ত মোটর-অ্যামপ্লিফায়ার পেয়ারিংয়ের মতো, ইনস্টলেশনের আগে সামঞ্জস্যতা নিশ্চিত করতে সর্বদা মোটরের নেমপ্লেট কন্টিনিউয়াস কারেন্ট অ্যামপ্লিফায়ারের 56A আউটপুটের সাথে ক্রস-রেফারেন্স করুন।

বিরোধপূর্ণ বাজার বর্ণনার উপর একটি নোট

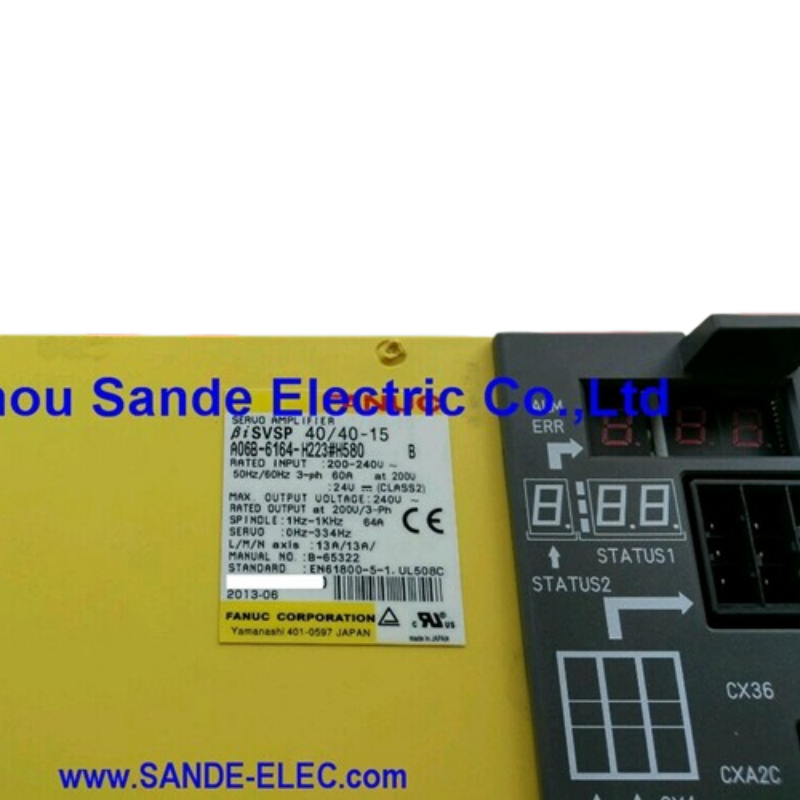

এই পার্ট নম্বরটি নিয়ে গবেষণা করা ক্রেতারা A06B-6164-H312#H580 কে তিন-অক্ষ ইউনিটের পরিবর্তে একটি দুই-অক্ষ ইউনিট (biSVSP 80/80-18) হিসাবে বর্ণনা করা তালিকাগুলি দেখতে পারেন। এই পার্থক্যটি কিছু পরিবেশক ক্যাটালগে ডাটাবেস এন্ট্রি ত্রুটি থেকে উদ্ভূত বলে মনে হয়। 6164 পরিবারের মধ্যে FANUC H3xx পার্ট নম্বর সাব-সিরিজ ধারাবাহিকভাবে তিন-সার্ভো-অক্ষ আর্কিটেকচার অনুসরণ করে — H311, H333, H343, এবং H364 সবই তিন-অক্ষ ইউনিট, এবং H312 একই প্যাটার্ন অনুসরণ করে। নির্দিষ্ট বৈদ্যুতিক প্যারামিটারগুলি (20A/20A/40A সার্ভো চ্যানেল, 52A ইনপুট, 11kW স্পিন্ডল) তিন-অক্ষ biSVSP 20/20/40-11 শ্রেণীবিভাগের সাথে সামঞ্জস্যপূর্ণ। ক্রেতাদের ক্রস-রেফারেন্স অর্ডারের আগে ফিজিক্যাল ইউনিটে লাগানো লেবেল থেকে মডেল ডেজিগনেশন নিশ্চিত করা উচিত।

সিএনসি সিস্টেম সামঞ্জস্যতা এবং অন্তর্নির্মিত ডায়াগনস্টিকস

A06B-6164-H312 FSSB ফাইবার-অপটিক বাস এর মাধ্যমে সিএনসি-এর সাথে যোগাযোগ করে, এটিকে 0i-D প্রজন্মের কন্ট্রোল প্ল্যাটফর্মগুলিতে সীমাবদ্ধ করে:

• FANUC সিরিজ 0i-D (0i-MD মিলিংয়ের জন্য, 0i-TD টার্নিংয়ের জন্য)
• FANUC সিরিজ 0i-Mate-D
• FANUC সিরিজ 0i-MF (ফার্মওয়্যার নিশ্চিতকরণ সহ)

ইউনিটটি IPM (ইন্টেলিজেন্ট পাওয়ার মডিউল) অ্যালার্ম সনাক্তকরণ অন্তর্ভুক্ত করে, যা অভ্যন্তরীণ ট্রানজিস্টর জাংশন তাপমাত্রা পর্যবেক্ষণ করে এবং থার্মাল রানওয়ে ইভেন্ট পিসিবি ক্ষতি করার আগে ত্রুটিগুলি রিপোর্ট করে। HRV2 এবং HRV3 (হাই রেসপন্স ভেক্টর) কন্ট্রোল মোডগুলি সমর্থিত, যা উচ্চ-অ্যাক্সিলারেশন কন্টুরিং মুভগুলির সময় ফলোয়িং এরর হ্রাস করে উচ্চ-ব্যান্ডউইথ কারেন্ট লুপ পারফরম্যান্স সক্ষম করে।

পার্ট নম্বর ক্রস-রেফারেন্স

শিপিং ও লজিস্টিকস

ডিসপ্যাচ: স্টক করা ইউনিটগুলি অর্ডার করার 1–2 ব্যবসায়িক দিনের মধ্যে নিশ্চিত এবং ডিসপ্যাচ করা হয়। প্যাকেজিং একটি অনমনীয় কার্টনের ভিতরে ঘন ফোম প্যাডিং সহ অ্যান্টি-স্ট্যাটিক সুরক্ষা ব্যবহার করে; ভারী বা আরও ভঙ্গুর ইউনিটগুলি কাস্টম কাঠের ক্রেটে পাঠানো হয়।

ক্যারিয়ার: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — গন্তব্য এবং ডেলিভারি জরুরিতার উপর ভিত্তি করে ক্যারিয়ার নির্বাচন করা হয়।

গ্লোবাল রিচ: এক্সপ্রেস বিকল্পগুলি 24–48 ঘন্টার মধ্যে 220+ দেশে সরবরাহ করে। স্ট্যান্ডার্ড আন্তর্জাতিক ট্রানজিট 3–7 ব্যবসায়িক দিন সময় নেয়।

ডকুমেন্টেশন: প্রতিটি চালানে একটি বাণিজ্যিক চালান এবং বিস্তারিত প্যাকিং তালিকা অন্তর্ভুক্ত থাকে। আমদানি শুল্ক এবং গন্তব্য-দেশের কাস্টমস চার্জ ক্রেতার দ্বারা পরিশোধযোগ্য।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: A06B-6164-H312 এবং A06B-6164-H311 এর মধ্যে ব্যবহারিক পার্থক্য কী?

উভয়ই 6164 βiSVSP পরিবারের তিন-অক্ষ সার্ভো প্লাস স্পিন্ডল সম্মিলিত ইউনিট, এবং উভয়ই একই 20/20/40 সার্ভো চ্যানেল সাইজিং ব্যবহার করে। একমাত্র পার্থক্য হল স্পিন্ডল আউটপুট ক্লাস: H311 একটি 7.5kW স্পিন্ডল মোটর সমর্থন করে, যখন H312 11kW পর্যন্ত বৃদ্ধি পায়। যদি আপনার মেশিনের স্পিন্ডল মোটর নেমপ্লেটে 8kW এবং 11kW কন্টিনিউয়াসের মধ্যে কিছু দেখানো হয়, তবে H312 সঠিক নির্বাচন। H311 এই স্পিন্ডলের জন্য অপর্যাপ্ত হবে, এবং পরবর্তী ধাপ — 15kW সহ H333 — অতিরিক্ত বড় এবং খরচের জন্য অপ্রয়োজনীয় হতে পারে।

প্রশ্ন ২: N-অক্ষ চ্যানেলের কারেন্ট রেটিং L এবং M চ্যানেলের চেয়ে বেশি কেন?

biSVSP 20/20/40-11 এ অপ্রতিসম সার্ভো চ্যানেল সাইজিং ইচ্ছাকৃত। এই ইউনিট ব্যবহার করে বেশিরভাগ তিন-অক্ষ মেশিনিং সেন্টারগুলিতে, N-অক্ষ চ্যানেলটি Z-অক্ষের (উল্লম্ব ভ্রমণ) জন্য নির্ধারিত হয়, যা মাধ্যাকর্ষণ ক্ষতিপূরণ এবং স্পিন্ডল হেডের ওজনের কারণে উচ্চতর কন্টিনিউয়াস কারেন্ট চাহিদা বহন করে। N চ্যানেলে 40A পিক / 13A কন্টিনিউয়াস রেটিং সেই অ্যাপ্লিকেশনের জন্য প্রয়োজনীয় হেডরুম সরবরাহ করে, যখন L এবং M চ্যানেলগুলি 20A পিক / 6.5A কন্টিনিউয়াস সহ হালকা-ডিউটি X এবং Y অক্ষগুলি পর্যাপ্তভাবে পরিচালনা করে।

প্রশ্ন ৩: A06B-6164-H312 কি 0i-D এর পরিবর্তে FANUC 0i-MF কন্ট্রোলের সাথে ব্যবহার করা যেতে পারে?

0i-MF 0i-D পরিবারের মতো একই FSSB ফাইবার-অপটিক সার্ভো যোগাযোগ আর্কিটেকচার ব্যবহার করে, তাই বৈদ্যুতিক সামঞ্জস্যতা সাধারণত বজায় থাকে। তবে, যখনই একটি অ্যামপ্লিফায়ারকে তার মূল স্পেসিফিকেশনের চেয়ে নতুন প্রজন্মের কন্ট্রোলের সাথে যুক্ত করা হয়, তখন সিএনসি প্যারামিটার সেটিংস — বিশেষ করে সার্ভো প্যারামিটার ইনিশিয়ালাইজেশন এবং স্পিন্ডল অ্যামপ্লিফায়ার টাইপ প্যারামিটারগুলি — সঠিকভাবে সেট করতে হবে। কমিশন করার আগে নিশ্চিত করুন যে ব্যবহৃত 0i-MF ফার্মওয়্যার সংস্করণ A06B-6164 সিরিজ অ্যামপ্লিফায়ার সমর্থন করে কিনা FANUC বা একজন যোগ্যতাসম্পন্ন ইন্টিগ্রেটরের সাথে।

প্রশ্ন ৪: ইউনিটটি পাওয়ার আপ হয় কিন্তু মেশিনটি সমস্ত অক্ষে একই সাথে FSSB যোগাযোগ ত্রুটি দেখায়। প্রথমে কী পরীক্ষা করা উচিত?

পাওয়ার আপে সমস্ত অক্ষে একই সাথে প্রভাবিত একটি FSSB অ্যালার্ম প্রায় সবসময় একটি ড্রাইভ ত্রুটির চেয়ে ফাইবার-অপটিক যোগাযোগ সমস্যা নির্দেশ করে। সিএনসি অপটিক্যাল ইন্টারফেসকে অ্যামপ্লিফায়ার ইউনিটের সাথে সংযোগকারী ফাইবার-অপটিক কেবলের উভয় প্রান্ত পরীক্ষা করুন: কেবলের শারীরিক ক্ষতি, পুশ-ফিট অপটিক্যাল কানেক্টরের ধুলো বা দূষণ দেখুন এবং নিশ্চিত করুন যে প্রতিটি সংযোগকারী সম্পূর্ণরূপে বসে আছে। একটি নোংরা বা আংশিকভাবে সংযোগ বিচ্ছিন্ন অপটিক্যাল সংযোগকারী এই লক্ষণের সবচেয়ে ঘন ঘন কারণ এবং অ্যামপ্লিফায়ার স্পর্শ না করেই সমাধান করা হয়।

প্রশ্ন ৫: যদি সার্ভো চ্যানেলগুলি কার্যকরী থাকে তবে স্পিন্ডল চ্যানেল ব্যর্থ হলে এই ইউনিটটি কি মেরামতযোগ্য?

হ্যাঁ। A06B-6164-H312 এর ফিল্ড রিপেয়ার FANUC বিশেষজ্ঞ রিপেয়ার হাউসগুলির মধ্যে সুপ্রতিষ্ঠিত। যেহেতু স্পিন্ডল আউটপুট স্টেজ একটি বিচ্ছিন্ন IGBT পাওয়ার মডিউল ব্যবহার করে, তাই স্পিন্ডল চ্যানেল ব্যর্থতা স্বয়ংক্রিয়ভাবে সার্ভো আউটপুট IGBT গুলি প্রভাবিত হয় না। একটি সক্ষম মেরামত সুবিধা সমস্ত চারটি চ্যানেল স্বাধীনভাবে পরীক্ষা করবে এবং শুধুমাত্র ব্যর্থ পাওয়ার স্টেজ প্রতিস্থাপন করবে, যা সম্পূর্ণ মডিউল প্রতিস্থাপনের চেয়ে উল্লেখযোগ্যভাবে বেশি সাশ্রয়ী। যদি মেশিনের ডাউনটাইম অগ্রাধিকার সীমাবদ্ধতা হয়, তবে একটি এক্সচেঞ্জ ইউনিট দ্রুততর পথ; যদি খরচ প্রাথমিক বিবেচনা হয়, তবে মেরামত একটি ভাল বিকল্প — যদি আপনার কাছে ত্রুটিপূর্ণ মডিউল মেরামত করার সময় মেশিনটিকে পরিষেবাতে ফিরিয়ে আনার জন্য একটি যাচাইকৃত ভাল ইউনিট উপলব্ধ থাকে।
