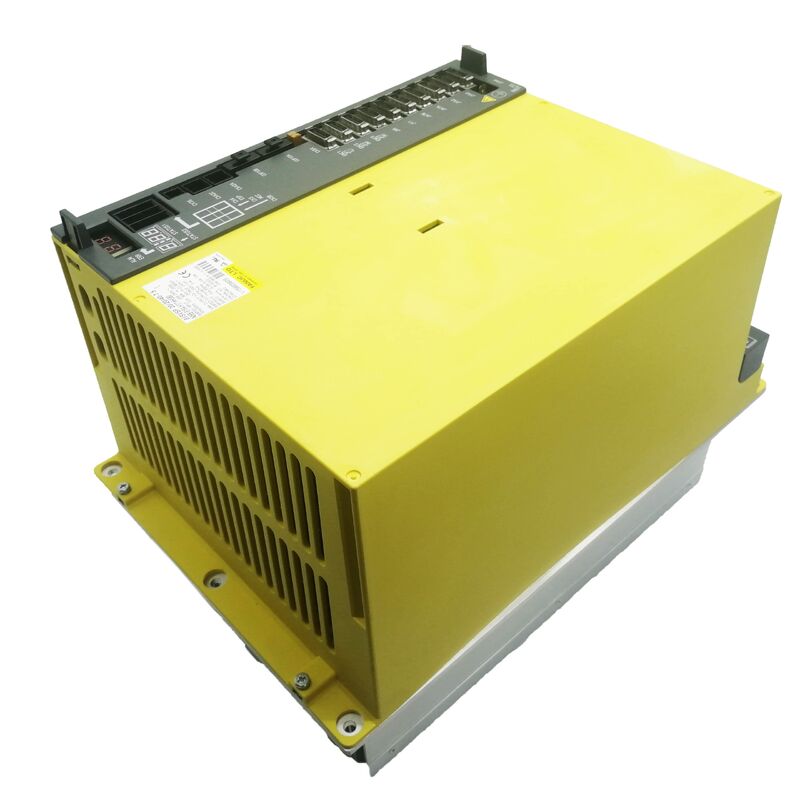

FANUC A06B-6164-H311 ¢ βiSVSP 20/20/40-7.5 সমন্বিত সার্ভো & স্পিন্ডল এম্প্লিফায়ার∙ এন্ট্রি-ক্লাস 3-অক্ষ + 7.5kW, 200V

পার্ট নংঃ A06B-6164-H311 (#H580) ️Family: βi Servo/Spindle Integrated Unit ️Model Code: biSVSP 20/20/40-7.5 ️Interface: FSSB Fiber-Optic ️Voltage Class: 200V AC Input ️Weight: approx 12 kg ️পরিবেশিকভাবে 12 কেজি

কমপ্যাক্ট মেশিনের জন্য নির্মিত, কট-ডাউন পারফরম্যান্স নয়

সিএনসি মেশিন টুলের একটি শ্রেণী রয়েছে ∙ ছোট উল্লম্ব মেশিনিং সেন্টার, কম্প্যাক্ট টার্নিং সেল, স্বয়ংক্রিয় ড্রিলিং স্টেশন ∙ যেখানে মোট ক্যাবিনেটের আয়তন সীমাবদ্ধ থাকে,স্পিন্ডল চাহিদা বিনয়ী, এবং অক্ষ তুলনামূলকভাবে হালকা servo মোটর চালানো হয়. এই মেশিন একটি 15kW স্পিন্ডল পরিবর্ধক বা 40A অবিচ্ছিন্ন servo চ্যানেল প্রয়োজন হয় না. তারা যা প্রয়োজন একটি নির্ভরযোগ্য হয়,ভাল ইন্টিগ্রেটেড ইউনিট যা ক্যাবিনেটের অতিরিক্ত প্রকৌশল ছাড়াই অ্যাপ্লিকেশনটি ফিট করে.

A06B-6164-H311 এই ভূমিকাটি সঠিকভাবে পূরণ করে। FANUC এর βiSVSP (বেটা আই সার্ভো / স্পিন্ডল) সমন্বিত এম্প্লিফায়ার পরিবারের প্রবেশ-স্তরের তিন-অক্ষের মডেল হিসাবে,এটি একটি 7 ডিগ্রি সেভো চ্যানেলের পাশাপাশি তিনটি স্বাধীন সার্ভো চ্যানেল সরবরাহ করে।.5kW স্পিন্ডল এম্প্লিফায়ার ∙ সমস্ত একক মডিউল থেকে। ইউনিটটি এফএসএসবি ফাইবার-অপটিক বাসের মাধ্যমে সিএনসির সাথে সংযুক্ত হয় এবং 200 ভোল্টের তিন-পর্যায়ের নেটওয়ার্ক সরবরাহ থেকে কাজ করে,এটি ফ্যানুকের কম্প্যাক্ট β সিরিজের মোটর চালানোর জন্য 0i-D এবং 0i-Mate-D ভিত্তিক মেশিন টুলগুলির জন্য একটি প্রাকৃতিক ফিট করে.

বিএসভিএসপি ফরম্যাটকে প্রচলিত ড্রাইভ টপোলজি থেকে আলাদা করে তোলে একটি স্বতন্ত্র স্পিন্ডল ড্রাইভের নির্মূল। একটি মাল্টি-অক্ষ সার্ভো মডিউলের পাশে একটি পৃথক স্পিন্ডল এম্প্লিফায়ারকে তারের পরিবর্তে,এই একক শ্যাসি সমস্ত ড্রাইভ ফাংশন পরিচালনা করে √ তিনটি অক্ষের সার্ভো পজিশন লুপ এবং স্পিন্ডল গতি / টর্ক নিয়ন্ত্রণ √ এক পাওয়ার সংযোগ এবং এক ফাইবার অপটিক যোগাযোগ পথের মাধ্যমে CNC. ফলস্বরূপ ক্যাবিনেটের নকশা সহজ, হালকা, এবং পরিবেশন করা সহজ।

বিশেষ উল্লেখ

যেখানে H311 6164 পরিবারের মধ্যে বসে

A06B-6164 সিরিজটি একাধিক পাওয়ার ক্লাস জুড়ে রয়েছে, সবগুলি একই তিনটি সার্ভো-প্লাস-স্পিন্ডল সমন্বিত আর্কিটেকচার এবং একই FSSB যোগাযোগ ইন্টারফেস ভাগ করে।H311 হল তিনটি অক্ষের লাইনআপের সর্বনিম্ন স্পিন্ডল-আউটপুট বিকল্প:

H311 এবং H312 একই সার্ভো চ্যানেল রেটিং শেয়ার করে L এবং M এ 20A শিখর, N এ 40A শিখর শুধুমাত্র স্পিন্ডল পাওয়ার ক্লাসের মধ্যে পার্থক্য করে। যদি আপনার মেশিনের স্পিন্ডল মোটর নাম প্লেটটি 7.5kW বা তার কম হয়,H311 সঠিক নির্বাচনএইচ৩১২-এ উন্নতি করা ৭.৫ কিলোওয়াট স্পিন্ডল ইনস্টলেশনের জন্য কোনো সুবিধা ছাড়াই খরচ এবং ইনপুট ড্র যোগ করে।

মোটর সামঞ্জস্যতা

সার্ভো অক্ষ

20/20/40 এর অ্যাসমিট্রিক সার্ভো ডাইমাইজিং 6164-H31x উপ-সারি জুড়ে একই যুক্তি অনুসরণ করে। এল এবং এম অক্ষগুলি কম চাহিদা অনুভূমিক ভ্রমণ (সাধারণত এক্স এবং ওয়াই) পরিচালনা করে,যখন এন চ্যানেলের উচ্চতর 40A শিখর Z- অক্ষ accommodates, যেখানে স্পিন্ডল হেড ওজন এবং মহাকর্ষের ক্ষতিপূরণ একটি বৃহত্তর অবিচ্ছিন্ন বর্তমান প্রয়োগ করে।

প্রতিটি চ্যানেল ক্লাসের জন্য সামঞ্জস্যপূর্ণ FANUC βiS সিরিজের সার্ভো মোটরঃ

এল এবং এম অক্ষ (২০ এ পিক):βiS ৪/৫০০০, βiS ৮/৩০০০, βiS ৮/২০০০ ️ সাধারণ কাজের চক্রের জন্য ২০ এ পিক এনভেলভারের মধ্যে সমস্ত

এন অক্ষ (40A পিক):βiS 12/3000 N-চ্যানেল ধ্রুবক বর্তমান ক্ষমতা 13A নামমাত্র উপর উপরের পরিসীমা

βiS 22 ফ্রেম এবং বৃহত্তর থেকে সার্ভো মোটর এই ইউনিটের কোনও চ্যানেলের জন্য উপযুক্ত নয়, কারণ তাদের অবিচ্ছিন্ন বর্তমানের চাহিদা প্রতি চ্যানেলের রেটগুলি অতিক্রম করে।

স্পিন্ডল মোটর

7.5 কিলোওয়াট স্পিন্ডল বিভাগটি 7.5 কিলোওয়াট অবিচ্ছিন্ন শক্তি শ্রেণীর বা তার নীচে FANUC এর βi সিরিজের স্পিন্ডল মোটরগুলির সাথে জুড়ি দেয়। প্রতিনিধিত্বমূলক সামঞ্জস্যপূর্ণ মডেলগুলির মধ্যে রয়েছেঃ

• বিআইআই ৮/৬০০০ইন-লাইন ইন্টিগ্রেটেড স্পিন্ডল মোটর, এম্প্লিফায়ার আউটপুট এনভোলপমেন্টের মধ্যে
• βiI 3/10000ছোট ব্যাসার্ধের টুলিং অ্যাপ্লিকেশনের জন্য উচ্চ গতির, কম টর্ক ভেরিয়েন্ট

প্রতিস্থাপন নির্দিষ্ট করার আগে সর্বদা এম্প্লিফায়ারের স্পিন্ডল আউটপুট স্পেসিফিকেশনের সাথে মোটরের অবিচ্ছিন্ন বর্তমান ড্রয় যাচাই করুন।5kW নামকরণ স্পিন্ডল চ্যানেলের অবিচ্ছিন্ন তাপসীমা প্রতিনিধিত্ব করে, ত্বরণের সময় শীর্ষ প্রবাহের উপর একটি হার্ড কাটা না।

মূল প্রযুক্তিগত বৈশিষ্ট্য

এইচআরভি২/এইচআরভি৩ বর্তমান লুপ নিয়ন্ত্রণH311 উভয় উচ্চ প্রতিক্রিয়া ভেক্টর 2 এবং HRV3 বর্তমান নিয়ন্ত্রণ মোড সমর্থন করে। HRV3, যখন সক্ষম এবং CNC দ্বারা সমর্থিত,উচ্চতর বর্তমান লুপ আপডেট হারে কাজ করে high উচ্চতর ত্বরণ চলাকালীন ত্রুটির পরে সার্ভো হ্রাস এবং কনট্যুর ফ্রিজিং অপারেশনে পৃষ্ঠের সমাপ্তির গুণমান উন্নত করেএইচআরভি২ বা এইচআরভি৩ সক্রিয় কিনা তা সিএনসি পরামিতি কনফিগারেশন এবং ইনস্টল করা সার্ভো মোটর টাইপের উপর নির্ভর করে।

অন্তর্নির্মিত পুনর্জন্মইউনিটটিতে একটি অভ্যন্তরীণ পুনর্জন্ম সার্কিট অন্তর্ভুক্ত রয়েছে যা বাহ্যিক প্রতিরোধকের মাধ্যমে তাপ হিসাবে ছড়িয়ে দেওয়ার পরিবর্তে মোটর হ্রাসের সময় এসি সরবরাহের জন্য ব্রেকিং শক্তি ফিরিয়ে দেয়।ঘন ঘন অক্ষ বিপরীত সঙ্গে কম্প্যাক্ট মেশিনে √ স্বল্প-ট্র্যাক ড্রিলিং চক্রউদাহরণস্বরূপ, এই পুনর্জন্মের ক্ষমতা ক্যাবিনেটে তাপীয় বোঝা হ্রাস করে এবং একটি সম্পূর্ণ উত্পাদন শিফটের সময় কম শক্তি খরচ করতে অবদান রাখে।

আইপিএম এলার্ম মনিটরিংআউটপুট স্টেজে ইন্টেলিজেন্ট পাওয়ার মডিউল (আইপিএম) প্রযুক্তি ব্যবহার করা হয়।যা অভ্যন্তরীণভাবে জংশন তাপমাত্রা পর্যবেক্ষণ করে এবং একটি তাপীয় রানওয়ে ইভেন্টের ফলে অনিবার্য PCB ক্ষতি হতে পারে তার আগে সুরক্ষা সক্রিয় করে. আইপিএম এলার্মগুলি সিএনসি স্ক্রিনে নির্দিষ্ট সার্ভো এলার্ম কোড হিসাবে প্রদর্শিত হয়,যান্ত্রিককে একটি প্রকৃত ডিভাইস ওভারহিটকে একটি বাহ্যিক কারণ যেমন ব্লকড এয়ারফ্লো বা একটি ব্যর্থ শীতল ভ্যান থেকে আলাদা করতে দেয়.

পার্ট নম্বর ক্রস রেফারেন্স

শিপিং ও লজিস্টিক

নেতৃত্বের সময়ঃস্টক ইউনিট নিশ্চিত এবং 1-2 ব্যবসায়িক দিনের মধ্যে প্রেরণের জন্য প্রস্তুত।

প্যাকেজিংঃঅ্যান্টি-স্ট্যাটিক ব্যাগ ভিতরে ফেনা-প্যাডেড শক্ত কার্টন. ইউনিট ট্রানজিট অতিরিক্ত সুরক্ষার জন্য কাস্টম কাঠের বাক্সে প্রান্তিক জাহাজের উপর ওজন.

বহনকারী:ডিএইচএল এক্সপ্রেস · ফেডেক্স আন্তর্জাতিক অগ্রাধিকার · ইউপিএস ওয়ার্ল্ডওয়াইড এক্সপ্রেস · টিএনটি · ইএমএস ️ গন্তব্য এবং জরুরী প্রয়োজনীয়তার ভিত্তিতে নির্ধারিত।

ডেলিভারি সময়ঃএক্সপ্রেস পরিষেবাগুলি ২৪-৪৮ ঘন্টার মধ্যে ২২০+ দেশে পৌঁছে যায়। গন্তব্যের উপর নির্ভর করে স্ট্যান্ডার্ড আন্তর্জাতিক ট্রানজিট ৩-৭ ব্যবসায়িক দিন।

আমদানি শুল্কঃক্রেতার দায়িত্ব গন্তব্য দেশের কাস্টমস প্রবিধান অনুযায়ী। প্রতিটি চালানের সাথে বাণিজ্যিক ফ্যাক্টর এবং সম্পূর্ণ প্যাকিং তালিকা অন্তর্ভুক্ত।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A06B-6164-H311 এর স্পিন্ডল পাওয়ারের সীমা কত এবং যদি এটি অতিক্রম করা হয় তাহলে কি হবে?স্পিন্ডল চ্যানেলটি ৭.৫ কিলোওয়াট অবিচ্ছিন্ন আউটপুট দিয়ে তৈরি।একটি স্পিন্ডল মোটর চালানো যার নাম প্লেট অবিচ্ছিন্ন শক্তি চাহিদা এই সংখ্যা অতিক্রম করবে দীর্ঘস্থায়ী কাটা সময় তার তাপ নকশা সীমা অতিক্রম amplifier এর আউটপুট পর্যায় ড্রাইভ, অবশেষে একটি ওভারহিট অ্যালার্ম ট্রিগার বা, যদি সুরক্ষা সময়মত সক্রিয় করতে ব্যর্থ হয়, IGBT আউটপুট মডিউল ক্ষতিগ্রস্ত।ত্বরণ চলাকালীন ক্ষণস্থায়ী স্পিন্ডল ওভারলোড মডিউলের স্বল্পমেয়াদী পিক বর্তমানের মার্জিনে সহ্যযোগ্য, তবে দীর্ঘস্থায়ী ওভারলোড পরিষেবা জীবনকে উল্লেখযোগ্যভাবে সংক্ষিপ্ত করবে। 7.5kW এর উপরে নামমাত্র স্পিন্ডল মোটরযুক্ত মেশিনগুলির জন্য, A06B-6164-H312 (11kW স্পিন্ডল বিভাগ) উপযুক্ত পদক্ষেপ।

প্রশ্ন ২ঃ A06B-6164-H311 একই মেশিনে একটি পুরানো A06B-6134 সিরিজের ইউনিট প্রতিস্থাপন করতে পারে?সরাসরি যান্ত্রিক প্রতিস্থাপন সম্ভব যদি ক্যাবিনেটের সঠিক স্লট মাত্রা থাকে,কিন্তু 6164 সিরিজ FSSB ফাইবার অপটিক যোগাযোগ ব্যবহার করে যখন আগের 6134 সিরিজ একটি ভিন্ন ইন্টারফেস প্রোটোকল ব্যবহার. একটি সিএনসি একটি 0i-সি বা পুরোনো কন্ট্রোল চালানো (যা 6134 সিরিজ ব্যবহার করে) একটি সিএনসি আপগ্রেড ছাড়া 6164 সিরিজ এম্প্লিফায়ার সঙ্গে যোগাযোগ করতে পারবেন না। 6164 সিরিজ শুধুমাত্র 0i-D, 0i-MD,এবং 0i-Mate-D জেনারেশন কন্ট্রোলযদি আপনার মেশিন ইতিমধ্যে একটি ব্যর্থ 6134 ইউনিট সঙ্গে ঐ নিয়ন্ত্রণ এক চলমান হয়,এটি একটি FANUC ইন্টিগ্রেটর সঙ্গে তদন্ত মূল্য যদি 6164 গৃহীত করা যেতে পারে উত্তর নির্দিষ্ট ফার্মওয়্যার সংস্করণ এবং পরামিতি সামঞ্জস্য উপর নির্ভর করে.

প্রশ্ন 3: আমার মেশিনটি বিশেষভাবে এন-অক্সিসে একটি এসভি 401 অ্যালার্ম প্রদর্শন করে। এটি কি এই ইউনিটের এন-চ্যানেলে একটি ত্রুটির দিকে নির্দেশ করে?SV401 একটি FANUC প্রস্তুত সংকেত বন্ধ অ্যালার্ম এটি নির্দেশ করে যে সার্ভো এম্প্লিফায়ার CNC এর প্রস্তুত কমান্ডের প্রতিক্রিয়া দেখায় না,যা আউটপুট চ্যানেল থেকে স্বাধীন বিভিন্ন কারণ থেকে উদ্ভূত হতে পারে. এন-চ্যানেলের আইজিবিটি পর্যায়ে সন্দেহ করার আগে, এম্প্লিফায়ারের 24V ডিসি নিয়ন্ত্রণ পাওয়ার সরবরাহ পরীক্ষা করুন (24V এর ক্ষতি সমস্ত বা নির্বাচিত অক্ষগুলিকে নিষ্ক্রিয় করে),PMC থেকে সার্ভো অ্যাক্টিভ সিগন্যালটি সক্রিয় হয়েছে তা নিশ্চিত করুন, এবং মেশিনের নিরাপত্তা সার্কিট দ্বারা রাখা কোন জরুরী স্টপ অবস্থা আছে যাচাই.তারপর ফল্ট এন-অক্ষ আউটপুট পর্যায়ে বা তার সংশ্লিষ্ট মোটর ফিডব্যাক পথ মধ্যে আরো সম্ভবত.

প্রশ্ন 4: এই ইউনিটটি কি স্পিন্ডল অক্ষের উপর শক্ত ট্যাপিং সমর্থন করে?হ্যাঁ, যখন CNC অপশনটি সক্ষম করা হয় এবং স্পিন্ডল মোটরটি একটি অবস্থান কোডার (বা একটি সামঞ্জস্যপূর্ণ এনকোডার ফিডব্যাক ব্যবস্থা) দিয়ে সজ্জিত করা হয় তখন স্টিক ট্যাপিং সমর্থিত।βiSVSP ইউনিটের স্পিন্ডল চ্যানেলটি স্টিক ট্যাপিংয়ের জন্য প্রয়োজনীয় গতি নিয়ন্ত্রণ থেকে সিঙ্ক্রোনাইজড অবস্থান নিয়ন্ত্রণে রূপান্তর পরিচালনা করেসিএনসিতে স্পিন্ডল সিঙ্ক্রোনাইজেশন সফটওয়্যার অপশন সক্রিয় থাকলে। হার্ডওয়্যার ক্ষমতা এম্প্লিফায়ারে উপস্থিত থাকে;সীমাবদ্ধ ফ্যাক্টর হল ক্রয়কৃত সিএনসি অপশন সেটে স্ট্রিপ ট্যাপিং অন্তর্ভুক্ত কিনা.

Q5: A06B-6164-H311 এর জন্য কোন শীতল ভ্যান প্রতিস্থাপন স্টক করা উচিত?জোরপূর্বক বায়ু শীতল করার ভ্যানটি কোনও βiSVSP মডিউলে সর্বাধিক পরিধান উপাদান এবং প্রতিরোধমূলক রক্ষণাবেক্ষণ স্টক পরিকল্পনার অংশ হওয়া উচিত।নির্দিষ্ট ফ্যান পার্ট নম্বর ইউনিটের ভিতরে ইনস্টল করা ফ্যানের লেবেলে মুদ্রিত হয় এটি হার্ডওয়্যার সংশোধনগুলির মধ্যে পরিবর্তিত হয়, তাই সর্বোত্তম অনুশীলন হল পরবর্তী অ্যাক্সেসের সময় ফ্যান লেবেলটি ছবি তোলা এবং এটি ব্যর্থ হওয়ার আগে সঠিক প্রতিস্থাপন অর্ডার করা।ফ্যান ব্যর্থতা দ্রুত একটি আইপিএম ওভারহিট অ্যালার্ম ট্রিগার করবে কারণ বায়ু প্রবাহ স্পেসিফিকেশনের মধ্যে আউটপুট স্টেজ জংশন তাপমাত্রা বজায় রাখার জন্য প্রয়োজনীয় থ্রেশহোল্ডের নীচে পড়ে.
