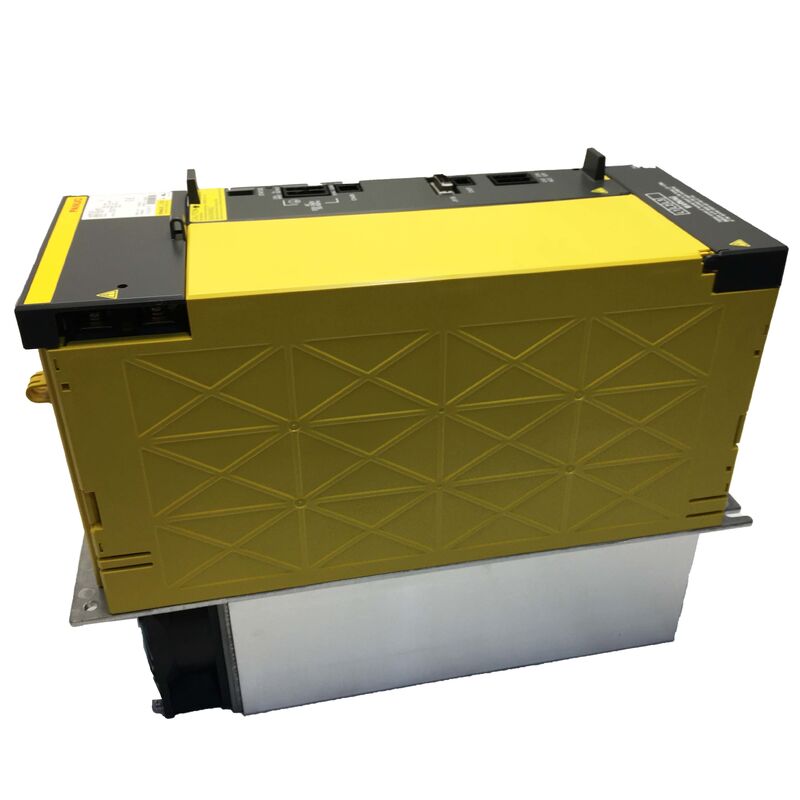

FANUC A06B-6142-H022 — αiSP 22 Type B স্পিন্ডল অ্যামপ্লিফায়ার মডিউল | 200V ক্লাস, 25kW

পার্ট নং.: A06B-6142-H022 (#H580) ■ সিরিজ: αi SP (টাইপ B ইন্টারফেস) ■ মডেল: αiSP 22 / AiSP-22 ■ ভোল্টেজ ক্লাস: 200V ইনপুট ■ অবস্থা: নতুন আসল

ওভারভিউ

A06B-6142-H022 হল FANUC-এর প্রথম প্রজন্মের αi (Alpha i) সিরিজের একটি 22kW-ক্লাস স্পিন্ডল অ্যামপ্লিফায়ার, যা টাইপ B ইন্টারফেসের সাথে 16i/18i/21i CNC জেনারেশনের FANUC মেশিন টুলগুলিতে ব্যবহৃত হয়। এটি একটি পিওর স্পিন্ডল ড্রাইভ মডিউল — কোনও সার্ভো চ্যানেল নেই, কোনও সম্মিলিত অক্ষ ফাংশন নেই — যা একটি একক αi-সিরিজ স্পিন্ডল মোটরকে উচ্চ-চক্র উৎপাদন মেশিনিংয়ের জন্য প্রয়োজনীয় নির্ভুলতা এবং নির্ভরযোগ্যতার সাথে নিয়ন্ত্রণ করার জন্য তৈরি করা হয়েছে।

অর্ডার করার আগে এই ইউনিটটি FANUC স্পিন্ডল অ্যামপ্লিফায়ার লাইনেজে কোথায় অবস্থিত তা বোঝা গুরুত্বপূর্ণ। αi SP টাইপ B সিরিজ (A06B-6142-xxxx) হল মূল αi স্পিন্ডল পরিবারের দ্বিতীয় প্রজন্মের কানেক্টর ভ্যারিয়েন্ট, যা টাইপ A (A06B-6141-xxxx) এর পরে এসেছে। উভয়ই প্রথম প্রজন্মের αi ড্রাইভ যা 16i/18i/21i কন্ট্রোলের জন্য তৈরি। এগুলি পরবর্তী αiSP-B সিরিজ (A06B-6220/6222-xxxx) থেকে আলাদা, যা FSSB ফাইবার-অপটিক যোগাযোগ ব্যবহার করে এবং 0i-D/30i/31i জেনারেশন কন্ট্রোলের জন্য তৈরি। আপনার মেশিনে ইনস্টল করা CNC কন্ট্রোল সিরিজ জানা থাকলে কোন পরিবার প্রযোজ্য তা নির্ধারণ করা যায় — এই দুটিকে গুলিয়ে ফেলা এই পার্ট নম্বরের জন্য সবচেয়ে সাধারণ সোর্সিং ত্রুটি।

সমস্ত αi-সিরিজ স্পিন্ডল মডিউলের মতো, A06B-6142-H022 একটি সহযোগী αiPS পাওয়ার সাপ্লাই মডিউল দ্বারা সরবরাহ করা শেয়ার্ড ডিসি বাস থেকে কাজ করে, সরাসরি তিন-ফেজ এসি মেইন থেকে না নিয়ে রেকটিফাইড এবং রেগুলেটেড ডিসি রেল থেকে শক্তি গ্রহণ করে। সম্পূর্ণ পাওয়ার বোর্ড এবং কন্ট্রোল পিসিবি একটি একক প্লাগ-ইন চ্যাসিসের মধ্যে থাকে, যেখানে প্রতিটি বোর্ড প্রয়োজনে স্বাধীনভাবে ফিল্ড-রিপ্লেসেবল।

প্রযুক্তিগত স্পেসিফিকেশন

দ্রষ্টব্য: বৈদ্যুতিক স্পেসিফিকেশন αiSP 22 টাইপ A সমতুল্য (A06B-6141-H022) উল্লেখ করে যা একই পাওয়ার ক্লাস শেয়ার করে। ইনস্টলেশনের আগে ইউনিট লেবেল থেকে নিশ্চিত করুন।

টাইপ A বনাম টাইপ B বনাম টাইপ B2 — ইন্টারফেসের পার্থক্য বোঝা

মডেল কোডে "22" সংখ্যাটি স্পিন্ডল মোটরের পাওয়ার ক্লাস (22kW রেঞ্জ) নির্দেশ করে। অক্ষর কোডটি CNC ইন্টারফেস সংস্করণকে আলাদা করে:

টাইপ A এবং টাইপ B ইউনিটগুলি অদলবদলযোগ্য নয়CNC ফার্মওয়্যার কানেক্টর ভ্যারিয়েন্ট সমর্থন করে কিনা তা যাচাই না করে। CNC-তে স্পিন্ডল অ্যামপ্লিফায়ার টাইপ প্যারামিটার অবশ্যই ফিজিক্যাল ইউনিটের সাথে মিলতে হবে। টাইপ A ইউনিটের পরিবর্তে টাইপ B ইউনিট ফিট করার জন্য CNC প্যারামিটার পরিবর্তনের প্রয়োজন হতে পারে এমনকি স্পিন্ডল মোটর একই থাকলেও।

সামঞ্জস্যপূর্ণ স্পিন্ডল মোটর

αiSP 22 অ্যামপ্লিফায়ার FANUC-এর α-সিরিজ স্পিন্ডল মোটরগুলিকে 22kW কন্টিনিউয়াস পাওয়ার রেঞ্জে লক্ষ্য করে। প্রতিনিধি সামঞ্জস্যপূর্ণ মোটর প্রকারগুলির মধ্যে রয়েছে:

αiI (ইন্টিগ্রেটেড) সিরিজ 22kW ক্লাসে:

• αiI 22/6000 — ইন্টিগ্রেটেড স্পিন্ডল মোটর, 22kW কন্টিনিউয়াস
• αiI 18/8000 — অ্যামপ্লিফায়ারের আউটপুট হেডরুমের মধ্যে লোয়ার-স্পিড 18kW ভ্যারিয়েন্ট

αiIP (ইন্টিগ্রাল, ইন-স্পিন্ডল টাইপ):

• αiIP 22/8000 — হাই-স্পিড অ্যাপ্লিকেশনের জন্য রেট করা থ্রু-স্পিন্ডল মোটর

αiIL (ইন-লাইন টাইপ):

• αiIL 22/6000 — রিডাকশন গিয়ারিংয়ের মাধ্যমে চালিত এক্সটার্নাল মোটর

অ্যামপ্লিফায়ারের 95A আউটপুট রেটিংয়ের মধ্যে কন্টিনিউয়াস কারেন্ট চাহিদা পড়ে কিনা তা নিশ্চিত করার জন্য FANUC মোটর স্পেসিফিকেশন শীটের বিপরীতে মোটর নির্বাচন সর্বদা নিশ্চিত করতে হবে। 22kW ডেজিগনেশন সাধারণ মোটর ক্লাসকে বোঝায়, কোনও হার্ড ইলেকট্রিক্যাল কাটঅফ নয়।

ডিসি বাস আর্কিটেকচার — কেন পিএসএম গুরুত্বপূর্ণ

A06B-6142-H022 সরাসরি এসি মেইনসের সাথে সংযুক্ত হয় না। এটি একটি αiPS (Alpha i Power Supply) মডিউল দ্বারা বিতরণ করা একটি শেয়ার্ড ডিসি বাস থেকে শক্তি গ্রহণ করে — ক্যাবিনেটের সমস্ত সার্ভো এবং স্পিন্ডল অ্যামপ্লিফায়ারের জন্য সাধারণ রেকটিফায়ার এবং এনার্জি ম্যানেজমেন্ট হাব। এই শেয়ার্ড বাস আর্কিটেকচারটি ডিকিলারেশন মোটর থেকে রিজেনারেটেড ব্রেকিং এনার্জিকে বাসে ফিরে প্রবাহিত হতে এবং একই সাথে এক্সিলারেটিং অন্যান্য অক্ষ দ্বারা ব্যবহার হতে দেয়, তাপ হিসাবে নষ্ট না হয়ে।

এই স্পিন্ডল মডিউল ধারণকারী একটি ক্যাবিনেটের জন্য একটি প্রতিস্থাপন PSM নির্দিষ্ট করার সময়, PSM আউটপুট অবশ্যই একই বাসে থাকা স্পিন্ডল অ্যামপ্লিফায়ার এবং সমস্ত সার্ভো অক্ষ অ্যামপ্লিফায়ারের সম্মিলিত পিক কারেন্ট চাহিদা কভার করার জন্য রেট করা উচিত। একটি আন্ডারসাইজড PSM হল একটি সাধারণ কমিশনিং ত্রুটি যা উচ্চ-লোড এক্সিলারেশন ইভেন্টগুলির সময় ডিসি বাস আন্ডারভোল্টেজ অ্যালার্ম তৈরি করে — একটি ফল্ট প্যাটার্ন যা স্পিন্ডল মডিউল ব্যর্থতা হিসাবে ভুল করা যেতে পারে।

রিজিড ট্যাপিং এবং ওরিয়েন্টেশন ফাংশন

αiSP 22 FANUC-এর সম্পূর্ণ স্পিন্ডল ফাংশন সেট সমর্থন করে, যার মধ্যে রয়েছে:

• স্পিন্ডল ওরিয়েন্টেশন (ফিক্সড-পয়েন্ট স্টপিং) — স্বয়ংক্রিয় টুল চেঞ্জার এবং প্যালেট সিস্টেমের জন্য যা একটি পুনরাবৃত্তিযোগ্য স্পিন্ডল কৌণিক অবস্থান প্রয়োজন
• রিজিড ট্যাপিং — ফ্লোটিং ট্যাপ হোল্ডার ছাড়াই থ্রেডকাটিংয়ের জন্য সিঙ্ক্রোনাইজড স্পিন্ডল-টু-জেড-অক্ষ ইন্টারপোলেশন, যখন সিএনসি অপশন সক্রিয় থাকে তখন উপলব্ধ
• সিএস কনট্যুরিং (সি-অক্ষ ইন্টারপোলেশন) — মিলিং/টার্নিং কম্পাউন্ড অপারেশনের জন্য স্পিন্ডলের সম্পূর্ণ সার্ভো-লুপ নিয়ন্ত্রণ, উপযুক্ত স্পিন্ডল মোটর এনকোডার এবং সিএনসি অপশন প্রয়োজন

এই তিনটি ফাংশনই স্পিন্ডল মোটরের একটি উপযুক্ত পজিশন ফিডব্যাক ডিভাইস (পজিশন কোডার বা বিল্ট-ইন এনকোডার) দিয়ে সজ্জিত থাকার উপর নির্ভর করে। অ্যামপ্লিফায়ার হার্ডওয়্যার সমস্ত ফাংশন সমর্থন করে; মেশিনে উপলব্ধতা মূল কমিশনিংয়ের সময় কেনা সিএনসি সফ্টওয়্যার বিকল্পগুলির উপর নির্ভর করে।

পার্ট নম্বর ক্রস-রেফারেন্স

শিপিং ও লজিস্টিকস

ডিসপ্যাচ: স্টক ইউনিট নিশ্চিত এবং 1–2 ব্যবসায়িক দিনের মধ্যে পাঠানো হয়। পাওয়ার বোর্ড এবং স্পিন্ডল কন্ট্রোল পিসিবি সহ, অ্যান্টি-স্ট্যাটিক সুরক্ষায় ফোম-প্যাডেড রিজিড কার্টনে প্যাক করা।

ক্যারিয়ার: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

ডেলিভারি: এক্সপ্রেস পরিষেবাগুলি 220+ দেশে 24–48 ঘন্টার মধ্যে পৌঁছায়। স্ট্যান্ডার্ড আন্তর্জাতিক ডেলিভারি 3–7 ব্যবসায়িক দিন।

আমদানি শুল্ক: গন্তব্য দেশের নিয়ম অনুযায়ী ক্রেতা কর্তৃক প্রদেয়। প্রতিটি চালানের সাথে বাণিজ্যিক চালান এবং প্যাকিং তালিকা অন্তর্ভুক্ত।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: A06B-6141-H022 (টাইপ A) এবং A06B-6142-H022 (টাইপ B) এর মধ্যে ব্যবহারিক পার্থক্য কী — তারা কি একে অপরের প্রতিস্থাপন করতে পারে? উভয়ই একই ক্লাসের 22kW αi-সিরিজ স্পিন্ডল মোটর চালায় এবং একই ডিসি বাস আর্কিটেকচার শেয়ার করে। পার্থক্য হল স্পিন্ডল অ্যামপ্লিফায়ার এবং সিএনসি কন্ট্রোলের মধ্যে কানেক্টর এবং যোগাযোগ ইন্টারফেস। টাইপ A একটি কানেক্টর কনফিগারেশন ব্যবহার করে; টাইপ B (B2 ও বলা হয়) একটি আপডেট করা লেআউট ব্যবহার করে যা পরবর্তী 16i/18i রিভিশনের সাথে চালু হয়েছিল। অনেক ক্ষেত্রে একটি টাইপ B একটি টাইপ A ইউনিটের বিকল্প হতে পারে, তবে এর জন্য সিএনসি ফার্মওয়্যার রিভিশন টাইপ B ইন্টারফেস সমর্থন করে কিনা এবং স্পিন্ডল অ্যামপ্লিফায়ার টাইপ প্যারামিটার সেই অনুযায়ী আপডেট করা হয়েছে কিনা তা যাচাই করতে হবে। প্যারামিটার নিশ্চিতকরণ ছাড়াই সরাসরি অদলবদল করলে পাওয়ার-আপের সময় স্পিন্ডল সাড়া নাও দিতে পারে।

প্রশ্ন 2: আমার মেশিন একটি 16i-MB কন্ট্রোল ব্যবহার করে। এই প্ল্যাটফর্মের জন্য A06B-6142-H022 কি সঠিক স্পিন্ডল অ্যামপ্লিফায়ার? সিরিজ 16i পরিবার হল αi SP টাইপ B সিরিজের প্রধান লক্ষ্য, তাই হ্যাঁ — A06B-6142-H022 এই প্রজন্মের জন্য ডিজাইন করা হয়েছে। সিএনসি-তে স্পিন্ডল অ্যামপ্লিফায়ার টাইপ প্যারামিটার (সাধারণত সার্ভো/স্পিন্ডল সেটিং স্ক্রিনের মাধ্যমে অ্যাক্সেস করা হয়) পরীক্ষা করে এবং ইনস্টল করা বা উদ্দিষ্ট ইউনিটের সাথে মিলিয়ে এটি নিশ্চিত করুন। 16i-MB ফার্মওয়্যার সংস্করণের উপর নির্ভর করে টাইপ A এবং টাইপ B উভয় αiSP মডিউল চালাতে পারে; প্যারামিটার সেটিং আপনাকে বলে দেবে কোনটি প্রত্যাশিত।

প্রশ্ন 3: এই অ্যামপ্লিফায়ারটি কি FANUC 0i-D বা 30i কন্ট্রোলের সাথে সরাসরি প্রতিস্থাপন হিসাবে ব্যবহার করা যেতে পারে? না — 0i-D এবং 30i/31i পরিবারগুলি নতুন αiSP-B সিরিজ অ্যামপ্লিফায়ার (A06B-6220/6222-xxxx) ব্যবহার করে যা FSSB ফাইবার-অপটিক বাসের মাধ্যমে যোগাযোগ করে। A06B-6142-H022 একটি ডাইরেক্ট ডিজিটাল ইন্টারফেস ব্যবহার করে যা FSSB বাস কাঠামোর সাথে বৈদ্যুতিকভাবে সামঞ্জস্যপূর্ণ নয়। আপনি যদি 16i থেকে 30i কন্ট্রোলে একটি মেশিন আপগ্রেড করেন, তবে স্পিন্ডল অ্যামপ্লিফায়ারটিকেও একটি αiSP-B ইউনিটে আপগ্রেড করতে হবে — মোটরটি সাধারণত একই থাকতে পারে যদি এটি নতুন অ্যামপ্লিফায়ারের বর্তমান ক্লাসের মধ্যে থাকে।

প্রশ্ন 4: এই অ্যামপ্লিফায়ারের সাথে কোন স্পিন্ডল অ্যালার্মগুলি সবচেয়ে বেশি যুক্ত থাকে এবং অ্যালার্ম দেখা দিলে প্রথম পদক্ষেপগুলি কী কী? αiSP 22 টাইপ B-তে সবচেয়ে সাধারণ ফিল্ড অ্যালার্মগুলির মধ্যে রয়েছে AL-01 (মোটর ওভারহিট), AL-07 (ডিকিলারেশনের সময় ডিসি বাস ওভারভোল্টেজ), AL-09 (ডিসি বাস আন্ডারভোল্টেজ), এবং AL-24 (আউটপুট ট্রানজিস্টর ফল্ট)। AL-07 এর জন্য, স্পিন্ডল ডিকিলারেশনের সময় ডিসি বাস ভোল্টেজ পরীক্ষা করুন — এই অ্যালার্মটি প্রায়শই নির্দেশ করে যে দ্রুত স্পিন্ডল স্টপের সময় αiPS PSM-এর রিজেনারেশন ক্ষমতা অতিক্রম করা হচ্ছে। সিএনসি প্যারামিটারে স্পিন্ডল ডিকিলারেশন টাইম কনস্ট্যান্ট বৃদ্ধি করলে পিক রিজেনারেটিভ এনার্জি হ্রাস পায় এবং প্রায়শই হার্ডওয়্যার প্রতিস্থাপন ছাড়াই এই অ্যালার্মটি পরিষ্কার করে। AL-09 এর জন্য, PSM মেইনস ইনপুট ভোল্টেজ যাচাই করুন এবং PSM এবং এই মডিউলের মধ্যে ডিসি বাস টার্মিনালে আলগা সংযোগগুলি পরীক্ষা করুন।

প্রশ্ন 5: স্পিন্ডল মডিউল অ্যালার্ম ছাড়াই পাওয়ার আপ হয় কিন্তু কাটিংয়ের সময় স্পিন্ডল মোটর অস্বাভাবিক কম্পন তৈরি করে। এটি কি অ্যামপ্লিফায়ার ফল্ট? কাটিংয়ের সময় অস্বাভাবিক স্পিন্ডল কম্পন অ্যামপ্লিফায়ার হার্ডওয়্যার ফল্টের চেয়ে যান্ত্রিক বা প্যারামিটার সমস্যা হওয়ার সম্ভাবনা বেশি। স্পিন্ডল মোটর এনকোডার ফিডব্যাক পরীক্ষা করে শুরু করুন — একটি অবনমিত পজিশন কোডার সিগন্যাল স্পিড লুপ অস্থিরতা তৈরি করে যা শ্রবণযোগ্য কম্পন বা সারফেস ফিনিশ সমস্যা হিসাবে প্রকাশ পায়। পরবর্তী, স্পিন্ডল কারেন্ট লুপ গেইন প্যারামিটার (FANUC প্যারামিটার সেটে PK1SP এবং PK2SP) পর্যালোচনা করুন: প্যারামিটার ইনিশিয়ালাইজেশনের পরে ফ্যাক্টরি সেটিং থেকে সরে যাওয়া মান — বা স্পিন্ডল অ্যামপ্লিফায়ার অদলবদলের সময় ভুল মান প্রবেশ করানো — নির্দিষ্ট স্পিন্ডল গতিতে রেজোন্যান্সের একটি সাধারণ কারণ। যদি কম্পন স্পিড-নির্ভর হয় (নির্দিষ্ট RPM-এ খারাপ হয়), তবে এটি একটি ব্যর্থ আউটপুট স্টেজ এর পরিবর্তে একটি প্যারামিটার ইস্যু নির্দেশ করে।
