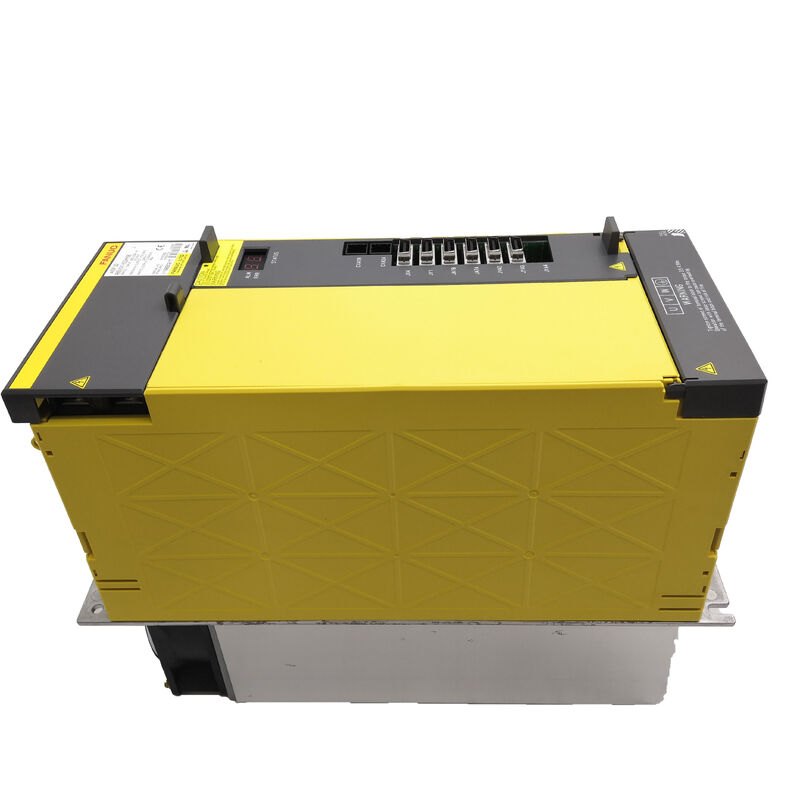

FANUC A06B-6141-H022 — αiSP 22 Type A স্পিন্ডল অ্যামপ্লিফায়ার মডিউল | 200V, 95A, 25.2kW

পার্ট নং: A06B-6141-H022 (#H580) ◼ সিরিজ: αi SP Type A ◼ মডেল: αiSP 22 / AiSP-22 ◼ ভোল্টেজ ক্লাস: 200V ইনপুট ◼ অবস্থা: নতুন আসল

এই ইউনিটটি কী এবং কার এটি প্রয়োজন

যখন একটি স্পিন্ডল অ্যালার্ম FANUC 16i, 18i, বা 21i কন্ট্রোল চালিত একটি মেশিনিং সেন্টার বন্ধ করে দেয়, তখন A06B-6141-H022 সেই কন্ট্রোল প্রজন্মের সবচেয়ে বেশি প্রয়োজনীয় প্রতিস্থাপন যন্ত্রাংশগুলির মধ্যে একটি। এটি FANUC এর αiSP 22 স্পিন্ডল অ্যামপ্লিফায়ারের Type A ইন্টারফেস ভ্যারিয়েন্ট — একটি মডিউল যা 22kW কন্টিনিউয়াস পাওয়ার ক্লাসে একটি একক αi-সিরিজ স্পিন্ডল মোটর নিয়ন্ত্রণ করে, ক্যাবিনেটের শেয়ার্ড αiPS DC বাস থেকে শক্তি গ্রহণ করে এবং স্পিন্ডল মোটরে নিয়ন্ত্রিত তিন-ফেজ AC সরবরাহ করে।

"Type A" পদবিটি কোনও গুণমানের গ্রেড নয় — এটি অ্যামপ্লিফায়ার এবং সিএনসি-এর মধ্যে ফিজিক্যাল কানেক্টর এবং কমিউনিকেশন ইন্টারফেস ফরম্যাটকে নির্দিষ্টভাবে বোঝায়। Type A ছিল αi সিরিজের প্রথম রিলিজে ব্যবহৃত মূল ইন্টারফেস, এবং এটি এখনও বিশ্বজুড়ে উৎপাদনে থাকা 16i/18i-প্রজন্মের মেশিন টুলগুলির একটি বৃহৎ ইনস্টলড বেসের জন্য সঠিক স্পেসিফিকেশন। একই সিএনসি প্রজন্মের জন্য এর উত্তরসূরি — Type B / B2 ভ্যারিয়েন্ট (A06B-6142-H022) — একটি আপডেট করা কানেক্টর লেআউট ব্যবহার করে এবং প্রতিস্থাপনের সময় সিএনসি প্যারামিটার সমন্বয়ের প্রয়োজন হতে পারে। Type A ইউনিট সহ পাঠানো মেশিনগুলির জন্য, A06B-6141-H022 সরাসরি সোর্সিং একটি লাইক-ফর-লাইক পুনরুদ্ধারের জন্য সবচেয়ে নিরাপদ পথ।

প্রযুক্তিগত স্পেসিফিকেশন

αiSP 22 ফ্যামিলি — টাইপ এ, টাইপ বি, এবং নতুন αiSP-B: পার্থক্য কী?

তিনটি পৃথক পার্ট নম্বর একটি 22kW FANUC αi স্পিন্ডল অ্যামপ্লিফায়ার বর্ণনা করে, এবং সেগুলিকে গুলিয়ে ফেলা এই বিভাগে সবচেয়ে ব্যয়বহুল সোর্সিং ভুল। নীচের টেবিলটি পার্থক্যগুলি স্পষ্ট করে:

A06B-6141-H022 এবং A06B-6142-H022 কখনও কখনও একই সিএনসি প্রজন্মের মধ্যে একে অপরের প্রতিস্থাপন হিসাবে ব্যবহার করা যেতে পারে, তবে কেবল সিএনসি ফার্মওয়্যার রিভিশন কানেক্টর ভ্যারিয়েন্ট সমর্থন করে কিনা এবং স্পিন্ডল অ্যামপ্লিফায়ার টাইপ প্যারামিটার আপডেট করা হয়েছে কিনা তা নিশ্চিত করার পরে। 16i/18i মেশিনের জন্য যা টাইপ বি স্ট্যান্ডার্ড হিসাবে পাঠানো হয়েছিল, টাইপ এ প্রতিস্থাপন কাজ করতে পারে তবে প্যারামিটার সমন্বয়ের প্রয়োজন — এটি একটি ব্লাইন্ড সোয়াপ হিসাবে চেষ্টা করা উচিত নয়। এগিয়ে যাওয়ার আগে একজন FANUC ইন্টিগ্রেটর এর সাথে যোগাযোগ করুন বা সিএনসি ফার্মওয়্যার ডকুমেন্টেশন পরীক্ষা করুন। A06B-6220-H022 একটি সম্পূর্ণ ভিন্ন বৈদ্যুতিক আর্কিটেকচার এবং 16i/18i মেশিনের প্রতিস্থাপন হিসাবে অর্ডার করা উচিত নয় যদি না একটি সম্পূর্ণ সিএনসি আপগ্রেড করা হয়।

সামঞ্জস্যপূর্ণ স্পিন্ডল মোটর

αiSP 22 Type A 22kW পাওয়ার ব্যান্ডের FANUC এর α-সিরিজ স্পিন্ডল মোটরগুলির জন্য ক্যালিব্রেটেড। এর 95A রেটেড আউটপুট নিম্নলিখিত মোটর পরিবারগুলিকে সমর্থন করে:

αiI — ইন্টিগ্রেটেড স্পিন্ডল মোটর

• αiI 22/6000 — 22kW, 6,000 rpm; এই অ্যামপ্লিফায়ারের জন্য প্রাথমিক ম্যাচ করা মোটর
• αiI 18/8000 — 18kW 8,000 rpm এ; অ্যামপ্লিফায়ারের আউটপুট হেডরুমের মধ্যে

αiIP — ইন-স্পিন্ডল ইন্টিগ্রাল টাইপ

• αiIP 22/8000 — হাই-স্পিড মেশিনিং সেন্টারগুলির জন্য থ্রু-স্পিন্ডল ডাইরেক্ট-ড্রাইভ মোটর

αiIL — ইন-লাইন (এক্সটার্নাল) টাইপ

• αiIL 22/6000 — গিয়ারবক্স বা বেল্ট রিডাকশনের মাধ্যমে স্পিন্ডল চালিত মোটর

সমস্ত মোটর নির্বাচন রেটেড লোডে মোটরের কন্টিনিউয়াস কারেন্ট ড্র এর সাথে ক্রস-রেফারেন্স করা উচিত যাতে এটি 95A আউটপুট সীমার মধ্যে থাকে। kW রেটিং একটি নামমাত্র পাওয়ার ক্লাস, একটি গ্যারান্টিযুক্ত সামঞ্জস্যের সীমা নয় — সর্বদা মোটরের স্পেসিফিকেশন শীট থেকে যাচাই করুন।

শেয়ার্ড ডিসি বাস আর্কিটেকচার: পুরো ক্যাবিনেটের জন্য প্রভাব

A06B-6141-H022 নিজের মেইন সাপ্লাই ঠিক করে না। এটি αiPS পাওয়ার সাপ্লাই মডিউল থেকে নিয়ন্ত্রিত ডিসি পাওয়ার গ্রহণ করে, যা ক্যাবিনেটের পুরো অ্যামপ্লিফায়ার স্ট্যাকের জন্য কেন্দ্রীয় রেকটিফায়ার এবং শক্তি ব্যবস্থাপক হিসাবে কাজ করে। এই শেয়ার্ড আর্কিটেকচারের দুটি ব্যবহারিক পরিণতি রয়েছে যা বোঝা উচিত:

পুনরুৎপাদনশীল শক্তি ভাগাভাগি।যখন স্পিন্ডল দ্রুত গতি কমায়, তখন এটি ব্যাক-ইএমএফ তৈরি করে যা ডিসি বাসে শক্তি ফিরিয়ে দেয়। এই শক্তি একটি রেজিস্টরে পুড়িয়ে ফেলার পরিবর্তে, αiPS এটিকে একই সময়ে শক্তি গ্রহণকারী অন্যান্য মডিউলগুলিতে পুনরায় বিতরণ করে — উদাহরণস্বরূপ, সার্ভো অক্ষগুলি ত্বরান্বিত হচ্ছে। এটি সামগ্রিক ক্যাবিনেট তাপ লোড হ্রাস করে এবং উচ্চ-চক্র উৎপাদনে বিদ্যুৎ খরচ কমায়।

পিএসএম সাইজিং গুরুত্বপূর্ণ।যদি αiPS প্রতিস্থাপন করা হয় বা ক্যাবিনেটে অতিরিক্ত অক্ষ যোগ করা হয়, তবে পিএসএম এর কন্টিনিউয়াস আউটপুট রেটিং অবশ্যই স্পিন্ডল মডিউল এবং সমস্ত সার্ভো অক্ষ মডিউলগুলির সম্মিলিত পিক চাহিদা পূরণ করতে হবে। একটি কম শক্তিশালী পিএসএম পিক চাহিদার মুহূর্তে ডিসি বাস আন্ডারভোল্টেজ অ্যালার্ম তৈরি করে — একটি উপসর্গ যা কখনও কখনও একটি ব্যর্থ স্পিন্ডল মডিউল হিসাবে ভুলভাবে নির্ণয় করা হয়।

স্পিন্ডল ফাংশন: ওরিয়েন্টেশন, রিজিড ট্যাপিং, সিএস কন্টোরিং

বেসিক স্পিড কন্ট্রোল ছাড়াও, αiSP 22 Type A FANUC স্পিন্ডল ফাংশনগুলির সম্পূর্ণ সেট সমর্থন করে:

স্পিন্ডল ওরিয়েন্টেশনস্পিন্ডলকে একটি সুনির্দিষ্ট কৌণিক স্টপে নিয়ে আসে — স্বয়ংক্রিয় টুল চেঞ্জার, প্যালেট ইনডেক্সিং এবং যেকোনো অপারেশনের জন্য অপরিহার্য যেখানে স্পিন্ডলকে একটি সংজ্ঞায়িত ঘূর্ণন অবস্থানে পার্ক করতে হবে। স্টপড পজিশনের নির্ভুলতা স্পিন্ডল মোটরে ইনস্টল করা পজিশন কোডার রেজোলিউশনের উপর নির্ভর করে।

রিজিড ট্যাপিংফ্লোটিং ট্যাপ হোল্ডার ছাড়াই থ্রেড কাটার জন্য স্পিন্ডল রোটেশনকে জেড-অক্ষ ফিডের সাথে সিঙ্ক্রোনাইজ করে, থ্রেড নির্ভুলতা উন্নত করে এবং উচ্চ গতিতে ট্যাপিং সক্ষম করে। এই ফাংশনের জন্য সিএনসি রিজিড ট্যাপিং সফ্টওয়্যার অপশন এবং একটি উপযুক্ত এনকোডার সহ স্পিন্ডল মোটর প্রয়োজন।

সিএস কন্টোরিংস্পিন্ডলকে সম্পূর্ণ ক্লোজড-লুপ পজিশন কন্ট্রোলের অধীনে রাখে, যা এটিকে একটি টার্নিং সেন্টারে মিলিং অপারেশনের জন্য একটি রোটারি সি-অ্যাক্সিস হিসাবে প্রোগ্রাম করার অনুমতি দেয়। এর জন্য একটি উচ্চ-রেজোলিউশন স্পিন্ডল এনকোডার এবং সংশ্লিষ্ট সিএনসি সফ্টওয়্যার অপশন প্রয়োজন।

এই অ্যামপ্লিফায়ার দ্বারা হার্ডওয়্যার-সমর্থিত তিনটিই। একটি নির্দিষ্ট মেশিনে তাদের উপলব্ধতা সম্পূর্ণরূপে সিএনসি সফ্টওয়্যার অপশনগুলির উপর নির্ভর করে যা মূল কমিশনিংয়ের সময় কেনা হয়েছিল।

সাধারণ অ্যালার্ম কোড রেফারেন্স

বিশেষ করে AL-07 এর জন্য: অ্যামপ্লিফায়ার প্রতিস্থাপনের আগে, সিএনসি প্যারামিটারে স্পিন্ডল ডিক্লারেশন টাইম কনস্ট্যান্ট বাড়ানোর চেষ্টা করুন। বড় জড়তা সম্পন্ন স্পিন্ডলগুলিতে দ্রুত স্পিন্ডল স্টপগুলি প্রায়শই বাস ওভারভোল্টেজ অ্যালার্ম তৈরি করে যা হার্ডওয়্যার হস্তক্ষেপ ছাড়াই সম্পূর্ণরূপে প্যারামিটার-সংশোধনযোগ্য।

পার্ট নম্বর ক্রস-রেফারেন্স

শিপিং ও লজিস্টিকস

ডিসপ্যাচ: স্টক ইউনিট অর্ডার নিশ্চিতকরণের 1–2 ব্যবসায়িক দিনের মধ্যে পাঠানো হয়। প্রতিটি মডিউলে সম্পূর্ণ পাওয়ার বোর্ড এবং কন্ট্রোল পিসিবি অন্তর্ভুক্ত থাকে, যা অ্যান্টি-স্ট্যাটিক র‍্যাপে ফোম-প্যাডেড রিজিড কার্টনে প্যাক করা থাকে।

ক্যারিয়ার: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — গন্তব্য এবং জরুরিতার সাথে মিলিয়ে ক্যারিয়ার নির্বাচন করা হয়।

ট্রানজিট: এক্সপ্রেস পরিষেবাগুলি 220+ দেশে 24–48 ঘন্টার মধ্যে সরবরাহ করে। স্ট্যান্ডার্ড আন্তর্জাতিক ট্রানজিট 3–7 ব্যবসায়িক দিন।

কাস্টমস: প্রতিটি চালানের সাথে বাণিজ্যিক চালান এবং প্যাকিং তালিকা সরবরাহ করা হয়। আমদানিকৃত শুল্ক এবং কর আমদানিকারক দেশের নিয়ম অনুযায়ী ক্রেতার দায়িত্ব।

এফএকিউ

প্রশ্ন ১: আমার মেশিনে একটি টাইপ বি স্পিন্ডল অ্যামপ্লিফায়ার (A06B-6142-H022) নষ্ট হয়ে গেছে। আমি কি টাইপ এ (A06B-6141-H022) প্রতিস্থাপন হিসাবে লাগাতে পারি?একই সিএনসি প্রজন্মে (16i/18i/21i), টাইপ এ এবং টাইপ বি αiSP 22 অ্যামপ্লিফায়ার একই মোটরগুলিকে একই পাওয়ার রেটিং সহ চালায়। টাইপ এ টাইপ বি এর প্রতিস্থাপন হিসাবে ব্যবহার করা যাবে কিনা তা নির্ভর করে আপনার সিএনসি ফার্মওয়্যার রিভিশন টাইপ এ কানেক্টর ভ্যারিয়েন্ট সমর্থন করে কিনা এবং সিএনসি-তে স্পিন্ডল অ্যামপ্লিফায়ার টাইপ প্যারামিটার এটি গ্রহণ করার জন্য পুনরায় কনফিগার করা যায় কিনা। পরবর্তী 16i/18i রিভিশনগুলিতে যা টাইপ বি স্ট্যান্ডার্ড হিসাবে পাঠানো হয়েছিল, টাইপ এ প্রতিস্থাপন কাজ করতে পারে তবে প্যারামিটার সমন্বয়ের প্রয়োজন — এটি একটি ব্লাইন্ড সোয়াপ হিসাবে চেষ্টা করা উচিত নয়। এগিয়ে যাওয়ার আগে একজন FANUC ইন্টিগ্রেটর এর সাথে যোগাযোগ করুন বা সিএনসি ফার্মওয়্যার ডকুমেন্টেশন পরীক্ষা করুন।

প্রশ্ন ২: একটি স্ট্যান্ডার্ড তিন-অক্ষ মেশিনিং সেন্টার ক্যাবিনেটে A06B-6141-H022 এর সাথে কোন αiPS পাওয়ার সাপ্লাই মডিউল যুক্ত করা উচিত?αiPS অবশ্যই স্পিন্ডল মডিউল এবং সমস্ত সার্ভো অক্ষগুলির সম্মিলিত পিক কারেন্ট চাহিদা একই সাথে সরবরাহ করার জন্য রেট করা উচিত। এই স্পিন্ডল মডিউল সহ একটি সাধারণ তিন-অক্ষ VMC এর জন্য, 20A-ক্লাস সার্ভো অক্ষগুলির পাশাপাশি, αiPS 30 বা αiPS 45 সাধারণ নির্বাচন — তবে সঠিক পছন্দ সার্ভো মোটর কনফিগারেশনের উপর নির্ভর করে। FANUC অ্যামপ্লিফায়ার বর্ণনা ম্যানুয়ালে (B-65282) একটি লোড ক্যালকুলেশন পদ্ধতি সরবরাহ করে যা মোটরের কন্টিনিউয়াস কারেন্ট, ডিউটি ​​সাইকেল এবং একই সাথে অক্ষ অপারেশন বিবেচনা করে। অনুমান করার পরিবর্তে সর্বদা এই গণনাটি সম্পূর্ণ করুন, বিশেষ করে যখন এই স্পিন্ডল মডিউলের পাশাপাশি একটি PSM প্রতিস্থাপন করা হয়।

প্রশ্ন ৩: একটি প্রতিস্থাপন A06B-6141-H022 লাগানোর পরে, সিএনসি SP9001 (স্পিন্ডল প্রস্তুত নয়) দেখায়। সবচেয়ে সম্ভাব্য কারণগুলি কী কী?SP9001 নির্দেশ করে যে স্পিন্ডল অ্যামপ্লিফায়ার সিএনসি-তে তার রেডি সিগন্যাল নিশ্চিত করছে না। একটি মডিউল সোয়াপের পরে, এটি সবচেয়ে বেশি ঘটে কারণ: (1) সিএনসি-তে স্পিন্ডল অ্যামপ্লিফায়ার টাইপ প্যারামিটার এখনও পুরানো ইউনিটকে উল্লেখ করছে — সিএনসি এর সার্ভো/স্পিন্ডল সেটিং স্ক্রীন থেকে স্পিন্ডল ইনিশিয়ালাইজেশন পদ্ধতি চালান; (2) নতুন মডিউলে 24V ডিসি কন্ট্রোল পাওয়ার সঠিকভাবে প্রতিষ্ঠিত নয় — CX2A কন্ট্রোল পাওয়ার কানেক্টর পরীক্ষা করুন; (3) সিএনসি এবং স্পিন্ডল অ্যামপ্লিফায়ার ইন্টারফেসের মধ্যে একটি আলগা বা ভুলভাবে বসানো কানেক্টর আছে — সমস্ত JY এবং JX কানেক্টর পজিশন পরীক্ষা করুন। যদি তিনটি যাচাই করার পরেও অ্যালার্ম থাকে, তবে αiPS নতুন মডিউলে নিয়ন্ত্রিত ডিসি সরবরাহ করছে কিনা তা নিশ্চিত করতে ডিসি বাস ভোল্টেজ পরীক্ষা করুন।

প্রশ্ন ৪: মেশিনের স্পিন্ডল পূর্বে 8,000 rpm সর্বোচ্চ গতিতে চলত। অ্যামপ্লিফায়ার প্রতিস্থাপনের পরে, সর্বোচ্চ গতি 4,500 rpm এ সীমাবদ্ধ। কী পরিবর্তন হয়েছে?সর্বোচ্চ স্পিন্ডল গতি সাধারণত তিনটি প্যারামিটারের মধ্যে একটি দ্বারা সীমাবদ্ধ থাকে: স্পিন্ডল মোটরের রেট করা সর্বোচ্চ গতি, অ্যামপ্লিফায়ারের আউটপুট ফ্রিকোয়েন্সি সিলিং, বা সিএনসি স্পিন্ডল স্পিড লিমিট প্যারামিটার (সাধারণত প্যারামিটার নং 3741 বা কন্ট্রোল সিরিজের উপর নির্ভর করে সমতুল্য)। একটি মডিউল প্রতিস্থাপনের পরে, যদি স্পিন্ডল ইনিশিয়ালাইজেশন করা হয়, তবে সিএনসি মেশিন-নির্দিষ্ট সেটিংস থেকে ভিন্ন ডিফল্ট মান থেকে কিছু স্পিন্ডল প্যারামিটার পুনরায় পপুলেট করতে পারে। বর্তমান স্পিন্ডল প্যারামিটার সেটটি মেশিনের মূল প্যারামিটার ব্যাকআপের সাথে তুলনা করুন — সিএনসি-তে সর্বোচ্চ গতি ক্ল্যাম্প প্যারামিটারটি সম্ভবত একটি নিম্ন ডিফল্ট মানে রিসেট করা হয়েছে।

প্রশ্ন ৫: প্রাথমিক কমিশনিং এবং পরীক্ষার সময় ক্যাবিনেটের দরজা খোলা রেখে এই অ্যামপ্লিফায়ার চালানো কি নিরাপদ?αi অ্যামপ্লিফায়ার স্ট্যাকের ভিতরে ডিসি বাস স্বাভাবিক অবস্থায় প্রায় 283–339V ডিসি-তে কাজ করে — একটি মারাত্মক ভোল্টেজ। অতিরিক্তভাবে, বাস ক্যাপাসিটরগুলি αiPS প্রধান পাওয়ার সরিয়ে ফেলার কয়েক মিনিট পরে এই চার্জ ধরে রাখে; একটি চার্জ এলইডি পিএসএম-এ বাস একটি নিরাপদ স্তরে ডিসচার্জ হয়েছে কিনা তা নির্দেশ করে। কমিশনিংয়ের সময় দরজা খোলা রেখে কাজ করা কখনও কখনও ইন্ডিকেটর এলইডি নিরীক্ষণের জন্য প্রয়োজনীয়, তবে ডিসি বাস টার্মিনাল, কানেক্টর সন্নিবেশ এবং কেবল সমন্বয়ের কাছাকাছি সমস্ত কাজ প্রধান পাওয়ার সম্পূর্ণরূপে সংযোগ বিচ্ছিন্ন করে এবং চার্জ এলইডি বন্ধ নিশ্চিত করে করা উচিত। আংশিক-পাওয়ার টেস্টিং (শুধুমাত্র কন্ট্রোল পাওয়ার, প্রধান সার্কিট বিচ্ছিন্ন) সম্পূর্ণ-পাওয়ার মোটর চালানোর আগে কমিউনিকেশন এবং প্যারামিটার ইনিশিয়ালাইজেশন পরীক্ষা করার সময় সবচেয়ে নিরাপদ পদ্ধতি।
