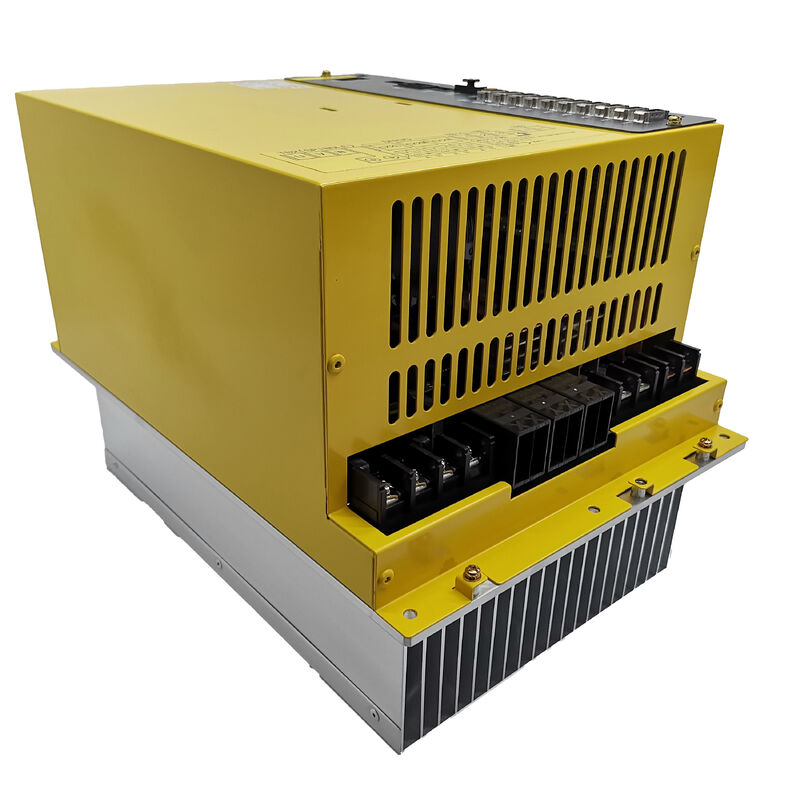

A06B-6134-H302 FANUC এসি সার্ভো এম্প্লিফায়ার ইউনিট A06B6134H302 AO6B-6I34-H3O2

FANUC A06B-6134-H302 | বিটা i SVSP 3-সার্ভো + স্পিন্ডল প্যাকেজড এমপ্লিফায়ার — 200–240V / 49A / 11kW স্পিন্ডল / FSSB

একটি মডিউলে তিনটি সার্ভো অক্ষ এবং টাকু

A06B-6134 সিরিজ হল FANUC-এর Beta i SVSP — Servo Spindle Packaged — পরিবার৷ "প্যাকেজড" হল মূল শব্দ: এই মডিউলটি তিনটি স্বাধীন সার্ভো অক্ষ পরিবর্ধক (L, M, N) এবং একটি সম্পূর্ণ স্পিন্ডেল পরিবর্ধককে একটি একক আবাসনে একীভূত করে। একটি কমপ্যাক্ট সিএনসি লেদ বা ছোট মেশিনিং সেন্টারে, এটি একটি একক ইউনিটের সাথে চারটি পৃথক ড্রাইভ মডিউলের পরিবর্তে যা ড্রাইভ ক্যাবিনেটকে সরল করে, ডিসি বাস সংযোগের সংখ্যা হ্রাস করে এবং সিএনসিতে এফএসএসবি ফাইবার তারের সংখ্যা হ্রাস করে।

BiSVSP 20/20/40-11 উপাধিটি চারটি ড্রাইভ চ্যানেল জুড়ে বর্তমান এবং পাওয়ার রেটিং এনকোড করে, 11 কিলোওয়াট স্পিন্ডল এমপ্লিফায়ার মেশিনের স্পিন্ডল মোটর পরিচালনা করে। এর অন্তর্নির্মিত পাওয়ার সাপ্লাই এবং রিজেনারেশন ক্ষমতা সহ, ইউনিটটি সরবরাহে মোটর হ্রাস শক্তি ফেরত দেয় - ঘন ঘন টাকু এবং অক্ষ স্টপ সাইকেল সহ মেশিনগুলিতে শক্তি দক্ষতার সুবিধা।

A06B-6134-H302 ছোট থেকে মাঝারি CNC মেশিন টুলের জন্য ডিজাইন করা হয়েছে: কমপ্যাক্ট লেদ, ড্রিল-ট্যাপ সেন্টার এবং সাধারণ মেশিনিং সেন্টার যেখানে মেশিনের সম্পূর্ণ ড্রাইভ সিস্টেমটি একটি একক প্যাকেজ ইউনিটে ফিট করে। উচ্চ-কারেন্ট অক্ষের প্রয়োজনীয়তা সহ বড় মেশিনগুলির জন্য, আলফা i SVM/SPM পৃথক মডিউল আর্কিটেকচার উপযুক্ত প্ল্যাটফর্ম।

কী স্পেসিফিকেশন

#A এবং #C প্রত্যয় — অর্ডার করার আগে নিশ্চিত করুন

A06B-6134-H302 দুটি সফ্টওয়্যার ভেরিয়েন্টে উত্পাদিত হয়:#ক(টাইপ এ) এবং#গ(টাইপ সি)। এগুলি অভ্যন্তরীণ সফ্টওয়্যার কনফিগারেশনে পৃথক এবং বিনিময়যোগ্য নয়। ইনস্টল করা মডিউলের লেবেল প্রত্যয় সহ সম্পূর্ণ অংশ নম্বর দেখায় — মেশিনটিতে #A বা #C ভেরিয়েন্ট আছে কিনা তা নিশ্চিত করুন এবং সেই অনুযায়ী নির্দিষ্ট করুন। ভুল প্রত্যয় ফিট করা ভুল ড্রাইভ আচরণ বা স্টার্টআপে আরম্ভ করতে ব্যর্থতা তৈরি করে।

গ্র্যাভিটি-অ্যাক্সিস ড্রপ প্রিভেনশন এবং সিএস কনট্যুরিং

A06B-6134 সিরিজের দুটি অপারেশনাল বৈশিষ্ট্য মেশিন টুল ব্যবহারকারীদের জন্য লক্ষণীয়:

মাধ্যাকর্ষণ-অক্ষ ড্রপ প্রতিরোধ:মডিউলটিতে একটি অন্তর্নির্মিত পাওয়ার ব্যর্থতা সনাক্তকরণ সার্কিট রয়েছে যা সরবরাহের ক্ষতি শনাক্ত হলে দ্রুত মোটর ব্রেকিং সক্রিয় করে, বহিরাগত ব্রেক যুক্তির উপর নির্ভর না করে মাধ্যাকর্ষণ-লোড অক্ষগুলিতে টুলিং এবং ওয়ার্কপিসগুলিকে রক্ষা করে।

সিএস কনট্যুরিং নিয়ন্ত্রণ:স্পিন্ডেল অক্ষের কনট্যুর নিয়ন্ত্রণ ফাংশনের জন্য (মাল্টি-ফাংশন টার্নিং সেন্টারে ব্যবহৃত), মডিউলটি Cs অক্ষ অপারেশনের জন্য αi পজিশন কোডার ছাড়াও αi BZ সেন্সরকে সমর্থন করে।

FAQ

প্রশ্ন 1: SVSP এর অর্থ কী এবং এটি একটি আদর্শ SVM মডিউল থেকে কীভাবে আলাদা?

SVSP মানে সার্ভো স্পিন্ডল প্যাকেজড — একটি একক মডিউল যা সার্ভো অক্ষ নিয়ন্ত্রণ (L, M, N অক্ষ) এবং স্পিন্ডেল নিয়ন্ত্রণ উভয়কে একীভূত করে। একটি স্ট্যান্ডার্ড এসভিএম (সার্ভো মোটর মডিউল) শুধুমাত্র সার্ভো অক্ষগুলি পরিচালনা করে এবং স্পিন্ডল ড্রাইভের জন্য একটি পৃথক SPM (স্পিন্ডল মোটর মডিউল) প্রয়োজন। এসভিএসপি ফরম্যাটটি কমপ্যাক্ট সিএনসি মেশিনের জন্য ডিজাইন করা হয়েছে যেখানে সমস্ত ড্রাইভকে এক ইউনিটে একত্রিত করলে ক্যাবিনেটের স্থান, ক্যাবলিং এবং উপাদানের সংখ্যা হ্রাস পায়।

প্রশ্ন 2: যেখানে #C প্রয়োজন সেখানে #A ইনস্টল করা হলে কী হবে?

সফ্টওয়্যার ভেরিয়েন্টগুলি সার্ভো এবং স্পিন্ডেল কন্ট্রোল প্যারামিটার সেট, যোগাযোগ প্রোটোকল, এবং ইনিশিয়ালাইজেশন সিকোয়েন্সে আলাদা। ভুল ভেরিয়েন্ট ইনস্টল করার ফলে ড্রাইভটি তার স্টার্টআপ চেক ব্যর্থ করে বা ভুল আচরণ করে। অর্ডার করার আগে সর্বদা ইনস্টল করা ইউনিটের লেবেল থেকে প্রত্যয় সহ সম্পূর্ণ অংশ নম্বর নিশ্চিত করুন।

প্রশ্ন 3: মডিউলটি স্টার্টআপে একটি অ্যালার্ম দেখায়। কিভাবে দোষ চিহ্নিত করা হয়?

A06B-6134 সিরিজ সামনের দিকে দুটি LED স্থিতি সূচক বহন করে। স্টার্টআপে এলইডি কোডগুলি সনাক্ত করে যে ত্রুটিটি সার্ভো বিভাগে, স্পিন্ডেল বিভাগে বা যোগাযোগ ইন্টারফেসে আছে কিনা। LED কোড সংজ্ঞার জন্য FANUC βi সিরিজ সার্ভো/স্পিন্ডল অ্যামপ্লিফায়ার রক্ষণাবেক্ষণ ম্যানুয়াল পড়ুন। সমস্ত চারটি ড্রাইভ চ্যানেল (এল, এম, এন সার্ভো + স্পিন্ডল) স্টার্টআপে একই সাথে উদ্বেগজনকভাবে সাধারণত একটি পৃথক অক্ষ উপাদান ব্যর্থতার পরিবর্তে একটি FSSB যোগাযোগ সমস্যা বা পাওয়ার সাপ্লাই ত্রুটি নির্দেশ করে।

Q4: একটি ভিন্ন A06B-6134 ভেরিয়েন্ট (যেমন, H301 বা H303) H302 এর বিকল্প হতে পারে?

A06B-6134 সিরিজের বিভিন্ন H-প্রত্যয় ভেরিয়েন্ট বিভিন্ন বর্তমান রেটিং এবং পাওয়ার কনফিগারেশন বহন করে। H302 (BiSVSP 20/20/40-11) H301 বা H303 দ্বারা প্রতিস্থাপন করা যাবে না তা যাচাই না করেই যে প্রতিস্থাপনের সার্ভো অক্ষের বর্তমান রেটিং এবং স্পিন্ডেল পাওয়ার মূল মোটর স্পেসিফিকেশনের সাথে মেলে। একটি বিকল্প প্রত্যয় গ্রহণ করার আগে মূল মডিউলের রেটিং এবং মোটর নাম প্লেট পরীক্ষা করুন।

প্রশ্ন 5: A06B-6134-H302-এর কি আলাদা PSM পাওয়ার সাপ্লাই মডিউল প্রয়োজন?

না। বিটা আই এসভিএসপি সিরিজে পুনরুজ্জীবন ক্ষমতা সহ নিজস্ব বিল্ট-ইন এসি-টু-ডিসি রূপান্তর অন্তর্ভুক্ত রয়েছে — এটি একটি পৃথক পিএসএম (পাওয়ার সাপ্লাই মডিউল) প্রয়োজন ছাড়াই সরাসরি 200-240V এসি থ্রি-ফেজ সরবরাহের সাথে সংযোগ করে। এই স্বয়ংসম্পূর্ণ আর্কিটেকচারটি কমপ্যাক্ট মেশিন ইনস্টলেশনের জন্য SVSP ফর্ম্যাটের অন্যতম প্রধান সুবিধা।
