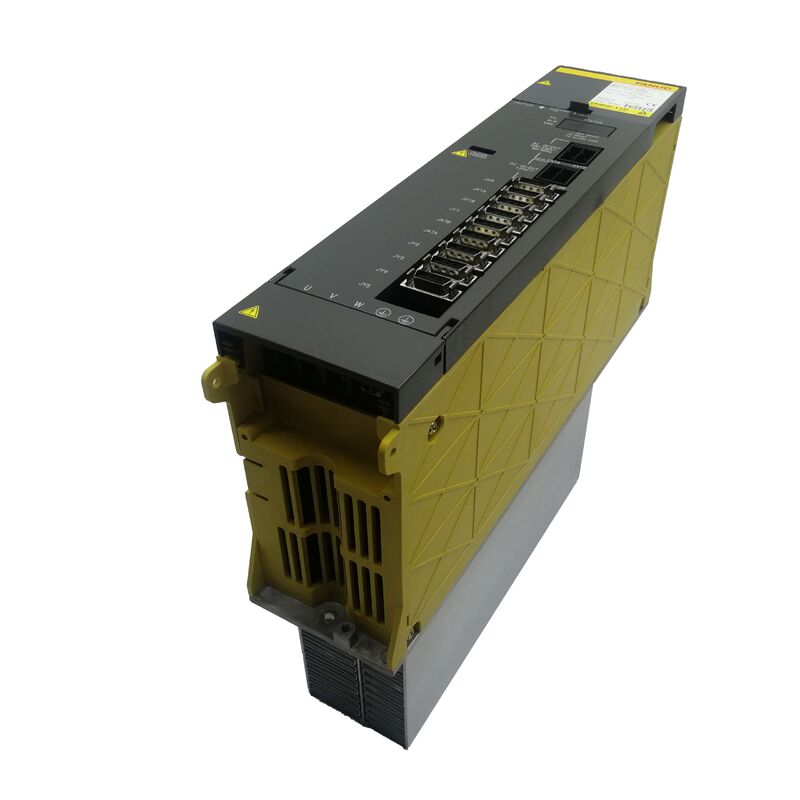

FANUC A06B-6102-H211 এসি সার্ভো এম্প্লিফায়ার ইউনিট

অ্যাক্সিস যে অত্যাচারী শক্তি প্রয়োজন না এখনও সঠিক ড্রাইভ প্রয়োজন

সিএনসি মেশিন টুল ডিজাইনে, সমস্ত অক্ষ সমানভাবে তৈরি হয় না।কাজ টুকরা সরানো বা ভারী কাটিয়া লোড অধীনে spindle মাথা বহন যে অক্ষ তাদের ড্রাইভ উপর খুব ভিন্ন চাহিদা সঠিকতা জন্য দায়ী অক্ষ তুলনায় স্থাপন, হালকা লোড পজিশনিং একটি ঘূর্ণন টেবিল যা ছোট ইনক্রিমেন্টে সূচক, একটি সহায়ক অক্ষ যা একটি টুল চেঞ্জার বাহু নিয়ন্ত্রণ করে,অথবা একটি গ্রিলিং মেশিনে সূক্ষ্ম ফিড অক্ষ যেখানে মসৃণ কম গতির গতি সর্বাধিক বর্তমান ক্ষমতা চেয়ে বেশি গুরুত্বপূর্ণ.

FANUC A06B-6102-H211 স্পেকট্রামের ঠিক এই প্রান্তের জন্য নির্মিত। It sits at the lower current rating tier within the α Series dual-axis amplifier family — the H211 — paired with the servo motors that power lighter axes where current draw stays well within moderate limits during normal operation. এই অক্ষগুলিতে একটি অতিমাত্রার এম্প্লিফায়ার লাগানো কর্মক্ষমতা উন্নত করে না; এটি আসলে বর্তমান ফিডব্যাক লুপে রেজোলিউশন অসঙ্গতি প্রবর্তন করে সূক্ষ্ম অবস্থান স্থিতিশীলতা হুমকি দিতে পারে।ডান অক্ষের জন্য ডান বৈকল্পিক যা সম্পূর্ণ মেশিন তার ডিজাইনার উদ্দেশ্যে হিসাবে চালানোর অনুমতি দেয়.

এই ইউনিট জাপানে নির্মিত হয়, সিই সার্টিফাইড, এবং উভয় নতুন এবং পরীক্ষিত পুনর্নির্মাণ অবস্থায় পাওয়া যায়. যদি A06B-6102-H211 আপনার ব্যর্থ ড্রাইভ স্লট জন্য নথিভুক্ত নম্বর,এই পৃষ্ঠায় আপনি একটি আত্মবিশ্বাসী sourcing সিদ্ধান্ত নিতে প্রয়োজন সবকিছু জুড়ে.

ড্রাইভ ক্যাবিনেট পড়াঃ H211, H215, এবং H230 পাশ পাশ

FANUC α সিরিজ ড্রাইভ চালিত মেশিনে প্রায়শই একের বেশি A06B-6102 মডিউল থাকে,এবং তারা প্রায়শই বিভিন্ন বৈকল্পিক ¢ কারণ বিভিন্ন অক্ষ গোষ্ঠী বিভিন্ন লোড প্রোফাইল আছেএই তিনটি সাধারণ বৈকল্পিকের মধ্যে কিভাবে সম্পর্ক রয়েছে তা বোঝা সাহায্য করে কেন অংশের সংখ্যাটি তার স্লটটির সাথে সঠিকভাবে মিলিত হওয়া উচিত, অবাধে প্রতিস্থাপন করা উচিত নয়।

তিনটিই একই শারীরিক ফর্ম ফ্যাক্টর, FANUC কন্ট্রোলারের সাথে একই অ্যানালগ সার্ভো ইন্টারফেস এবং একই ড্রাইভ বাস সংযোগকারী বিন্যাস ভাগ করে।ঠিক এই কারণেই দুর্ঘটনাক্রমে প্রতিস্থাপন করা ঝুঁকিপূর্ণ মনে হয়।, কিন্তু CNC এর সার্ভো পরামিতি তথ্য প্রতিটি স্লট নির্দিষ্ট বর্তমান স্তর কনফিগার করা হয়. একটি H230 একটি H211 স্লট মধ্যে ড্রপ আপডেট এম্প্লিফায়ার পরামিতি ছাড়া,এবং বর্তমান নিয়ন্ত্রণ লুপ ভুল আচরণ করবে, যা নিম্ন গতিতে অক্ষের কম্পন বা অস্থিতিশীলতার কারণ হতে পারে

এই ইউনিট সম্পর্কে H211 কি বলে?

FANUC এর α সিরিজের পার্ট নাম্বার কনভেনশনে, H এর পরে উপসর্গটি ড্রাইভের অক্ষের কনফিগারেশন এবং বর্তমান আউটপুট স্তরকে একটি ধারাবাহিক নিদর্শন অনুসারে কোড করে। A06B-6102-H211 এর জন্যঃ

প্রধান"২"নিশ্চিত করে যে এটি একটিদ্বৈত অক্ষ মডিউলA06B-6102 পরিবারের জন্য এটি স্ট্যান্ডার্ডঃ প্রতি অক্ষের জন্য স্বতন্ত্র বর্তমান নিয়ন্ত্রণের সাথে একটি ভাগ করা শক্তি বিভাগ,ক্যাবিনেটের একটি ড্রাইভ স্লট থেকে দুটি অক্ষ নিয়ন্ত্রণ করার অনুমতি দেয়.

ট্রেলিং"১১"এই বৈকল্পিকটি α সিরিজের দ্বৈত-অক্ষের লাইনআপে বর্তমান রেটিং স্কেলের নীচের প্রান্তে রাখে।এটি সর্বজনীনভাবে লাইটারগুলিতে ব্যবহৃত ′′ মোটরগুলির সাথে কম অবিচ্ছিন্ন বর্তমানের প্রয়োজনীয়তার সাথে সার্ভো মোটরগুলির সাথে মেলে এমন স্তর, একটি সিএনসি সিস্টেমে আরো নির্ভুলতা-ভিত্তিক অক্ষ।

ক্রেতাদের জন্য একটি প্রাকটিক্যাল নোটঃ এই পৃষ্ঠার ইউআরএলে স্ট্রিং "AO6B-6IO2-H2II" রয়েছে এটি একটি সাধারণ ওসিআর এবং ফন্ট রেন্ডারিং শিল্পকর্ম যেখানে সংখ্যাসূচক শূন্য (0) অক্ষর O হিসাবে ভুলভাবে পড়া হয়,এবং সংখ্যা এক (1) ভুলভাবে I অক্ষর হিসাবে পড়া হয়. প্রকৃত অংশ সংখ্যা স্পষ্টভাবে হয়A06B-6102-H211যখন মেশিন ডকুমেন্টেশন ক্রস রেফারেন্স,সর্বদা শারীরিক নামপ্লেটের লেবেলের সাথে যাচাই করুন এবং ডিজিটাল তালিকাগুলিতে অপটিকাল অক্ষরের বিভ্রান্তিকে FANUC অংশ নম্বরগুলির সাথে একটি পরিচিত বিপদ হিসাবে আচরণ করুন.

বিশেষ উল্লেখ

যেখানে H211 বাস্তব মেশিন কনফিগারেশনে ফিট করে

এইচ২১১-এর নিম্ন প্রবাহ স্তর এটিকে নিম্নলিখিত দৃশ্যকল্পগুলির জন্য উপযুক্ত করে তোলে, যা সব ক্ষেত্রেই সাধারণঃ

ক্ষুদ্র বিন্যাসের সিএনসি টার্ন এবং টার্নিং সেন্টারতাদের ক্রস স্লাইড এবং ক্যারেজ অক্ষগুলিতে কমপ্যাক্ট সার্ভো মোটর রয়েছে। এই মেশিনগুলির জন্য একটি বড় মেশিনিং সেন্টারের বর্তমান হেডরুমের প্রয়োজন নেই এবং তাদের সার্ভো মোটরগুলি সেই অনুযায়ী মেলে।এই কনফিগারেশনে একটি ড্রাইভ ক্যাবিনেট পুরো H211 মডিউল ব্যবহার করতে পারে, পরিবর্তে মিশ্র H211/H230 বিন্যাস ভারী তিন অক্ষের মেশিনে দেখা যায়।

ওয়্যার ইডিএম মেশিন, যেখানে অক্ষের আন্দোলন ধীর, অত্যন্ত সুনির্দিষ্ট, এবং কাজ টুকরা বিরুদ্ধে সর্বনিম্ন যান্ত্রিক লোড জড়িত। এই ধরনের মেশিনে সার্ভো অক্ষের বর্তমান চাহিদা ধারাবাহিকভাবে কম,এবং একটি নিম্ন স্তরের পরিবর্ধক যে অপারেটিং পরিবেশের জন্য সঠিক স্পেসিফিকেশন.

ঘূর্ণন এবং সূচকীয় অক্ষমেশিনিং সেন্টারে যেখানে প্রাথমিক কাজের অক্ষ (X, Y, Z) উচ্চতর বর্তমান মডিউল ব্যবহার করতে পারে,কিন্তু একটি সহায়ক চতুর্থ বা পঞ্চম অক্ষ একটি ঘূর্ণন টেবিল বা সূচক মাথা নিয়ন্ত্রণ অনেক হালকা লোড অধীনে কাজ করেএই মিশ্র কনফিগারেশনে, হালকা অক্ষগুলির জন্য H211 মডিউল এবং একই ক্যাবিনেটের প্রাথমিক অক্ষগুলির জন্য H215 বা H230 একটি সাধারণ বিন্যাস।

কমপ্যাক্ট সার্ভো মোটর সহ পুরোনো ফ্রিজিং মেশিন, যেখানে মূল মেশিন নির্মাতা ডিজাইনের কাটিয়া আবরণ এবং অক্ষ ভ্রমণের সাথে বিশেষভাবে মেলে ছোট মোটর নির্বাচন করেছেন।এই মেশিন প্রায়ই কম বর্তমান ড্রাইভ মডিউল একটি পূর্ণ ক্যাবিনেট আছে.

অবস্থা এবং গ্যারান্টি

নতুন / মূল ইউনিটএকটি উপযুক্ত প্যাকেজিং মধ্যে uninstalled কারখানা স্টক হয়,১২ মাসের গ্যারান্টিএই মেশিনগুলি সঠিক পছন্দ যখন মেশিনটি অবিচ্ছিন্ন উত্পাদনে থাকে এবং নির্ভরযোগ্যতার প্রত্যাশা সর্বোচ্চ হয়।

পরীক্ষিত পুনর্নির্মাণ ইউনিটতারা বন্ধ বা আপগ্রেড মেশিন থেকে আসা, অপারেটিং অবস্থার অধীনে কার্যকরীভাবে যাচাই করা হয়েছে এবং একটি৩ মাসের গ্যারান্টিতারা পরিকল্পিত খুচরা মজুদ, কম ব্যবহারের মেশিন বা বাজেট সংবেদনশীল মেরামতের জন্য একটি ব্যবহারিক বিকল্প যেখানে একটি নিশ্চিত কাজ ইউনিট লক্ষ্য।

সমস্ত গ্যারান্টি দাবি মূল লেবেল অক্ষত থাকা প্রয়োজন। ইউনিট ক্ষতিগ্রস্ত, অসম্পূর্ণ,অথবা বর্ণনার সাথে মিলে না থাকলে, আগমনের দিন বা পরের কার্যদিবসে রিপোর্ট করা উচিত, যেখানে সম্ভব ছবি সহ। স্বাভাবিক অপারেটিং অবস্থার অধীনে প্রাপ্তির 4 দিনের মধ্যে অ-কার্যকরী ইউনিটগুলি ফেরত বা প্রতিস্থাপনের যোগ্য।গ্যারান্টি ভুল ইনস্টলেশন থেকে ক্ষতি আবরণ করে না, মোটর-সাইড ফল্ট প্রসারণ, বা পরামিতি কনফিগারেশন ত্রুটি বিতরণ পরে প্রয়োগ করা হয়।

অর্ডার এবং লজিস্টিক

ডিসপেক্টর:2 থেকে 4 কার্যদিবসের পরে পেমেন্ট নিশ্চিতকরণ, আমাদের গুয়াংজু গুদাম থেকে.

শিপিং:আন্তর্জাতিক ডেলিভারির জন্য ডিএইচএল এবং ফেডেক্স। স্থানীয় গুয়াংজু গুদাম পিকআপ উপলব্ধ এবং সরাসরি ব্যবস্থা করা যেতে পারে। Combined shipping applies when multiple parts are ordered together — a useful option when sourcing several drive components for a single machine repair or a spare parts program covering multiple machines.

অর্থ প্রদানঃসমস্ত অর্ডার মানের জন্য T/T ব্যাংক ট্রান্সফার। USD $500 পর্যন্ত অর্ডারের জন্য PayPal এবং ওয়েস্টার্ন ইউনিয়ন।

কাস্টমস:সমস্ত আমদানি শুল্ক, কর, এবং গন্তব্য দেশের ফি ক্রেতার দায়িত্ব।যেসব অঞ্চলে স্ট্যান্ডার্ড ডিএইচএল/ফেডএক্স পরিষেবা সীমাবদ্ধ বা অনুপলব্ধ, সেখানকার ক্রেতাদের অর্ডার দেওয়ার আগে বিক্রয় দলের সাথে যোগাযোগ করা উচিত যাতে বিকল্প সরবরাহ ব্যবস্থা নিয়ে আলোচনা করা যায়. প্রথমে চেক না করেই সব গন্তব্যে পরিষেবা উপলব্ধ বলে মনে করবেন না।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: আমি দ্রুত H211 সোর্স করতে পারি না এবং মেশিনটি বন্ধ আছে। আমি সঠিক অংশের জন্য অপেক্ষা করার সময় উত্পাদন চালানোর জন্য একটি H215 সাময়িকভাবে প্রতিস্থাপন করতে পারি?

শারীরিকভাবে, একটি H215 একটি H211 এর মতো একই স্লট ফিট করবে ¢ ফর্ম ফ্যাক্টরটি একই। তবে,এটি সঠিকভাবে কাজ করার জন্য, সিএনসিতে সার্ভো এম্প্লিফায়ার প্যারামিটার আপডেট করা প্রয়োজন যাতে এটি H215 এর বর্তমান রেটিং বৈশিষ্ট্যগুলির সাথে মেলে. এই পরামিতি পরিবর্তন ছাড়া, যে মডিউল উভয় অক্ষের জন্য বর্তমান নিয়ন্ত্রণ লুপ ভুল রেফারেন্স তথ্য বিরুদ্ধে কাজ করা হবে, যা সূক্ষ্ম অবস্থান ত্রুটি হতে পারে,নিম্ন গতির অস্থিরতা, বা অপ্রত্যাশিত অ্যালার্ম অবস্থা. পরামিতি আপডেট নিজেই FANUC servo পরামিতি কনফিগারেশন সঙ্গে পরিচিত কেউ জন্য প্রযুক্তিগতভাবে কঠিন নয়,কিন্তু এটা করতে হবে এবং তারপর অক্ষ পরীক্ষা সরানো সঙ্গে যাচাই করা হয় উৎপাদন জন্য মেশিন বিশ্বাস করার আগে. The key risk is that the temporary fix may alter the machine's servo tuning in ways that affect part quality subtly — always revert to the correct H211 variant and restore original parameters as soon as the correct part is available.

প্রশ্ন ২ঃ কেন পণ্যের তালিকা "AO6B-6IO2-H2II" দেখায়?

না, এটি অপটিক্যাল অক্ষর স্বীকৃতি (ওসিআর) এর মাধ্যমে প্রদর্শিত একই অংশ নম্বর। FANUC তাদের কিছু লেবেলিংয়ে একটি ফন্ট ব্যবহার করে যেখানে সংখ্যা "0" (শূন্য) এবং অক্ষর "O" চাক্ষুষভাবে অনুরূপ,যেমন সংখ্যা "1" (এক) এবং অক্ষর "I"যখন অংশ নম্বর লেবেলগুলি ছবি থেকে স্ক্যান বা টাইপ করা হয়, তখন এই অক্ষরগুলি প্রায়শই ডিজিটাল রেকর্ডে স্থানান্তরিত হয়।সঠিক পার্ট নম্বর সবসময় A06B-6102-H211 সমস্ত সংখ্যাসূচক প্রথম অক্ষর A এর পরে. এই অংশ বা ক্রস-রেফারেন্সিং মেশিন ডকুমেন্টেশন অনুসন্ধান করার সময়, "AO6B-6IO2-H2II" এবং "A06B6102H211" একই ইউনিট হিসাবে বিবেচনা করুন।FANUC সরঞ্জামগুলির উপর শারীরিক নামের প্লেটগুলি অনুমোদিত উল্লেখ; ডিজিটাল ট্রান্সক্রিপশনগুলি প্রকৃত হার্ডওয়্যার লেবেলের সাথে যাচাই করা উচিত।

প্রশ্ন 3: আমাদের মেশিনটি পুনরায় চালু হওয়ার আগে প্রায় দুই বছর ধরে সঞ্চয়স্থানে ছিল। ড্রাইভটি ব্যর্থ হয়নি it এটি কেবল মেশিনের সাথে সংরক্ষণ করা হয়েছিল।ড্রাইভ চালু করার আগে আমাদের কি কিছু করতে হবে?

বর্ধিত স্টোরেজ এই প্রজন্মের সার্ভো এম্প্লিফায়ারগুলির জন্য দুটি সম্ভাব্য উদ্বেগ প্রবর্তন করে।ডিসি বাস বিভাগে ইলেক্ট্রোলাইটিক ক্যাপাসিটারগুলি দীর্ঘ সময়ের জন্য চালিত না হলে ধীরে ধীরে তাদের চার্জ ক্ষমতা হারাবে . দুই বছর বা তার বেশি সময় ধরে সংরক্ষণের জন্য নিয়ন্ত্রিত পাওয়ার-আপ সিকোয়েন্সের পরামর্শ দেওয়া হয়ঃত্রিশ থেকে ষাট মিনিটের সময়সীমার মধ্যে কম ভোল্টেজে একটি পরিবর্তনশীল ট্রান্সফরমার (ভ্যারিয়াক) ব্যবহার করে ধীরে ধীরে ড্রাইভটি আনুন, যা পূর্ণ ভোল্টেজ প্রয়োগের আগে ধীর অবস্থার অধীনে ক্যাপাসিটরগুলিকে পুনর্নির্মাণের অনুমতি দেয়।সংযুক্ত করার আগে স্টোরেজ চলাকালীন আর্দ্রতার সংস্পর্শে আসা কোনও সংযোগকারী বা যোগাযোগের পৃষ্ঠগুলি অক্সিডেশনের জন্য পরীক্ষা করা উচিত. অভ্যন্তরীণভাবে ড্রাইভটি নিজেই কনডেনসেশন ক্ষতির প্রমাণের জন্য পরিদর্শন করা উচিত। যদি স্টোরেজ পরিবেশটি জলবায়ু নিয়ন্ত্রিত হয় এবং ইউনিটটি মূল প্যাকেজিংয়ে সংরক্ষণ করা হয়,ঝুঁকি কম কিন্তু ক্যাপাসিটর কন্ডিশনার ধাপটি সঞ্চয়স্থানের অবস্থার নির্বিশেষে একটি যুক্তিসঙ্গত সতর্কতা.

প্রশ্ন 4: আমরা একাধিক ছোট সিএনসি মেশিনের রক্ষণাবেক্ষণ পরিচালনা করি এবং কয়েকটি সম্ভাব্য ড্রাইভ সমস্যার জন্য চিহ্নিত করা হয়েছে। মডিউলগুলি অপসারণ এবং শিপিং ছাড়াই ড্রাইভের স্বাস্থ্য পরীক্ষা করার কোনও উপায় আছে কি?

α সিরিজের সার্ভো এম্প্লিফায়ার স্বাস্থ্যের ইন-সাইট মূল্যায়নের কিছু ব্যবহারিক সীমাবদ্ধতা রয়েছে, তবে মডিউল অপসারণের প্রয়োজন নেই এমন দরকারী ডায়াগনস্টিক পদ্ধতি রয়েছে।CNC নিয়ামক এর সার্ভো ডায়াগনস্টিক স্ক্রিন বর্তমান প্রতিক্রিয়া তথ্য প্রদর্শন করতে পারেন, গতির ত্রুটি, এবং রিয়েল টাইমে অবস্থানের ত্রুটি এই মানগুলির অস্বাভাবিক নিদর্শনগুলি স্বাভাবিক অক্ষ গতির সময় একটি সম্পূর্ণ ত্রুটি ঘটে যাওয়ার আগে ড্রাইভ সম্পর্কিত অবনতি নির্দেশ করতে পারে।এম্প্লিফায়ারের স্ট্যাটাস এলইডি অনেক α সিরিজ মডিউল উপর ত্রুটি ইতিহাস তথ্য প্রদান: পুনরাবৃত্তিমূলক অস্থায়ী এলার্মগুলির একটি প্যাটার্ন যা পাওয়ার চক্রের উপর পরিষ্কার করে, বা এলার্মগুলি নির্দিষ্ট লোডের অবস্থার সাথে সম্পর্কিত,প্রায়ই সীমিত তাপ কর্মক্ষমতা বা দুর্বল IGBT সুইচিং সঙ্গে একটি ড্রাইভ নির্দেশ করেড্রাইভ কুলিং ভ্যানগুলির শারীরিক পরিদর্শন মূল্যবান। ব্যর্থ বা ধীর ভ্যানগুলি ড্রাইভের ত্বরান্বিত অবনতির প্রধান কারণ।যদি কোনও নির্দিষ্ট অক্ষের জন্য মোটর বা তারের স্পষ্ট কারণ ছাড়াই বেশ কয়েক মাস ধরে অন্তর্বর্তী সার্ভো এলার্ম উত্পাদন করা হয়েছে, এই অক্ষের ড্রাইভ মডিউলটি তদন্তের জন্য একটি যুক্তিসঙ্গত পরবর্তী ফোকাস।

প্রশ্ন ৫: আমরা আগামী কয়েক মাসের মধ্যে একাধিক অর্ডারে বেশ কয়েকটি অংশ ক্রয় করছি।মূল্য নির্ধারণ এবং শিপিংয়ের ক্ষেত্রে সর্বোত্তম ফলাফল পেতে এই ক্রয়গুলিকে কাঠামোগত করার কোনও পছন্দসই উপায় আছে কি??

দীর্ঘ সময়ের জন্য একাধিক মেশিনকে আচ্ছাদন করে এমন একটি কাঠামোগত রক্ষণাবেক্ষণ কর্মসূচির জন্য,সর্বাধিক কার্যকর পদ্ধতি হল একটি কনসোল্ডেড প্রয়োজনীয়তা তালিকা প্রাক-উপস্থাপন করা all সমস্ত প্রত্যাশিত অংশ সংখ্যা, আনুমানিক পরিমাণ, এবং মোটামুটি সময়সূচী ️ এমনকি যদি পৃথক অর্ডারগুলি পর্যায়ক্রমে স্থাপন করা হয়। এটি বিক্রয় দলকে একবারে সমস্ত প্রয়োজনীয় রূপগুলির জন্য বিশ্বব্যাপী উপলব্ধতা পরীক্ষা করতে দেয়,সীমিত স্টক বা দীর্ঘ উত্পাদন সীসা সময় আছে যে কোন পতাকা, এবং পূর্ববর্তী অর্ডারে কোন আইটেমগুলিকে অগ্রাধিকার দেওয়া উচিত সে সম্পর্কে প্রত্যাশা স্থাপন করে। এটি অংশগুলির লটের জন্য সমন্বিত শিপিংয়ের ব্যবস্থা নিয়ে আলোচনা করার ভিত্তি তৈরি করে,যা পৃথক চালানের তুলনায় একক মালবাহী খরচ হ্রাস করে. Maintenance managers who plan their α Series spare parts procurement quarterly rather than reactively typically face fewer emergency sourcing situations and lower total parts costs — the secondary market for these drives rewards buyers who aren't operating under production-down pressure.

সঠিক স্তর, সঠিক অক্ষ, নিশ্চিত জাপান থেকে আসা।
