| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A06B-0126-B077 |
পার্ট নম্বরঃA06B-0126-B077
সিরিজ:ALPHA এসি সার্ভো মোটর
মডেলঃaC6 / 2000
অবস্থা:নির্মাতার দ্বারা বন্ধ ️ পুনর্নির্মাণ এবং অতিরিক্ত স্টক উপলব্ধ
অবস্থা:পুনর্নির্মাণ / বিনিময় / উদ্বৃত্ত
দ্যFanuc A06B-0126-B077একটি কমপ্যাক্ট ALPHA সিরিজ এসি সার্ভো মোটর ¢ মডেল aC6/2000 ¢ ছোট থেকে মাঝারি সিএনসি মেশিন টুলস এর হালকা অক্ষ ড্রাইভ এবং সহায়ক পজিশনিং ফাংশন জন্য নির্মিত। 0.6 kW নামমাত্র আউটপুট,6 এনএম স্ট্যান্ড টর্ক, ২,০০০ আরপিএম সর্বোচ্চ গতি, এবং ৩.৬ এ ক্রমাগত বর্তমান, এটি আলফা মিড-রেঞ্জ পরিবারের হালকা-ডুয়িং মোটরগুলির মধ্যে একটি।
এটিতে অপরিশোধিত শক্তির অভাব রয়েছে যা এটি যথার্থতা এবং নির্ভরযোগ্য দৈনন্দিন অপারেশনে ক্ষতিপূরণ দেয় এবং কম্প্যাক্ট পজিশনিং ড্রাইভ যেখানে এটি রুটিনভাবে মাউন্ট করা হয়েছিল.
13 কেজি ওজনের এবং ALPHA সিরিজের কোপযুক্ত শ্যাফ্ট সহ I64 ইনক্রিমেন্টাল পলস কোডার সহ, aC6/2000 তার প্রজন্মের মেশিন টুলগুলিতে একটি পরিচিত উপস্থিতি ছিল।

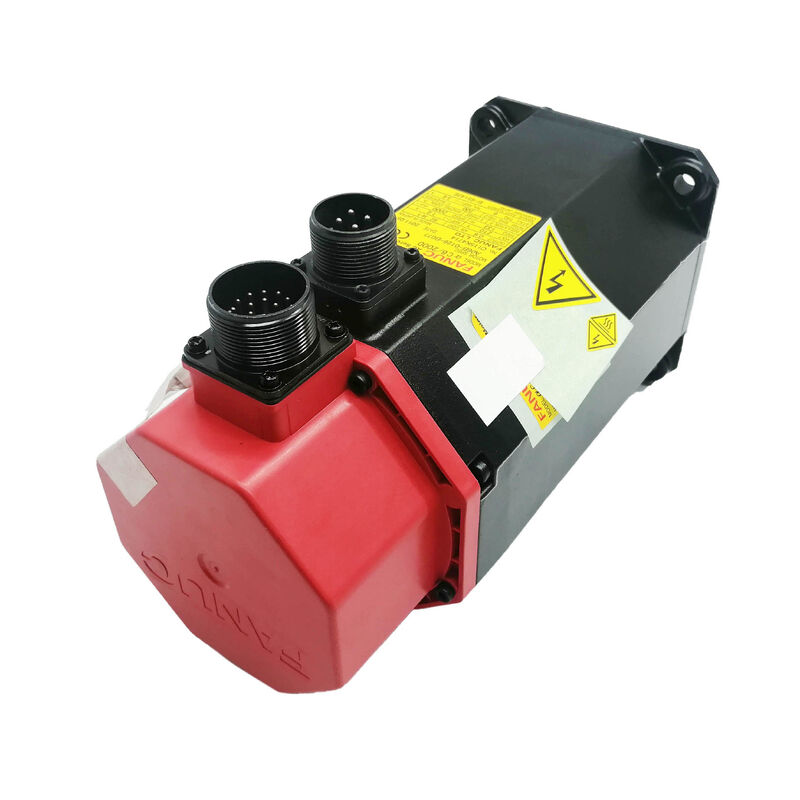

The red end cap identifies it as the ALPHA series — a product generation whose installed base remains active in shops and production facilities where proven machines continue running long after the motors that drive them have left Fanuc's active catalogueএই মোটরটি বন্ধ হয়ে গেছে, কিন্তু প্রতিস্থাপনের চাহিদা অব্যাহত রয়েছে, এবং A06B-0126-B077 এর জন্য পুনর্নবীকরণ এবং উদ্বৃত্ত বাজার এই চলমান বাস্তবতা প্রতিফলিত করে।
| প্যারামিটার | মূল্য |
|---|---|
| নামমাত্র আউটপুট | 0.6 কিলোওয়াট |
| স্টল টর্চ | ৬ এনএম |
| নামমাত্র বর্তমান | 3.6 এ (আরএমএস) |
| সর্বাধিক গতি | 2,000 RPM |
| এনকোডার | I64 ইনক্রিমেন্টাল পলস কোডার (64,000 পিপিআর) |
| শ্যাফ্টের ধরন | কনিযুক্ত শ্যাফ্ট |
| ব্রেক | কোনটিই |
| ওজন | ১৩ কেজি |
| সিরিজ | আলফা ∙ এসি৬/২০০০ |
| নির্মাতার অবস্থা | বন্ধ |
০.৬ কিলোওয়াট আউটপুট এবং ৬ এনএম স্ট্যান্ড টর্ক এসি৬/২০০০ কে আলফা পরিবারের একটি নির্দিষ্ট পয়েন্টে স্থাপন করে।স্ট্যান্ড মকটি A6/2000 (A06B-0127-B077) এবং A6/3000 (A06B-0128-B077) ভেরিয়েন্টের সাথে একই।.
এই ভেরিয়েন্টগুলির মধ্যে কী পরিবর্তন হয় তা হ'ল গতির সিলিং এবং এর সাথে সম্পর্কিত বৈদ্যুতিক বৈশিষ্ট্যগুলিঃ aC6/2000 2,উচ্চ গতির ভেরিয়েন্টের তুলনায় কম অপারেটিং ভোল্টেজ এবং বর্তমান এ 000 RPM, যা একই স্ট্যান্ড টর্ক এ একটি ভিন্ন অবিচ্ছিন্ন নামমাত্র শক্তি উত্পাদন করে।
এটি কোন আপস নয়, এটি একটি ডিজাইনের পছন্দ।
২,০০০ RPM এর সিলিং সহ ৬ Nm স্ট্যান্ড টর্ক সহ ০.৬ কিলোওয়াট মোটরটি এমন অক্ষের জন্য ডিজাইন করা হয়েছে যা ধ্রুবক কিন্তু পরিমিত লোডের অধীনে কম থেকে মাঝারি গতিতে কাজ করে।
এই মোটর চালিত সার্ভো এম্প্লিফায়ার কম বর্তমান চাহিদা পরিচালনা করে, মোটর তার নামমাত্র বর্তমানের তুলনায় আরো তাপীয় হেডরুম দিয়ে চালায়,এবং সামগ্রিক অক্ষ ড্রাইভ সিস্টেম তার নামমাত্র মধ্যে চাপ ছাড়া কাজ করে ০ যদি অ্যাপ্লিকেশন লোড মোটর এর ক্ষমতা সঙ্গে মিলে যায়.
ক্ষুদ্র যন্ত্রপাতি কেন্দ্র, ড্রিলিং মেশিন, এবং মাল্টি-অক্ষ টার্ন যেখানে aC6/2000 লাগানো ছিল, এই মোটর সেকেন্ডারি অক্ষ হ্যান্ডেলসরঞ্জাম ম্যাগাজিন যন্ত্রপাতি, এবং উপ-অক্ষ ফাংশন যেখানে 2,000 RPM গতি এবং 6 Nm টর্ক সমন্বয় যান্ত্রিক লোড এবং সংশ্লিষ্ট চক্র হার জন্য সঠিক স্পেসিফিকেশন ছিল।
মোটরটির বিনয়ী আউটপুট রেটিং সত্ত্বেও, কোপিয়ার শ্যাফ্ট একটি সুনির্দিষ্ট কাপলিং জ্যামিতি নির্দিষ্ট করে যা এটিকে ALPHA পরিবারের বৃহত্তর কোপিয়ার শ্যাফ্ট ভেরিয়েন্টগুলির মতো একই ডিজাইন বিভাগে রাখে.
শঙ্কু শ্যাফ্ট প্রোফাইলটি চালিত উপাদানকে কেন্দ্র করে ‡ সংযোজক হাব, পলি, বা গিয়ারবক্স ইনপুট ‡ শ্যাফ্ট অক্ষের উপর এককভাবে।হস্তক্ষেপ ফিট এটি তৈরি করে একটি সাধারণ clamping-শুধুমাত্র সোজা খাদ বিন্যাস তুলনায় দীর্ঘ সেবা জীবন উপর eccentricity জমে আরো ধ্রুবক এবং আরো প্রতিরোধী.
০.৬ কিলোওয়াট এবং ৬ এনএম এ, টর্কে পরিচালনা করার জন্য কোপার শ্যাফ্টের প্রয়োজন হয় না ∙ ক্ল্যাম্পিং কপলিংগুলি সহজেই কম টর্কে পরিচালনা করে।
এর উপস্থিতি এই মোটরটি পরিবেশন করা অক্ষ অ্যাপ্লিকেশনগুলির নির্ভুলতার প্রয়োজনীয়তা প্রতিফলিত করেঃ কমপ্যাক্ট পজিশনিং অক্ষ যেখানে শ্যাফ্ট রানআউট পজিশনিং পুনরাবৃত্তি প্রভাবিত করে,এবং যেখানে কোপারের স্ব-কেন্দ্রিক জ্যামিতি এমন একটি পরিবর্তনশীলকে বাদ দেয় যা অন্যথায় প্রতিটি সার্ভিস হস্তক্ষেপে সাবধানে সারিবদ্ধতার প্রয়োজন হয়.
B077 পরিবারের অধীনে সাব-ভেরিয়েন্ট উপসর্গ সিস্টেম বিভিন্ন উপ-স্পেসিফিকেশন নির্দেশ করেঃ # 7000 একটি সাধারণ কোপিক শ্যাফ্ট,যখন # 7075 উপসর্গ একই কোপার শ্যাফ্টের সাথে একই মোটরের সিলড আইপি 67 সংস্করণ নির্দেশ করেপ্রতিস্থাপনের জন্য কোন সাব-ভেরিয়েন্টটি ইনস্টল করা হয়েছে তা নিশ্চিত করার আগে সংযোগ ইন্টারফেসে যান্ত্রিক অসঙ্গতি রোধ করা যায়।
আই 64 প্রতি শ্যাফ্ট ঘূর্ণন প্রতি 64,000 অবস্থান ইমপ্লান্স প্রদান করে ¢ ALPHA সিরিজের অক্ষ স্থাপত্যের জন্য স্ট্যান্ডার্ড ইনক্রিমেন্টাল ফিডব্যাক।
২,০০০ RPM এ, এনকোডার প্রতি সেকেন্ডে ২.১৩ মিলিয়ন ইমপ্লান্স উৎপন্ন করে, feeding the ALPHA servo amplifier's velocity and position control loops with the resolution needed for accurate feedrate regulation and tight position endpoint control across the full operating speed range.
ইনক্রিমেন্টাল অপারেশন মানে মেশিন একটি হোমিং ক্রমের মাধ্যমে প্রতিটি স্টার্টআপ এ পরম অক্ষ অবস্থান নির্ধারণ করে।
কমপ্যাক্ট মেশিনের ধরণগুলিতে যা aC6/2000 ব্যবহার করে, হোমিং সাধারণত দ্রুত হয় ¢ একটি সেকেন্ডারি অক্ষের একটি রেফারেন্স অবস্থানের একটি সংক্ষিপ্ত ট্র্যাভার্স কয়েক সেকেন্ড সময় নেয়,মিনিট নয় এবং এটি স্টার্টআপ ক্রম একটি রুটিন অংশ যে সমস্যা ছাড়া কাজ করে যখন এনকোডার এবং রেফারেন্স সুইচ উভয় ভাল অবস্থায় আছে.
দীর্ঘ সেবা ইতিহাসের সাথে ব্যবহৃত মোটরগুলিতে, এনকোডার সংযোগকারী এবং তার তারের আউটপুট হ'ল অবনতির জন্য সর্বাধিক সংবেদনশীল উপাদান।
13 কেজি এ এই মোটর সিরিজের অনেকের তুলনায় হালকা, কিন্তু এনকোডার এর এক্সপোজার অপারেটিং পরিবেশের
