ইন্ডাস্ট্রিয়াল সার্ভো মোটর
>
|
| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A06B-0033-B077 |
পার্ট নম্বরঃA06B-0033-B077
সিরিজ:বি-সিরিজের এসি সার্ভো মোটর
মডেলঃB3 / 3000
অবস্থা:পুনর্নির্মাণ / বিনিময় / উদ্বৃত্ত

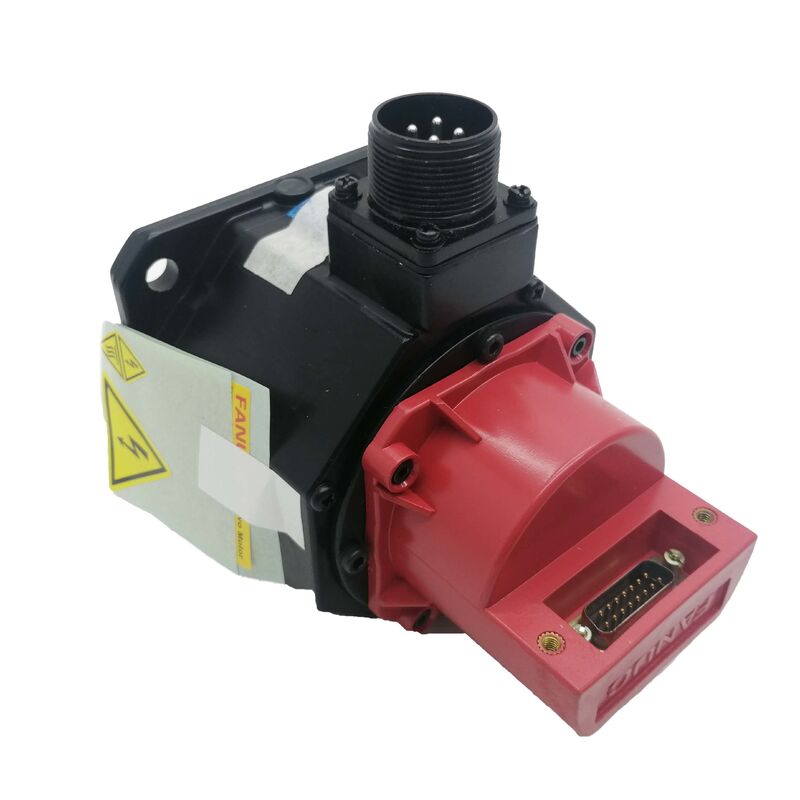

দ্যFanuc A06B-0033-B077এটি একটি কমপ্যাক্ট বি-সিরিজ এসি সার্ভো মোটর ¢ মডেল বি 3/3000 ¢ যা ALPHA এবং BiS পরিবারগুলি গ্রহণের আগে ফ্যানুকের পূর্ববর্তী সার্ভো মোটর প্রজন্মের আরও সক্ষম ইউনিটগুলির একটি প্রতিনিধিত্ব করে।
0.5 কিলোওয়াট অবিচ্ছিন্ন আউটপুট, 5.3 এ, এবং 191 ভোল্টে রেট দেওয়া, এটি সর্বোচ্চ 3,000 আরপিএম চালায় এবং এর ইন্টিগ্রেটেড আই 32 বি ইনক্রিমেন্টাল এনকোডারটির মাধ্যমে নির্ভরযোগ্য ক্লোজ লুপ অক্ষ পারফরম্যান্স সরবরাহ করে।
সোজা শ্যাফ্ট এবং পরিষ্কার মোটর প্রোফাইলের কারণে এটি সহজেই সিএনসি মেশিন টুল ড্রাইভ ট্রেনের সাথে একীভূত করা যায়, এবং এই মেশিনগুলির অনেকগুলি আজও চলছে।
B3/3000 B-সিরিজের টর্ক শ্রেণিতে B2/3000 এর এক ধাপ উপরে অবস্থিত।
মোটর ফ্রেমের আকারের এই ক্রমবর্ধমান পদক্ষেপটি বি 2 এর তুলনায় টর্ক আউটপুটের একটি সংক্ষিপ্ত কিন্তু অর্থপূর্ণ বৃদ্ধি এনেছে।৫ কিলোওয়াট, উভয়ই কমপ্যাক্ট সার্ভো বিভাগে দৃঢ়ভাবে রয়েছে, তবে বি 3 এর সামান্য বৃহত্তর ফ্রেমের অর্থ দীর্ঘমেয়াদী কাজের চক্রের অধীনে আরও ধারাবাহিক তাপীয় পারফরম্যান্স যেখানে বি 2 গরম হবে।
এটি এমন একটি মোটর যেটি বছরের পর বছর ধরে উৎপাদন প্ল্যাটফর্মের সেবা দিয়ে তার খ্যাতি অর্জন করেছে, চিত্তাকর্ষক শিরোনাম সংখ্যা দিয়ে নয়।
এটি কোন আধুনিক পরিমাপ দ্বারা একটি উচ্চ ক্ষমতা ইউনিট নয় ¢ কিন্তু এটি ডিজাইন করা হয় মেশিন উপর, এটি তার নির্ধারিত অক্ষ নির্ভরযোগ্যভাবে হ্যান্ডেল, দীর্ঘ সেবা ব্যবধান জমা,এবং বজায় রাখা সহজ প্রমাণিতএই ট্র্যাক রেকর্ডের কারণেই এখনও A06B-0033-B077 ইউনিটের জন্য একটি সক্রিয় বাজার রয়েছে।
| প্যারামিটার | মূল্য |
|---|---|
| আউটপুট পাওয়ার | 0.5 কিলোওয়াট |
| নামমাত্র বর্তমান | 5.৩ এ |
| নামমাত্র ভোল্টেজ | ১৯১ ভোল্ট |
| সর্বাধিক গতি | 3,000 RPM |
| মোটর সিরিজ | বি সিরিজ |
| মডেল | B3 / 3000 |
| শ্যাফ্টের ধরন | সোজা শ্যাফ্ট |
| এনকোডার | I32B ইনক্রিমেন্টাল |
| প্রয়োগ | সিএনসি অক্ষ ড্রাইভ |
বি-সিরিজের এসি সার্ভো মোটরগুলি ফ্যানুকের সার্ভো বিকাশের একটি পূর্ববর্তী অধ্যায়ের অন্তর্গত, যা আলফা রেড-ক্যাপ মোটর এবং পরবর্তী বিএস পরম এনকোডার সিরিজের আগে একটি প্রজন্ম।
এই মোটরগুলি ডিজাইন এবং নির্মিত হয়েছিল যখন সিএনসি মেশিন টুল শিল্প ডিসি সার্ভো ড্রাইভ থেকে এসি সার্ভো প্রযুক্তিতে রূপান্তরিত হয়েছিল, এবং তারা সেই পরিবর্তনের সময় একটি নির্ভরযোগ্য প্ল্যাটফর্ম সরবরাহ করেছিল।
যেসব মেশিনে এগুলো ইনস্টল করা হয়েছিল সেগুলো এখন পুরোনো, কিন্তু এর মধ্যে উল্লেখযোগ্য সংখ্যক মেশিন এখনও কর্মশালা, রক্ষণাবেক্ষণ কেন্দ্র,এবং উৎপাদন লাইন যেখানে একটি প্রমাণিত মেশিন চলমান রাখার অর্থনীতি প্রতিস্থাপন খরচ অতিক্রম.
বিশেষ করে B3/3000 এর জন্য, 3,000 RPM স্পিড রেটিং এটিকে B- সিরিজের পরিসরের মাঝখানে স্থাপন করেছিল, হালকা প্রান্তে কমপ্যাক্ট টপ-স্পিড ইউনিটগুলি নয়, এবং ধীর গতির নয়,পরিবারের আরও ভারী টর্ক মোটর.
এটি একটি সক্ষম সাধারণ উদ্দেশ্য সার্ভো ছিল যা এটি নির্ধারিত অক্ষগুলির জন্য, এবং এর 191 V / 5।3 একটি বৈদ্যুতিক রেটিং ভাল Fanuc এর servo amplifiers যে প্রজন্মের ক্রমাগত হ্যান্ডেল করার জন্য ডিজাইন করা হয়েছিল মধ্যে হয়.
I32B হল মোটরের পিছনে লাগানো একটি ইনক্রিমেন্টাল এনকোডার, যা সঠিক অক্ষ নিয়ন্ত্রণের জন্য সার্ভো ড্রাইভের প্রয়োজনীয় অবস্থান এবং গতি প্রতিক্রিয়া সংকেত সরবরাহ করে।
ইনক্রিমেন্টাল এনকোডার একটি রেফারেন্স মার্কার ইমপ্লান্টের তুলনায় অবস্থানের তথ্য তৈরি করে, যার অর্থ মেশিনটি প্রতিটি স্টার্টআপে একটি হোমিং ক্রমের মাধ্যমে পরম অক্ষের অবস্থান নির্ধারণ করে।এই CNC প্ল্যাটফর্মের জন্য স্ট্যান্ডার্ড অনুশীলন এই মোটর সঙ্গে জুটিবদ্ধ ছিল ¢ নিয়ন্ত্রণ তার স্বাভাবিক অপারেটিং ক্রম অংশ হিসাবে হোমিং পরিচালনা.
আই৩২বি এর ইমপ্লাস আউটপুট সরাসরি সার্ভো এম্প্লিফায়ারের ফিডব্যাক ইনপুট এ ফিড করে, গতি এবং অবস্থান নিয়ন্ত্রণ লুপ বন্ধ করে দেয়।
এর রেজোলিউশন B3/3000 ডিজাইন করা হয়েছে মেশিন টুল অ্যাপ্লিকেশন অবস্থান সঠিকতা প্রয়োজনীয়তা জন্য উপযুক্ত। any replacement motor sourced for this application must carry the same I32B encoder specification — fitting a motor with a different encoder type or resolution without corresponding servo drive parameter changes will produce position scaling errors and may trigger encoder fault alarms during axis operation.
ব্যবহৃত ইউনিটগুলিতে, এনকোডার প্রায়শই সর্বাধিক স্ক্রিনিংয়ের মূল্যবান উপাদান। শীতল তরল প্রবেশের মাধ্যমে দূষণ, সংযোগকারী ক্ষয়,এবং সঞ্চিত কম্পন ক্লান্তি দীর্ঘ সেবা ইতিহাস সঙ্গে বি সিরিজ মোটর উপর এনকোডার ব্যর্থতা সবচেয়ে সাধারণ মোড হয়.
A motor with a faulty encoder will typically present as an axis position error or runaway condition at the drive — not always immediately obvious as an encoder fault until proper diagnostics are applied.
A06B-0033-B077 এর সরল সোজা শ্যাফ্টটি যথার্থ সার্ভো কপলিংয়ের সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে, যা শ্যাফ্টের ব্যাসার্ধের উপর ক্ল্যাম্পিং শক্তির মাধ্যমে টর্ক প্রেরণ করে।এটি B3/3000 মেশিনের শ্রেণীর সার্ভো-কপলড বোলস্ক্রু অক্ষগুলির জন্য স্ট্যান্ডার্ড বিন্যাস.
একটি কীওয়ে ছাড়াই, শ্যাফ্ট ইনস্টলেশন সঠিক কাপলিং ক্ল্যাম্পিং টর্ক উপর নির্ভর করে, এবং এটি পুনরায় ইনস্টলেশনের সময় যাচাই করা উচিত, বরং অনুমান করা উচিত।
মোটরটির কম্প্যাক্ট শারীরিক মাত্রা B3 ফ্রেম শ্রেণীর জন্য B- সিরিজের মান অনুসরণ করে।
মাউন্টিং বোল্ট প্যাটার্ন, শ্যাফ্ট মাত্রা, এবং সংযোগকারী অবস্থান সিরিজের মধ্যে সামঞ্জস্যপূর্ণ,যা প্রতিস্থাপনের উৎস সরলীকৃত করে ️ একটি সঠিকভাবে নির্দিষ্ট অনুরূপ ইউনিটটি বিদ্যমান মেশিনের মাউন্টকে পরিবর্তন ছাড়াই ফিট করা উচিত.
A06B-0033-B077 এখন সক্রিয়ভাবে উৎপাদন করা হয় না।বিশেষ সার্ভো মেরামত কোম্পানি দ্বারা পরিচালিত এবং বিনিময় প্রোগ্রাম.
এই মোটরের উপর নির্ভরশীল মেশিনগুলি চালানোর জন্য ইনস্টলেশনগুলির জন্য পছন্দটি সাধারণত একটি পুনর্নির্মাণকৃত মূল ইউনিট এবং একটি সম্পূর্ণ অক্ষ ড্রাইভ আপগ্রেডের মধ্যে হয় এবং অনেক পুরানো মেশিনের জন্য,খরচ-লাভ বিশ্লেষণটি মূল স্পেসিফিকেশন বজায় রাখার পক্ষে যতক্ষণ না পরিষেবাযোগ্য মোটর সরবরাহ করা যায়.
পুনর্নির্মাণ করা A06B-0033-B077 মূল্যায়ন করার সময়, শুধুমাত্র একটি চাক্ষুষ পরিদর্শন করার পরিবর্তে নথিভুক্ত পরীক্ষার ফলাফলের উপর জোর দিন।
একটি মোটর যা একটি চাক্ষুষ চেক পাস করে এখনও ক্ষতিগ্রস্ত ঘূর্ণন নিরোধক, প্রান্তিক ভারবহন অবস্থা, বা অবনমিত এনকোডার আউটপুট যা শুধুমাত্র লোড অধীনে প্রদর্শিত হতে পারে।
সেরভো মেরামতের সুপরিচিত কারখানার পুনর্নির্মাণ করা ইউনিটগুলি বিক্রির আগে এই পরামিতিগুলির উপর পরীক্ষা করা হবে এবং এই বয়সের মোটরে যাচাইকরণ গুরুত্বপূর্ণ।
প্রশ্ন 1: কোন Fanuc সার্ভো ড্রাইভ এবং সিএনসি কন্ট্রোল A06B-0033-B077 এর সাথে সামঞ্জস্যপূর্ণ?
B3/3000 মোটর হিসাবে একই প্রজন্মের Fanuc B- সিরিজ সামঞ্জস্যপূর্ণ সার্ভো এম্প্লিফায়ারগুলির সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে।এটি পুরোনো Fanuc সিএনসি নিয়ন্ত্রণ প্ল্যাটফর্মের সাথে একীভূত হয় যা এই মোটরের উত্পাদন সময়ের সময় বর্তমান ছিল.
যদি মটরটি পুনর্নির্মাণ বা মেরামতের ক্ষেত্রে ব্যবহার করা হয়, তবে সার্ভো এম্প্লিফায়ারটি আই 32 বি এনকোডার ইন্টারফেস সমর্থন করে এবং মটর টাইপ প্যারামিটারটি বি 3/3000 স্পেসিফিকেশনের সাথে মেলে কিনা তা নিশ্চিত করুন।ড্রাইভ সামঞ্জস্যতা যাচাই না করে মোটর প্রজন্মের মিশ্রণটি কমিশনিং সমস্যার একটি সাধারণ উত্স.
প্রশ্ন ২ঃ A06B-0033-B077 কি এখনও ফ্যানুক থেকে পাওয়া যায়?
না, এই মোটরটি এখন সক্রিয়ভাবে উৎপাদিত হচ্ছে না। সোর্সিংয়ের বিকল্পগুলি হল পুনর্নির্মাণকৃত অরিজিনাল, যাচাইকৃত অতিরিক্ত নতুন-পুরাতন স্টক ইউনিট, এবং বিশেষজ্ঞ সার্ভো মোটর মেরামতের কোম্পানি থেকে বিনিময় প্রোগ্রাম।
এই মোটরের উপর নির্ভরশীল মেশিনের জন্য,একটি নির্ভরযোগ্য পুনর্নির্মাণ সরবরাহকারীর সাথে একটি সম্পর্ক স্থাপন করা বা তাকের উপর একটি পরীক্ষিত রিপ্লেস রাখা অনির্ধারিত ডাউনটাইমের বিরুদ্ধে সবচেয়ে বাস্তব সম্ভাব্যতা.
প্রশ্ন 3: একই সিরিজের B3/3000 এবং B2/3000 এর মধ্যে পার্থক্য কী?
উভয় মোটর 3,000 RPM এ চালিত হয় এবং একই I32B এনকোডার এবং সোজা শ্যাফ্ট কনফিগারেশন ভাগ করে নেয়। বি 3 বি 2 এর চেয়ে সামান্য বড় ফ্রেম দখল করে,যা ধ্রুবক টর্ক আউটপুট একটি পরিমিত বৃদ্ধি এবং ধ্রুবক কাজের অধীনে উন্নত তাপীয় হেডরুম প্রদান করে.
বৈদ্যুতিক রেটিংগুলি সেই অনুযায়ী পৃথক হয়। এগুলি সরাসরি বিনিময়যোগ্য নয় - মাউন্টিং মাত্রা, শ্যাফ্টের আকার এবং সার্ভো ড্রাইভের পরামিতিগুলি সমস্ত ইনস্টল করা মোটরের স্পেসিফিকেশনের সাথে মেলে।
প্রশ্ন ৪ঃ আমি কিভাবে এই মোটরের আই৩২বি এনকোডার ব্যর্থতা সনাক্ত করতে পারি?
B3/3000 এ এনকোডার ব্যর্থতা সাধারণত অক্ষ অবস্থানের ত্রুটি, অনিয়মিত গতি আচরণ, বা সার্ভো ড্রাইভের এনকোডার ত্রুটি অ্যালার্ম হিসাবে উপস্থিত হয়।সাধারণ কারণ এনকোডার হাউজিং ভিতরে শীতল তরল দূষণ অন্তর্ভুক্ত, সংযোগকারী পিন ক্ষয়, এবং সঞ্চিত কম্পন থেকে সংকেত অবনতি।
Confirming encoder failure specifically requires checking the encoder signal output with an oscilloscope or servo test unit — a clean quadrature signal at the correct pulse count rules out the encoder as the fault source.
প্রশ্ন 5: ইনস্টলেশনের আগে ব্যবহৃত A06B-0033-B077 এ আমার কী পরীক্ষা করা উচিত?
সমস্ত পর্যায়ে ভারসাম্যের জন্য তিন-ফেজ উত্তোলন প্রতিরোধের পরীক্ষা করুন এবং উত্তোলন থেকে মাটিতে বিচ্ছিন্নতা প্রতিরোধের পরিমাপ করুন both উভয়ই উত্তোলনের অবস্থা নির্দেশ করে।সহনশীলতা রুক্ষতা বা ড্র্যাগ জন্য অনুভূত করতে হাতে খাদ ঘোরান.
এনকোডার সংযোগকারীটি ক্ষয়ক্ষতির জন্য এবং ক্যাবল আউটপুটটি ক্ষতিগ্রস্থ বা চূর্ণবিচূর্ণ কিনা তা পরীক্ষা করুন। সংযোগকারী যোগাযোগের অঞ্চলে কোনও দৃশ্যমান রানআউট বা ক্ষতি ছাড়াই শ্যাফটি সোজা কিনা তা পরীক্ষা করুন।একটি অজানা সেবা ব্যাকগ্রাউন্ড সঙ্গে কোন ইউনিট জন্য, একটি সম্পূর্ণ বেঞ্চ পরীক্ষা যার মধ্যে লোড ছাড়াই চালানো এবং এনকোডার সিগন্যাল যাচাইকরণ রয়েছে তা পুনরায় উত্পাদন পরিষেবা দেওয়ার আগে ন্যূনতম মান।
