| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A06B-6117-H304 |

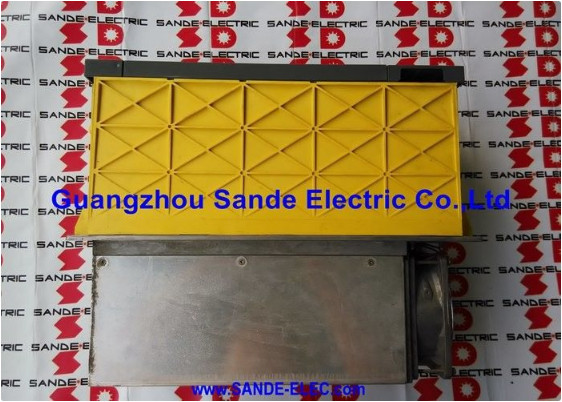

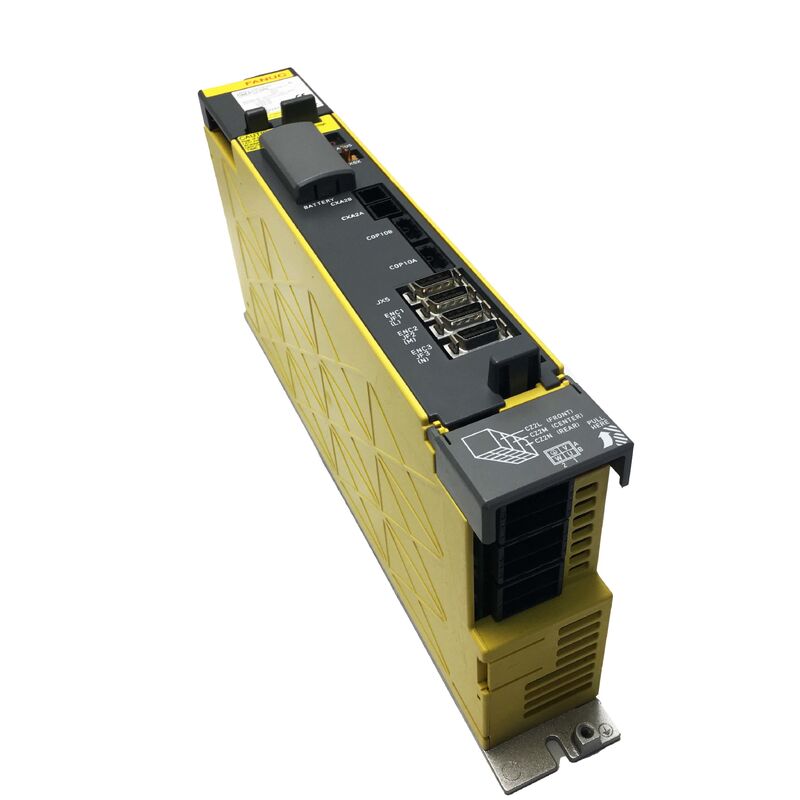

একক মডিউলে তিনটি অক্ষ, একটি অসমত্রিক বর্তমান বিন্যাস সঙ্গে. যে নকশা বিস্তারিত A06B-6117-H304 এর সংজ্ঞায়িত বৈশিষ্ট্য,এবং এটা বোঝা হচ্ছে যে আপনি সঠিক অংশটি অর্ডার করছেন তা নিশ্চিত করার দ্রুততম উপায়.
H304 হল FANUC এর 6117 আলফা আই সার্ভো এম্প্লিফায়ার পরিবারের বৃহত্তম তিন অক্ষের ড্রাইভ।
মনোনীতSVM3-20/20/40i (AiSV-20/20/40), এটি একটি কমপ্যাক্ট ইউনিট থেকে একযোগে তিনটি সার্ভো অক্ষ চালায় তবে একটি সমতুল্য তিন-অক্ষ মডিউলের বিপরীতে যেখানে সমস্ত চ্যানেল একই নামমাত্র বর্তমান বহন করে, H304 এর শক্তি অসমভাবে বরাদ্দ করেঃL এবং M অক্ষের প্রতিটি 6 নম্বরে.5A, যখন N অক্ষ 13A বহন করে।
এই দ্বিগুণ এন-অক্ষের রেটিং এর একটি ব্যবহারিক যুক্তি আছে, এবং এটি মেশিনে এই মডিউলের স্থান নির্ধারণ করে।
স্যান্ড ইলেকট্রিক A06B-6117-H304 নতুন এবং ব্যবহৃত (পরীক্ষিত) অবস্থায় স্টক করে, 0 ¢ 3 কার্যদিবসের মধ্যে বিশ্বব্যাপী প্রেরণের সাথে।
The 6117 series represents FANUC's mainstream 200V Alpha i servo generation — the modular drive family that became the backbone of FANUC's CNC systems through the 0i-C/D and 30i/31i control generations.
পূর্ববর্তী আলফা সিরিজ (6090, 6096) বা বিটা সিরিজ (6130, 6132, 6134) এর বিপরীতে, 6117 আলফা আই লাইনআপটি এইচআরভি 2 এবং এইচআরভি 3 বর্তমান নিয়ন্ত্রণ অ্যালগরিদম নিয়ে এসেছিল,বাহ্যিক হিটসিঙ্ক আর্কিটেকচার সহ একটি পাতলা 60 মিমি মডিউল প্রস্থ, এবং এফএসএসবি ফাইবার অপটিক যোগাযোগ স্ট্যান্ডার্ড হিসাবে।
এই মডিউলগুলি একটি এআইপিএস পাওয়ার সাপ্লাই মডিউলের পাশাপাশি একটি ভাগ করা ডিসি বাস ক্যাবিনেটে ইনস্টল করা হয়, যা ইনকামিং 200V এসিকে নিয়ন্ত্রিত ডিসি বাসে রূপান্তর করে।
এইচ৩০৪ এর নামমাত্র ডিসি বাস ইনপুট ২৮৩ ০৩২৫ ভি ডিসি মোট ৯.৫ কিলোওয়াট ০ যে পাওয়ার বাজেট তিনটি অক্ষকে খাওয়ায়, এবং আপনি যখন আপনার ক্যাবিনেটের কনফিগারেশনের জন্য পাওয়ার সাপ্লাইয়ের আকার নির্ধারণ করছেন তখন এটি বোঝা গুরুত্বপূর্ণ।
6117 পরিবারের মধ্যে, মডিউল এক-অক্ষ (H1xx), দ্বৈত-অক্ষ (H2xx), তিন-অক্ষ (H3xx) থেকে বিস্তৃত। H304 তিন-অক্ষের পরিসরের শীর্ষে অবস্থিত,এইচ৩০৩ থেকে তার অসামত্রিক অক্ষ বর্তমান বরাদ্দ দ্বারা পৃথক.
SVM3-20/20/20i (H303) এবং SVM3-20/20/40i (H304) উভয়ই একই পরিবারের তিন-অক্ষের মডিউল এবং প্রথম নজরে H304 একটি আপগ্রেড চ্যানেল সহ একটি H303 এর মতো দেখায়।কিন্তু নকশা পছন্দ সিএনসি যন্ত্র কেন্দ্র বাস্তব অক্ষ লোড পার্থক্য প্রতিফলিত.
একটি আদর্শ উল্লম্ব যন্ত্র কেন্দ্র, X এবং Y অক্ষ অনুভূমিক সমতল মধ্যে টেবিল এবং কলাম সরানো ¢ এই অপেক্ষাকৃত হালকা সরানো হয়, এমনকি গতিতে,কারণ মাধ্যাকর্ষণ অনুভূমিক গতির বিরুদ্ধে কাজ করে নাZ অক্ষ ভিন্ন।
এটি স্পিন্ডল হেড বা টেবিলকে উল্লম্বভাবে সরিয়ে দেয়, সরাসরি মহাকর্ষের বিপরীতে, প্রায়শই একটি ভারী কাজের টুকরোর বিরুদ্ধে clamping।
Z- অক্ষ কাটা ফিড দিকের উচ্চতর কাটা বাহিনী জড়িত।এন অক্ষ ∙ যা অনেক মেশিন কনফিগারেশনে Z- অক্ষ বা অনুরূপ লোড প্রাথমিক অক্ষের সাথে সংযুক্ত ∙ অতিরিক্ত 13A নামমাত্র বর্তমান ক্ষমতা থেকে উপকৃত হয়.
এই কারণেই একটি H304 একটি H303 দ্বারা প্রতিস্থাপন করা সহজ নয়ঃ আপনার মেশিনের N- অক্ষ মোটরটি H304 এর 13A নামমাত্র আউটপুটের সাথে মেলে। এটি একটি 6 থেকে চালানো।5A চ্যানেল স্বাভাবিক কাটা অবস্থার অধীনে অতিরিক্ত বর্তমান উপর ত্রুটি এম্প্লিফায়ার কারণ হবে.
| প্যারামিটার | বিস্তারিত |
|---|---|
| পার্ট নম্বর | A06B-6117-H304 |
| এছাড়াও বলা হয় | A06B6117H304 |
| FANUC নামকরণ | SVM3-20/20/40i / AiSV-20/20/40 |
| সিরিজ | FANUC 6117 আলফা আই |
| অক্ষ গণনা | ৩-অক্ষ (এল + এম + এন) |
| নামমাত্র ইনপুট | ২৮৩-৩২৫ ভোল্ট ডিসি, ৯.৫ কিলোওয়াট |
| L-Axis নামমাত্র আউটপুট বর্তমান | 6.5 এ |
| এম-অক্ষের নামমাত্র আউটপুট বর্তমান | 6.5 এ |
| এন-অক্ষের নামমাত্র আউটপুট বর্তমান | ১৩ এ |
| নামমাত্র আউটপুট ভোল্টেজ | ২৪০ ভি এসি |
| কন্ট্রোল ইন্টারফেস | FSSB (ফাইবার অপটিক সিরিয়াল সার্ভো বাস) |
| এইচআরভি সমর্থন | HRV2 এবং HRV3 |
| অভ্যন্তরীণ ওয়্যারিং বোর্ড | A16B-2203-0680 |
| অভ্যন্তরীণ নিয়ন্ত্রণের পিসিবি | A20B-2101-004x |
| ট্রানজিস্টর কনফিগারেশন | দুটি 600V/50A মডিউল (L, M অক্ষ) + একটি বড় মডিউল (N অক্ষ) |
| দৈহিক প্রস্থ | ৬০ মিমি |
| ঠান্ডা | বাহ্যিক হিটসিঙ্ক + অভ্যন্তরীণ এবং বাহ্যিক শীতলতা ভ্যান |
| সামঞ্জস্যপূর্ণ মোটর | ai4/4000 থেকে ai8/3000i আলফা আই এসি সার্ভো মোটর |
| সামঞ্জস্যপূর্ণ সিএনসি | FANUC 0i-C/D, 30i, 31i, 32i |
| প্রয়োজন | এআইপিএস পাওয়ার সাপ্লাই মডিউল (২০০ ভি সিরিজ) |
| নির্মাতা | FANUC, জাপান |
| সার্টিফিকেশন | সিই |
| উপলভ্য অবস্থা | নতুন / ব্যবহৃত (পরীক্ষিত) |
| MOQ | ১ টুকরা |
| দৈনিক সরবরাহ | ১০০ পিসি পর্যন্ত |
| প্রেরণ | নিশ্চিত পেমেন্ট থেকে ০৩ কার্যদিবস |
| প্যাকেজ | মূল প্যাকিং |
দুটি মডিউল প্রায় একই চেহারা. একই সিরিজ, একই শারীরিক প্রস্থ, একই FSSB ইন্টারফেস, একই মন্ত্রিসভা ফিট. অংশ নম্বর শেষে সংখ্যা কোড শুধুমাত্র পার্থক্যকারী যে বিষয়:
A06B-6117-H303= এসভিএম৩-২০/২০/২০/২০আই ∙ ৬.৫ এ নামমাত্র আউটপুট এ তিনটি অক্ষ।যখন মেশিনের তিনটি অক্ষের অনুরূপ বর্তমানের প্রয়োজনীয়তা থাকে তখন ব্যবহৃত হয় often প্রায়শই ছোট মেশিনিং সেন্টার বা মেশিনে পাওয়া যায় যেখানে জেড-অক্ষের লোডিং এক্স / ওয়াই এর চেয়ে উল্লেখযোগ্যভাবে ভারী নয়.
A06B-6117-H304= SVM3-20/20/40i L এবং M অক্ষ 6.5A এ, N অক্ষ 13A এ। তৃতীয় অক্ষটি ভারী যান্ত্রিক লোড বহন করে এবং উচ্চতর অবিচ্ছিন্ন বর্তমান ক্ষমতা প্রয়োজন হলে ব্যবহৃত হয়।
যদি আপনার মেশিনটি মূলত একটি H304 দিয়ে সজ্জিত করা হয় এবং আপনি একটি H303 ইনস্টল করেন তবে সিস্টেমটি সঠিকভাবে শুরু করতে পারে তবে কোনও অর্থপূর্ণ কাটার চাপের অধীনে N- অক্ষে ত্রুটি হবে। বিপরীতভাবে, fitting an H304 in place of an H303 is generally feasible from a hardware perspective if the aiPS power supply budget supports it — but this should always be confirmed against your machine's original electrical documentation before installation.
নতুন ইউনিটএকটি নতুন ইউনিট সার্ভিস ইতিহাসের অনিশ্চয়তা দূর করে যেখানে তিন অক্ষের ব্যর্থতা সম্পূর্ণ মেশিনের ডাউনটাইম মানে।
ব্যবহৃত (পরীক্ষিত) ইউনিটএটিতে তিন মাসের ওয়ারেন্টি রয়েছে এবং এটি রক্ষণাবেক্ষণ প্রকৌশলীদের জন্য একটি ব্যবহারিক স্টকিং বিকল্প যা নতুন ইউনিট অর্ডারের নেতৃত্বের সময় ছাড়াই তাকের উপর একটি কাজের রিপ্লে প্রয়োজন।৬১১৭ একটি পরিপক্ক প্ল্যাটফর্ম ০ গুণমান ব্যবহৃত ইউনিট সাধারণত নির্ভরযোগ্য কাজ খুচরা যন্ত্রাংশ হয়.
অর্ডার দেওয়ার আগে বর্তমান স্টক উপলব্ধতা নিশ্চিত করতে আমাদের সাথে যোগাযোগ করুন, কারণ শর্ত-নির্দিষ্ট উপলব্ধতা পরিবর্তিত হয়।
DHL এবং FedEx এর মাধ্যমে বিশ্বব্যাপী প্রেরণ০৩ কার্যদিবসমাল্টি-আইটেম অর্ডারের জন্য সমন্বিত শিপিং উপলব্ধ।
গ্রহণযোগ্য পেমেন্ট পদ্ধতিঃ
আমদানি শুল্ক এবং স্থানীয় কর ক্রেতার দায়িত্ব। চেকআউট করার আগে যদি আপনার এটির প্রয়োজন হয় তবে শিপিংয়ের ব্যয়ের অনুমানের জন্য আমাদের সাথে যোগাযোগ করুন।
| শর্ত | গ্যারান্টি |
|---|---|
| নতুন/ব্যবহৃত নয় | ১২ মাস |
| ব্যবহৃত / পরিদর্শন | ৩ মাস |
রিটার্ন গ্রহণ করা হয় যখন ইউনিট ক্ষতিগ্রস্ত আসে, অসম্পূর্ণ, বর্ণনা অনুযায়ী নয়, অথবা মধ্যে অকার্যকর প্রমাণপ্রাপ্তির ৪ দিন পর. ইউনিটটি মূল অবস্থায় থাকতে হবে গ্যারান্টি লেবেল অক্ষত. ফেরত শিপিং ক্রেতা খরচ হয়. ভুল তারের ফলে ব্যর্থতা, ভুল অক্ষ মোটর সংযোগ,অথবা সরবরাহের পর শারীরিক ক্ষতি গ্যারান্টি কভারেজের বাইরে.
প্রশ্ন ১ঃ H304 এর তিনটি অক্ষ আছে ∙ একটি ব্যর্থ অক্ষের চ্যানেলটি কি বিচ্ছিন্ন করা যায় যাতে অন্য দুটি মেশিন চালিয়ে যেতে পারে?
নং. A06B-6117-H304 একটি একক ইন্টিগ্রেটেড মডিউল যা সিএনসির সাথে একটি ডিসি বাস সংযোগ এবং একটি এফএসএসবি যোগাযোগ লিঙ্ক ভাগ করে।যদি এক অক্ষ চ্যানেল একটি ত্রুটি বিকাশ ণ কিনা এল অক্ষের উপর একটি আইপিএম এলার্ম বা এন অক্ষের উপর একটি অতিরিক্ত বর্তমান ণ সমগ্র মডিউল ত্রুটি অবস্থায় যায় এবং তিনটি অক্ষ বন্ধ.
এটি তিনটি পৃথক এক-অক্ষের মডিউল দিয়ে নির্মিত একটি ক্যাবিনেটের থেকে মৌলিকভাবে আলাদা, যেখানে একটি ব্যর্থ ড্রাইভ অন্য দুটি অপারেশনাল ছেড়ে দেয়।এটা তিন অক্ষের কম্প্যাক্ট ফর্ম ফ্যাক্টরের একটি ব্যবহারিক ট্রেড-অফ: ছোট ক্যাবিনেটের পদচিহ্ন, কিন্তু একটি একক ইউনিট ব্যর্থতা একই সময়ে তিনটি অক্ষ নিচে নেয়।
মেশিনগুলির জন্য যেখানে স্পিন্ডল আপটাইম সমালোচনামূলক, তাকটিতে একটি পরীক্ষিত রিপ্লেস H304 থাকার বিষয়টি বিবেচনা করা উচিত।
প্রশ্ন ২: এইচ৩০৪ এর এলইডি ডিসপ্লেতে এলার্ম কোডগুলির অর্থ কী এবং আমি কীভাবে সেগুলি পড়তে পারি?
H304 এর একটি একক 7-বিভাগের LED ডিসপ্লে রয়েছে যা অক্ষ-নির্দিষ্ট বিপদাশঙ্কা কোডগুলির মাধ্যমে চক্র করে। একক-অঙ্কের কোডগুলি মোট মডিউলটিতে প্রযোজ্য, উদাহরণস্বরূপকোড 1 ইঙ্গিত দেয় যে অভ্যন্তরীণ শীতলতা ফ্যান বন্ধ হয়েছে, কোড 5 হল একটি ডিসি লিঙ্ক নিম্ন ভোল্টেজ এলার্ম, এবং কোড F মানে বহিরাগত শীতলতা ফ্যান বন্ধ হয়েছে।
যখন একটি অক্ষ-নির্দিষ্ট ত্রুটি ঘটে তখন প্রদর্শনটি একটি অক্ষ বা সংখ্যা দেখায় যা ত্রুটি টাইপ এবং অক্ষ উভয়কেই চিহ্নিত করেঃ কোড 8, 9 এবং A যথাক্রমে L, M এবং N অক্ষগুলিতে অতিরিক্ত বর্তমান নির্দেশ করে,একই অক্ষর দিয়ে শুরু হওয়া কোডগুলি একই অক্ষরে আইপিএম (বুদ্ধিমান পাওয়ার মডিউল) ত্রুটিগুলি নির্দেশ করে.
সংমিশ্রণ কোডগুলি (b, C, d, E) একাধিক অক্ষের একযোগে ত্রুটিগুলিকে কভার করে।মডিউল অপসারণের আগে কোন নির্দিষ্ট অ্যালার্ম কোড প্রদর্শিত হয় তা পরীক্ষা করা গুরুত্বপূর্ণ একটি FSSB যোগাযোগ ত্রুটি (কোড L বা U) ফাইবার অপটিক ক্যাবল বা CNC কার্ডের দিকে নির্দেশ করে, ড্রাইভ হার্ডওয়্যার নিজেই নয়.
প্রশ্ন 3: আমার মেশিনে এই মডিউলে একটি এন-অক্ষ আইপিএম অ্যালার্ম প্রদর্শিত হয়। এর অর্থ কি মডিউলটি ব্যর্থ হয়েছে, অথবা মোটরটি কারণ হতে পারে?
এন অক্ষের (উচ্চ বর্তমান চ্যানেল) একটি আইপিএম এলার্ম ড্রাইভ হার্ডওয়্যার বা মোটর এবং তার তারের থেকে উদ্ভূত হতে পারে।
ড্রাইভের আইপিএম অত্যধিক বর্তমান ড্রাইভ সনাক্ত করে এবং নিজেকে রক্ষা করার জন্য বন্ধ করে দেয় তবে অতিরিক্ত বর্তমানের কারণটি একটি শর্ট মোটর ওয়াইলিং হতে পারে,একটি ক্ষতিগ্রস্ত মোটর পাওয়ার ক্যাবলঅথবা ড্রাইভ হার্ডওয়্যারের ত্রুটি।
মডিউলকে ধ্বংস করার আগে,এটা 500V ডিসি megohmmeter সঙ্গে মোটর ফ্রেম এবং প্রতিটি মোটর ফেজ মধ্যে বিচ্ছিন্নতা প্রতিরোধের পরিমাপ মূল্য.
যদি মোটর এবং তারের পরিষ্কার চেক আউট, এবং অ্যালার্ম একটি রিসেট পরে অবিলম্বে ফিরে এমনকি গতি কমান্ড ছাড়া, যে ড্রাইভ মডিউল নিজেই আরো সরাসরি নির্দেশ করে।
প্রশ্ন ৪ঃ A06B-6117-H304 কি FANUC 0i এবং 30i/31i উভয় নিয়ামকের সাথে সামঞ্জস্যপূর্ণ?
হ্যাঁ, 6117 আলফা আই সিরিজ উভয় নিয়ন্ত্রণ প্রজন্মের সাথে সামঞ্জস্যপূর্ণ।
FANUC 0i-C বা 0i-D সিস্টেমে, H304 FSSB এর মাধ্যমে CNC এর সার্ভো কার্ডের সাথে সংযুক্ত হয় এবং সেই নিয়ামকের প্যারামিটার সেট দিয়ে কাজ করে। একটি 30i, 31i, বা 32i সিস্টেমে,একই মডিউল একটি ভিন্ন এবং আরো সক্ষম প্যারামিটার পরিবেশের অধীনে কাজ করে যা হার্ডওয়্যারটি ডিজাইন করা হয়েছে এমন সম্পূর্ণ HRV3 বর্তমান নিয়ন্ত্রণ অ্যালগরিদমগুলিকে সমর্থন করে.
শারীরিক হার্ডওয়্যার একই; নিয়ন্ত্রণ কর্মক্ষমতা নির্ভর করে সিএনসি কি ব্যবহার করতে কনফিগার করা হয়।
যদি আপনি স্টক থেকে একটি প্রতিস্থাপন H304 একটি মেশিনে মাউন্ট করা হয়, সার্ভো পরামিতি ইতিমধ্যে CNC মধ্যে সংরক্ষিত পরিবর্তন ছাড়া প্রতিস্থাপন মডিউল প্রযোজ্য,যদি প্রতিস্থাপনের অংশের নম্বর একই থাকে এবং মোটর টাইপ এবং এনকোডার কনফিগারেশন পরিবর্তন না হয়.
প্রশ্ন 5: মডিউলে দুটি শীতল ভ্যান রয়েছে যা উল্লেখ করা হয়েছেঃ তাদের কোন রক্ষণাবেক্ষণের প্রয়োজন এবং ভ্যানের ব্যর্থতা মেশিনকে কীভাবে প্রভাবিত করে?
এইচ৩০৪ এর একটি অভ্যন্তরীণ ফ্যান (মডিউল বাক্সের ভিতরে) এবং একটি বাহ্যিক ফ্যান রয়েছে যা হিটসিঙ্ক ফিনগুলিতে মাউন্ট করা আছে।
অভ্যন্তরীণ ফ্যানটি মডিউলের ভিতরে পাওয়ার ডিভাইসগুলির মাধ্যমে বায়ু প্রবাহিত করে; বাহ্যিক ফ্যানটি হিটসিঙ্ক থেকে তাপ অপসারণে সহায়তা করে।
ফ্যানের ব্যর্থতা নির্দিষ্ট এলার্ম সক্রিয় করেঃ অভ্যন্তরীণ ফ্যান স্টপ জন্য কোড 1, বাহ্যিক ফ্যান স্টপ জন্য কোড F।উভয় ফ্যান সম্পূর্ণ মডিউল প্রতিস্থাপন ছাড়া প্রতিস্থাপনযোগ্য √ ফ্যান জীবন সাধারণত 10 পরিসীমা মধ্যে রেট করা হয়পরিবেশে তাপমাত্রার উপর নির্ভর করে, 30,000 ঘন্টা অপারেটিং, তাই একটি মেশিনে প্রতিদিন দুই বা তিন শিফট চলমান, 5-7 বছরের চক্রের মধ্যে ফ্যান প্রতিস্থাপন যুক্তিসঙ্গত প্রতিরোধমূলক রক্ষণাবেক্ষণ।
একটি ফ্যান ব্যর্থতা তাত্ক্ষণিক বিপর্যয়কর ক্ষতির কারণ হয় না,কিন্তু তাপ সুরক্ষা সিস্টেম মডিউল ত্রুটি হবে যদি অভ্যন্তরীণ তাপমাত্রা ট্রিপ প্রান্তিক সীমা উপরে উত্থাপিত যা একটি উষ্ণ মন্ত্রিসভায় লোড অধীনে দ্রুত ঘটতে পারেক্যাবিনেটের অভ্যন্তর পরিষ্কার এবং অবাধে রাখা এবং রুটিন চেক করার সময় ফ্যান অ্যালার্ম কোডগুলি পর্যবেক্ষণ করা মডিউলের জীবনকে উল্লেখযোগ্যভাবে বাড়িয়ে তোলে।
