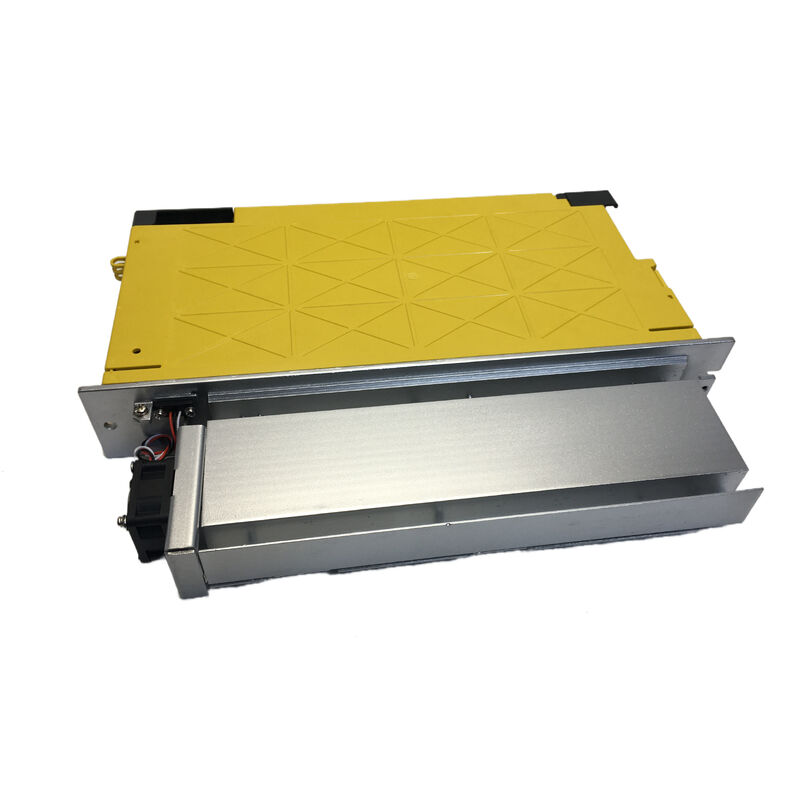

FANUC A06B-6114-H304 এসি সার্ভো অ্যামপ্লিফায়ার ইউনিট

আলফা আই সিরিজ | SVM3-20/20/40i | তিন-অক্ষ | FSSB ইন্টারফেস | 9.5 কিলোওয়াট

তিনটি অক্ষ, একটি মডিউল, শূন্য আপস

একটি একক ড্রাইভ মডিউল থেকে তিনটি সার্ভো অক্ষ চালানো একটি মার্জিত সমাধান — কম ক্যাবিনেট স্লট, কম পাওয়ার সংযোগ, মডিউল-মধ্যবর্তী তারের মধ্যে ব্যর্থতার কম সম্ভাব্য পয়েন্ট। FANUC A06B-6114-H304 হল বৃহত্তম তিন-অক্ষ আলফা আই সিরিজ সার্ভো অ্যামপ্লিফায়ার মডিউল, SVM3-20/20/40i, এবং এটি সেই ভ্যারিয়েন্ট যা দুটি ছোট অক্ষ এবং একটি উচ্চ-কারেন্ট অক্ষের প্রয়োজন হলে একটি একক কমপ্যাক্ট হাউজিংয়ের মধ্যে একটি FANUC ড্রাইভ স্ট্যাক ভাগ করে নেয়।

এই মডিউলটি আলফা আই অ্যামপ্লিফায়ারের A06B-6114 প্রজন্মের অন্তর্গত — 2004 সালের পরের আই-সিরিজ যা প্রথম প্রজন্মের FSSB আলফা মডিউলগুলির প্রতিস্থাপন করেছিল — এবং FSSB (Fanuc Servo Serial Bus) ফাইবার অপটিক যোগাযোগের মাধ্যমে FANUC CNC কন্ট্রোলারগুলির সাথে সংযোগ স্থাপন করে। এটি FANUC 0i, 16i, 18i, 21i, 30i, 31i, এবং 32i কন্ট্রোল ফ্যামিলির উপর ভিত্তি করে নির্মিত মেশিনিং সেন্টার, টার্নিং সেন্টার, EDM মেশিন এবং রোবোটিক সিস্টেমে পরিষেবাতে পাওয়া গেছে।

প্রযুক্তিগত স্পেসিফিকেশন

20/20/40 কারেন্ট আর্কিটেকচার — ব্যবহারিক অর্থ

মডিউল নামের "20/20/40" ডেজিগনেশন সম্পূর্ণ লোডের গল্প বলে। দুটি অক্ষ অভিন্ন 20A ট্রানজিস্টর মডিউল ভাগ করে নেয় — প্রতিটি 6.5A কন্টিনিউয়াস রেটেড আউটপুট সরবরাহ করে — যখন তৃতীয় অক্ষ একটি 50A ট্রানজিস্টর মডিউল এবং 13A রেটেড আউটপুট বহন করে। এই অপ্রতিসম ব্যবস্থা ইচ্ছাকৃত। একটি সাধারণ তিন-অক্ষ মেশিনিং সেন্টারে, দুটি ছোট চ্যানেল হালকা ফিড অক্ষগুলি (সাধারণত X এবং Y) পরিচালনা করে যখন বড় N অক্ষ একটি ভারী অক্ষ যেমন Z চালায়, যা সম্পূর্ণ কাটিং লোডের অধীনে মাধ্যাকর্ষণ এবং টুলের ওজন অতিক্রম করতে হয়।

মেশিন নির্মাতা এবং সিএনসি রেট্রোফিটাররা নিয়মিতভাবে H304 কে ছোট SVM3-20/20/20i (A06B-6114-H303) এর চেয়ে নির্দিষ্ট করে যখন একটি তিন-অক্ষ গ্রুপের একটি অক্ষ ধারাবাহিকভাবে উচ্চতর টর্ক চাহিদার অধীনে কাজ করে। কারেন্ট চ্যানেল অ্যাসাইনমেন্ট সঠিক করা — উচ্চ-লোড অক্ষকে N চ্যানেলের সাথে সংযুক্ত করা — কমিশনিংয়ের প্রথম ধাপগুলির মধ্যে একটি যা নির্ধারণ করে যে মডিউলটি একটি শিফটের উপর তার থার্মাল এনভেলপের মধ্যে চলে কিনা।

FSSB: কেন ফাইবার অপটিক যোগাযোগ ড্রাইভ ক্যাবিনেট পরিবর্তন করে

FANUC এর ফাইবার অপটিক সার্ভো সিরিয়াল বাস কেবল একটি ভিন্ন সংযোগকারী নয় — এটি সিএনসি কন্ট্রোলার এবং ড্রাইভ মডিউলের মধ্যে সিগন্যাল পথের জন্য একটি মৌলিকভাবে ভিন্ন পদ্ধতি।

ঐতিহ্যবাহী সার্ভো ইন্টারফেস ওয়্যারিং উচ্চ-কারেন্ট মোটর পাওয়ার ক্যাবলগুলির পাশাপাশি চলমান কপার সিগন্যাল ক্যাবলগুলির উপর উচ্চ-গতির ডিজিটাল পজিশন এবং ভেলোসিটি কমান্ড বহন করে। সেই শারীরিক নৈকট্য নয়েজ কাপলিংয়ের সুযোগ তৈরি করে, যা ফলোয়িং এরর, এনকোডার অ্যালার্ম এবং মাঝে মাঝে অক্ষের ত্রুটি হিসাবে দেখা দেয় যা ট্রেস এবং ঠিক করা অত্যন্ত কঠিন।

FSSB কপার সিগন্যাল পথকে অপটিক্যাল ফাইবার দিয়ে প্রতিস্থাপন করে। আলো ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ থেকে মুক্ত — ড্রাইভ ক্যাবিনেট কোনও ঝুঁকি ছাড়াই সংলগ্ন ক্যাবল রানের মাধ্যমে কিলোওয়াট সুইচড মোটর কারেন্ট বহন করতে পারে যে সেই নয়েজ কন্ট্রোল সিগন্যালে পৌঁছাবে। ফলাফল হল একটি সার্ভো সিস্টেম যা বৈদ্যুতিকভাবে প্রতিকূল পরিবেশে পরিষ্কারভাবে চলে: স্পিন্ডল ড্রাইভের পাশে, ওয়েল্ডিং সরঞ্জামের কাছে, ফ্রিকোয়েন্সি ইনভার্টারের মতো একই ক্যাবিনেটে।

ফাইবার অপটিক সংযোগ FANUC এর উচ্চ-রেজোলিউশন ভেলোসিটি কন্ট্রোল (HRV) সমর্থন করে — ফার্মওয়্যার-স্তরের বৈশিষ্ট্য যা স্পিড লুপ স্যাম্পলিং রেট বাড়ায় এবং ভেলোসিটি কন্ট্রোল ব্যান্ডউইথকে টাইট করে। HRV উপলব্ধ হয় একবার FSSB লিঙ্কটি সঠিক যোগাযোগ চক্রে প্রতিষ্ঠিত হলে।

সামঞ্জস্যপূর্ণ সিএনসি কন্ট্রোলার

A06B-6114-H304 FANUC এর FSSB সার্ভো অ্যামপ্লিফায়ার কনফিগারেশন টেবিলগুলিতে নিম্নলিখিত সিএনসি সিরিজের সাথে ব্যবহারের জন্য নথিভুক্ত করা হয়েছে:

• FANUC সিরিজ 0i (সমস্ত ভ্যারিয়েন্ট সহ 0i-MB, 0i-MD, 0i-MF)
• FANUC সিরিজ 15i
• FANUC সিরিজ 16i / 160i
• FANUC সিরিজ 18i / 180i
• FANUC সিরিজ 21i / 210i
• FANUC সিরিজ 30i / 300i / 300is
• FANUC সিরিজ 31i / 310i / 310is
• FANUC সিরিজ 32i / 320i / 320is
• FANUC রোবট কন্ট্রোলার (R-30iA এবং সামঞ্জস্যপূর্ণ প্রজন্ম)

মডিউলটি FANUC বিটা সিরিজ সার্ভো মোটরগুলিকে L এবং M অক্ষ চ্যানেলে সমর্থন করে, বিটা সিরিজ সার্ভো মোটর বিবরণ ম্যানুয়াল (B-65232EN) অনুসারে। সমস্ত তিনটি চ্যানেলে আলফা আই সিরিজ মোটরগুলির জন্য — আলফা i4/4000 থেকে আলফা i8/3000i পর্যন্ত — H304 হল স্ট্যান্ডার্ড ম্যাচ।

মডিউলের ভিতরে: কী পরিষেবাযোগ্য

A06B-6114-H304 হল একটি একক হাউজিং যাতে দুটি স্বতন্ত্র বোর্ড অ্যাসেম্বলি এবং পাওয়ার সেকশন রয়েছে। ওয়্যারিং বোর্ড (A16B-2203-0680) পাওয়ার ইন্টারফেস পরিচালনা করে; FSSB কন্ট্রোল কার্ড (A16B-2101-004x) ফাইবার অপটিক যোগাযোগ এবং অক্ষ নিয়ন্ত্রণ লজিক পরিচালনা করে। কোনও PCB আলাদা খুচরা যন্ত্রাংশ হিসাবে উপলব্ধ নয় — সেগুলি মডিউলের অবিচ্ছেদ্য অংশ।

কীআলাদাভাবে উপলব্ধ এবং সম্পূর্ণ মডিউল সোয়াপ ছাড়াই পরিষেবাযোগ্য:ব্যক্তিগত IGBT ট্রানজিস্টর মডিউল (20A এবং 50A ইউনিট)

• অভ্যন্তরীণ কুলিং ফ্যান
• ব্যাটারি প্যাক (অ্যাবসোলিউট এনকোডার পজিশন রিটেনশনের জন্য)
• অক্ষ ফিউজ
• বেশিরভাগ ফিল্ড ব্যর্থতার জন্য — একটি মোটর ত্রুটির কারণে একটি একক ট্রানজিস্টর মডিউল নষ্ট হওয়া, একটি অবনমিত কুলিং ফ্যান — কম্পোনেন্ট-লেভেল মেরামত সম্ভব এবং সাশ্রয়ী উভয়ই। সম্পূর্ণ বোর্ড ব্যর্থতা সাধারণত এক্সচেঞ্জ বা সম্পূর্ণ মডিউল সংস্কারের দিকে অর্থনীতিকে ঠেলে দেয়।

N সাফিক্স ভ্যারিয়েন্ট সম্পর্কে একটি নোট

A06B-6114-H304#N হল একই মডিউল যা একটি সামান্য ভিন্ন সাফিক্স সহ একটি কনফিগারেশন বিশদ নির্দেশ করে (সাধারণত ফিডব্যাক সংযোগকারী প্রকার বা এনকোডারের জন্য ব্যাটারি ব্যাকআপ কনফিগারেশন সম্পর্কিত)। অর্ডার এবং সামঞ্জস্যের উদ্দেশ্যে, বেস H304 এবং H304#N সমর্থিত সিএনসি কন্ট্রোল ফ্যামিলি জুড়ে কার্যকরীভাবে সমতুল্য।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: A06B-6114-H304 এবং A06B-6117-H304 এর মধ্যে পার্থক্য কী?

উভয়ই তিন-অক্ষ আলফা আই SVM3-20/20/40i মডিউল যার অভিন্ন কারেন্ট রেটিং এবং একই FSSB ইন্টারফেস রয়েছে। পার্থক্য হল কন্ট্রোল PCB প্রজন্ম: A06B-6114 সিরিজ একটি স্ট্যান্ডার্ড আলফা আই কন্ট্রোল কার্ড ব্যবহার করে, যখন A06B-6117 সিরিজ একটি HRV (হাই রেজোলিউশন ভেলোসিটি কন্ট্রোল) সক্ষম কন্ট্রোল কার্ড (A20B-2101-004x) দিয়ে সজ্জিত। HRV কার্ড খুব মসৃণ লো-স্পিড গতির জন্য অ্যাপ্লিকেশনগুলির জন্য টাইটার ভেলোসিটি লুপ ব্যান্ডউইথ সমর্থন করে। বেশিরভাগ স্ট্যান্ডার্ড সিএনসি মেশিনিং অ্যাপ্লিকেশনের জন্য, H304 এবং H317 অভিন্নভাবে কাজ করে — HRV প্রধানত উচ্চ-নির্ভুলতা কন্টোরিং এবং গ্রাইন্ডিং অ্যাপ্লিকেশনগুলিতে অর্থপূর্ণ হয়।

প্রশ্ন ২: A06B-6114-H304 কি পুরানো FANUC আলফা (নন-আই) সিরিজ সিএনসি কন্ট্রোলারগুলির সাথে ব্যবহার করা যেতে পারে?

না। A06B-6114 সিরিজ FSSB ফাইবার অপটিক যোগাযোগ ব্যবহার করে, যার জন্য FSSB-সক্ষম সিএনসি কন্ট্রোলার প্রয়োজন। টাইপ এ বা টাইপ বি কপার ইন্টারফেস ব্যবহার করে পুরানো আলফা সিরিজ সিএনসি কন্ট্রোলারগুলি FSSB মডিউলগুলির সাথে যোগাযোগ করতে পারে না। যদি মেশিনটি একটি পুরানো FANUC কন্ট্রোল চালায়, তবে সঠিক অ্যামপ্লিফায়ার প্রজন্ম হল A06B-6079 (টাইপ এ ইন্টারফেস) বা A06B-6080 (টাইপ বি ইন্টারফেস) সিরিজ, 6114 নয়।

প্রশ্ন ৩: তিনটি অক্ষই সংযোগ করতে হবে — অব্যবহৃত অক্ষ চ্যানেলগুলি কি সংযোগবিহীন রাখা যেতে পারে?

এটি মেশিনের কনফিগারেশনের উপর নির্ভর করে। যদি একটি তিন-অক্ষ মডিউল থেকে কেবল দুটি অক্ষের প্রয়োজন হয়, তবে FANUC এর প্যারামিটার সেটিংস অবশ্যই সঠিকভাবে প্রতিফলিত করতে হবে কোন অক্ষগুলি সক্রিয়। উপযুক্ত প্যারামিটার কনফিগারেশন ছাড়াই একটি চ্যানেল সম্পূর্ণ সংযোগবিহীন রাখলে পাওয়ার-আপের সময় অক্ষ অ্যালার্ম তৈরি হতে পারে। বাস্তবে, মডিউলটি সাধারণত এমন মেশিনগুলিতে ব্যবহৃত হয় যেগুলির সত্যিই একটি একক মডিউল থেকে তিনটি অক্ষের প্রয়োজন হয়; যদি তৃতীয় চ্যানেলটি কখনও প্রয়োজন না হয় তবে দুটি অক্ষের প্রয়োজনের জন্য একটি দুই-অক্ষ মডিউল ব্যবহার করা একটি পরিষ্কার সমাধান।

প্রশ্ন ৪: সাধারণত এই মডিউলটি কেন ব্যর্থ হয় এবং মেরামত কি মূল্যবান?

সবচেয়ে সাধারণ ব্যর্থতার মোডগুলি হল ট্রানজিস্টর মডিউল ক্ষতি (মোটর শর্ট সার্কিট, ওভারকারেন্ট ইভেন্ট বা মোটর উইন্ডিং ত্রুটির কারণে) এবং থার্মাল ক্ষতির দিকে পরিচালিত কুলিং ফ্যান ব্যর্থতা। ট্রানজিস্টর ব্যর্থতাগুলি কম্পোনেন্ট-লেভেল মেরামত যা মডিউল প্রতিস্থাপনের চেয়ে উল্লেখযোগ্যভাবে কম খরচ করে। ফ্যান ব্যর্থতা, যদি তাড়াতাড়ি ধরা পড়ে, তবে সহজ প্রতিস্থাপন যা থার্মাল ক্ষতি প্রতিরোধ করে যা একটি মডিউলকে মেরামতযোগ্য করে তোলে। ব্যাটারি-সম্পর্কিত এনকোডার অ্যালার্ম ত্রুটিগুলি রক্ষণাবেক্ষণের আইটেম, ব্যর্থতা নয় — ব্যাকআপ ব্যাটারি প্রতিক্রিয়াশীলভাবে নয় বরং একটি সময়সূচী অনুযায়ী প্রতিস্থাপন করা উচিত।

প্রশ্ন ৫: মডিউলটি বন্ধ হয়ে গেছে বলে তালিকাভুক্ত — সোর্সিং করা কতটা কঠিন?

FANUC আনুষ্ঠানিকভাবে A06B-6114 সিরিজ বন্ধ করে দিয়েছে, তবে ইনস্টল করা বেস যথেষ্ট বড় যে একটি সুস্থ আফটারমার্কেট নতুন-পুরানো স্টক এবং প্রত্যয়িত সংস্কারকৃত উভয় ইউনিট সরবরাহ করে চলেছে। এক্সচেঞ্জ প্রোগ্রাম — যেখানে একটি ত্রুটিপূর্ণ ইউনিট পাঠানো হয় এবং একটি পরীক্ষিত সংস্কারকৃত ইউনিট ফেরত দেওয়া হয় — সবচেয়ে সাধারণ সংগ্রহ রুট এবং সাধারণত 12 মাসের ওয়ারেন্টি বহন করে। এই মডেলের জন্য স্বনামধন্য সিএনসি যন্ত্রাংশ বিশেষজ্ঞদের কাছ থেকে লিড টাইম সাধারণত কম থাকে কারণ টেকসই চাহিদার কারণে।
