| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A06B-6114-H207 |

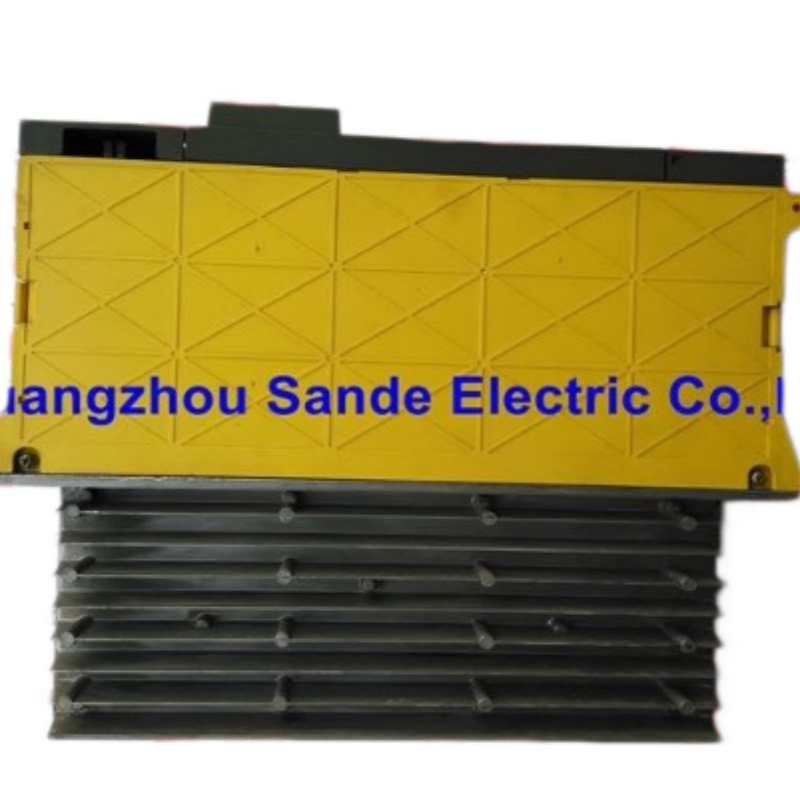

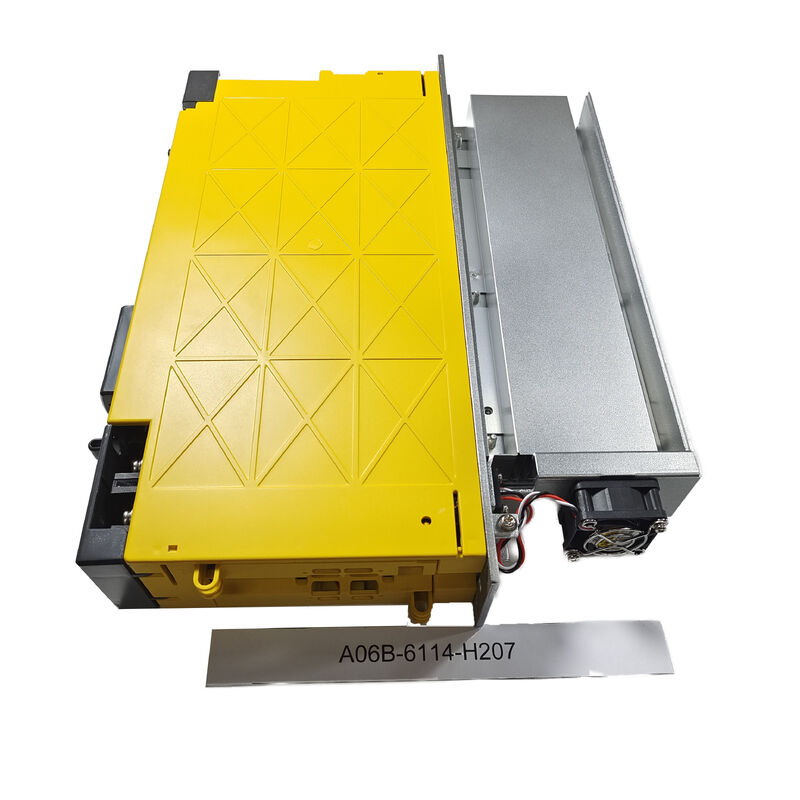

দ্যA06B-6114-H207একটি২ অক্ষের FANUC আলফা আই সার্ভো এম্প্লিফায়ার মডিউলαi এম্প্লিফায়ার লাইনে চিহ্নিত করা হয়েছেαi এস ভি ৪০/৪০, যা সমতুল্যSVM2-40/40iক্লাস।
এটা২০০ ভোল্ট ইনপুট সিরিজএবং এর সাথে ব্যবহৃত হয়এফএসএসবি ইন্টারফেসের মাধ্যমে আই-সিরিজ সিএনসি (মডেল বি), যা এটিকে মেশিন-উপকরণ নিয়ন্ত্রণের জন্য মূলধারার αi মডুলার সার্ভো আর্কিটেকচারের মধ্যে স্থাপন করে।
এই মডেলটি সাধারণত যখন একটি মেশিন একটি ভারসাম্যপূর্ণ মধ্যে একটি সত্য দুই অক্ষের পরিবর্ধক প্রয়োজন হয় তখন নির্বাচিত হয়40/40 বর্তমান শ্রেণীমিশ্র-অক্ষের সংমিশ্রণের পরিবর্তে। ব্যবহারিক সার্ভিস কাজের ক্ষেত্রে, এটি গুরুত্বপূর্ণ কারণ H207 কেবল একটি অনুরূপ চেহারা ড্রাইভ মডিউল নয়;এটি একটি সংজ্ঞায়িত দ্বৈত-অক্ষের এম্প্লিফায়ার যা L এবং M উভয় চ্যানেলে সমান বর্তমানের ক্ষমতা রাখে.
এটি বিশেষত দরকারী যেখানে মূল মেশিনের নকশাটি ক্যাবিনেটের বিন্যাস বা অক্ষ-পাশের বৈদ্যুতিক ভারসাম্য পরিবর্তন না করে একটি মেলে দুই-অক্ষের সার্ভো কাঠামো বজায় রাখার উপর নির্ভর করে।
FANUC-এর বর্ণনাগুলিও এই এম্প্লিফায়ারটিকে৬০ মিমি প্রশস্ত, বাহ্যিক ফিনমডিউল গ্রুপ,স্কিম ডায়াগ্রাম ২,প্যানেল কাট আউট 2, এবংরক্ষণাবেক্ষণ এলাকা ১.
ক্রেতা এবং রক্ষণাবেক্ষণ দলগুলির জন্য, এটি মূল্যবান কারণ সঠিক বৈদ্যুতিক মিলে যাওয়া কাজটির একটি অংশ মাত্র;প্রতিস্থাপন এছাড়াও পরিষ্কারভাবে মূল ঘের এবং শীতল বিন্যাস মাপসই করা প্রয়োজন.
| প্যারামিটার | মূল্য |
|---|---|
| পার্ট নম্বর | A06B-6114-H207 |
| নির্মাতা | FANUC |
| পণ্যের ধরন | সার্ভো এম্প্লিফায়ার মডিউল |
| সিরিজ | আলফা আই |
| মডেল ক্লাস | αi এস ভি ৪০/৪০ |
| এসভিএম নামকরণ | SVM2-40/40i |
| অক্ষ কনফিগারেশন | ২-অক্ষ |
| ইনপুট সিরিজ | 200-ভোল্ট ইনপুট সিরিজ |
| প্রযোজ্য সিএনসি | এফএসএসবি ইন্টারফেসের সাথে আই-সিরিজ সিএনসি (মডেল বি) |
| প্রধান সার্কিট নিয়ন্ত্রণ পদ্ধতি | ট্রানজিস্টর (আইজিবিটি) ব্রিজ সহ সাইন-ওয়েভ পিডব্লিউএম নিয়ন্ত্রণ |
| L-Axis নামমাত্র আউটপুট বর্তমান | ১৩ অস্ত্র |
| এল-অক্ষ নামমাত্র বর্তমানের সীমা | 40 শীর্ষ |
| এম-অক্ষের নামমাত্র আউটপুট বর্তমান | ১৩ অস্ত্র |
| এম-অক্ষ নামমাত্র বর্তমানের সীমা | 40 শীর্ষ |
| ফ্রেম ক্লাস | ৬০ মিমি প্রশস্ত |
| বাহ্যিক ফিন | বাহ্যিক ফিন সহ |
| রূপরেখা | 2 |
| প্যানেল কাট-আউট | 2 |
| রক্ষণাবেক্ষণ এলাকা | 1 |
| প্রধান সার্কিট পাওয়ার সাপ্লাই | তিন-ফেজ 200 থেকে 240 VAC |
| কন্ট্রোল সার্কিট পাওয়ার সাপ্লাই | এক-ফেজ 200 থেকে 240 VAC |
| অনুমোদিত ভোল্টেজ বিচ্যুতি | -15% থেকে +10% |
প্রশ্ন 1: FANUC-এর পরিসরে A06B-6114-H207 কি?
এটি একটি২ অক্ষের আলফা আই সার্ভো এম্প্লিফায়ার মডিউলযেটা FANUC-এর মতেαi এস ভি ৪০/৪০স্টার্ট-আপ ম্যানুয়াল এবংSVM2-40/40iবর্ণনা ম্যানুয়াল।
এর মানে এই যে ইউনিটটি একটি এম্প্লিফায়ার বডি থেকে দুটি সার্ভো অক্ষ চালানোর জন্য ডিজাইন করা হয়েছে, এক অক্ষ নয় এবং তিনটি নয়। প্রতিস্থাপন কাজের জন্য,এই পার্থক্যটি গুরুত্বপূর্ণ কারণ অক্ষের সংখ্যাটি মূল সামঞ্জস্যতা যাচাইয়ের একটি.
প্রশ্ন ২: এই এম্প্লিফায়ারের বর্তমান শ্রেণী কি?
FANUC এর SVM স্পেসিফিকেশন টেবিল দেখায়L-অক্ষ 13 আর্মস 40 Apeak নামমাত্র বর্তমান সীমা সঙ্গেএবংএম-অক্ষ 13 আর্ম 40 Apeak নামমাত্র বর্তমান সীমা সঙ্গেশিল্প ক্ষেত্রে, এই H207 40/40 দুই-অক্ষের শ্রেণীতে স্থান পায়।
এটি একটি প্রযুক্তিগত ক্রেতা জন্য দরকারী তথ্য কারণ এটি কাছাকাছি 20/40, 40/80 এবং 80/80 রূপগুলি থেকে এই মডেলটি পৃথক করে যা একটি ক্যাবিনেটে অনুরূপ দেখতে পারে তবে বৈদ্যুতিকভাবে একই নয়।
প্রশ্ন 3: এই মডিউলটি কোন সিএনসি ইন্টারফেস ব্যবহার করে?
FANUC বর্ণনা ম্যানুয়াল বলছে যে এই SVM গ্রুপের জন্য সাধারণ স্পেসিফিকেশন প্রযোজ্যএফএসএসবি ইন্টারফেস সহ আই-সিরিজ সিএনসি (মডেল বি)ইন্টারফেস এর বিস্তারিত গুরুত্বপূর্ণ।
সার্ভিস কাজের ক্ষেত্রে, একটি সঠিক এম্প্লিফায়ার শুধুমাত্র তার বর্তমান শ্রেণীর দ্বারা সংজ্ঞায়িত করা হয় না; এটি মূলত মেশিনটি তৈরি করা হয়েছিল এমন সিএনসি যোগাযোগ স্থাপত্যের সাথেও মেলে।
প্রশ্ন 4: H207 অর্ডার বা ইনস্টল করার আগে কী পরীক্ষা করা উচিত?
একটি প্রযুক্তিবিদ ইনস্টল করা ইউনিট উপর সঠিক অংশ নম্বর নিশ্চিত করা উচিত, মেশিন সঠিক αi / FSSB স্থাপত্য ব্যবহার করে যাচাই এবং ক্যাবিনেট বিন্যাস৬০ মিমি প্রশস্ত, বাহ্যিক ফিনিংএই মডেল ক্লাসের সাথে যুক্ত ফ্রেম স্টাইল।
এটি শুরু করার আগে শীতল অবস্থা, প্যানেল কাটা আউট উপযুক্ততা, এবং তারের অবস্থা পর্যালোচনা করার জন্য একটি ভাল অভ্যাস। মডুলার FANUC এম্প্লিফায়ারগুলিতে,সবচেয়ে ব্যয়বহুল ভুল সাধারণত অনুমান থেকে আসে যে একটি অনুরূপ চেহারা ইউনিট যথেষ্ট কাছাকাছি.
প্রশ্ন ৫ঃ এই মডেলটি কেন পুরনো সিএনসি রক্ষণাবেক্ষণে মূল্যবান?
কারণ এটি একটি মেশিনকে তার মূল দ্বৈত-অক্ষের এম্প্লিফায়ার কাঠামো বজায় রাখতে দেয় ক্যাবিনেট পুনরায় ডিজাইন বা কন্ট্রোল-সাইড ওয়ার্কআউট বাধ্য না করে।যখন একটি মেশিন একটি দুই অক্ষ 40/40 αi পরিবর্ধক কাছাকাছি নির্মিত হয়েছিল, উৎপাদনের সবচেয়ে পরিষ্কার পথ সাধারণত মডেলের জন্য মডেলের সঠিক প্রতিস্থাপন।
এটি কমিশনিং অনিশ্চয়তা হ্রাস করে, মূল ড্রাইভ টপোলজি রক্ষা করে, এবং ইনস্টলেশনের পরে সমস্যা সমাধানের সময়কে সংক্ষিপ্ত করে।
