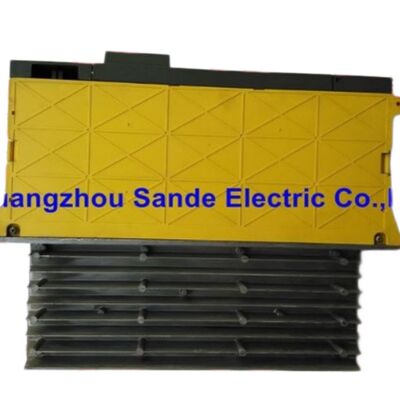

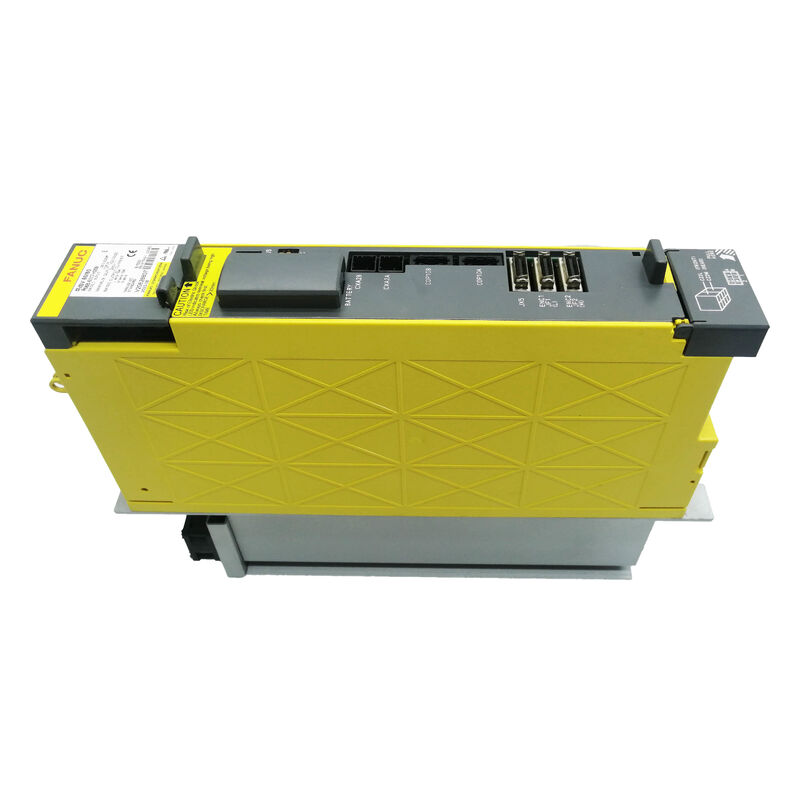

A06B-6117-H206 FANUC এসি সার্ভো এম্প্লিফায়ার ইউনিট A06B6117H206 AO6B-6II7-H2O6

FANUC A06B-6117-H206 আলফা আই সার্ভো এম্প্লিফায়ার মডিউল AiSV 20/40

পণ্যের বর্ণনা

দ্যA06B-6117-H206একটি২ অক্ষের আলফা আই সার্ভো এম্প্লিফায়ার মডিউলFANUC দ্বারা তালিকাভুক্তαi এস ভি ২০/৪০FANUC কনফিগারেশন টেবিলগুলিতে, এই আদেশের স্পেসিফিকেশনটি200VAC ইনপুটসার্ভো-এম্প্লিফায়ার পরিবার এবং গ্রুপের সাথে ব্যবহৃত হয়এফএসএসবি ইন্টারফেসের মাধ্যমে আই-সিরিজ সিএনসি.

এটি এমন মেশিনের জন্য একটি সংজ্ঞায়িত দ্বৈত-অক্ষের এম্প্লিফায়ার যা একই মডিউল বডিতে একটি হালকা-ক্ষমতার অক্ষ এবং একটি বৃহত্তর-ক্ষমতার অক্ষের প্রয়োজন।

FANUC-এর স্পেসিফিকেশন টেবিলটি এই মিশ্র-অক্ষের বিন্যাসে এর মূল্য রয়েছে।এল-অক্ষ 6.5 আর্ম এ নামমাত্র বর্তমান সীমা 20 Apeak সঙ্গে নামমাত্র, যখনএম-অক্ষ একটি 40 Apeak নামমাত্র বর্তমান সীমা সঙ্গে 13 আর্ম এ রেট করা হয়.

এই অ-সমতুল্য কাঠামো ঠিক এই কারণেই H206 20/20 বা 40/40 সংস্করণের সাথে বিনিময়যোগ্য নয় কারণ তারা একই পরিবারের অন্তর্গত।২০/৪০ জোড়া হল পণ্যটির মূল পরিচয়.

FANUC এর লাইন আপ এবং যান্ত্রিক গ্রুপিং স্থানSVM2-20/40iমধ্যে৬০ মিমি প্রশস্ত, বাহ্যিক ফিনিংফ্রেম বিভাগ, এবং বাহ্যিক-মাত্রা বিভাগ এই মডেল মানচিত্রঅঙ্কন 2 / প্যানেল কাটা 2 / রক্ষণাবেক্ষণ এলাকা 1এটা আসল প্যানেলের জন্য গুরুত্বপূর্ণ।

একটি প্রতিস্থাপন এম্প্লিফায়ার কেবলমাত্র যদি এটি অপ্রয়োজনীয় পরিবর্তনগুলি বাধ্য না করে বিদ্যমান ক্যাবিনেটের স্থান, শীতল পথ এবং মাউন্টিং প্ল্যানের সাথে ফিট করে তবে এটি কার্যকর।

বাণিজ্যিকভাবে, এইচ২০৬ হ'ল এমন একটি অংশ যা ক্রেতা সাধারণত জল্পনাপ্রসূত প্রতিস্থাপনের পরিবর্তে সঠিক প্রতিস্থাপনের জন্য উৎস।

সার্ভিস পরিস্থিতিতে, মূল মিশ্র-অক্ষের এম্প্লিফায়ার বিন্যাস বজায় রাখা প্রায়ই পরামিতি বিভ্রান্তি এড়াতে, পুনরায় কমিশন সহজতর,এবং মেশিন নির্মাতার মূল নকশার সাথে বৈদ্যুতিক বিন্যাস সারিবদ্ধ রাখে.

এ কারণেই সঠিক FANUC নামকরণ এত গুরুত্বপূর্ণঃA06B-6117-H206 = αi SV 20/40 = দ্বৈত-অক্ষ মিশ্র বর্তমানের সার্ভো এম্প্লিফায়ার.

প্রযুক্তিগত তথ্য

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ A06B-6117-H206 এর জন্য FANUC এর অফিসিয়াল নাম কি?
FANUC এই মডেলটিকে তালিকাভুক্ত করেছেαi এস ভি ২০/৪০αi রক্ষণাবেক্ষণ ম্যানুয়াল, এবং বর্ণনা ম্যানুয়াল একই বর্তমান বর্গ হিসাবে চিহ্নিত করেSVM2-20/40i.

সহজ কথায় বলতে গেলে, এটি একটি দ্বি-অক্ষের সার্ভো এম্প্লিফায়ার যেখানে দুটি চ্যানেল একই আউটপুট ক্লাস ভাগ করে না।

এই মিশ্র কাঠামো মডিউলের মূল বৈশিষ্ট্য।

প্রশ্ন ২ঃ এই এম্প্লিফায়ারের নামমাত্র আউটপুট মান কি?
FANUC SVM স্পেসিফিকেশন টেবিল দেখায়এল-অক্ষ 6.5 আর্ম 20 Apeak নামমাত্র বর্তমান সীমা সঙ্গেএবংএম-অক্ষ 13 আর্ম 40 Apeak নামমাত্র বর্তমান সীমা সঙ্গেএই হল এইচ২০৬-এর মূল প্রযুক্তিগত পার্থক্য।

এটি একটি ভারসাম্যপূর্ণ 20/20 এম্প্লিফায়ার নয় এবং একটি ভারসাম্যপূর্ণ 40/40 এম্প্লিফায়ার নয়; এটি ইচ্ছাকৃতভাবে দুটি ভিন্ন সার্ভো বর্তমান শ্রেণীতে বিভক্ত।

প্রশ্ন 3: H206 কেন অন্যান্য দুই অক্ষের αi এম্প্লিফায়ারগুলির সাথে বিনিময়যোগ্য নয়?
কারণ FANUC αi পরিবারে, দুটি অক্ষের মডিউলগুলি নির্দিষ্ট বর্তমান সংমিশ্রণের দ্বারা সংগঠিত হয়।

একটি 20/40 ইউনিট একটি 20/20 বা 40/40 ইউনিট থেকে ভিন্নভাবে নির্বাচন করা হয়, এবং যে পার্থক্য মোটর / পরিবর্ধক ম্যাচ এবং অক্ষ পাশের বৈদ্যুতিক আচরণ প্রভাবিত করে।

ভুল বর্তমান শ্রেণীর একটি শারীরিকভাবে অনুরূপ মডিউল ব্যবহার করে একটি সহজ প্রতিস্থাপন একটি কমিশনিং সমস্যায় পরিণত হতে পারে।

প্রশ্ন 4: এই মডেলটি কোন ক্যাবিনেটের ফর্ম্যাট ব্যবহার করে?
FANUC এর লাইনআপ এই শ্রেণীর অধীনে গ্রুপবাহ্যিক ফিন সহ 60 মিমি প্রশস্ত এম্প্লিফায়ার পরিবার, এবং বাহ্যিক-মাত্রা বিভাগ মানচিত্রSVM2-20/40iথেকেস্কিম ডায়াগ্রাম ২, প্যানেল কাটা ২, রক্ষণাবেক্ষণ এলাকা ১.

একটি রক্ষণাবেক্ষণ প্রকৌশলী জন্য, এটি দরকারী কারণ এটি ইনস্টলেশনের আগে ক্যাবিনেট ফিট, কাটা-আউট সামঞ্জস্যতা, এবং প্রয়োজনীয় পরিষেবা ক্লিয়ারেন্স চেক করার জন্য একটি স্থল ভিত্তিক শুরু পয়েন্ট দেয়।

Q5: এই অংশটি কেনার আগে কী যাচাই করা উচিত?
ইনস্টল করা অর্ডার স্পেসিফিকেশনটি প্রথমে পরীক্ষা করা উচিত, তারপরে অক্ষ বিন্যাস, ইন্টারফেস প্রকার এবং ক্যাবিনেটের বিন্যাস।

যেহেতু FANUC ম্যানুয়াল এই এম্প্লিফায়ার পরিবারকে সংযুক্ত করেএফএসএসবি সহ আই-সিরিজ সিএনসি, এটি নিশ্চিত করা গুরুত্বপূর্ণ যে মেশিনটি এখনও একই কন্ট্রোল আর্কিটেকচার ব্যবহার করে।

এই ধরনের মিশ্র অক্ষের মডিউলগুলিতে সঠিক মডেল মেলে বিশেষত গুরুত্বপূর্ণ কারণ ইউনিটের মানটি তার নির্দিষ্ট 20/40 সংমিশ্রণে রয়েছে, কেবল তার চেহারা নয়।
