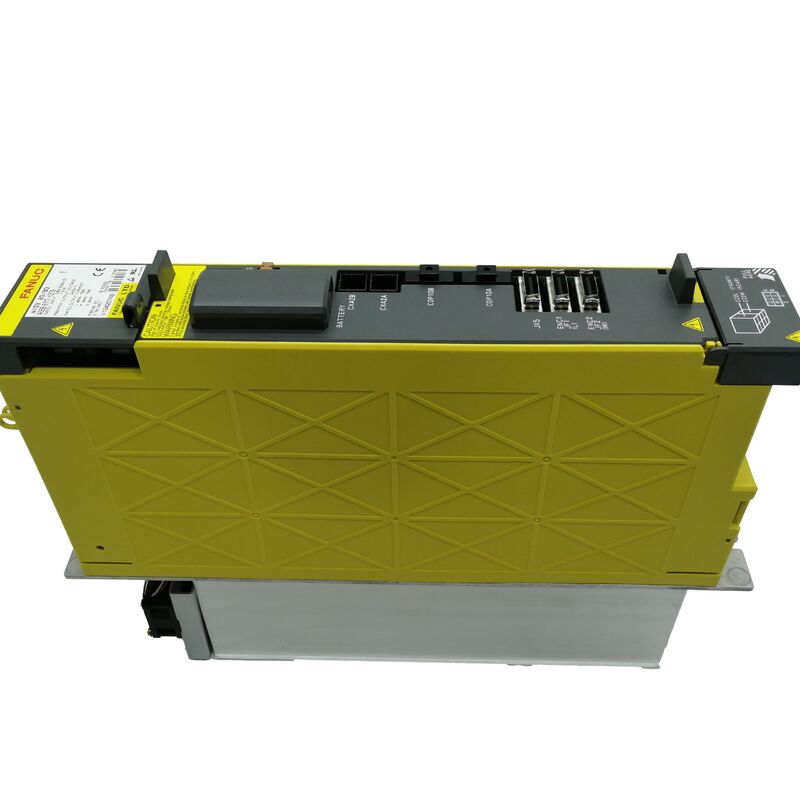

A06B-6117-H103 FANUC এসি সার্ভো এম্প্লিফায়ার ইউনিট A06B6117H103

FANUC A06B-6117-H103 আলফা আই সার্ভো এম্প্লিফায়ার মডিউল AiSV 20

পণ্যের বর্ণনা

দ্যA06B-6117-H103একটিএক-অক্ষের আলফা আই সার্ভো এম্প্লিফায়ার মডিউলFANUC দ্বারা চিহ্নিতαi এস ভি ২০FANUC-এর ম্যানেজমেন্ট ম্যানুয়াল-এ, এই আদেশের স্পেসিফিকেশন200VAC ইনপুটএক-অক্ষের এম্প্লিফায়ার গ্রুপ, এবং সাধারণ এসভিএম স্পেসিফিকেশন পরিবারকে আবদ্ধ করেএফএসএসবি ইন্টারফেস সহ আই-সিরিজ সিএনসি (মডেল বি).

এটি এমন প্রকারের পরিবর্ধক যেখানে মেশিনের একটি সমন্বিত মাল্টি-অক্ষ মডিউলের পরিবর্তে একটি উত্সর্গীকৃত এক-অক্ষের সার্ভো চ্যানেলের প্রয়োজন।

প্রযুক্তিগত ক্রেতার জন্য, মূল স্পেসিফিকেশন বর্তমান শ্রেণী।

FANUC-এর স্পেসিফিকেশন টেবিলে6.5 অস্ত্রের নামমাত্র আউটপুট বর্তমানএবং একটি20 পিক নামমাত্র বর্তমানের সীমাজন্যএসভিএম১-২০আই, যা একই বর্তমান শ্রেণী দ্বারা প্রতিনিধিত্ব করা হয়αi এস ভি ২০কনফিগারেশন টেবিলে।

FANUC এছাড়াও সাধারণ SVM নিয়ন্ত্রণ পদ্ধতি তালিকাভুক্তএকটি ট্রানজিস্টর (আইজিবিটি) সেতু দিয়ে সাইন-ওয়েভ পিডব্লিউএম নিয়ন্ত্রণ, যা এই এম্প্লিফায়ার পরিবারকে সিএনসি সার্ভো অ্যাপ্লিকেশনগুলিতে তার পূর্বাভাসযোগ্য আচরণ দেয়।

যান্ত্রিকভাবে, αi লাইনআপটি২০iশ্রেণীর মধ্যে৬০ মিমি প্রশস্ত, বাইরের পালকবিহীনগ্রুপ, এবং বাহ্যিক মাত্রা বিভাগ মানচিত্রএসভিএম১-২০আইথেকেঅঙ্কন 1 / প্যানেল কাটা 1 / রক্ষণাবেক্ষণ এলাকা 1.

এটি H103 কে আরো কম্প্যাক্ট αi সার্ভো এম্প্লিফায়ার ফরম্যাটের একটি করে তোলে,যা প্রায়শই ক্যাবিনেটে দরকারী যেখানে স্থান সীমিত এবং মূল প্যানেল ডিজাইনটি আরও সংকীর্ণ এক-অক্ষের মডিউলগুলির চারপাশে নির্মিত হয়েছিল.

পণ্য-পৃষ্ঠার দৃষ্টিকোণ থেকে, H103 ইনস্টল করা FANUC αi সার্ভো সিস্টেমগুলির জন্য একটি মডেল-নির্দিষ্ট প্রতিস্থাপন হিসাবে সেরা অবস্থানে রয়েছে।

এটি একটি বিস্তৃত ¢ অনেক মেশিনের জন্য উপযুক্ত ¢ এম্প্লিফায়ার নয়; এটি একটি স্পষ্টভাবে সংজ্ঞায়িতএক-অক্ষ 20 শ্রেণীর FSSB সার্ভো এম্প্লিফায়ার.

মেশিন পুনর্নির্মাণকারী, এমআরও ক্রেতা এবং সার্ভিস বিভাগের জন্য, এই স্পষ্টতা ঠিক কি অংশ দরকারী করে তোলে।

যখন কাজটি মূল আর্কিটেকচারটি পরিবর্তন না করে স্থিতিশীল সার্ভো কন্ট্রোল পুনরুদ্ধার করা হয়, তখন সঠিক এক-অক্ষের αi মডেল সময় সাশ্রয় করে এবং এড়ানো যায় এমন স্টার্টআপ সমস্যাগুলি হ্রাস করে।

প্রযুক্তিগত তথ্য

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ FANUC এর অফিসিয়াল মডেল নামকরণে A06B-6117-H103 কি?
FANUC এই অংশটিকে চিহ্নিত করেঃαi এস ভি ২০ম্যানেজমেন্ট ম্যানুয়াল αi. সহকারী বর্ণনা ম্যানুয়াল, সংশ্লিষ্ট 20 শ্রেণীর এক-অক্ষীয় পরিবর্ধক হিসাবে প্রদর্শিত হয়এসভিএম১-২০আই, একই নামমাত্র বর্তমান শ্রেণীর সাথে।

একসাথে, এই ম্যানুয়াল এন্ট্রিগুলি H103 কে একটিএক-অক্ষের আলফা আই ২০ শ্রেণীর সার্ভো এম্প্লিফায়ার.

প্রশ্ন ২: এই এম্প্লিফায়ার কোন আউটপুট ক্লাসে অন্তর্ভুক্ত?
FANUC SVM স্পেসিফিকেশন টেবিল নির্ধারণ করে6.5 অস্ত্রের নামমাত্র আউটপুট বর্তমানএবং20 পিক নামমাত্র বর্তমানের সীমাথেকেএসভিএম১-২০আইক্লাস।

ক্রেতা এবং প্রযুক্তিবিদদের জন্য, এটি H103 এর প্রয়োজনীয় বৈদ্যুতিক পরিচয়ঃ এটি 20-শ্রেণীর এক-অক্ষের এম্প্লিফায়ার গ্রুপের অন্তর্গত, 40-শ্রেণীর বা উচ্চতর ক্ষমতার বৈকল্পিক নয়।

প্রশ্ন 3: এই মডেল পরিবারের সাথে কোন ধরণের সিএনসি ইন্টারফেস যুক্ত?
FANUC সাধারণ SVM স্পেসিফিকেশনে বলেছে যে এই সার্ভো এম্প্লিফায়ার পরিবারটিএফএসএসবি ইন্টারফেস সহ আই-সিরিজ সিএনসি (মডেল বি).

এটি গুরুত্বপূর্ণ কারণ একটি সঠিক প্রতিস্থাপন শুধুমাত্র বর্তমান ক্লাস দ্বারা নির্ধারিত হয় না।

এম্প্লিফায়ারটি সিএনসি দ্বারা ব্যবহৃত যোগাযোগ পদ্ধতি এবং এটির চারপাশের ড্রাইভ সিস্টেমের সাথে মেলে।

প্রশ্ন ৪ঃ এইচ১০৩ কি কমপ্যাক্ট ক্যাবিনেটের মডেল?
হ্যাঁ, αi লাইনআপ এটি গ্রুপ করা হয়বাইরের ফিন ছাড়া 60 মিমি প্রশস্ত শ্রেণী, এবং বাহ্যিক-মাত্রা বিভাগ একক-অক্ষ 20i মডেল সংযোগ করেঅঙ্কন 1 / প্যানেল কাটা 1 / রক্ষণাবেক্ষণ এলাকা 1.

ব্যবহারিক প্যানেলের ক্ষেত্রে, এটি এটিকে আরও কমপ্যাক্ট αi এম্প্লিফায়ার দেহগুলির মধ্যে রাখে, যা সংকীর্ণ এক-অক্ষের মডিউলগুলির জন্য ডিজাইন করা ক্যাবিনেটের অভ্যন্তরে কাজ করার সময় সহায়ক।

প্রশ্ন 5: A06B-6117-H103 প্রতিস্থাপনের আগে কী পরীক্ষা করা উচিত?
সার্ভিস টিমকে ইনস্টল করা এম্প্লিফায়ারে সঠিক অর্ডার স্পেসিফিকেশন যাচাই করতে হবে, মেশিনের FSSB-ভিত্তিক αi আর্কিটেকচার নিশ্চিত করতে হবে,এবং নিশ্চিত করুন যে প্রতিস্থাপন মূল এক অক্ষ 20 শ্রেণীর প্রয়োজনীয়তা মেলে.

এটি প্যানেল ফিট এবং পার্শ্ববর্তী শীতল অবস্থা নিশ্চিত করার জন্য বুদ্ধিমান।

FANUC সার্ভো সিস্টেমে, ইনস্টলেশনের পরে দীর্ঘমেয়াদী কমিশনিং কাজ এড়ানোর জন্য সঠিক এম্প্লিফায়ার ক্লাসের সাথে মিল করা সবচেয়ে নিরাপদ উপায়গুলির মধ্যে একটি।
