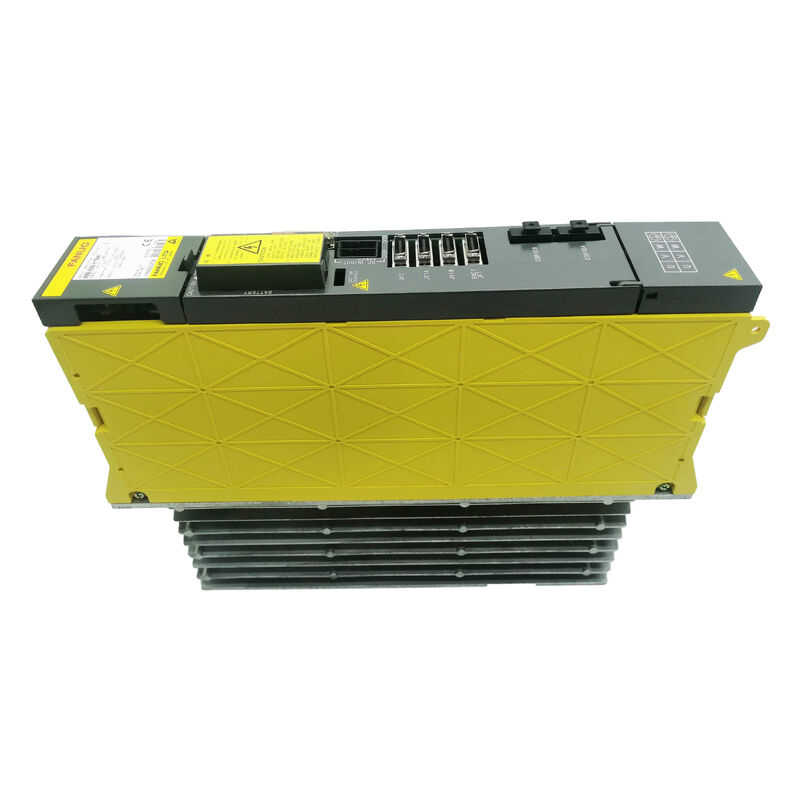

A06B-6096-H206 FANUC এসি সার্ভো এম্প্লিফায়ার ইউনিট A06B6096H206

FANUC A06B-6096-H206∙ আলফা SVM2-40/40 ডুয়াল অক্ষ সার্ভো মডিউল ∙ 12.5A / 12.5A / FSSB / সিরিজ 16i / 18i / 21i

পার্ট নম্বরঃA06B-6096-H206

নির্মাতাঃFANUC কর্পোরেশন (জাপান)

পণ্যের ধরনঃডুয়াল-অক্ষ এসি সার্ভো এম্প্লিফায়ার মডিউল

এসভিএম২-৪০/৪০ ০ একই বর্তমান শ্রেণিতে দুটি অক্ষ

A06B-6096-H206 হল এসভিএম 2-40/40 ′′ সমান্তরাল দ্বৈত-অক্ষের আলফা সার্ভো মডিউল, উভয় এল এবং এম অক্ষের সাথে একই 12.5A নামমাত্র আউটপুট।40/40 নামকরণের অর্থ হল উভয় চ্যানেল একই বর্তমান শ্রেণীর মোটরকে একই ক্ষমতাতে চালিত করে।. এটি মেশিন টুলগুলির জন্য কনফিগারেশন যেখানে দুটি অক্ষ সমতুল্য লোড প্রোফাইল বহন করে ¢ টুইন অক্ষগুলি ক্যাবিনেটে একটি একক এম্প্লিফায়ার স্লট ভাগ করে নেয়।

A06B-6096 সিরিজ সিএনসি এবং ড্রাইভ মডিউল মধ্যে FSSB ফাইবার অপটিক যোগাযোগ ব্যবহার করে। এটি পূর্ববর্তী 6090 এবং 6066 আলফা সি সিরিজ থেকে মূল পার্থক্য,যা সমান্তরাল পিডব্লিউএম ইন্টারফেস ওয়্যারিং ব্যবহার করে6096 এসভিএম একটি সহচর পিএসএম (পাওয়ার সাপ্লাই মডিউল) দ্বারা সরবরাহিত একটি ভাগ করা ডিসি বাস থেকেও আঁকে, বরং পূর্ববর্তী 6090 এসভিইউসি সিরিজের মতো নিজের এসি ইনপুটটি স্ব-সংশোধন করে।এই দুটি পরিবর্তন FSSB যোগাযোগ এবং ভাগ করা ডিসি বাস 6096 কে সিরিজ 16i / 18i / 21i আই সিরিজের সিএনসি সিস্টেমের সাথে মেলে আলফা এসভিএম প্রজন্ম হিসাবে সংজ্ঞায়িত করে.

H206 A06B-6096 ডাবল-অক্সিস রেঞ্জের মধ্যে

এই উপসর্গটি প্রতি চ্যানেলে বর্তমান শ্রেণীর কোড দেয়। প্রতি চ্যানেলে 12.5A এ H206 হল SVM2 পরিবারের মধ্যে একটি উচ্চতর ক্ষমতাভিত্তিক বৈকল্পিক।অক্ষ ড্রাইভিং মোটর জন্য যে ছোট SVM2 রূপের চেয়ে বেশি বর্তমান প্রয়োজন প্রদান, H206 সঠিক স্পেসিফিকেশন। অ্যাসমিট্রিক মোটর জোড়া জন্য (যেখানে L এবং M অক্ষ বিভিন্ন আকারের মোটর চালিত),বিভিন্ন চ্যানেল প্রতি বর্তমান রেটিং সঙ্গে অসমত্রী SVM2 রূপান্তরকারী নির্দিষ্ট করা হবে. H206 হল মিলিত জোড়া।

ইনস্টল করা মডিউলের অংশ নম্বরটি তার নিজস্ব লেবেলে থেকে নিশ্চিত করুন ?? SVM2 পরিবারের মধ্যে সংলগ্ন উপসর্গগুলি বর্তমান শ্রেণীতে পৃথক।শারীরিক ফর্ম অনুরূপ হতে পারে কিন্তু বৈদ্যুতিক স্পেসিফিকেশন ভিন্ন.

মূল বৈশিষ্ট্যাবলী

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A06B-6096-H206 এবং H204 (SVM2-20/20) এর মধ্যে পার্থক্য কী?

উভয়ই এফএসএসবি ইন্টারফেসের সাথে দ্বৈত-অক্ষের আলফা এসভিএম মডিউল। H206 প্রতি চ্যানেলে 12.5A সরবরাহ করে; H204 প্রতি চ্যানেলে একটি নিম্ন রেটযুক্ত বর্তমান সরবরাহ করে।সঠিক বৈকল্পিক সংযুক্ত servo মোটর নামমাত্র বর্তমান দ্বারা নির্ধারিত হয়উচ্চতর রেটযুক্ত বর্তমানের প্রয়োজন হয় এমন মোটরগুলিতে H206 এর জন্য H204 প্রতিস্থাপন করা অতিরিক্ত বর্তমানের ত্রুটি তৈরি করবে।

প্রশ্ন ২ঃ A06B-6096-H206 এর জন্য কি PSM এর বাইরের পাওয়ার সাপ্লাই প্রয়োজন?

হ্যাঁ. 6096 এসভিএম একটি সহচর আলফা পিএসএম (A06B-6087 বা A06B-6088 সিরিজ) দ্বারা সরবরাহিত একটি ভাগ করা ডিসি বাস থেকে আঁকে।পিএসএম ইনকামিং থ্রি-ফেজ এসি সংশোধন করে এবং সমস্ত সংযুক্ত এসভিএম এবং এসপিএম মডিউলগুলির জন্য ডিসি বাস ভোল্টেজ সরবরাহ করেনিশ্চিত করুন যে পিএসএম এর পাওয়ার রেটিং সমস্ত সংযুক্ত মডিউলগুলির সম্মিলিত লোডকে কভার করে।

প্রশ্ন ৩: এল এবং এম উভয় অক্ষ একসাথে অ্যালার্ম দেওয়া হয়েছে। এটা কি মডিউলের ত্রুটি?

একটি এসভিএম২ মডিউলের উভয় অক্ষের উপর একযোগে এলার্মগুলি মডিউল স্তরের ত্রুটি (ভাগ করা ডিসি বাস ক্ষতি বা নিয়ন্ত্রণ শক্তি ব্যর্থতা) বা একটি আপস্ট্রিম অবস্থা (পিএসএম ত্রুটি, এফএসএসবি যোগাযোগ বিচ্ছিন্নতা) নির্দেশ করতে পারে।প্রথমে PSM অবস্থা পরীক্ষা করুন এবং এই মডিউল থেকে FSSB তারের সংযোগ যাচাই করুন. একটি পিএসএম ত্রুটি সমস্ত এসভিএম এবং এসপিএম মডিউলগুলিকে একবারে অফলাইনে নিয়ে যাবে, সমস্ত অক্ষ জুড়ে একযোগে অ্যালার্ম তৈরি করবে।

প্রশ্ন 4: A06B-6096-H206 প্রতিস্থাপন CNC পরামিতি পরিবর্তন প্রয়োজন?

একটি অনুরূপ SVM2-40/40 প্রতিস্থাপনের জন্য, কোনও সিএনসি পরামিতি পরিবর্তন সাধারণত প্রয়োজন হয় না ¢ অক্ষ পরামিতিগুলি সিএনসির এসআরএমে সংরক্ষণ করা হয় এবং এম্প্লিফায়ার সুইচ দ্বারা প্রভাবিত হয় না। ইনস্টলেশনের পরে,সিএনসিতে এফএসএসবি অক্ষ নির্ধারণের বিষয়টি যাচাই করা হয় যা ড্রাইভ ক্যাবিনেটে মডিউলের শারীরিক অবস্থানের সাথে মেলে।

প্রশ্নঃ A06B-6096-H206 এর উৎস কোথায়?

FANUC CNC aftermarket এর মাধ্যমে বিশেষ অ্যালফা এম্প্লিফায়ার ডিলার এবং CNC মেরামতের কোম্পানিগুলি বিনিময় এবং উদ্বৃত্ত স্টক রাখে। বিশেষভাবে H206 উপসর্গটি নিশ্চিত করুন।উভয় চ্যানেলে প্রকৃত মোটর লোডের অধীনে একটি কার্যকরী পরীক্ষা সবচেয়ে নির্ভরযোগ্য গ্রহণযোগ্যতা যাচাইকরণ.
