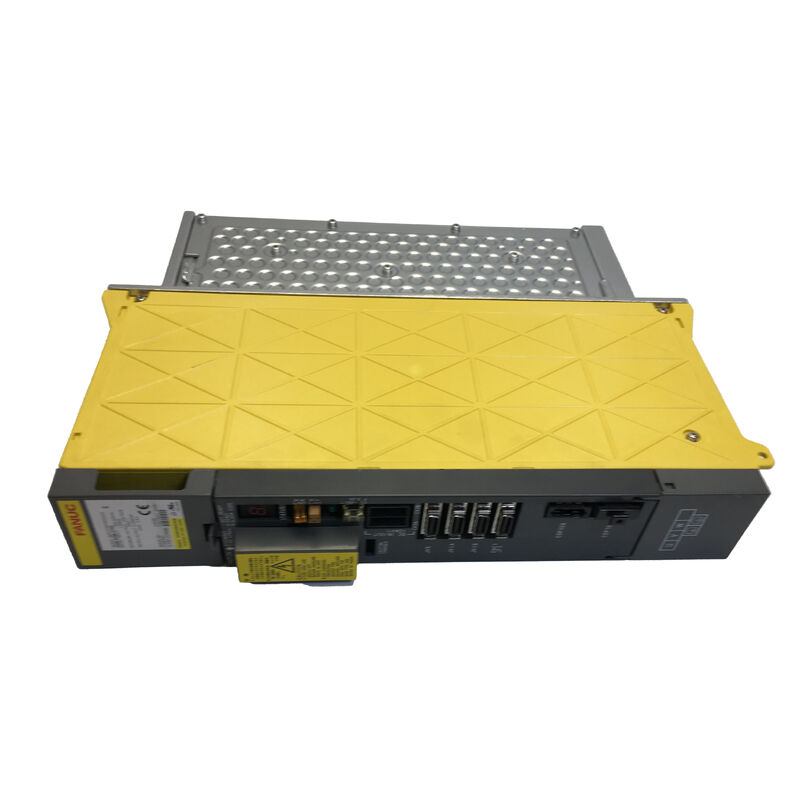

A06B-6096-H201 FANUC এসি সার্ভো এম্প্লিফায়ার ইউনিট A06B6096H201

FANUC A06B-6096-H201 | আলফা SVM2-12/12 ডুয়াল-অ্যাক্সিস সার্ভো মডিউল — 3A / 3A / 283–325V / FSSB

SVM2-12/12 — কম-কারেন্ট প্রান্তে কমপ্যাক্ট ডুয়াল অ্যাক্সিস

A06B-6096-H201 হল SVM2-12/12 — FANUC-এর আলফা FSSB SVM পরিবারের সর্বনিম্ন-কারেন্ট ডুয়াল-অ্যাক্সিস মডিউল, যেখানে উভয় L এবং M চ্যানেলে 3.0 Arms রয়েছে। এটি আলফা SVM2 রেঞ্জের ছোট প্রান্তে একটি একক মডিউল থেকে দুটি সার্ভো অ্যাক্সিস পরিচালনা করে, যা এটিকে কমপ্যাক্ট সিএনসি মেশিনের কনফিগারেশনের জন্য সঠিক ইউনিট করে তোলে যেখানে দুটি হালকা-ডিউটি অ্যাক্সিস একটি এম্প্লিফায়ার ভাগ করে নেয়, 40/40 বা 80/80 ভ্যারিয়েন্টের কারেন্ট ক্ষমতা ছাড়াই যা উচ্চতর খরচে একই ক্যাবিনেট স্লট পূরণ করে।

A06B-6096 সিরিজের সমস্ত মডিউলের মতো, H201 একটি সহযোগী আলফা PSM (পাওয়ার সাপ্লাই মডিউল) দ্বারা সরবরাহকৃত শেয়ার্ড ডিসি বাস থেকে শক্তি গ্রহণ করে এবং FSSB ফাইবার-অপটিক কেবলের মাধ্যমে সিএনসি-এর সাথে যোগাযোগ করে। FSSB অ্যাক্সিস অ্যাসাইনমেন্ট সিএনসি-এর অ্যাক্সিস প্যারামিটারে সংজ্ঞায়িত করা হয় — প্রতিটি L এবং M চ্যানেল ড্রাইভ চেইনে নিজস্ব FSSB ঠিকানা পায়।

SVM2-12/12 পদবি এই মডিউলটিকে একই পরিবারের উচ্চতর-কারেন্ট ডুয়াল-অ্যাক্সিস ভ্যারিয়েন্ট থেকে আলাদা করে। প্রতি-চ্যানেল কারেন্ট রেটিং হল প্রাথমিক নির্বাচন মানদণ্ড: মোটরের অবিচ্ছিন্ন স্টল কারেন্ট অবশ্যই এম্প্লিফায়ার চ্যানেলের 3.0 Arms রেটিং-এর মধ্যে পড়তে হবে। এটি অতিক্রম করলে ওভারকারেন্ট ফল্ট বা থার্মাল ওভারলোড হতে পারে। যদি ইনস্টল করা মেশিন প্রতি অ্যাক্সিসে 3.0 Arms এর বেশি কারেন্ট প্রয়োজন এমন মোটর ব্যবহার করে, তবে উচ্চতর কারেন্ট ক্লাসের SVM2 ভ্যারিয়েন্ট সঠিক স্পেসিফিকেশন।

মূল স্পেসিফিকেশন

SVM2 ফ্যামিলি কনটেক্সট

SVM2 পদবি A06B-6096 সিরিজের সমস্ত ডুয়াল-অ্যাক্সিস মডিউলকে কভার করে। 3.0 A/3.0 A তে H201 হল ক্ষুদ্রতম। সংলগ্ন ভ্যারিয়েন্টগুলিতে বৃহত্তর স্টল কারেন্ট চাহিদার মোটরগুলির জন্য উচ্চতর প্রতি-চ্যানেল কারেন্ট রেটিং অন্তর্ভুক্ত রয়েছে। SVM2 পরিবারের মধ্যে ফিজিক্যাল ফর্ম এবং FSSB যোগাযোগ আর্কিটেকচার ভাগ করা হয় — তবে বিভিন্ন কারেন্ট রেটিং সহ মডিউলগুলিতে ভিন্ন অভ্যন্তরীণ পাওয়ার কম্পোনেন্ট, ভিন্ন রেট করা থার্মাল পারফরম্যান্স এবং ভিন্ন মোটর প্যারামিটার কনফিগারেশন থাকে। এগুলি অদলবদলযোগ্য নয়।

H201 প্রতিস্থাপন করার সময়, ইনস্টল করা মডিউলের লেবেল থেকে সম্পূর্ণ পার্ট নম্বর নিশ্চিত করুন। ক্যাবিনেটে একটি সংলগ্ন SVM2 নম্বরের উচ্চতর কারেন্ট রেটিং এবং ভিন্ন মোটর টাইপ ম্যাপিং থাকতে পারে — এটিকে H201-এর মোটর লোডের বিপরীতে ফিট করলে প্যারামিটার মিসম্যাচ বা অন্য দিকে এম্প্লিফায়ার আন্ডারসাইজিং-এর ঝুঁকি থাকে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: FANUC-এর SVM2 রেঞ্জে A06B-6096-H201 কী?

এটি SVM2-12/12 — আলফা FSSB SVM সিরিজের সর্বনিম্ন-কারেন্ট ডুয়াল-অ্যাক্সিস মডিউল। L এবং M উভয় চ্যানেলই 3.0 Arms অবিচ্ছিন্ন রেটযুক্ত। এটি আলফা SVM2 কারেন্ট রেঞ্জের ছোট প্রান্তে একটি মডিউল থেকে দুটি সার্ভো অ্যাক্সিস চালায়, হালকা-ডিউটি অ্যাক্সিস মোটর সহ কমপ্যাক্ট সিএনসি মেশিনের কনফিগারেশনের জন্য।

প্রশ্ন ২: A06B-6096-H201-এর জন্য কি একটি পৃথক PSM পাওয়ার সাপ্লাই প্রয়োজন?

হ্যাঁ। A06B-6096 SVM সিরিজ একটি আলফা PSM (A06B-6087 বা A06B-6088 সিরিজ) দ্বারা সরবরাহকৃত একটি শেয়ার্ড ডিসি বাস থেকে শক্তি গ্রহণ করে। PSM অবশ্যই সমস্ত সংযুক্ত SVM এবং SPM মডিউলের সম্মিলিত কারেন্ট চাহিদা সরবরাহ করার জন্য রেট করা আবশ্যক। H201 নিজের এসি ইনপুটকে স্ব-রেকটিফাই করে না।

প্রশ্ন ৩: একটি উচ্চতর-কারেন্ট SVM2 ভ্যারিয়েন্ট কি H201-এর বিকল্প হতে পারে?

শারীরিকভাবে এটি একই ক্যাবিনেট স্লটে ফিট হতে পারে, তবে এটি একটি সহজ প্রতিস্থাপন নয়। উচ্চতর-কারেন্ট ভ্যারিয়েন্টগুলিতে ভিন্ন মোটর প্যারামিটার কনফিগারেশন এবং ভিন্ন থার্মাল রেটিং থাকে। সিএনসি-এর অ্যাক্সিস প্যারামিটারগুলি আসলে সংযুক্ত মোটরের জন্য সেট করতে হবে — সঠিক প্যারামিটার কনফিগারেশন ছাড়াই একটি কম-কারেন্ট মোটরের বিপরীতে একটি উচ্চতর-কারেন্ট মডিউল ফিট করলে মোটর টাইপ মিসম্যাচ অ্যালার্ম বা ভুল ভেলোসিটি স্কেলিং হতে পারে।

প্রশ্ন ৪: L এবং M উভয় অ্যাক্সিস একই সাথে অ্যালার্ম দিয়েছে। এটি কি একটি H201 মডিউল ফল্ট?

একটি SVM2 মডিউলের উভয় অ্যাক্সিসে একই সাথে অ্যালার্ম একটি মডিউল-স্তরের ফল্ট (শেয়ার্ড ডিসি বাস লস বা মডিউলের ভিতরে কন্ট্রোল পাওয়ার সাপ্লাই ব্যর্থতা) বা একটি আপস্ট্রিম PSM ফল্ট নির্দেশ করতে পারে। প্রথমে PSM স্ট্যাটাস পরীক্ষা করুন এবং FSSB কেবল সংযোগগুলি যাচাই করুন — একটি PSM ফল্ট বাসে থাকা সমস্ত SVM মডিউলকে একই সাথে অফলাইন করে দেয়। একক-অ্যাক্সিস অ্যালার্মগুলি মোটর বা এনকোডার ফল্টের সম্ভাবনা বেশি।

প্রশ্ন ৫: A06B-6096-H201 কোথা থেকে পাওয়া যায়?

FANUC আলফা FSSB মডিউল আফটারমার্কেট থেকে — সিএনসি মেরামত বিশেষজ্ঞ এবং আলফা এম্প্লিফায়ার ডিলারদের কাছে এক্সচেঞ্জ এবং সারপ্লাস স্টক রয়েছে। বিশেষভাবে H201 (SVM2-12/12) নিশ্চিত করুন — SVM2 ভ্যারিয়েন্টগুলির ফিজিক্যাল ফর্ম একটি ক্যাবিনেটে একই রকম দেখতে পারে যখন বৈদ্যুতিক স্পেসিফিকেশন ভিন্ন হয়। কোনো এক্সচেঞ্জ ইউনিট গ্রহণ করার আগে উভয় L এবং M চ্যানেলে একটি কার্যকরী পরীক্ষার অনুরোধ করুন।
