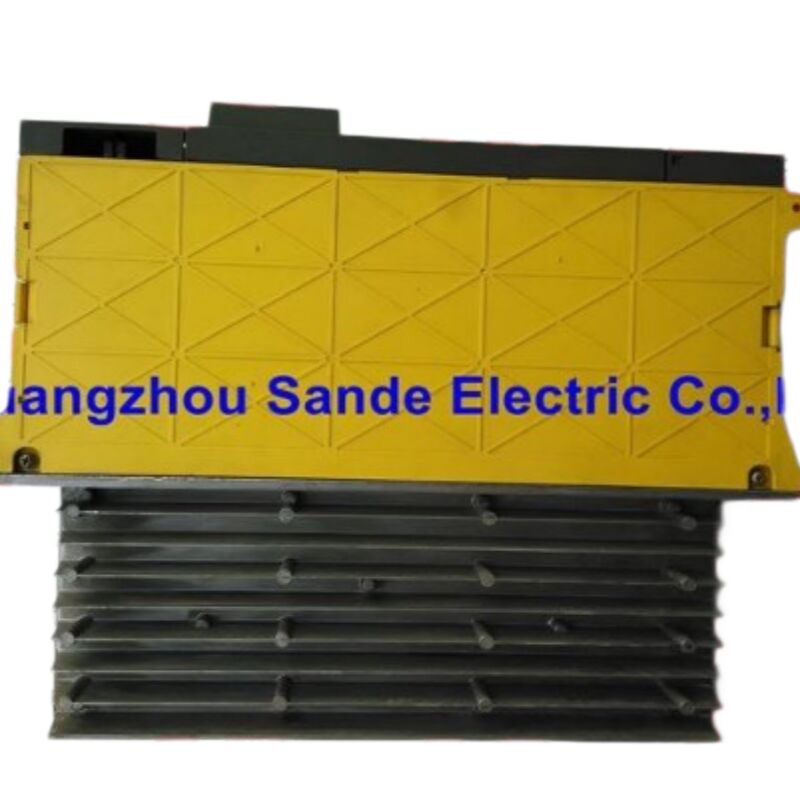

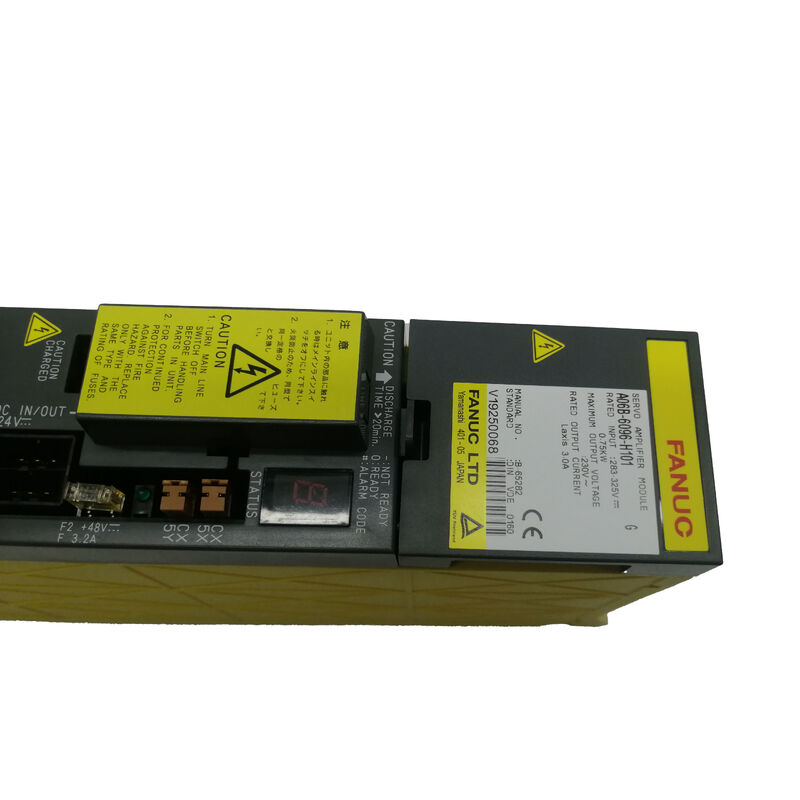

FANUC A06B-6096-H101 সার্ভো অ্যাম্প্লিফায়ার মডিউল ∙ SVM1-12, আলফা এফএসএসবি একক অক্ষ, 200 ভোল্ট প্ল্যাটফর্ম

A06B-6096-H101 এখনও নিয়মিত চাহিদা দেখছে কেন একটি সহজ কারণ আছে যদিও এটি FANUC এর সর্বশেষ বা সবচেয়ে শক্তিশালী ড্রাইভ নয়ঃযে মেশিনের জন্য এটি ডিজাইন করা হয়েছিল সেগুলি এখনও চলছেFANUC 16i, 18i দিয়ে নির্মিত উল্লম্ব মেশিনিং সেন্টার, টার্নস এবং গ্রিলিং মেশিন,এবং 21i নিয়ামক এবং তাদের 30i / 31i উত্তরসূরি বছর ধরে নির্ভরযোগ্যভাবে চক্র হয়েছে যে অক্ষ এই পরিবর্ধক স্থাপনকখনো কখনো কয়েক দশক। যখন কেউ শেষ পর্যন্ত ব্যর্থ হয়, দ্রুত একটি সামঞ্জস্যপূর্ণ প্রতিস্থাপন খুঁজে গুরুত্বপূর্ণ।

এইচ১১ নামকরণ করা হয়েছেএসভিএম১-১২ফ্যানুকের 6096 আলফা সিরিজের ০ একটি এক-অক্ষের মডিউল যা 230V এ 3.0A নামমাত্র আউটপুট পরিচালনা করে, ছোট মেশিনগুলিতে হালকা অক্ষের লোডের জন্য আকারযুক্ত।স্যান্ড ইলেকট্রিক এই মডিউলটি নতুন এবং ব্যবহৃত (পরীক্ষা) উভয় অবস্থায় স্টক করে, বিশ্বব্যাপী ০৩ কার্যদিবসের মধ্যে পাঠানো হবে।

৬০৯৬ সিরিজঃ যখন ফ্যানুক ফাইবার অপটিক্সে চলে আসে

6096 সিরিজকে কী আলাদা করে তোলে তা বোঝার জন্য, এটি FANUC এর সার্ভো এম্প্লিফায়ার ইতিহাসে কোথায় অবস্থিত তা জানতে সহায়তা করে।

6096 এর আগে, সিএনসি ব্যবহারের জন্য FANUC এর স্ট্যান্ডার্ড আলফা সার্ভো মডিউলটি ছিল৬০৭৯ সিরিজ. 6079 একটি প্রচলিত বর্তমান ভিত্তিক ইন্টারফেসের মাধ্যমে CNC এর সাথে যোগাযোগ করে ¢ CNC সার্ভো কার্ড এবং ব্রোঞ্জের তারের মাধ্যমে এম্প্লিফায়ারের মধ্যে বহন করা বৈদ্যুতিক সংকেত। এটি নির্ভরযোগ্যভাবে কাজ করে,কিন্তু সিএনসি সিস্টেম আরো দাবিদার হয়ে ওঠে এবং মাল্টি-অক্ষ কনফিগারেশন সাধারণ হয়ে ওঠে, অ্যানালগ ইন্টারফেসের তারের জটিলতা এবং যোগাযোগের ব্যান্ডউইথ সীমাবদ্ধকারী কারণ হয়ে ওঠে।

6096 সিরিজটি 6079 এর পরিবর্তে একটি মৌলিক পরিবর্তন নিয়ে এসেছেঃ সার্ভো যোগাযোগ ইন্টারফেসটিএফএসএসবি ফাইবার অপটিক সিরিয়াল সার্ভো বাস. সিএনসি এবং প্রতিটি ড্রাইভ মডিউলের মধ্যে তথ্য এখন বৈদ্যুতিক কন্ডাক্টরগুলির পরিবর্তে অপটিক্যাল ফাইবারের মাধ্যমে ভ্রমণ করে।এবং CNC র্যাক এবং ড্রাইভ ক্যাবিনেটের মধ্যে তারের যথেষ্ট সরলীকৃত হয়.

FANUC ইচ্ছাকৃত ধারাবাহিকতা মাথায় রেখে এই রূপান্তর করেছে। শারীরিক মডিউল মাত্রা, ডিসি বাস আর্কিটেকচার, পাওয়ার সাপ্লাই প্রয়োজনীয়তা এবং এমনকি মডেল নামকরণ চুক্তি (SVM1, SVM2,একক, দ্বৈত এবং ত্রি-অক্ষের জন্য এসভিএম 3) 6079- থেকে স্থানান্তরিত। বর্তমান এসভিএম এবং 6096 এর জন্য 6079 এবং 6096 এর জন্য FSSB SVM এর জন্য পার্থক্যটি প্রযুক্তিগত চিহ্নিতকারী,কিন্তু অপারেশনালভাবে 6096 মডিউল ব্যবহার করে মেশিনগুলি 6079 ব্যবহার করা মেশিনগুলির সাথে খুব অনুরূপ দেখায়.

6096 এই অবস্থানটি 6117 আলফা আই সিরিজের আগমন পর্যন্ত দখল করেছিল, যা এইচআরভি 3 বর্তমান নিয়ন্ত্রণ এবং একটি পাতলা মডিউল ফর্ম ফ্যাক্টর নিয়ে এসেছিল।6096 HRV3 সমর্থন করে যদি সঠিক ম্যাচিং বোর্ড সংমিশ্রণটি মাউন্ট করা হয় তবে ক্ষমতা ওভারল্যাপের মাত্রাকাঠামোগতভাবে, 6096 পূর্ববর্তী প্রজন্মের অন্তর্গত।

এসভিএম১-১২: পরিবারের মধ্যে ক্ষুদ্রতম, কিন্তু তার কাজের জন্য সঠিক

6096 একক-অক্ষ পরিসীমা মধ্যে, H101 এন্ট্রি মডেল। পরিবার জুড়ে বর্তমান স্কেল SVM1-12 (H101, 3A আউটপুট) থেকে SVM1-20, SVM1-40S / L, SVM1-80, SVM1-130,SVM1-240, SVM1-360 পর্যন্ত একটি বিস্তৃত পরিসীমা যা কমপ্যাক্ট টার্নগুলির ছোট অবস্থানীয় অক্ষ থেকে শুরু করে বড় মেশিনিং সেন্টারগুলির ভারী লোডের প্রাথমিক অক্ষ পর্যন্ত সমস্ত কিছু জুড়ে।

এসভিএম১-১২ মেশিন তৈরির সময় ছোট আলফা সার্ভো মোটরগুলির সাথে মিলিত হয়েছিল typically সাধারণত আলফা এ 1 / 3000 বা এ 2 / 2000 এর মতো মডেল। এই মোটরগুলি সহায়ক অক্ষ, স্বল্প ভ্রমণ অক্ষ,এবং যান্ত্রিক লোড মাঝারি হয় যেখানে মেশিন উপর অবস্থান অক্ষ৩ এ ক্রমাগত রেটড ড্রাইভ এই কাজের জন্য যথেষ্ট, এবং এর জায়গায় উচ্চ রেটড মডিউল চালানো ক্ষতিকর নয়,কিন্তু এটি অপ্রয়োজনীয় এবং সাধারণত একই স্লট আকারের জন্য কনফিগার করা একটি স্টক আইটেম হিসাবে উপলব্ধ নয়.

টেকনিক্যাল স্পেসিফিকেশন

প্রারম্ভিক বিপরীতে বিলম্বিত পিসিবি সংশোধন ∙ কেন এটি মেরামতের জন্য গুরুত্বপূর্ণ

ব্যবহৃত এইচ১০১ অর্ডার করার আগে একটি তথ্য জানা দরকারঃ A06B-6096-H101 দুটি পৃথক অভ্যন্তরীণ বোর্ড কনফিগারেশনে উত্পাদিত হয়েছিল। প্রাথমিক ইউনিটগুলি A20B-2100-0250 নিয়ন্ত্রণ PCB ব্যবহার করেছিল;পরবর্তীতে উৎপাদন A20B-2100-0540 এ স্যুইচ করা হয়উভয়ই একই কন্ট্রোল আর্কিটেকচার কিন্তু ভিন্ন বোর্ড সংশোধন।

একটি সহজ মডিউল প্রতিস্থাপনের জন্য, এই পার্থক্যটি খুব কমই গুরুত্বপূর্ণ ′′ পুরো মডিউলটি একক ইউনিট হিসাবে প্রতিস্থাপন করা হয়। যেখানে এটি প্রাসঙ্গিক হয় তা উপাদান স্তরের মেরামতঃযদি কেউ একটি ইউনিট শুধুমাত্র কন্ট্রোল বোর্ড প্রতিস্থাপন করেছে, বোর্ড সংশোধনটি তারের বোর্ডের প্রত্যাশার সাথে মিলতে হবে। অসঙ্গতিপূর্ণ সংশোধন জোড়া থেকে মিশ্র বোর্ড সংমিশ্রণগুলি মিথ্যা অ্যালার্ম শর্ত তৈরি করতে পারে।

আমাদের কাছ থেকে একটি ব্যবহৃত ইউনিট অর্ডার করার সময়, আমরা মডিউলটিকে একটি সম্পূর্ণ সমাবেশ হিসাবে সরবরাহ করি। আমরা পৃথক অভ্যন্তরীণ বোর্ডগুলি পৃথকভাবে সরবরাহ করি না।

নতুন বনাম ব্যবহৃত: সঠিক অবস্থা নির্বাচন করা

নতুন ইউনিটআমাদের গুদাম থেকে 12 মাসের ওয়ারেন্টি সহ আসল FANUC স্টক, অক্ষত।সার্ভিস ইতিহাসের অনিশ্চয়তা দূর করা মূল্যের প্রিমিয়াম.

ব্যবহৃত (পরীক্ষিত) ইউনিট৩ মাসের ওয়ারেন্টি রয়েছে এবং এটি রক্ষণাবেক্ষণ বিভাগের জন্য কার্যকর যে তারা ভবিষ্যতে ব্যর্থতার জন্য রিপেয়ার স্টক করে না বরং ইতিমধ্যে চলছে এমন একটি প্রতিক্রিয়া জানায়।এসভিএম১-১২ ছোট অক্ষের লোড ড্রাইভ করে ০ তাদের সাধারণ কাজের চক্রগুলি ভারী অক্ষের ড্রাইভগুলির তুলনায় অল্প চাহিদাপূর্ণ ০ এবং ভালভাবে রক্ষণাবেক্ষণ করা ব্যবহৃত ইউনিটগুলি কাজের রিপ্লেস হিসাবে নির্ভরযোগ্য প্রমাণিত হয়েছে.

অর্ডার করার আগে আপনার প্রয়োজনীয় নির্দিষ্ট অবস্থার উপর উপলব্ধতা নিশ্চিত করতে আমাদের সাথে যোগাযোগ করুন।

অর্ডার, পেমেন্ট এবং শিপিং

DHL এবং FedEx এর মাধ্যমে বিশ্বব্যাপী প্রেরণ০৩ কার্যদিবসএকাধিক আইটেম অর্ডারের জন্য সমন্বিত শিপিং উপলব্ধ।

পেমেন্ট গ্রহণ করা হয়েছে:

• ব্যাংক ট্রান্সফার (টি/টি) ✅ সমস্ত অর্ডার মান
• পেপ্যাল ∙ $৫০০ পর্যন্ত অর্ডার
• ওয়েস্টার্ন ইউনিয়ন ∙ সমস্ত অর্ডার মান

ক্রেতারা গন্তব্য দেশে প্রযোজ্য সমস্ত আমদানি শুল্ক বা স্থানীয় করের জন্য দায়বদ্ধ।

ওয়ারেন্টি ও রিটার্ন

যদি ইউনিট ক্ষতিগ্রস্ত, অসম্পূর্ণ, বর্ণনা অনুযায়ী নয়, অথবা নিশ্চিত না হয় তবে ফেরত গ্রহণ করা হয়প্রাপ্তির ৪ দিন পর. গ্যারান্টি লেবেল অক্ষত সঙ্গে মূল অবস্থা প্রয়োজন হয়. রিটার্ন শিপিং ক্রেতা খরচ হয়. ভুল ইনস্টলেশন, তারের ত্রুটি দ্বারা সৃষ্ট ব্যর্থতা,অথবা সরবরাহের পরে শারীরিক ক্ষতি গ্যারান্টি কভারেজ থেকে বাদ দেওয়া হয়.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: 6079 এবং 6096 সিরিজের মধ্যে ব্যবহারিক পার্থক্য কী এবং তারা একই মেশিনে বিনিময়যোগ্য?

6079 এবং 6096 একই কার্যকরী ভূমিকা পালন করে - একটি 200 ভোল্ট আলফা সিরিজ ক্যাবিনেটে একক, দ্বৈত বা ত্রি-অক্ষের সার্ভো পরিবর্ধন - তবে তারা মৌলিকভাবে ভিন্ন যোগাযোগ ইন্টারফেস ব্যবহার করে।6079 একটি বর্তমান ভিত্তিক servo ইন্টারফেস ব্যবহার করে; 6096 এফএসএসবি ব্যবহার করে, যা অপটিক্যাল ফাইবারের মাধ্যমে সার্ভো ডেটা প্রেরণ করে। সিএনসি সার্ভো কার্ডটি নির্ধারণ করে যে মেশিনে কোন ইন্টারফেস উপস্থিত রয়েছেঃএকটি FSSB সার্ভো কার্ড দিয়ে সজ্জিত নিয়ামক 6096 সিরিজের মডিউল প্রয়োজন, যখন একটি পুরোনো সিস্টেম FSSB ছাড়া তাদের ব্যবহার করতে পারবেন না। দুই পরিবার CNC servo কার্ড পরিবর্তন ছাড়া পাশাপাশি বিনিময়যোগ্য নয়। যদি আপনার মেশিন মূলত একটি 6079 মডিউল ছিল,আপনি একটি 6079 প্রতিস্থাপন প্রয়োজনযদি এটিতে 6096 থাকে, তাহলে আপনার 6096 দরকার।

প্রশ্ন ২ঃ H101 হল 3A আউটপুট সহ SVM1-12 ∙ একটি উচ্চতর রেটযুক্ত 6096 মডিউল (যেমন একটি H102 বা H103) জরুরী অবস্থায় প্রতিস্থাপন করতে পারে?

একই ক্যাবিনেটের স্লটে ফিট করার এবং একই FSSB লিঙ্কের মাধ্যমে যোগাযোগের ক্ষেত্রে, একটি উচ্চতর রেটযুক্ত 6096 মডিউল সংযোগ করবে।প্রশ্ন হচ্ছে, উচ্চতর বর্তমান রেটিং কোন সমস্যা সৃষ্টি করে কিনা এবং সাধারণত তা করে না, যেহেতু এম্প্লিফায়ারের বর্তমান আউটপুট মোটর লোড এবং CNC এর পরামিতি-সেট বর্তমান সীমা দ্বারা নির্ধারিত হয়, শুধুমাত্র এম্প্লিফায়ারের সর্বোচ্চ রেটিং নয়।এই মত একটি নিয়ন্ত্রিত প্রতিস্থাপন শুধুমাত্র পরামিতি সেটিংস সচেতনতা সঙ্গে করা উচিত: CNC এর এম্প্লিফায়ার মডেল প্যারামিটার নতুন বর্তমান রেটিং প্রতিফলিত করতে আপডেট প্রয়োজন হতে পারে, বা ড্রাইভ পাওয়ার আপ উপর একটি কনফিগারেশন অসঙ্গতি রিপোর্ট করতে পারে। স্থায়ী প্রতিস্থাপন জন্য,সঠিক H101 উৎস পরিষ্কার সমাধানসাময়িক উৎপাদন পুনরুদ্ধারের জন্য, উপযুক্ত পরামিতি সামঞ্জস্যের সাথে কখনও কখনও একটি উচ্চতর রেটযুক্ত প্রতিস্থাপন ব্যবহার করা হয় তবে এটিকে স্বল্পমেয়াদী ব্যবস্থা হিসাবে বিবেচনা করা উচিত।

প্রশ্ন 3: আমার FANUC নিয়ামক এই মডিউল দ্বারা চালিত অক্ষের উপর সার্ভো অ্যালার্ম 9 দেখায় I আমি কোথায় তদন্ত শুরু করব?

FANUC সিস্টেমে সার্ভো অ্যালার্ম 9 সাধারণত অক্ষের উপর একটি অতিরিক্ত লোড অবস্থা নির্দেশ করে ‡ ড্রাইভটি তাপ সুরক্ষা প্রান্তিকের অনুমতি দেয় তার চেয়ে বেশি সময় ধরে অত্যধিক বর্তমান গ্রহণ করেছে।অনুমান করার আগে যে এম্প্লিফায়ার ব্যর্থ হয়েছে, এই অক্ষের উপর যান্ত্রিক বোঝা পরিবর্তন হয়েছে কিনা তা পরীক্ষা করুনঃ পরা বা দূষিত বল screws, আটকে পথ wipers, অত্যধিক টান gibs,অথবা একটি ব্যর্থ মোটর সব ড্রাইভ বর্তমান চাহিদা বৃদ্ধি এবং একটি ড্রাইভ যে অন্যথায় কার্যকরী উপর ওভারলোড এলার্ম ট্রিগার করতে পারেন. অক্ষটি স্বল্প ফিড রেটে ম্যানুয়ালি চালান এবং দেখুন যে মোটরটি মসৃণভাবে বা লক্ষণীয় প্রতিরোধের সাথে চলছে কিনা।যদি অক্ষের স্বাভাবিক যান্ত্রিক আচরণ থাকে এবং অ্যালার্ম পুনরায় সেট করার পরে অবিলম্বে ফিরে আসে, ত্রুটিটি ড্রাইভের পাওয়ার স্টেজে বা এর অভ্যন্তরীণ থার্মিস্টর সার্কিটে বেশি সম্ভাবনা রয়েছে। এই পরিস্থিতিতে, মডিউল প্রতিস্থাপন কার্যকর পদক্ষেপ হয়ে ওঠে।

প্রশ্ন ৪: এই এম্প্লিফায়ারের প্রতিস্থাপনের পর কি কোনো প্যারামিটার পরিবর্তন প্রয়োজন, নাকি এটি সত্যিই প্লাগ-এন্ড-প্লে?

অক্ষের আচরণ নিয়ন্ত্রণকারী সার্ভো প্যারামিটারগুলি position অবস্থান লুপ লাভ, গতি লুপ লাভ, বর্তমান সীমা, মোটর প্রকার CNC এর মেমরিতে সংরক্ষণ করা হয়, ড্রাইভ মডিউলে নয়।একই পার্ট নম্বর সঙ্গে এম্প্লিফায়ার মডিউল প্রতিস্থাপন ঐ পরামিতি অক্ষত এবং প্রভাবিত না ছেড়ে. বেশিরভাগ ক্ষেত্রে, অনুরূপ H101 সুইচ করার জন্য কোনও পরামিতি পরিবর্তন প্রয়োজন হয় না। ব্যতিক্রমটি যখন প্রতিস্থাপন ইউনিটের মূলটির চেয়ে আলাদা বোর্ড সংশোধন থাকে।প্রাথমিক FANUC 16i/18i/21i সিস্টেমে, CNC এ এম্প্লিফায়ার মডেল প্যারামিটার ড্রাইভ এবং ইন্টারফেস সংস্করণ উভয় সনাক্ত করে; যদি প্রতিস্থাপন ইউনিট হার্ডওয়্যার সংশোধন প্যারামিটার প্রত্যাশিত কি মেলে না,একটি কনফিগারেশন এলার্ম প্রদর্শিত হতে পারেএটি সংশ্লিষ্ট এম্প্লিফায়ার মডেল প্যারামিটার আপডেট করে সমাধান করা হয়। নির্দিষ্ট প্যারামিটার নম্বরটি সিএনসি মডেল এবং সফ্টওয়্যার সংস্করণের উপর নির্ভর করে।কোন হার্ডওয়্যার swap আগে সব সিএনসি পরামিতি ব্যাকআপ ভাল অনুশীলন নির্বিশেষে, যেহেতু এটি আপনাকে একটি সম্পূর্ণ পুনরুদ্ধার পয়েন্ট দেয় যদি কিছু সামঞ্জস্য করা প্রয়োজন।

প্রশ্ন 5: SVM1-12 এর জন্য নির্দিষ্ট কোন সাধারণ ব্যর্থতা মোড আছে যা ইনস্টলেশনের আগে জানা দরকার?

A06B-6096-H101 অন্যান্য আলফা FSSB সিরিজের মডিউলগুলির মতো একই সাধারণ ব্যর্থতার নিদর্শনগুলি ভাগ করে নেয়। particularly in environments with higher ambient temperatures or poor cabinet ventilation — capacitor-related faults often manifest as erratic axis behavior or intermittent alarms before becoming a hard failure. ফাইবার অপটিক সংযোগকারীগুলি (এফএসএসবি চেইনের সিওপি 10 এ / সিওপি 10 বি) মডিউলটি নিজেই দোষারোপ করার আগে পরিদর্শন করা উচিতঃএকটি দূষিত বা বাঁকা ফাইবার ক্যাবল সংযোগকারী ড্রাইভ শেষে একটি ড্রাইভ ত্রুটি মত চেহারা যে FSSB যোগাযোগ ত্রুটি হতে পারে. একটি উপযুক্ত অপটিক্যাল পরিষ্কার সরঞ্জাম দিয়ে ফাইবার সংযোগকারী পরিষ্কার করুন এবং প্রতিস্থাপনের আগে তারের সঠিকভাবে বসানো হয় তা নিশ্চিত করুন। অবশেষে, পুরোনো ব্যবহৃত ইউনিটগুলিতে,ওয়্যারিং বোর্ড সংযোগকারীগুলি বছরের পর বছর ধরে তাপীয় চক্রের মাধ্যমে বিরতিপূর্ণ যোগাযোগ তৈরি করতে পারে ইনস্টলেশনের সময় অভ্যন্তরীণ সংযোগকারীদের পুনরায় সেট করা একটি ছোট পদক্ষেপ যা অপ্রয়োজনীয় কলব্যাকগুলি এড়ায়.
