| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A06B-6093-H151 |

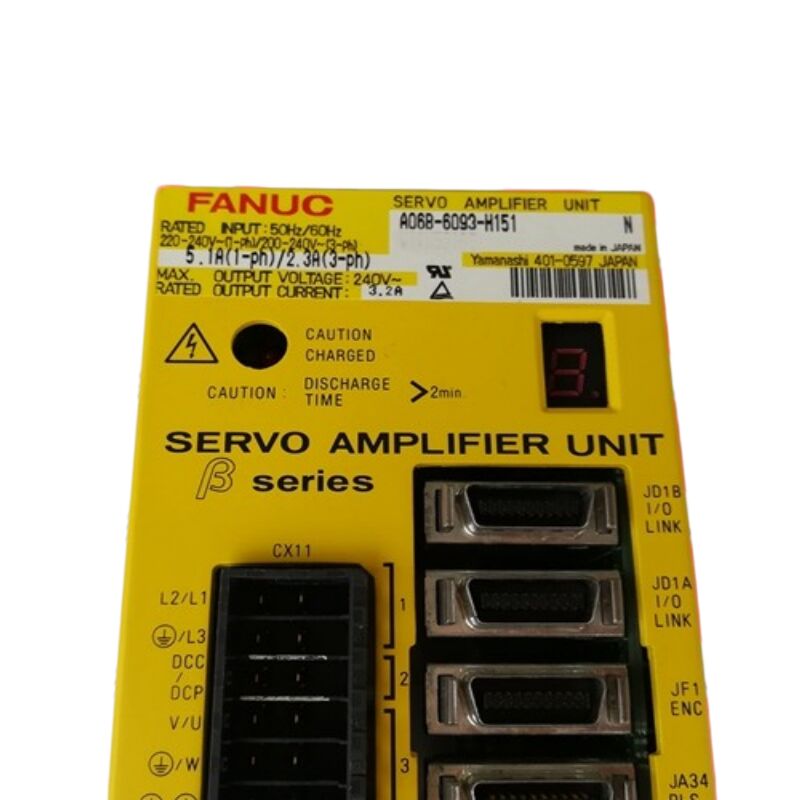

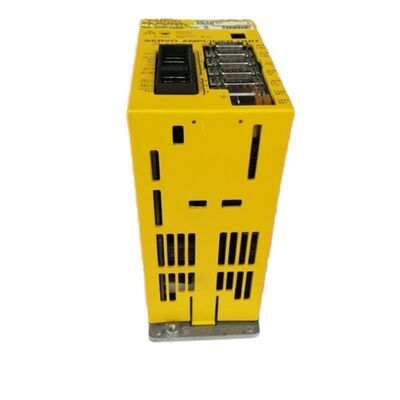

ফ্যানুক A06B-6093-H151 হল SVU-12, ফ্যানুকের A06B-6093 বিটা সার্ভো অ্যামপ্লিফায়ার সিরিজের ক্ষুদ্রতম একক-অক্ষ ইউনিট, যা একটি স্বতন্ত্র বিল্ট-ইন পাওয়ার সাপ্লাই থেকে 240V এ 3.2A অবিচ্ছিন্ন আউটপুট রেটযুক্ত।বিটা SVU সিরিজ ফ্যানুকের ড্রাইভ পোর্টফোলিওতে একটি নির্দিষ্ট স্থান দখল করে: একক-অক্ষ পজিশনিং অ্যাপ্লিকেশনের জন্য কমপ্যাক্ট, কম খরচে স্বতন্ত্র অ্যামপ্লিফায়ার যার জন্য আলফা সিরিজের SVM/PSM সিস্টেমের সম্পূর্ণ পারফরম্যান্স এনভেলপের প্রয়োজন হয় না।
যেখানে একটি আলফা সিরিজের ইনস্টলেশনের জন্য একটি PSM, এক বা একাধিক SVM মডিউল এবং একটি শেয়ার্ড ডিসি বাস পরিকাঠামোর প্রয়োজন হয়, সেখানে একটি একক বিটা SVU তার নিজস্ব এসি সরবরাহ গ্রহণ করে এবং সরাসরি সিএনসি-এর সাথে সংযোগ স্থাপন করে — ইনস্টল করা সহজ, ক্যাবিনেটের পদচিহ্ন ছোট এবং মাঝারি অক্ষ কারেন্ট চাহিদা এবং ছোট অক্ষ সংখ্যার অ্যাপ্লিকেশনগুলির জন্য আরও ভালভাবে মিলে যায়।
I/O লিঙ্ক ইন্টারফেস হল যা এই বিটা SVU-কে একই সিরিজের টাইপ বি পিডব্লিউএম ভ্যারিয়েন্ট থেকে আলাদা করে।
সিএনসি এবং টাইপ বি ড্রাইভের মধ্যে ব্যবহৃত পিডব্লিউএম সিরিয়াল প্রোটোকলের পরিবর্তে, I/O লিঙ্ক সিএনসি এবং SVU-12 এর মধ্যে পজিশন কমান্ড প্রেরণ এবং প্রতিক্রিয়া গ্রহণের জন্য একটি ফাইবার অপটিক সংযোগ ব্যবহার করে।
এই ফাইবার অপটিক লিঙ্কটি কন্ট্রোল ক্যাবিনেটে বৈদ্যুতিক নয়েজের বিরুদ্ধে প্রতিরোধ ক্ষমতা প্রদান করে — উচ্চ-ফ্রিকোয়েন্সি স্পিন্ডেল ড্রাইভ, প্লাজমা কাটার বা কাছাকাছি ইন্ডাকশন হিটিং সিস্টেম সহ মেশিনগুলির জন্য একটি প্রাসঙ্গিক কারণ — এবং সিগন্যাল অবক্ষয় ছাড়াই সার্ভো ইউনিটকে সিএনসি থেকে বৃহত্তর দূরত্বে স্থাপন করার অনুমতি দেয়।
3.2A রেটযুক্ত অবিচ্ছিন্ন এবং 12A পিক সহ, SVU-12 ফ্যানুকের বিটা সিরিজের মোটরগুলির হালকা প্রান্তের সাথে মিলে যায়: টুল চেঞ্জার, স্বয়ংক্রিয় প্যালেট চেঞ্জার, ওয়ার্কপিস ইন্ডেক্সিং সিস্টেম এবং অনুরূপ একক-অক্ষ পজিশনিং ডিউটির জন্য পজিশনিং অক্ষ ড্রাইভ যেখানে ভ্রমণ সংজ্ঞায়িত, লোড অনুমানযোগ্য এবং উচ্চ-গতির কনট্যুরিং প্রাথমিক প্রয়োজনীয়তা নয়।
মূল স্পেসিফিকেশন
| মান | ইউনিট মডেল |
|---|---|
| SVU-12 (বিটা SVU 1-12) | ইন্টারফেস |
| I/O লিঙ্ক (ফাইবার অপটিক) | ইনপুট (1-ফেজ) |
| 220–240V AC, 5.1A | ইনপুট (3-ফেজ) |
| 200–240V AC, 3.2A | ইনপুট ফ্রিকোয়েন্সি |
| 50/60 Hz | সর্বোচ্চ আউটপুট ভোল্টেজ |
| 240V AC | রেটযুক্ত আউটপুট কারেন্ট |
| 3.2A | পিক কারেন্ট |
| 12A | ওজন |
| 1.25 কেজি | কুলিং |
| এয়ার-কুলড | মাউন্টিং |
| উল্লম্ব / দেয়াল | অপারেটিং টেম্প |
| 0°C থেকে 55°C | পাওয়ার সাপ্লাই |
| বিল্ট-ইন স্বতন্ত্র | I/O লিঙ্ক ইন্টারফেস — আর্কিটেকচার এবং সিএনসি ইন্টিগ্রেশন |
সার্ভো পজিশনিং এবং পিএমসি I/O উভয়ের জন্য I/O লিঙ্কের এই দ্বৈত ব্যবহার ইনস্টলেশনে মোট তারের সংখ্যা হ্রাস করে।
ফাইবার অপটিক মাধ্যম একটি ডিজিটাল সিরিয়াল প্রোটোকল বহন করে যা টাইপ বি বিটা SVU ভ্যারিয়েন্টগুলির পিডব্লিউএম ইন্টারফেস থেকে মৌলিকভাবে ভিন্ন — দুটি ইন্টারফেস প্রকার বিনিময়যোগ্য নয়, এবং এই ড্রাইভটি পরিচালনা করার জন্য সিএনসি-তে I/O লিঙ্ক সার্ভো বিকল্পটি কনফিগার করা থাকতে হবে।
একটি সিএনসি সিস্টেমে যেখানে প্রাথমিক মেশিনিং অক্ষগুলি আলফা সিরিজের FSSB মডিউল ব্যবহার করে, I/O লিঙ্ক SVU-12 সহায়ক পজিশনিং অক্ষগুলি কভার করে: বি-অক্ষ রোটারি টেবিল, টুল ম্যাগাজিন ক্যারোসেল, প্যালেট শাটার, বা টার্নিং সেন্টারে টেইলস্টক পজিশনিং।
প্রতিটি SVU স্বাধীনভাবে I/O লিঙ্ক চেইনের সাথে সংযোগ স্থাপন করে, মেশিন নির্মাতাকে সমস্ত মোটর কেবল একটি কেন্দ্রীয় ড্রাইভ ক্যাবিনেটে রুট না করে মেশিন জুড়ে একক-অক্ষ পজিশনিং ড্রাইভ বিতরণ করার অনুমতি দেয়।
বিটা সিরিজ ডিজাইন দর্শন — পজিশনিং বনাম কনট্যুরিং
এটি আলফা এবং αi সিরিজের ড্রাইভগুলির কনট্যুরিং ডিউটি থেকে ভিন্ন, যা মাল্টি-অক্ষ ইন্টারপোলেটেড মুভগুলির সময় অবিচ্ছিন্নভাবে বেগ নিয়ন্ত্রণ করতে হয়।
SVU-12-এর 3.2A অবিচ্ছিন্ন রেটিং এবং 12A পিক সীমা এই পজিশনিং অ্যাপ্লিকেশনকে প্রতিফলিত করে — মোটর 12A পিক কারেন্টে ত্বরান্বিত হয়, ধীর হয় এবং 3.2A হোল্ডিং কারেন্ট স্তরে স্থির থাকে। 12A পিক-এ অবিচ্ছিন্ন উচ্চ-কারেন্ট অপারেশন এই ইউনিটের জন্য ডিজাইন উদ্দেশ্য নয়।
কম অবিচ্ছিন্ন কারেন্ট রেটিং মানে SVU-12 স্বাভাবিক পজিশনিং ডিউটির সময় ন্যূনতম তাপ উৎপন্ন করে, এবং এয়ার কুলিং সিস্টেম উচ্চ-কারেন্ট আলফা মডিউলগুলির হিটসিঙ্ক-ইনটেনসিভ ডিজাইন ছাড়াই তাপীয় ব্যবস্থাপনা পরিচালনা করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
A06B-6093-H151 এবং H152 উভয়ই বিটা SVU-12 I/O লিঙ্ক ভ্যারিয়েন্ট যার বৈদ্যুতিক রেটিং অভিন্ন।
H151 এবং H152 এর মধ্যে পার্থক্য হল ছোট হার্ডওয়্যার সংশোধন বা আঞ্চলিক স্পেসিফিকেশন পার্থক্য — তারা বেশিরভাগ ইনস্টলেশনে কার্যকরীভাবে সমতুল্য।
তবে, অর্ডার করার আগে মেশিনের ডকুমেন্টেশন সহ সঠিক প্রত্যয়টি নিশ্চিত করুন, কারণ নির্দিষ্ট মেশিন প্রজন্মের মধ্যে সফ্টওয়্যার সংশোধন বা সংযোগকারী ভ্যারিয়েন্ট ভিন্ন হতে পারে।
প্রশ্ন ২: SVU-12 কোন বিটা সার্ভো মোটর চালায়?
SVU-12-এর 3.2A রেটযুক্ত অবিচ্ছিন্ন আউটপুট ছোট বিটা সিরিজের মোটরগুলির সাথে মিলে যায়: βS4/3000 এবং অনুরূপ রেটযুক্ত বিটা মোটর যা ফ্যানুকের পজিশনিং অক্ষ ক্যাটালগে এই পাওয়ার ক্লাসের জন্য স্ট্যান্ডার্ড সঙ্গী।
নির্দিষ্ট মোটর মডেল মেশিনের ফ্যানুক মোটর নির্বাচন ডকুমেন্টেশন থেকে নিশ্চিত করতে হবে — সঠিক পজিশনিং অপারেশনের জন্য মোটর প্যারামিটার সেটটি ইনস্টল করা মোটরের সাথে সঙ্গতিপূর্ণ হতে হবে।
প্রশ্ন ৩: SVU-12-এ একটি বিল্ট-ইন পাওয়ার সাপ্লাই আছে — এটি কি একই মেশিনের অন্যান্য ড্রাইভের সাথে পাওয়ার শেয়ার করে?
না। প্রতিটি বিটা SVU ইউনিট তার নিজস্ব স্বাধীন এসি ইনপুট ফিড থেকে কাজ করে। বিটা SVU ইউনিটগুলির মধ্যে কোনও শেয়ার্ড ডিসি বাস নেই, আলফা SVM/PSM সিস্টেমের বিপরীতে যেখানে একাধিক মডিউল একটি সাধারণ ডিসি বাস থেকে শক্তি গ্রহণ করে। প্রতিটি SVU একটি ডেডিকেটেড এসি শাখা সার্কিটের সাথে সংযোগ স্থাপন করে।
এই স্বাধীনতা বিতরণ করা মেশিন লেআউটের জন্য একটি সুবিধা এবং ত্রুটি বিচ্ছিন্নতাকে সহজ করে — একটি SVU-তে একটি ব্যর্থতা অন্য অক্ষগুলিতে পাওয়ার ব্যাহত করে না।
প্রশ্ন ৪: অপারেশনের সময় I/O লিঙ্ক ফাইবার অপটিক কেবল ক্ষতিগ্রস্ত হলে কি হবে?
I/O লিঙ্ক ফাইবার কেবলে একটি ভাঙন বা দূষণ সিএনসি এবং SVU-12 এর মধ্যে একটি যোগাযোগ ত্রুটি তৈরি করে।
সিএনসি প্রভাবিত I/O লিঙ্ক অক্ষের উল্লেখ করে একটি সার্ভো অ্যালার্ম প্রদর্শন করে এবং অক্ষটি শক্তিহীন হয়ে যায়। SVU ইউনিটে 7-সেগমেন্ট এলইডি একটি অ্যালার্ম কোড দেখাবে।
ফাইবার অপটিক কেবলটি শারীরিক ক্ষতি, তীক্ষ্ণ বাঁক এবং সংযোগকারী দূষণের জন্য পরিদর্শন করা উচিত।
ক্ষতিগ্রস্ত ফাইবার প্রান্তগুলি পরিষ্কার করার চেষ্টা করার পরিবর্তে কেবলটি প্রতিস্থাপন করুন — ফ্যানুক I/O লিঙ্ক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত প্লাস্টিক অপটিক্যাল ফাইবার কম খরচে এবং ফিল্ড-প্রতিস্থাপনযোগ্য।
প্রশ্ন ৫: A06B-6093-H151 কি ফ্যানুক 0i-D এবং 0i-F কন্ট্রোলের সাথে সামঞ্জস্যপূর্ণ?
0i-D এবং 0i-F সহায়ক পজিশনিং অক্ষগুলির জন্য I/O লিঙ্ক সার্ভো ইন্টারফেস সমর্থন করে, যা মেশিনটি I/O লিঙ্ক সার্ভো বিকল্পটি ব্যবহার করার জন্য কনফিগার করা হলে SVU-12 কে এই নিয়ন্ত্রণগুলির সাথে সামঞ্জস্যপূর্ণ করে তোলে।
0i-D এবং পরবর্তী নিয়ন্ত্রণগুলিতে প্রাথমিক মেশিনিং অক্ষগুলি সাধারণত FSSB αi বা βi অ্যামপ্লিফায়ার ব্যবহার করে, যখন I/O লিঙ্ক SVU সহায়ক অক্ষগুলি পরিচালনা করে।
প্রতিস্থাপনের আগে নির্দিষ্ট I/O লিঙ্ক অক্ষ অ্যাসাইনমেন্টের জন্য মেশিন কনফিগারেশন ডকুমেন্টেশন এবং প্যারামিটার সেটিংস যাচাই করুন।
