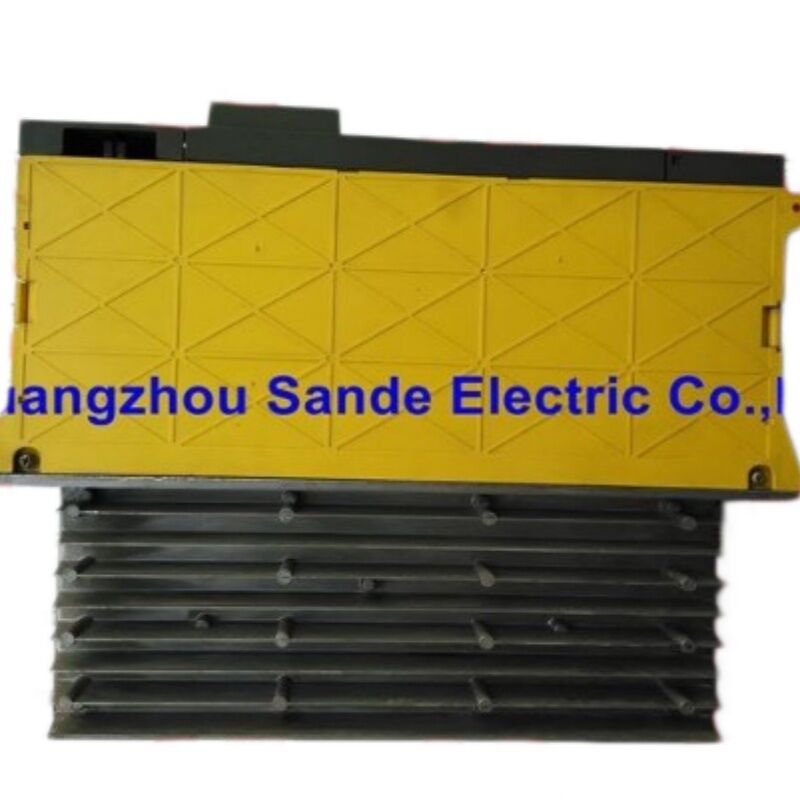

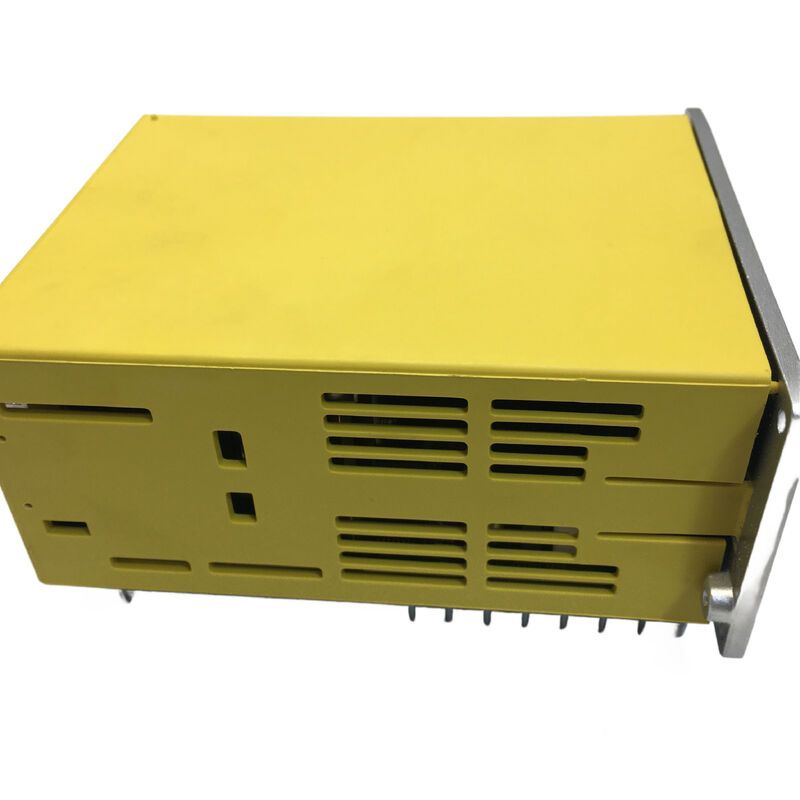

FANUC A06B-6090-H244 — আলফা সি সিরিজ SVUC2-40/40, টুইন-মোটর অ্যাপ্লিকেশনের জন্য সিমেট্রিক ডুয়াল-অ্যাক্সিস ড্রাইভ

সিএনসি মেশিনের একটি বিশেষ শ্রেণী রয়েছে যা দুটি অক্ষের উপর একই সাথে অভিন্ন চাহিদা রাখে: টুইন-কলাম মেশিনিং সেন্টার, ডুয়াল-প্যালেট হরাইজন্টাল মিল, সিঙ্ক্রোনাইজড টুইন-স্পিন্ডেল লেথ যেখানে X এবং Y অক্ষ লোড প্রোফাইল শেয়ার করে, অথবা এমন কোনো কনফিগারেশন যেখানে একটি মেশিন বিল্ডার ক্যাবিনেটের স্থান বাঁচাতে এবং ওয়্যারিং সহজ করতে একটি একক এম্প্লিফায়ারে দুটি একই আকারের মোটর যুক্ত করেছে। A06B-6090-H244 ঠিক সেই কনফিগারেশনের জন্যই তৈরি করা হয়েছিল।

FANUC-এর আলফা সি এম্প্লিফায়ার সিরিজে SVUC2-40/40 হিসাবে মনোনীত, এই ইউনিটটি দুটি অক্ষ — L এবং M — কে প্রতিটি চ্যানেলে অভিন্ন 8.7A রেট করা আউটপুটে চালায়। উভয় চ্যানেল সমান। কোনো অপ্রতিসাম্য নেই, কোনো "ভারী" প্রাথমিক অক্ষ নেই যা একটি হালকা মাধ্যমিক অক্ষের সাথে যুক্ত। 40/40 পদবি সরাসরি এটি স্পষ্ট করে: উভয় আউটপুটে একই কারেন্ট ক্লাস, একই ড্রাইভ ক্ষমতা। সমান্তরাল অ্যাপ্লিকেশনগুলিতে ম্যাচ করা α12 সার্ভো মোটরগুলির উপর নির্মিত মেশিনগুলির জন্য, এই ড্রাইভটি সঠিক এবং আসল সরঞ্জাম পছন্দ।

স্যান্ডি ইলেকট্রিক বিশ্বব্যাপী 0–3 কার্যদিবসের মধ্যে প্রেরণের জন্য নতুন এবং ব্যবহৃত অবস্থায় A06B-6090-H244 স্টক করে।

আলফা সি জেনারেশন: এই ড্রাইভটি FANUC ইতিহাসে কোথায় অবস্থিত

A06B-6090-H244 বোঝা এর প্রেক্ষাপট স্থাপন করার প্রয়োজন। FANUC-এর সার্ভো এম্প্লিফায়ার বিবর্তন বেশ কয়েকটি স্বতন্ত্র প্রজন্মের মধ্য দিয়ে গেছে, প্রতিটিতে ভিন্ন ইন্টারফেস আর্কিটেকচার রয়েছে:

তে "2" ছিল আসল আলফা সি জেনারেশন, যা 1980 এর দশকের শেষের দিকে চালু হয়েছিল এবং 1990 এর দশকের প্রথম দিকে ব্যবহৃত হয়েছিল। এটি একটি টাইপ বি পিডব্লিউএম ইন্টারফেস ব্যবহার করত। 6090 সিরিজ — যার মধ্যে H244 অন্তর্ভুক্ত — 6066 এর সরাসরি উত্তরসূরি। এটি একটি টাইপ এ পিডব্লিউএম ইন্টারফেস ব্যবহার করে। উভয় প্রজন্ম "SVUC" পদবি ভাগ করে নেয় এবং বাহ্যিকভাবে অনুরূপ ক্যাবিনেট আকার ধারণ করে, তবে ইন্টারফেস পিনআউট এবং সিগন্যাল প্রোটোকল দুটি সিরিজের মধ্যে ভিন্ন। একই সিএনসি-তে ইন্টারফেস যাচাইকরণ ছাড়া 6090 ইউনিট 6066 ইউনিটের জন্য প্লাগ-ইন প্রতিস্থাপন নয়।6090 এর পরে যা এসেছিল তা হল FSSB — ফাইবার অপটিক সিরিয়াল সার্ভো বাস — তে স্থানান্তর, যা 6096, 6114, 6117, 6130, এবং পরবর্তী আলফা আই সিরিজকে সংজ্ঞায়িত করে। FSSB সমান্তরাল পিডব্লিউএম ওয়্যারিংকে একটি একক ফাইবার অপটিক চেইন দিয়ে প্রতিস্থাপন করেছে, মাল্টি-অ্যাক্সিস ক্যাবলিংকে নাটকীয়ভাবে সহজ করেছে। 6090 সিরিজ পিডব্লিউএম যুগে অবস্থিত: প্রথম দিকের অ্যানালগ ড্রাইভের চেয়ে বেশি সক্ষম, এর মোটর নিয়ন্ত্রণে ইতিমধ্যেই ডিজিটাল, কিন্তু ফাইবার অপটিক আর্কিটেকচারের পূর্ববর্তী যা এখন আধুনিক FANUC সিএনসি ইনস্টলেশনগুলিতে প্রভাবশালী।যে মেশিনগুলি এখনও FSSB স্থানান্তরের পূর্ববর্তী সিএনসি সিস্টেমগুলিতে চলছে — বিশেষ করে সিরিজ 15, 16, 18, এবং 21 নন-আই ভ্যারিয়েন্ট — তাদের জন্য 6090 প্রায়শই সঠিক অংশ। 6096 এবং 6114 মডিউলগুলি এই পুরানো নিয়ন্ত্রণগুলিতে 6090 ইউনিটগুলির সাথে অদলবদলযোগ্য নয়।H244 ডিকোড করা: প্রত্যয় আপনাকে কী বলে

6090 আলফা সি সিরিজের মধ্যে, প্রত্যয় কাঠামো নির্দিষ্ট তথ্য বহন করে। H244 ভেঙে:

SVUC

2

-40/40

তে "2" নির্দেশ করে যে এটি একটি দুই-অক্ষ মডিউলLVDC প্রতিটি অক্ষের বর্তমান শ্রেণী বর্ণনা করে: L-অক্ষ এবং M-অক্ষ উভয়ই 40-শ্রেণীর মধ্যে কাজ করে, যা প্রতি চ্যানেলে 8.7A রেট করা অবিচ্ছিন্ন আউটপুটের সাথে সঙ্গতিপূর্ণ।তুলনার জন্য, H246 হল SVUC2-40/80 — L অক্ষ 8.7A তে থাকে কিন্তু M অক্ষ একটি উচ্চতর কারেন্ট ক্লাসে উন্নীত হয়, যা সেই মেশিনগুলির জন্য উপযুক্ত যেখানে দুটি অক্ষ ভিন্ন আকারের মোটর চালায়। H266 হল SVUC2-80

/80 — উভয় অক্ষ বৃহত্তর কারেন্ট ক্লাসে। H244 হল ডুয়াল-অ্যাক্সিস রেঞ্জের সবচেয়ে সিমেট্রিক কনফিগারেশন: উভয় অক্ষ অভিন্ন, উভয়ই ম্যাচ করা মোটর ফিড করে, উভয়ই আগত তিন-ফেজ লাইন থেকে একই 17A মোট ইনপুট ড্র শেয়ার করে।বিস্তারিতপ্যারামিটারবিস্তারিতপার্ট নম্বর

A06B-6090-H244

অ্যালার্ম কোড রেফারেন্স

এলইডি কোড

অ্যালার্ম

বিবরণ

1

টাইপ বি

পিডব্লিউএম ইন্টারফেস ওয়্যারিং ব্যবহার করত। 6090 সিরিজ

টাইপ এ

ব্যবহার করে। সিএনসি কন্ট্রোলারগুলিতে যা মূলত 6066 টাইপ বি ইন্টারফেসের জন্য তৈরি করা হয়েছিল — প্রধানত 1980 এর দশকের শেষ এবং 1990 এর দশকের প্রথম দিকের সিরিজ 15 এবং 16 মেশিনের প্রাথমিক-উৎপাদন — 6090 কেবল সিএনসি-র সার্ভো এম্প্লিফায়ার ইন্টারফেস টাইপ এ পিনআউটের সাথে মেলে কিনা তা নিশ্চিত না করে বা একটি ইন্টারফেস অ্যাডাপ্টার কেবল ছাড়া সহজভাবে প্রতিস্থাপন করা যায় না। FANUC এই দুটি সিরিজের মধ্যে একটি অফিসিয়াল বিনিময় অফার করেনি বিশেষভাবে এই সংযোগকারী অসঙ্গতির কারণে।যে মেশিনগুলি ইতিমধ্যে একটি 6090 H244 চালাচ্ছে এবং একটি সরাসরি প্রতিস্থাপনের প্রয়োজন, তাদের জন্য এই পার্থক্যটি অপ্রাসঙ্গিক — প্রতিস্থাপন ইউনিট একইভাবে সংযোগ করে। ইন্টারফেস প্রশ্নটি কেবল তখনই দেখা দেয় যখন কেউ একটি 6090 কে একটি আপগ্রেড হিসাবে বা একটি আসল 6066 ইনস্টলেশনের প্রতিস্থাপন হিসাবে সোর্স করার চেষ্টা করে।স্টক অবস্থা এবং সোর্সিংনতুন-পুরানো-স্টক A06B-6090-H244 ইউনিটগুলি আসল FANUC পণ্য যা মূল প্যাকেজিংয়ে রয়েছে, কখনও ইনস্টল করা হয়নি। যেহেতু 6090 সিরিজ বহু বছর ধরে বন্ধ হয়ে গেছে, তাই অবিচ্ছিন্ন অপারেশন বজায় রাখতে হবে এমন মেশিনগুলির জন্য আসল নতুন স্টক পছন্দসই বিকল্প — নতুন উৎপাদনের উপর নির্ভর করার কিছু নেই, এবং সাপ্লাই চেইনে প্রতিটি আসল নতুন ইউনিট হ্রাসমান ইনভেন্টরিকে প্রতিনিধিত্ব করে। নতুন ইউনিটগুলিতে 12 মাসের ওয়ারহাউস ওয়ারেন্টি থাকে।ব্যবহৃত পরিদর্শিত ইউনিটগুলি ডিকমিশন করা মেশিনগুলি থেকে সোর্স করা হয়, L এবং M উভয় অক্ষের কার্যকারিতার জন্য যাচাই করা হয় এবং 3 মাসের ওয়ারেন্টি সহ অফার করা হয়। মেরামত রেকর্ডে পাওয়া ব্যবহৃত 6090-সিরিজ ইউনিটগুলিতে সাধারণ ব্যর্থতার মোডগুলির মধ্যে রয়েছে ক্যাপাসিটর অবক্ষয়, কন্ট্রোল কার্ডে লিকি ইলেক্ট্রোলাইটিক্স, এবং আউটপুট ট্রানজিস্টর ব্যর্থ — সমস্ত বয়স-সম্পর্কিত ব্যর্থতা যা 15-30 বছর ধরে পরিষেবাতে থাকা ইউনিটগুলি থেকে পূর্বাভাসযোগ্য। যদি মেশিনের অপারেশনাল প্রয়োজনীয়তাগুলি চাহিদাযুক্ত হয় তবে অর্ডার করার আগে আমাদের সাথে পরিদর্শনের মান নিশ্চিত করুন।

অর্ডার, পেমেন্ট এবং শিপিং

নিশ্চিত পেমেন্টের

0–3 কার্যদিবসের

মধ্যে DHL এবং FedEx এর মাধ্যমে বিশ্বব্যাপী প্রেরণ। মাল্টি-আইটেম অর্ডারে সম্মিলিত শিপিং উপলব্ধ।

পেমেন্ট বিকল্প:

ব্যাঙ্ক ট্রান্সফার (T/T) — সমস্ত অর্ডারের মানপেপ্যাল — $500 USD পর্যন্ত অর্ডারওয়েস্টার্ন ইউনিয়ন — সমস্ত অর্ডারের মান

আমদানি শুল্ক এবং স্থানীয় কর গন্তব্যে ক্রেতার দায়িত্ব।

• ওয়ারেন্টি এবং রিটার্ন
• অবস্থা
• ওয়ারেন্টি সময়কাল

নতুন / অব্যবহৃত

12 মাস

প্রশ্ন 1: A06B-6090-H244 কে A06B-6066-H244 এর প্রতিস্থাপন হিসাবে তালিকাভুক্ত করা হয়েছে। তারা কি মূল 6066 চালিত যেকোনো মেশিনে অদলবদলযোগ্য?উত্তর: দুটি ইউনিট SVUC2-40/40 কারেন্ট ক্লাস শেয়ার করে এবং একই মোটর চালায়, কিন্তু তারা ভিন্ন কন্ট্রোল ইন্টারফেস ওয়্যারিং ব্যবহার করে — 6066 টাইপ বি পিডব্লিউএম ইন্টারফেস ব্যবহার করে এবং 6090 টাইপ এ ব্যবহার করে। একটি মেশিনে যা মূলত 6066 দিয়ে তৈরি হয়েছিল এবং সিএনসি থেকে এম্প্লিফায়ার পর্যন্ত একটি টাইপ বি ইন্টারফেস কানেক্টর রয়েছে, আপনি ইন্টারফেস ওয়্যারিং যাচাই বা অ্যাডাপ্ট না করে কেবল একটি 6090 প্লাগ ইন করতে পারবেন না। যে মেশিনগুলি ইতিমধ্যে একটি 6090 H244 চালাচ্ছে — আজ এটি অনেক বেশি সাধারণ পরিস্থিতি, কারণ এই ভিন্টেজ মেশিনের বেশিরভাগই কোনও এক সময়ে আপডেট করা হয়েছিল — একই 6090 সিরিজের একটি প্রতিস্থাপন H244 কোনও ইন্টারফেস পরিবর্তন ছাড়াই সরাসরি সংযোগ করে।প্রশ্ন 2: আমার মেশিনের L এবং M উভয় অক্ষ একসাথে বন্ধ হয়ে গেছে এবং LED অ্যালার্ম "b" দেখাচ্ছে। এটি কী নির্দেশ করে এবং কোথায় সমস্যা সমাধান শুরু করা উচিত?

উত্তর: 7-সেগমেন্ট এলইডি-তে অ্যালার্ম "b" একই সময়ে L এবং M উভয় অক্ষে একযোগে ওভার-কারেন্ট নির্দেশ করে, যা একটি ডুয়াল-অ্যাক্সিস মডিউলে সাধারণত দুটি স্বাধীন চ্যানেল ব্যর্থতার পরিবর্তে একটি শেয়ার্ড ফল্ট নির্দেশ করে। প্রথম যে জায়গাগুলি পরীক্ষা করতে হবে তা হল ডিসি লিঙ্ক এবং আগত পাওয়ার: ডিসি বাস লোডের অধীনে ভেঙে পড়লে অ্যালার্ম 3 (LVDC) বা অ্যালার্ম 1 (HV) শর্তগুলি "b" অ্যালার্মের আগে বা সাথে থাকতে পারে। যদি ডিসি লিঙ্ক সুস্থ থাকে, উভয় মোটর পাওয়ার কেবলের একটি সাধারণ গ্রাউন্ড ফল্ট আছে কিনা বা শেয়ার্ড ক্যাবিনেট ওয়্যারিংয়ে কোনও শর্ট আছে কিনা তা পরীক্ষা করুন। যদি আপনি একটি সাধারণ "b" এর পরিবর্তে একটি দশমিক বিন্দু সহ "b." দেখতে পান, তবে এটি একই সাথে উভয় চ্যানেলে একটি আইপিএম-স্তরের অ্যালার্ম নির্দেশ করে — সেক্ষেত্রে ইউনিটের ভিতরের IGBT মডিউলগুলি আরও সম্ভাব্য ব্যর্থতার পয়েন্ট এবং ইউনিটটির সাধারণত মেরামত বা প্রতিস্থাপনের প্রয়োজন হয়।

প্রশ্ন 3: A06B-6090-H244 এর জন্য কি একটি পৃথক পাওয়ার সাপ্লাই মডিউল প্রয়োজন, যেমন 6114 আলফা আই এসভিএম এর aiPS এর সাথে প্রয়োজন?

উত্তর: না। 6090 SVUC সিরিজ একটি স্ব-অন্তর্ভুক্ত ইউনিট — এটি তার নিজস্ব আগত তিন-ফেজ এসিকে রেকটিফাই করে এবং অভ্যন্তরীণভাবে ডিসি লিঙ্ক ভোল্টেজ তৈরি করে। এটি 6093 বিটা এসভিইউ সিরিজের মতো একই আর্কিটেকচার: ড্রাইভটি সরাসরি তিন-ফেজ এসি ইনপুটের সাথে সংযোগ স্থাপন করে এবং একটি বাহ্যিক শেয়ার্ড পাওয়ার সাপ্লাই বাসের উপর নির্ভর করে না। এটি ইনস্টলেশনকে সহজ করে তোলে — আগত তিন-ফেজ এসি পাওয়ার এবং মোটর কেবলগুলি হল প্রাথমিক সংযোগ, সিএনসি-র সাথে কন্ট্রোল ইন্টারফেস সহ। 6090 ইউনিটগুলির সাথে কখনও কখনও ব্যবহৃত একমাত্র বাহ্যিক আনুষঙ্গিক হল একটি পৃথক রিজেনারেটিভ ডিসচার্জ ইউনিট যখন মেশিনের ডিউটি ​​সাইকেল ড্রাইভের অভ্যন্তরীণ রিজেনারেশন সার্কিট শোষণ করতে পারে তার চেয়ে বেশি রিজেনারেটিভ শক্তি তৈরি করে।

প্রশ্ন 4: আমার মেশিন উভয় অক্ষে α12 মোটর ব্যবহার করে। H244 কি সঠিক ইউনিট, নাকি আমার H246 (SVUC2-40/80) বিবেচনা করা উচিত?

উত্তর: H244 হল L এবং M উভয় অক্ষে ম্যাচ করা α12 মোটরগুলির জন্য সঠিক পছন্দ। α12 মোটর 40-শ্রেণীর কারেন্ট রেঞ্জের মধ্যে পড়ে, এবং H244 উভয় চ্যানেলে সমান 8.7A রেট করা আউটপুট সরবরাহ করে — যা সেই মোটর পেয়ারিংয়ের জন্য পুরোপুরি উপযুক্ত। H246 (SVUC2-40/80) কেবল তখনই সঠিক পছন্দ যখন দুটি অক্ষ ভিন্ন আকারের মোটর ব্যবহার করে: L অক্ষে 40-শ্রেণীর মোটর এবং M অক্ষে 80-শ্রেণীর কারেন্ট প্রয়োজন এমন একটি বড় মোটর। যদি উভয় অক্ষ অভিন্ন α12 মোটর চালায়, তবে অপ্রতিসম H246 কোনও সুবিধা দেয় না এবং অপ্রয়োজনীয় জটিলতা তৈরি করে। অর্ডার করার আগে মেশিনের ওয়্যারিং ডকুমেন্টেশন থেকে আপনার মোটর মডেল নম্বরগুলি নিশ্চিত করুন।

প্রশ্ন 5: 6090 সিরিজ বন্ধ হয়ে গেছে। যদি এই ইউনিটটি কয়েক বছর পর আবার ব্যর্থ হয়, তাহলে দীর্ঘমেয়াদী বাস্তবসম্মত বিকল্পগুলি কী কী?

উত্তর: 6090 সিরিজ বহু বছর ধরে উৎপাদন থেকে বাইরে রয়েছে এবং ফিরে আসবে না। H244 চালিত মেশিনগুলির চলমান রক্ষণাবেক্ষণের জন্য, তিনটি বাস্তবসম্মত পথ রয়েছে। প্রথমত, ব্যবহৃত এবং নতুন-পুরানো-স্টক উদাহরণগুলি বাজারে উপলব্ধ থাকাকালীন এখন একটি অতিরিক্ত ইউনিট স্টক করা — এটি সবচেয়ে সহজ এবং উৎপাদন-গুরুত্বপূর্ণ মেশিনগুলির জন্য সবচেয়ে সাধারণ পদ্ধতি। দ্বিতীয়ত, যদি সিএনসি সিস্টেম নিজেই আপগ্রেড বা প্রতিস্থাপন করা হয়, তবে সার্ভো ড্রাইভ আর্কিটেকচার একই প্রকল্পে আপডেট করা যেতে পারে, কারণ নতুন সিএনসি এবং ড্রাইভ পরিবারগুলি 6090 যন্ত্রাংশের প্রাপ্যতার দ্বারা সীমাবদ্ধ নয়। তৃতীয়ত, কিছু বিশেষজ্ঞ মেরামত পরিষেবা ব্যর্থ 6090 ইউনিটগুলি ব্যর্থ ক্যাপাসিটর এবং আইজিবিটি মডিউলগুলি প্রতিস্থাপন করে পুনর্নির্মাণ করতে পারে — পরিচিত ব্যর্থতার উপাদানগুলি — একটি সম্পূর্ণ প্রতিস্থাপনের প্রয়োজন ছাড়াই ইউনিটের পরিষেবা জীবন প্রসারিত করে। বর্তমান স্টক প্রাপ্যতার বিষয়ে আমাদের সাথে যোগাযোগ করুন; এই ইউনিটগুলির বয়স বিবেচনা করে, স্টক অবস্থানগুলি দ্রুত পরিবর্তিত হতে পারে।
