| মডেল নম্বার | A06B-0147-B575 |

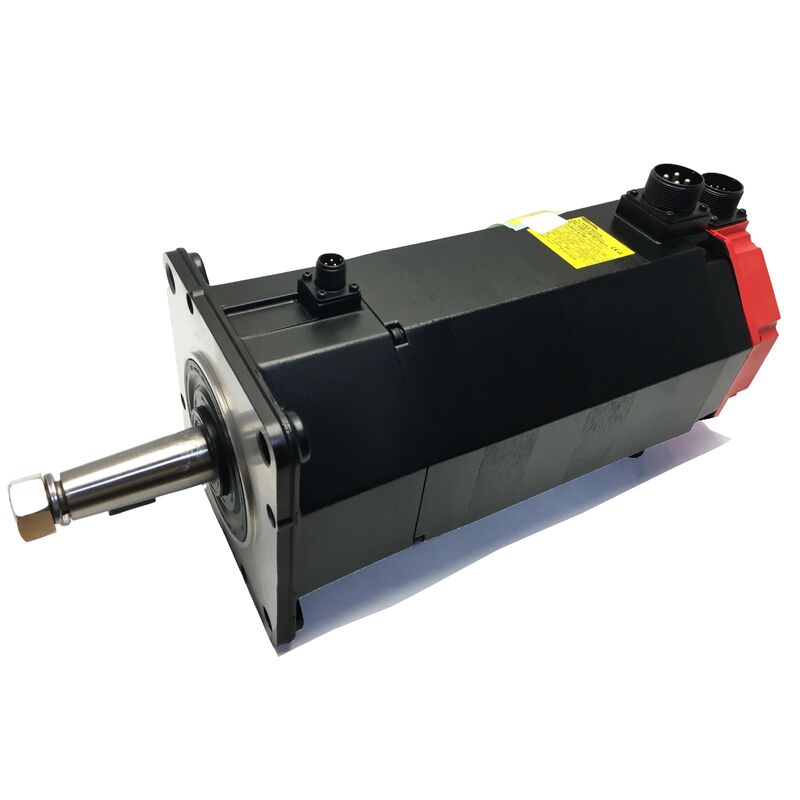

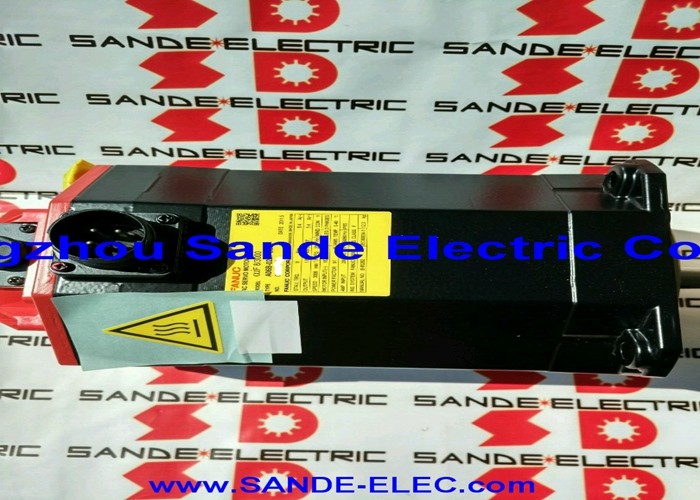

পার্ট নম্বরঃA06B-0147-B575
সিরিজ:ALPHA এসি সার্ভো মোটর
মডেলঃA22 / 2000
কনফিগারেশনঃকীওয়ে, এ 64 এনকোডার, ব্রেক ছাড়াই, তেল সিল সহ কোপযুক্ত শ্যাফ্ট
অবস্থা:নতুন / পুনর্নির্মাণ / বিনিময় / অতিরিক্ত
দ্যFanuc A06B-0147-B575এটা একটা ৩।8 kW AC servo motor from Fanuc's ALPHA series — model A22/2000 — in a specific configuration that distinguishes it from the more commonly traded B077 and B075 straight-shaft variants within the same family.
বি ৫৭৫-এ একটি কনিযুক্ত শ্যাফ্ট রয়েছে, যা এটিকে স্ব-কেন্দ্রিক হস্তক্ষেপ ফিট জ্যামিতি এবং নির্দিষ্ট মেশিন ড্রাইভ অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয় ইতিবাচক ঘূর্ণন ব্যস্ততা দেয়।
A64 পরম এনকোডার এবং স্ট্যান্ডার্ড তেল সিলিংয়ের সাথে মিলিয়ে, এটি একটি মোটর যা সুনির্দিষ্ট,শক্তি চক্রের মাধ্যমে নিখুঁত অবস্থান ধরে রাখার সাথে পুনরাবৃত্তিযোগ্য অবস্থান এবং শিল্প উত্পাদন পরিবেশে শীতল তরল এবং কণা এক্সপোজারের বিরুদ্ধে নির্ভরযোগ্য সুরক্ষা.
22 এনএম স্ট্যান্ড টর্ক, 3.8 কিলোওয়াট অবিচ্ছিন্ন আউটপুট, এবং 2,000 আরপিএম সর্বোচ্চ গতিতে, A22/2000 হালকা অক্ষগুলিতে ব্যবহৃত AC12 মোটরগুলির উপরে ALPHA মোটর পরিবারের উল্লেখযোগ্য মাঝারি পরিসরে অবস্থিত,সবচেয়ে ভারী ড্রাইভের উপর AC30 ইউনিটের নিচে.
এটি ছোট থেকে মাঝারি সিএনসি মেশিন টুলের এক্স, ওয়াই, এবং জেড ফিড অক্ষের জন্য একটি স্ট্যান্ডার্ড স্পেসিফিকেশন যেখানে যান্ত্রিক লোড বাস্তব ছিল, কাটা বাহিনী অর্থপূর্ণ ছিল,এবং স্থায়ী যন্ত্রের অবস্থার অধীনে ফিড রেট নির্ভুলতা বজায় রাখার জন্য প্রয়োজনীয় অক্ষ.
| প্যারামিটার | মূল্য |
|---|---|
| নামমাত্র আউটপুট | 3.8 কিলোওয়াট (ধারাবাহিক) |
| স্টল টর্চ | 22 এনএম (195 ইন-পাউন্ড) |
| নামমাত্র বর্তমান | ১৯ এ |
| মোটর ভোল্টেজ | ১৫৭ ভোল্ট |
| নামমাত্র ফ্রিকোয়েন্সি | ১৩৩ হার্জ |
| পর্যায় | ৩-পর্ব |
| সর্বাধিক গতি | 2,000 RPM |
| এনকোডার | A64 পরম (64,000 পিপিআর) |
| শ্যাফ্টের ধরন | কীওয়ে সহ কোপযুক্ত শ্যাফ্ট |
| ব্রেক | কোনটিই |
| সিলিং | স্ট্যান্ডার্ড অয়েল সিল |
| সিরিজ | ALPHA A22/2000 |
B575 উপসর্গটি দুটি যান্ত্রিক বৈশিষ্ট্য বহন করে যা এই বৈকল্পিককে সোজা-শ্যাফ্ট A22/2000 মোটর থেকে আলাদা করে তোলেঃ কোপযুক্ত শ্যাফ্ট জ্যামিতি এবং এতে মেশিনযুক্ত কীওয়ে।একসাথে তারা একটি সহজ সোজা শ্যাফ্ট না এমনভাবে coupling ইন্টারফেস নির্ধারণ.
কোপযুক্ত শ্যাফ্টের শঙ্কু প্রোফাইলটি একটি স্ব-কেন্দ্রীভূত হস্তক্ষেপ ফিট তৈরি করে যখন ক্যাপলিং হাব বা চালিত উপাদানটি এটিতে টানা হয়।
হাবটি প্রতিবার এটি ইনস্টল করার সময় কনসেন্ট্রিকভাবে বসে থাকে, একটি বৈশিষ্ট্য যা একটি সরল ক্ল্যাম্পিং-শুধুমাত্র সোজা শ্যাফ্টটি সংযোগের ক্ল্যাম্পিংয়ের নির্ভুলতার উপর নির্ভর করে,কিন্তু যা জ্যামিতিকভাবে যান্ত্রিকভাবে কোপারের দ্বারা সরবরাহ করা হয়.
অক্ষগুলিতে যেখানে শ্যাফ্ট রানআউট অবস্থান পুনরাবৃত্তিযোগ্যতা বা পৃষ্ঠের সমাপ্তির গুণমানকে প্রভাবিত করবে, কোপারের অন্তর্নিহিত ঘনত্বের সুবিধাটি এটি নির্দিষ্ট করার প্রকৌশল কারণ।
কীওয়ে একটি ভিন্ন ধরনের নিরাপত্তা যোগ করেঃ ইতিবাচক ঘূর্ণন জড়িত। একটি কী সঙ্গে, কাপলিং হাব প্রয়োগ টর্ক নির্বিশেষে খাদ আপেক্ষিক ঘোরানো যাবে না,দিক বদলের ফ্রিকোয়েন্সি, অথবা ভারী যান্ত্রিক বোঝা থেকে অক্ষ ত্বরণের সময় উৎপন্ন শক লোড।
একটি উত্পাদন সিএনসি অক্ষের উপর 22 এনএম স্ট্যান্ড টর্ক এ, এই পার্থক্যটি উত্পাদন শিফটের বছরগুলিতে পরিমাপ করা একটি পরিষেবা জীবনের উপর গুরুত্বপূর্ণ।
পরিবর্তনের সময় ব্যবহারিক পরিণতি হল যে মেশিনের চালিত উপাদানগুলি, পলি, কপলিং হাব,অথবা গিয়ারবক্স ইনপুট উপাদান . একটি সোজা শ্যাফ্ট প্রতিস্থাপন মোটর নতুন সংযোগ উপাদান প্রয়োজন. যান্ত্রিক পরিবর্তন ছাড়া একটি অনুরূপ B575 স্লট ইন.
এ 64 হ'ল এই মোটরে লাগানো 64,000 পালস-প্রতি-বিপ্লব ফিডব্যাক ডিভাইসের জন্য ফ্যানুকের পরম এনকোডার নামকরণ।পরম মানে এনকোডার বিদ্যুৎ বিচ্ছিন্নতা মাধ্যমে তার অবস্থান রেফারেন্স বজায় রাখে.
যখন সিএনসি একটি পরিকল্পিত বন্ধ, একটি জরুরী স্টপ, বা একটি অপ্রত্যাশিত শক্তি হ্রাস পরে ক্ষমতা আপ,সার্ভো ড্রাইভ সরাসরি A64 থেকে বর্তমান পরম শ্যাফট অবস্থান পড়ে এবং মেশিন কোন গতি কমান্ড করা হয় আগে পূর্ণ অক্ষ অবস্থান জ্ঞান আছেকোন হোমিং চক্রের প্রয়োজন নেই।
উৎপাদন যন্ত্রপাতিগুলির জন্য, এর একটি যৌগিক অপারেশনাল প্রভাব রয়েছে।
হোমিং সিকোয়েন্সের সময় লাগে ∙ একটি মেশিনে প্রতি শিফটে দুবার, সপ্তাহে পাঁচ দিন, ৩০ সেকেন্ডের হোমিং রুটিনকে বাদ দিয়ে প্রতি বছর পরিমাপযোগ্য উৎপাদনশীল সময় যোগ করা হয়। আরও উল্লেখযোগ্যভাবে,এটি বিচ্ছিন্ন হোমিং এর সাথে সম্পর্কিত ব্যর্থতা মোড অপসারণ করে: যদি একটি মেশিন একটি ইনক্রিমেন্টাল এনকোডার সিস্টেমে মিড-হোমিং সিকোয়েন্সের শক্তি হারায়, তবে মেশিনটি পুনরায় শুরু করার আগে অপারেটরকে ডায়াগনোসিস করতে হবে এবং হোমিং রুটিনটি পুনরায় চালু করতে হবে।এর কিছুই প্রযোজ্য নয়।.
The absolute reference also protects against the class of errors where an axis position counter drifts over time — a phenomenon that can occur on incremental systems through accumulated electrical noise on the feedback lineA64 এর পরম তথ্য CNC এর অবস্থান তথ্যের উপর একটি ধ্রুবক মানসিকতা চেক হিসাবে কাজ করে।
ফ্যানুক নামকরণ ব্যবস্থায় বি৫৭৫ নামকরণ সাধারণত বি০৭৫#৭০৭৬ বা বি০৭৭#৭০৭৬ ভেরিয়েন্টে পাওয়া উন্নত আইপি৬৭ সিলিংয়ের পরিবর্তে স্ট্যান্ডার্ড তেল সিলিং সহ একটি মোটরকে নির্দেশ করে।
স্ট্যান্ডার্ড তেল সিলগুলি বায়ুবাহিত শীতল তরল কুয়াশা, সূক্ষ্ম ধাতব কণা এবং সাধারণ ইনস্টলেশন অবস্থার অধীনে একটি সিএনসি মেশিনিং পরিবেশের সাধারণ দূষণ থেকে ভারবহন গহ্বরগুলি রক্ষা করে।
মেশিনগুলির জন্য যেখানে মোটরটি সরাসরি শীতল তরল স্প্রে থেকে দূরে এবং যুক্তিসঙ্গত বায়ু প্রবাহের সাথে অবস্থিত, স্ট্যান্ডার্ড তেল সিল সুরক্ষা দীর্ঘ পরিষেবা ব্যবধানের জন্য পর্যাপ্ত।
Where the motor is installed closer to the cutting zone — particularly on machines with high-pressure through-tool coolant or aggressive coolant delivery — the enhanced IP67 sealing of other variants in the A22/2000 family provides stronger long-term protection.
সিলের অবস্থা সর্বদা ব্যবহৃত মোটরগুলির জন্য চেক করার মতো।
একটি শক্ত বা ফাটল শ্যাফ্ট সিল একটি সহজ রক্ষণাবেক্ষণ আইটেম যখন মোটর সার্ভিস জন্য মেশিনের বাইরে হয়,এবং এটি মোকাবেলা করে ধীর গতির দূষণ প্রতিরোধ করে যা কোন নাটকীয় তাত্ক্ষণিক উপসর্গ সৃষ্টি না করেই মোটর জীবনকে সংক্ষিপ্ত করে.
জিই ফ্যানুক সার্ভো প্রোডাক্ট ডকুমেন্টেশন থেকে A22/2000 22 Nm অবিচ্ছিন্ন স্টল টর্ক সরবরাহ করে 2,000 RPM পর্যন্ত একটি সংমিশ্রণ যা 3.7 ′′3 এ রেট করা হয়েছিল।নির্দিষ্ট ভেরিয়েন্ট এবং পরিমাপের ভিত্তিতে 8 kW.
19A নামমাত্র বর্তমানের সময়, সার্ভো এম্প্লিফায়ার মডিউলটি এই বর্তমান শ্রেণীর জন্য মাপ করা উচিত।
A06B-0147 সিরিজটি ALPHA সিরিজের SVM এম্প্লিফায়ারগুলির সাথে সংযোগ স্থাপন করে যা 19A অবিচ্ছিন্ন এবং অক্ষ ত্বরণের জন্য প্রয়োজনীয় উচ্চতর পিক স্ট্রিমগুলির জন্য উপযুক্ত।
২,০০০ আরপিএম এ ১৩৩ হার্জ নামমাত্র ফ্রিকোয়েন্সি A22/2000 কে A22/1500 পরিবার থেকে আলাদা করে, যা 100Hz ব্যবহার করে।
এই ফ্রিকোয়েন্সি পার্থক্য বিভিন্ন গতির সিলিং এবং সংশ্লিষ্ট ইলেক্ট্রোম্যাগনেটিক নকশা প্রতিফলিত করে,এবং এর মানে হল যে দুটি পরিবার সার্ভো এম্প্লিফায়ারে বিভিন্ন মোটর টাইপ প্যারামিটার ব্যবহার করে তারা একই টর্ক ক্লাস ভাগ করে কিন্তু ড্রাইভ সিস্টেমে একইভাবে কনফিগার করা হয় না.
A06B-0147-B575 Fanuc ALPHA সিরিজ SVM সার্ভো এম্প্লিফায়ারগুলির সাথে সামঞ্জস্যপূর্ণ এবং সিরিজ 0, 0i, 15, 16, 18 এবং 21 সহ Fanuc CNC নিয়ন্ত্রণগুলির সাথে সংহত।সার্ভো এম্প্লিফায়ারকে A22/2000 এর মোটর টাইপ কোড দিয়ে A64 পরম এনকোডার দিয়ে প্যারামিটার করা উচিত.
যন্ত্রপাতিগুলোতে যা মূল নির্মাণের পর থেকে ড্রাইভ বা কন্ট্রোল আপগ্রেড করা হয়েছে, confirming that the installed amplifier supports the A64 absolute encoder interface before installing a replacement is a necessary commissioning step — not all ALPHA amplifier generations have identical absolute encoder handling capabilities.
প্রশ্ন 1: একই A22/2000 পরিবারের B575 এবং B077 এর মধ্যে মূল যান্ত্রিক পার্থক্য কী?
B077 একটি I64 ইনক্রিমেন্টাল এনকোডার সহ একটি সোজা সরল শ্যাফ্ট (SLK) বহন করে এবং B077 # 7008 একটি কীওয়ে এবং একই I64 সহ একটি সোজা শ্যাফ্ট বহন করে।
বি৫৭৫-এ কীওয়ে সহ একটি কোপযুক্ত শ্যাফ্ট রয়েছে এবং এটি A64 পরম এনকোডার ব্যবহার করে। কোপযুক্ত শ্যাফ্ট একটি স্ব-কেন্দ্রীভূত হস্তক্ষেপ ফিট তৈরি করে যা একটি সোজা শ্যাফ্ট সরবরাহ করে না।
A64 পরম এনকোডার শক্তি চক্র মাধ্যমে অবস্থান বজায় রাখে, হোমিং ক্রম নির্মূল।
প্রতিস্থাপনের জন্য শ্যাফ্ট জ্যামিতি এবং এনকোডার টাইপ উভয়েরই মিল থাকা উচিত ∙ একটি সোজা শ্যাফ্ট মোটর শ্যাফ্ট হাব প্রতিস্থাপন না করে একটি কোটার-ড্রিলড কাপলিংয়ে ফিট করতে পারে না।
প্রশ্ন ২: এই পাওয়ার ক্লাস মোটরের আই৬৪ ইনক্রিমেন্টাল এনকোডারের তুলনায় এ৬৪ পরম এনকোডারের ব্যবহারিক সুবিধা কী?
A64 শক্তির বিচ্ছিন্নতার মাধ্যমে শ্যাফট অবস্থান বজায় রাখে ¢ মেশিনটি সঠিকভাবে জানে যে প্রতিটি অক্ষ কোথায় রয়েছে যখন এটি হোমিং ছাড়াই শক্তি দেয়।I64 শক্তি ক্ষতির উপর তার রেফারেন্স হারায় এবং প্রতিটি পুনরায় আরম্ভ করার সময় একটি হোমিং ক্রম প্রয়োজন.
একটি উৎপাদন মেশিনের জন্য, পরম প্রতিক্রিয়া হোমিং বিলম্ব দূর করে, বিচ্ছিন্ন হোমিং রুটিনের ব্যর্থতা মোড দূর করে,এবং একটি অবিচ্ছিন্ন পরম রেফারেন্স যে অবস্থান counterdrift বিরুদ্ধে রক্ষা প্রদান করে.
B575 প্রতিস্থাপন করার সময়, A64 এনকোডার টাইপটি একটি I64 মোটর ফিটিংয়ের সাথে মেলে এবং মেশিনের স্টার্ট আপ আচরণ পরিবর্তন করে এবং সার্ভো পরামিতি আপডেটগুলির প্রয়োজন হতে পারে।
প্রশ্ন 3: A06B-0147-B575 এর জন্য কোন সার্ভো এম্প্লিফায়ার প্রয়োজন?
মোটরটির জন্য একটি Fanuc ALPHA সিরিজ SVM এম্প্লিফায়ার মডিউল প্রয়োজন যা কমপক্ষে 19A অবিচ্ছিন্ন আউটপুট বর্তমানের জন্য নামকরণ করা হয়েছে, যা A22/2000 মোটর টাইপ এবং A64 পরম এনকোডার ইন্টারফেসের সাথে সামঞ্জস্যপূর্ণ।
এটি সিরিজ 0, 0i, 15, 16, 18, এবং 21 সহ Fanuc CNC নিয়ন্ত্রণগুলির সাথে সংহত করে।A22/2000 A64 স্পেসিফিকেশনের জন্য এম্প্লিফায়ারের মোটর টাইপ প্যারামিটারটি লোডের অধীনে কাজ করার আগে সঠিকভাবে সেট করা উচিত.
প্রশ্ন 4: B575 এর তেল সিল স্পেসিফিকেশনের পরিবর্তে স্ট্যান্ডার্ড IP65 বা IP67 সিলিং সহ একটি প্রতিস্থাপন মোটর ব্যবহার করা যেতে পারে?
হ্যাঁ, যদি মাউন্ট আকার এবং শ্যাফ্ট জ্যামিতি ম্যাচ।একই শারীরিক ফ্রেমে A22/2000 এর একটি IP67 সিলড ভেরিয়েন্ট একই মাউন্ট অবস্থান ফিট করবে এবং শীতল তরল সুরক্ষার একটি উচ্চ স্তর প্রদান করবে.
বৈদ্যুতিক স্পেসিফিকেশন, এনকোডার টাইপ, এবং শ্যাফ্ট জ্যামিতি (কীওয়ে দিয়ে কোটার) এখনও মেশিনের কাপলিং এবং সার্ভো ড্রাইভ কনফিগারেশনের সাথে মিলতে হবে।
Upgrading to higher ingress protection is a practical option when the original motor's service history suggests the installation location has higher coolant exposure than the oil seal specification is ideal for.
প্রশ্ন 5: ব্যবহৃত A06B-0147-B575 এর জন্য সবচেয়ে গুরুত্বপূর্ণ পরিদর্শন পয়েন্টগুলি কী কী?
প্রথমে কোপ শ্যাফ্টের পৃষ্ঠ পরীক্ষা করুন, ভুল পূর্ববর্তী অপসারণ থেকে বিরক্তিকর, স্কোরিং, বা প্রভাব ক্ষতির জন্য দেখুন।Taper পৃষ্ঠ ক্ষতি ক্ষেত্রের মধ্যে সংশোধন করা যাবে না এবং পুনরায় ইনস্টলেশনের উপর হস্তক্ষেপ ফিট হুমকি.
কী কন্টাক্ট ফেসগুলিতে কী-ওয়েটি ফ্রেটিংয়ের জন্য পরীক্ষা করুন। ক্ষয়ক্ষতির জন্য A64 এনকোডার সংযোজক এবং স্ট্রেন রিলেস ক্ষতির জন্য তারের আউটপুটটি পরীক্ষা করুন।ধাপ ভারসাম্য জন্য তিন-ফেজ ঘূর্ণন প্রতিরোধের পরিমাপ করুন এবং মাটি বিচ্ছিন্নতা প্রতিরোধের পরীক্ষা করুন.
ঠোঁটে কঠোরতা বা ফাটল জন্য তেল সীল পরীক্ষা করুন। লেয়ার অবস্থা মূল্যায়ন করতে হাত দ্বারা খাদ ঘোরান। একটি বেঞ্চ রান আপ 2,000 RPM সঙ্গে A64 একটি Fanuc ALPHA ড্রাইভ উপর পরম অবস্থান যাচাইকরণ একটি উত্পাদন অক্ষ ফিরে যাওয়ার আগে সঠিক চূড়ান্ত চেক হয়.
