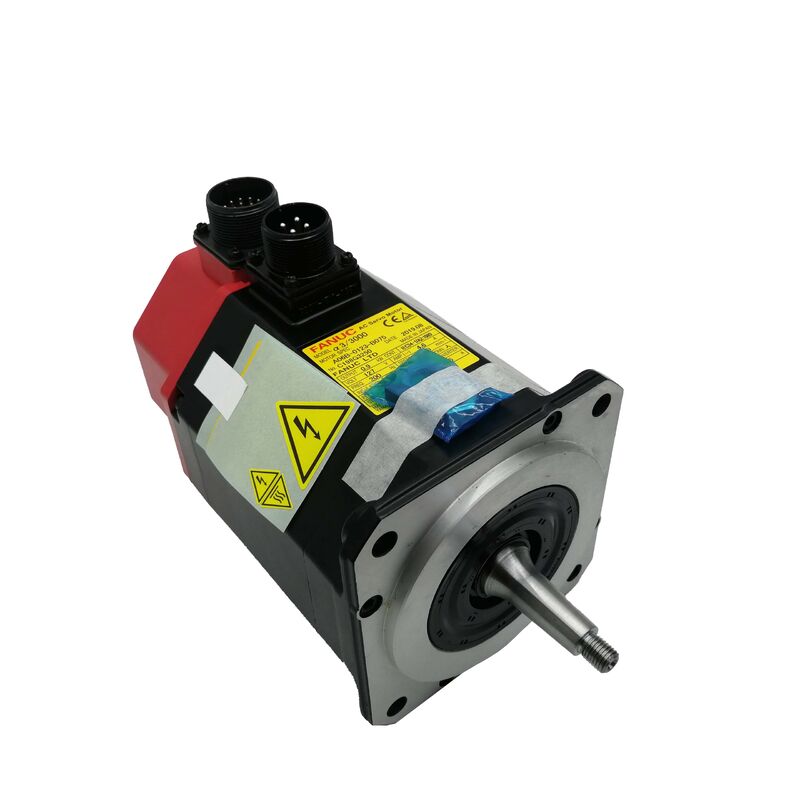

Fanuc A06B-0123-B075 এসি সার্ভো মোটর
আলফা ৩/৩০০০, ট্যাপার শ্যাফ্ট, এ৬৪ এনকোডার, কোন ব্রেক নেই
পণ্যের সংক্ষিপ্ত বিবরণ
পার্ট নম্বরঃA06B-0123-B075
এছাড়াও অনুসন্ধান করা হয়েছে:A06B0123B075, FANUC A06B-0123-B075, FANUC আলফা 3/3000
মোটর মডেল:α 3/3000
সিরিজ:ফ্যানুক অরিজিনাল আলফা সিরিজ
শ্রেণীবিভাগঃফ্যানুক আলফা সিরিজ এসি ব্রাশহীন সার্ভো মোটর -- 3 এনএম স্টল টর্ক, 0.9 কিলোওয়াট, 3,000 rpm, ট্যাপার শ্যাফ্ট, কোন ব্রেক, A64 ইনক্রিমেন্টাল এনকোডার, আইপি 65
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার |
মূল্য |
| পার্ট নম্বর |
A06B-0123-B075 |
| মোটর মডেল |
α 3/3000 |
| নামমাত্র আউটপুট |
0.9 কিলোওয়াট |
| স্টল টর্চ |
৩ এনএম |
| স্টল বর্তমান |
4.6 এ |
| নামমাত্র গতি |
3,000 rpm |
| মোটর ইনপুট ভোল্টেজ |
১২৭ ভোল্ট (৩-ফেজ) |
| এনকোডার |
আলফা A64 (বর্ধমান, 64,000 পিপিআর) |
| শ্যাফ্টের ধরন |
চাবি দিয়ে ট্যাপার |
| ইলেক্ট্রোম্যাগনেটিক ব্রেক |
কোনটিই |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| সামঞ্জস্যপূর্ণ এম্প্লিফায়ার |
ফ্যানুক অরিজিনাল আলফা সিরিজ এসভিইউ এম্প্লিফায়ার |
| সামঞ্জস্যপূর্ণ নিয়ন্ত্রণ ব্যবস্থা |
Fanuc সিরিজ 0, 15, 16, 18 (মূল আলফা প্রজন্ম) |
| উৎপত্তি |
জাপান |
আলফা পরিবারের মধ্যে আলফা 3/3000
ফ্যানুকের মূল আলফা সিরিজটি ১৯৯০ এবং ২০০০ এর দশকে সিএনসি মেশিন টুলগুলি চালিত করেছিল, আজও অনেক মেশিন উত্পাদনে রয়েছে।A06B-0123-B075 এই মোটর ব্যর্থ হলে একটি অনুরূপ প্রতিস্থাপন সমাধান প্রদান করে.
সঙ্গে3 এনএম স্ট্যান্ড টর্ক এবং 0.9 কেডব্লিউআউটপুট, α 3/3000 মূল আলফা রেঞ্জের কম্প্যাক্ট স্তর দখল করে, এটি ছোট থেকে মাঝারি আকারের সিএনসি মেশিন টুলগুলিতে হালকা ফিড অক্ষের জন্য আদর্শ করে তোলে।অ্যাপ্লিকেশনগুলির মধ্যে কমপ্যাক্ট টার্নগুলিতে এক্স এবং জেড ড্রাইভ অন্তর্ভুক্ত রয়েছে, মেশিন সেন্টারগুলিতে সহায়ক অক্ষ এবং সেকেন্ডারি পজিশনিং প্রক্রিয়া।
দ্য3,000 rpm নামমাত্র ঘূর্ণনএকটি 5 মিমি পিচ বল স্ক্রু সঙ্গে মিলিত 15 মি / মিনিট দ্রুত ট্র্যাভার্স কর্মক্ষমতা প্রদান করে।127V মোটর ইনপুট ভোল্টেজ 4.6A স্ট্যান্ড বর্তমান এঅরিজিনাল আলফা এসভিইউ এম্প্লিফায়ারের সাথে সামঞ্জস্যতা নিশ্চিত করে।
ট্যাপার শ্যাফ্ট ডিজাইন
যথার্থ মাটিকী সহ কনিফার শ্যাফ্টস্ব-কেন্দ্রিক সংযোগ প্রদান করে যা পুনরাবৃত্তিযোগ্য অবস্থান নিশ্চিত করে। শঙ্কু জ্যামিতি স্বয়ংক্রিয়ভাবে ইনস্টলেশনের সময় হাবকে কেন্দ্রীভূতভাবে নিবন্ধিত করে,যখন চাবি ইতিবাচক টর্ক সংক্রমণ প্রদান করে.
ইনস্টলেশনের নোটঃঅপসারণের সময় সর্বদা হাবের মুখের উপর প্রয়োগ করা একটি উপযুক্ত গিয়ার টানার ব্যবহার করুন। কখনই হাবের দেহের বিরুদ্ধে কিল বা প্রভাব ব্যবহার করবেন না। নতুন মোটরে পুনরায় ইনস্টল করার আগে কোপ এবং খাঁজ পৃষ্ঠগুলি পরীক্ষা করুন।
A64 ইনক্রিমেন্টাল এনকোডার সামঞ্জস্য
দ্যআলফা এ৬৪ এনকোডারসমান্তরাল ইনক্রিমেন্টাল এনকোডার ইন্টারফেসের মাধ্যমে প্রতি ঘূর্ণায়মান 64,000 গণনা সরবরাহ করে। মূল অপারেশনাল বিবেচনাঃ
- প্রতিটি পাওয়ার-আপের জন্য হোমিং প্রয়োজনঃA64 পাওয়ার বন্ধ করার সময় অবস্থান বজায় রাখে না
- প্রজন্ম-নির্দিষ্ট সামঞ্জস্যতাঃসিরিয়াল এনকোডার প্রোটোকল প্রয়োজন αi সিরিজের এম্প্লিফায়ারগুলির সাথে অসম্পূর্ণ
- মূল ফ্যানুক আলফা এসভিইউ এম্প্লিফায়ার প্রয়োজনসঠিক অপারেশনের জন্য
৫ মিমি পিচ বল স্ক্রুতে ৬৪,০০০ পিপিআর এ, অবস্থান লুপ রেজোলিউশন প্রতি গণনায় প্রায় ৭৮ এনএম।
ব্রেক কনফিগারেশন নেই
B075 নামকরণ কোন ইলেক্ট্রোম্যাগনেটিক ব্রেক নিশ্চিত করে।যা মহাকর্ষীয় লোড উপাদান ছাড়া অনুভূমিক অক্ষের জন্য উপযুক্ত.
গুরুত্বপূর্ণঃউল্লম্ব অক্ষ বা মেকানিক্যাল হোল্ডিং প্রয়োজন হয় এমন কমন ফিডগুলির জন্য, ব্রেকড ভেরিয়েন্ট ব্যবহার করুনA06B-0123-B175. B075 একটি নিরাপদ প্রতিস্থাপন নয় মহাকর্ষ-লোড অক্ষ উপর.
A06B-0123 সিরিজের কনফিগারেশন রেফারেন্স
| পার্ট নম্বর |
শ্যাফ্ট |
ব্রেক |
এনকোডার |
| A06B-0123-B075 |
কপিকল |
কোনটিই |
A64 ধারাবাহিক |
| A06B-0123-B175 |
কপিকল |
হ্যাঁ (ব্রেক) |
A64 ধারাবাহিক |
| A06B-0123-B075#7076 |
কপিকল |
কোনটিই |
A64 (IP67) |
সমস্ত বৈকল্পিক α 3/3000 মোটর বডি স্পেসিফিকেশন ভাগ করে নেয়। প্রতিস্থাপন কনফিগারেশনটি মূলটির সাথে পুরোপুরি মেলে।
এম্প্লিফায়ার এবং সিএনসি সামঞ্জস্য
প্রয়োজন একটিফ্যানুক অরিজিনাল আলফা এসভিইউ এম্প্লিফায়ারCompatible CNC platforms include. কম্প্যাটিবল সিএনসি প্ল্যাটফর্মগুলির মধ্যে রয়েছেঃফ্যানুক সিরিজ ০, ১৫, ১৬ এবং ১৮মূল আলফা প্রজন্মের সাথে সামঞ্জস্যপূর্ণ নয় αi সিরিজ এম্প্লিফায়ার বা β সিরিজ ড্রাইভ।
ইনস্টলেশনের পরে, অক্ষের পরামিতিগুলি (মোটর টাইপ কোড, বর্তমানের সীমা, সর্বোচ্চ গতি) α 3/3000 স্পেসিফিকেশনের জন্য সঠিকভাবে সেট করা আছে কিনা তা পরীক্ষা করুন।
সাধারণ অ্যাপ্লিকেশন
- সিএনসি টার্নের এক্স এবং জেড ফিড অক্ষ- কমপ্যাক্ট সিএনসি টার্নিং সেন্টারে প্রাথমিক ক্যারেজ এবং ক্রস স্লাইড ড্রাইভ
- ক্ষুদ্র যন্ত্রপাতি কেন্দ্রের খাওয়ানো অক্ষ- কম্প্যাক্ট উল্লম্ব যন্ত্রপাতি কেন্দ্রে এক্স, ওয়াই, এবং Z ড্রাইভ
- সেকেন্ডারি এবং অক্জিলিয়ারি অক্ষ- মাল্টি-অক্সি মেশিন এবং ঘূর্ণন টেবিলের উপর অতিরিক্ত অবস্থান ড্রাইভ
প্রায়শই জিজ্ঞাসিত প্রশ্ন
এই মোটর কি Fanuc αiSV এম্প্লিফায়ারের সাথে সামঞ্জস্যপূর্ণ?
না. A64 মূল আলফা প্ল্যাটফর্মের সমান্তরাল এনকোডার ইন্টারফেস ব্যবহার করে, যা সিরিয়াল এনকোডার প্রোটোকল প্রয়োজন αiSV এম্প্লিফায়ারগুলির সাথে বৈদ্যুতিকভাবে অসঙ্গতিপূর্ণ।এই মোটর একটি মূল Fanuc আলফা SVU পরিবর্ধক সঙ্গে জুড়ি করা আবশ্যক.
সিএনসি চালু হওয়ার পরই কেন অক্ষ ফিরে আসে?
A64 একটি ইনক্রিমেন্টাল এনকোডার যার কোন পাওয়ার অফ পজিশন নেই। মেশিনের সমন্বয় নির্ধারণের জন্য প্রতিটি পাওয়ার-আপ এ একটি রেফারেন্স-রিটার্ন ট্র্যাভার্স প্রয়োজন হয়,যা সব অরিজিনাল আলফা সিরিজ সরঞ্জাম জন্য স্বাভাবিক আচরণ.
B075 (ব্রেক ছাড়া) একটি B175 (ব্রেকযুক্ত) মোটর প্রতিস্থাপন করতে পারেন?
কেবলমাত্র স্থলীয় অক্ষের উপর যাচাই করা হয়েছে যেখানে মহাকর্ষীয় বোঝা উপাদান নেই। B175 ব্রেক উল্লম্ব এবং কমনীয় অক্ষের জন্য একটি নিরাপত্তা প্রক্রিয়া।সার্ভো লক একা একটি অক্ষ ধরে রাখতে পারে না মাধ্যাকর্ষণ অধীনে যখন পরিবর্ধক deenergized হয়.
মোটর প্রতিস্থাপনের সময় কোপিয়ার শ্যাফ্ট হাবটি কীভাবে সঠিকভাবে সরানো হয়?
একটি গিয়ার টানার হাব মুখের উপর প্রয়োগ করা, খাদ শেষ বিরুদ্ধে প্রতিক্রিয়া ব্যবহার করুন। কখনই wedges, চামচ ব্যবহার, বা হাব শরীরের বিরুদ্ধে প্রভাব ব্যবহার করুন। অপসারণের পরে, আপনি হাবের মুখের উপর একটি গিয়ার টানার ব্যবহার করতে পারেন।পুনরায় ইনস্টলেশনের আগে কোপ এবং হাব খাঁজ পৃষ্ঠ উভয় পরিদর্শন.
A06B-0123-B075 মেরামতযোগ্য, অথবা শুধুমাত্র প্রতিস্থাপনযোগ্য?
সম্পূর্ণরূপে মেরামতযোগ্য। যোগ্য মেরামতের সুবিধাগুলি বিয়ারিং প্রতিস্থাপন, এ 64 এনকোডার প্রতিস্থাপন, স্ট্যাটর ওয়াইলিং মেরামত এবং সিল প্রতিস্থাপন সহ সমস্ত সাধারণ ব্যর্থতার মোডগুলি সমাধান করে।একাধিক মেশিন পরিচালনা করার জন্য, একটি পরীক্ষিত এক্সচেঞ্জ ইউনিট বজায় রাখা ডাউনটাইমকে হ্রাস করে।
