| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A06B-6088-H230 |

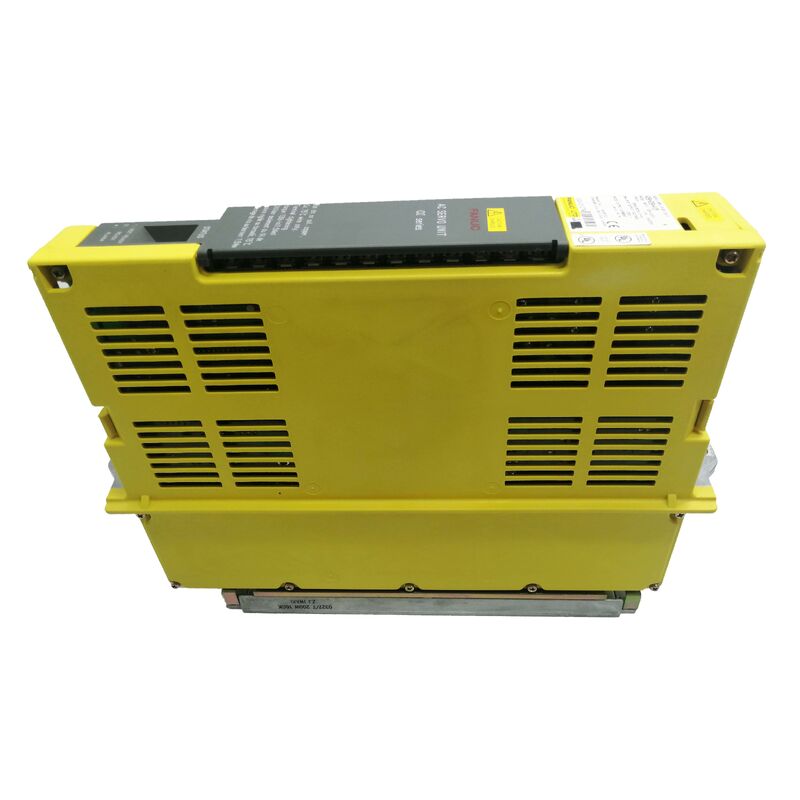

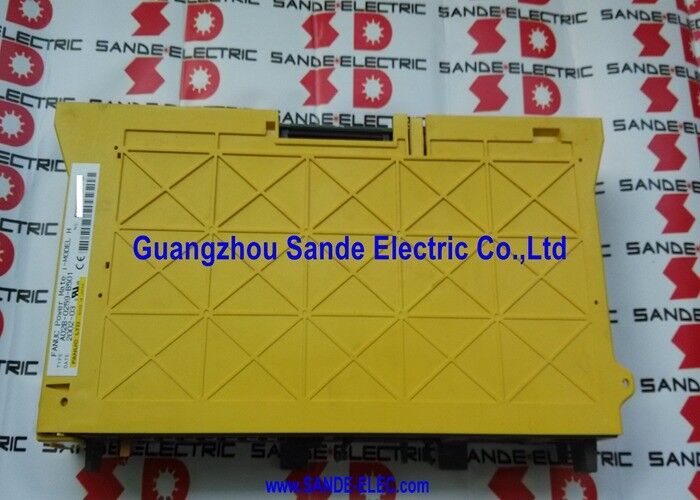

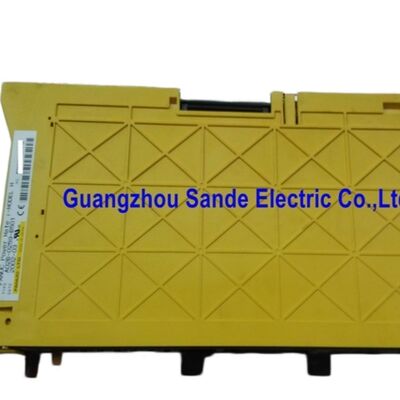

দ্যFanuc A06B-6088-H230এটি ফ্যানুকের A06B-6088 আলফা স্পিন্ডল এম্প্লিফায়ার সিরিজের SPM-30 স্পিন্ডল এম্প্লিফায়ার মডিউল। এটি একটি 35kW ডিসি বাস ইনপুট থেকে 133A আউটপুট হিসাবে নামকরণ করা একটি উচ্চ-ক্ষমতা স্পিন্ডল ড্রাইভ।
এই শক্তি স্তরে, এসপিএম -30 স্ট্যান্ডার্ড আলফা স্পিন্ডল মডিউল পরিসরের উপরের প্রান্তে অবস্থিত, যা বড় ফ্রেম মেশিনিং সেন্টারে ব্যবহৃত ফ্যানুক মডেল 30 এবং পি 40 স্পিন্ডল মোটরগুলির জন্য ডিজাইন করা হয়েছে,ভারী-ডুয়িং টার্নিং সেন্টার, এবং উচ্চ গতির ফ্রিজিং মেশিন যেখানে পূর্ণ ধাতু অপসারণের হারে স্পিন্ডল শক্তি মধ্য-পরিসীমা SPM-11 থেকে SPM-22 মডিউলগুলি ধরে রাখতে পারে তা অতিক্রম করে।
A06B-6088 সিরিজটি ফ্যানুকের দ্বিতীয় প্রজন্মের আলফা স্পিন্ডল এম্প্লিফায়ারকে প্রতিনিধিত্ব করে,এইচআরভি (হাই রেসপন্স ভেক্টর) স্পিন্ডল নিয়ন্ত্রণের উন্নতিগুলি অন্তর্ভুক্ত করে যা মূল A06B-6078 সিরিজের আর্কিটেকচারকে পরিমার্জন করে.
টাইপ 1 ইন্টারফেস বজায় রাখা হয়, একই উন্নত স্পিন্ডল ফাংশন (Cs কনট্যুরিং, অনমনীয় ট্যাপিং, স্পিন্ডল সিঙ্ক্রোনাইজেশন,A06B-6088 এর উন্নত কন্ট্রোল কার্ড গতি নিয়ন্ত্রণের সঠিকতা উন্নত করে।, তার পূর্বসূরীদের তুলনায় কাটা গতিতে কম টর্ক রিপল এবং স্পিন্ডল লোড ট্রানজিয়েন্টের সময় উন্নত গতিশীল প্রতিক্রিয়া।
১৩৩ এ এ, এসপিএম-৩০ এর জন্য যথেষ্ট শীতলীকরণ অবকাঠামো প্রয়োজন।
১৫০ মিমি প্রস্থের মডিউলটিতে দুটি শীতল সিস্টেম রয়েছে, যা পাওয়ার পিসিবির পাশে রয়েছে।ফায়ারিং বোর্ড, এবং কন্ট্রোল কার্ড সমাবেশ।
ডাবল ৭ সেগমেন্টের এলইডি ডিসপ্লেটি ডায়াগনস্টিক সরঞ্জামের প্রয়োজন ছাড়াই রিয়েল-টাইম মডিউল অবস্থা এবং অ্যালার্ম কোড দৃশ্যমানতা প্রদান করে।
| প্যারামিটার | মূল্য |
|---|---|
| মডিউল মডেল | এসপিএম-৩০ |
| ইন্টারফেস | টাইপ ১ |
| নামমাত্র ইনপুট | ২৮৩-৩২৫ ভি ডিসি বাস, ৩৫ কিলোওয়াট |
| সর্বাধিক আউটপুট ভোল্টেজ | ২৩০ ভোল্ট এসি |
| নামমাত্র আউটপুট বর্তমান | ১৩৩এ |
| সামঞ্জস্যপূর্ণ মোটর | ফ্যানুক মডেল ৩০, পি৪০ স্পিন্ডল মোটর |
| পাওয়ার পিসিবি | A20B-1006-0489 / A20B-1006-048x |
| ফায়ারিং বোর্ড | A20B-2902-0390 |
| কন্ট্রোল কার্ড | A16B-2202-043x / A16B-2203-033x |
| মডিউলের প্রস্থ | ১৫০ মিমি |
| ঠান্ডা | ডাবল ফ্যান + বহিরাগত হিটসিঙ্ক |
| সফটওয়্যার | 9D00 বা 9D0A (নির্দিষ্ট করুন) |
এসপিএম-৩০ এর ৩৫ কিলোওয়াট নামমাত্র ইনপুট এটিকে স্ট্যান্ডার্ড আলফা মডিউল পরিবারের উচ্চ প্রান্তে স্থাপন করে।স্পিন্ডল মোটর পূর্ণ মেশিনিং লোড এ 133A ধারাবাহিক বর্তমান ড্রাইভ করে, সঠিকভাবে টর্কেড আউটপুট টার্মিনাল সংযোগ, এবং সঠিক আকারের পিএসএম থেকে পরিষ্কার ডিসি বাস শক্তি।
SPM-30 ব্যবহার করে একটি মেশিন ইনস্টলেশন একটি পূর্ণ তিন-অক্ষের SVM স্ট্যাকের পাশাপাশি সহজেই 45kW মোট DC বাস চাহিদা একযোগে শিখর লোড অতিক্রম করতে পারে;এই সিস্টেমের জন্য আলফা পিএসএম নির্বাচন একটি সঠিকভাবে গণনা করা শিখর চাহিদা যোগফল থেকে আসা উচিত.
Fanuc মডেল 30 স্পিন্ডল মোটর যা A06B-6088-H230 ড্রাইভ করে তা হল উচ্চ টর্ক, উচ্চ ক্ষমতাসম্পন্ন স্পিন্ডল মোটর যা ভারী কাজের যন্ত্রপাতি অপারেশনের জন্য ডিজাইন করা হয়েছে ′′ বড় ব্যাসার্ধের ফ্রেজিং কাটিয়া ইস্পাত,বড় বড় কাঠামোর উপর ভারী টার্নিং অপারেশন, এবং উচ্চ উপাদান অপসারণের হার যেখানে স্পিন্ডল টর্ক এবং ক্ষমতা সীমাবদ্ধ কারণ।
পি৪০ মোটর একটি উচ্চ গতির বৈকল্পিক যা এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে স্পিন্ডল স্পিড পরিসীমা এবং গতিতে শক্তি বৈশিষ্ট্যগুলি কম গতিতে সর্বাধিক টর্ককে অগ্রাধিকার দেয়।
A06B-6088-H230 এর #H500 এবং #H501 উপসর্গ বৈকল্পিকগুলি বিভিন্ন সফ্টওয়্যার সংস্করণ ′′ 9D00 এবং 9D0A যথাক্রমে ′′ বহন করে যাএকে অপরের সাথে অসঙ্গতিপূর্ণস্পিন্ডল ফাংশনের উপলব্ধতা এবং পরামিতি কাঠামোর পার্থক্যের কারণে।
প্রতিস্থাপন SPM-30 অর্ডার করার সময়, মূল মডিউলটির উপসর্গটি চিহ্নিত করা উচিত এবং মেলে।একটি অসঙ্গতিপূর্ণ সফ্টওয়্যার সংস্করণ ইনস্টল করা অ্যালার্ম শর্ত বা ভুল স্পিন্ডল আচরণ সৃষ্টি করে যা শুধুমাত্র পরামিতি সমন্বয় দ্বারা সমাধান করা হয় না.
সফটওয়্যার সংস্করণ মডিউলের লেবেল এবং অভ্যন্তরীণ নিয়ন্ত্রণ কার্ডে চিহ্নিত করা হয়।
এই উপসর্গ অসঙ্গতি H230 এর জন্য অন্যান্য অনেক Fanuc মডিউলের তুলনায় একটি আরো সমালোচনামূলক অর্ডারিং বিবরণ। এটি একটি ছোট সংশোধন পার্থক্য নয় কিন্তু একটি কার্যকরীভাবে গুরুত্বপূর্ণ পার্থক্য।
প্রতিস্থাপনের জন্য সর্বদা পূর্ণ অংশ নম্বরটি উল্লেখ করুন।
প্রশ্ন 1: কোন অ্যালার্ম কোডগুলি বিশেষভাবে এসপিএম -30 মডিউল ত্রুটির তুলনায় স্পিন্ডল মোটরের ত্রুটি নির্দেশ করে?
অ্যালার্ম 3 (ডিসি লিঙ্কে ফিউজ উড়িয়ে দেওয়া হয়েছে) এসপিএম -30 এর অভ্যন্তরীণ আউটপুট পর্যায়ে নির্দেশ করে। অ্যালার্ম 9 (ওভারহিট প্রধান সার্কিট) মডিউলটির অর্ধপরিবাহী ডিভাইসগুলি তাপীয় সীমা অতিক্রম করেছে।
অ্যালার্ম 12 (পাওয়ার সার্কিটে ওভারকরেন্ট) সবচেয়ে সাধারণ আকস্মিক অ্যালার্ম এবং প্রায়শই স্পিন্ডল মোটর নিরোধক ভাঙ্গন দ্বারা সৃষ্ট হয়এম্প্লিফায়ারকে দোষারোপ করার আগে কয়েকশো মেগাওহ্ম বা তার বেশি).
এলার্ম ১ (মোটর ওভারহিট) এবং এলার্ম ২৭ (পলস কোডার সংযোগ বিচ্ছিন্ন) এসপিএম-৩০ এর পরিবর্তে মোটর বা ফিডব্যাক সিস্টেমের সমস্যা নির্দেশ করে।
প্রশ্ন ২ঃ এসপিএম-৩০ দুটি শীতল করার ভ্যান ব্যবহার করে।
অভ্যন্তরীণ ফ্যান নিয়ন্ত্রণ ইলেকট্রনিক্স ঠান্ডা; তার ব্যর্থতা অ্যালার্ম 56 দ্বারা নির্দেশিত হয় (অভ্যন্তরীণ কুলিং ফ্যান বন্ধ) বাহ্যিক হিটসিঙ্ক ফ্যান আউটপুট ট্রানজিস্টর ঠান্ডা;তার ব্যর্থতা অ্যালার্ম 9 (ওভারহিট প্রধান সার্কিট) কারণ ট্রানজিস্টর সংযোগ তাপমাত্রা লোড অধীনে বৃদ্ধি.
বা ফ্যানের ব্যর্থতা অবিলম্বে মনোযোগের প্রয়োজন হয়, 133A আউটপুট এ, তাপ শক্তি dissipated যথেষ্ট এবং দীর্ঘস্থায়ী overtemperature থেকে উপাদান ক্ষতি দ্রুত।
রুটিন রক্ষণাবেক্ষণের সময় উভয় ফ্যান সঠিক ঘূর্ণন এবং শোনা অস্বাভাবিকতার জন্য পরীক্ষা করা উচিত যা লেয়ার পরিধানের পরামর্শ দেয়।
প্রশ্ন 3: সফটওয়্যার সংস্করণ 9D00 এবং 9D0A অসম্পূর্ণ হিসাবে বর্ণনা করা হয় ∙ তাদের মধ্যে বিশেষভাবে পার্থক্য কী?
সফটওয়্যার সংস্করণটি সিএনসির সাথে স্পিন্ডলের উপলব্ধ ফাংশন, প্যারামিটার সেট এবং যোগাযোগ প্রোটোকলের বিবরণ নিয়ন্ত্রণ করে।এক সংস্করণে উপলব্ধ ফাংশনগুলি উপস্থিত নাও হতে পারে বা অন্য সংস্করণে ভিন্ন আচরণ করতে পারে.
এছাড়াও, the CNC's spindle parameters are set for a specific software version — loading the wrong version into the machine's SPM installation produces parameter mismatches that generate alarms or cause the spindle to operate incorrectly even if the alarm is cleared.
সংস্করণগুলির মধ্যে রূপান্তর করার জন্য কোনও ক্ষেত্র সংশোধন নেই; সঠিক উপসর্গটি উত্স হতে হবে।
প্রশ্ন 4: A06B-6088-H230 সহ একটি সিস্টেমকে পাওয়ার দেওয়ার জন্য কোন PSM প্রয়োজন?
এসপিএম-৩০ পূর্ণ লোডে ৩৫ কিলোওয়াট উত্তোলন করে। স্ট্যাকের সমস্ত এসভিএম অক্ষ মডিউলগুলির ডিসি বাস চাহিদা যোগ করুন typically সাধারণত তিন থেকে চার অক্ষের মেশিনের জন্য মোট ৪ ০১৫ কিলোওয়াট।সম্মিলিত শীর্ষ চাহিদা সর্বনিম্ন পিএসএম রেটিং নির্ধারণ করে.
SPM-30 এবং মোট 10kW এর তিনটি SVM মডিউল সহ একটি মেশিনে কমপক্ষে 45kW শীর্ষের জন্য PSM নামকরণ প্রয়োজন। এটি PSM-37 বা PSM-45 শ্রেণীর (A06B-6087 সিরিজ বা সমতুল্য) মধ্যে পড়ে।
পিএসএমকে নিম্নমানের করে তোলে ডিসি লিঙ্ক ভোল্টেজ ড্রপ অ্যালার্ম (AL-04) স্পিন্ডল ত্বরণের সময় অক্ষ গতির সাথে মিলিত।
প্রশ্ন ৫ঃ এইচ২৩০ মডিউলের প্রস্থ ১৫০ মিমি। এম্প্লিফায়ার ক্যাবিনেটে এই মডিউলটি কিভাবে ব্যবহার করা হয়?
150 মিমি প্রস্থের জন্য আলফা এম্প্লিফায়ার মাউন্ট র্যাকের মধ্যে 150 মিমি অবরুদ্ধ রেল স্পেস প্রয়োজন।
এই প্রস্থে, মডিউলটি সাধারণত সংলগ্ন এসভিএম মডিউলগুলির সাথে হস্তক্ষেপকে হ্রাস করার জন্য এম্প্লিফায়ার রেলের এক প্রান্তে অবস্থিত।
133A মোটর আউটপুট সংযোগের জন্য ক্যাবল রুটিংয়ের জন্য হালকা এসভিএম মোটর ক্যাবলের চেয়ে বড় ক্রস-সেকশন কন্ডাক্টর প্রয়োজন,এবং টার্মিনাল ব্লক সংযোগ পয়েন্ট স্পেসিফিকেশনের সাথে টর্চ করা আবশ্যক √ 133A এ অবাধ সংযোগগুলি উল্লেখযোগ্য প্রতিরোধ উত্তাপ তৈরি করে যা টার্মিনাল অবনতি ত্বরান্বিত করে.
