সার্ভো মোটর চালক
>
|
| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A06B-6078-H206 |

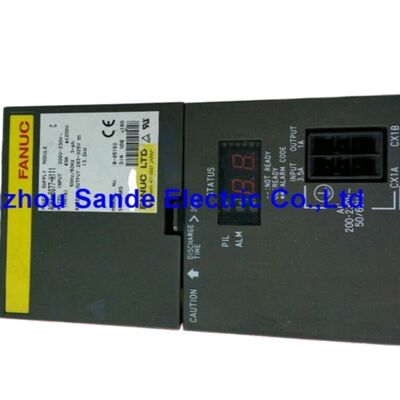

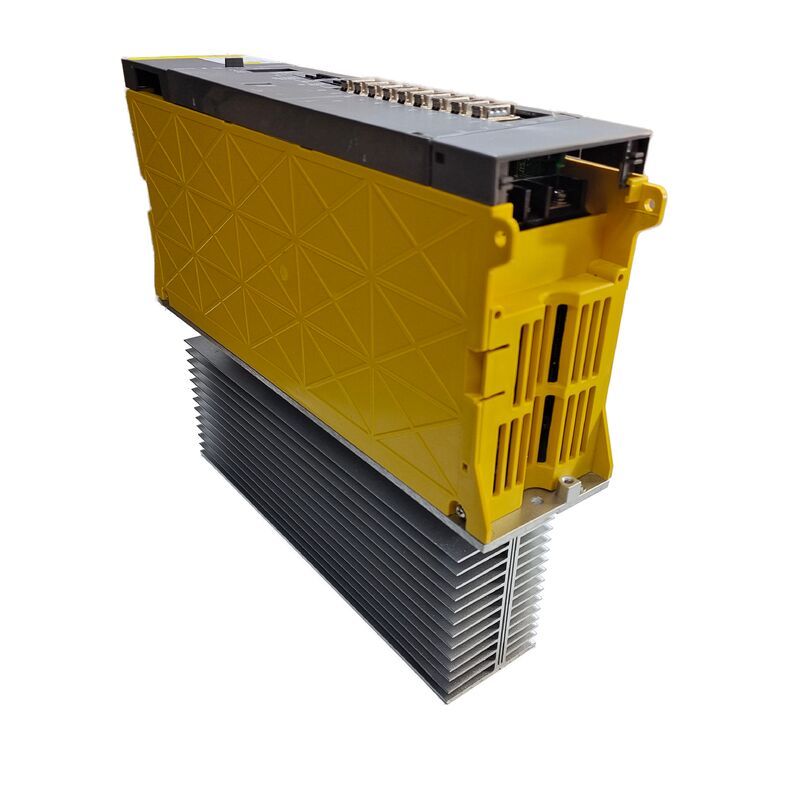

দ্যFanuc A06B-6078-H206এটি প্রথম প্রজন্মের আলফা সিরিজের স্পিন্ডল এম্প্লিফায়ার মডিউল, যার নাম SPM-5।5, Fanuc এর A06B-6078 স্পিন্ডল এম্প্লিফায়ার পরিবার থেকে।
একটি কম্প্যাক্ট 5.5kW শ্রেণীর স্পিন্ডল মডিউল হিসাবে এটি দুটি নির্দিষ্ট ইনস্টলেশন দৃশ্যকল্পের জন্য বিকাশ করা হয়েছিলঃ ছোট সিএনসি মেশিন টুলগুলিতে প্রাথমিক স্পিন্ডল ড্রাইভ হিসাবে,এবং দ্বৈত-স্পিন্ডল মেশিনিং সেন্টার এবং টার্নিং সেন্টারগুলিতে একটি সেকেন্ডারি বা সাব-স্পিন্ডল এম্প্লিফায়ার হিসাবে যেখানে সাব-স্পিন্ডলের শক্তির চাহিদা প্রধান স্পিন্ডলের তুলনায় পরিমিত.
প্রথম প্রজন্মের আলফা প্ল্যাটফর্ম হিসাবে ফ্যানুকের আলফা এম্প্লিফায়ার ইতিহাসে A06B-6078 সিরিজ একটি বিশেষ স্থান দখল করে।
এই আর্কিটেকচারটি পরে A06B-6082, A06B-6088 এবং A06B-6102 সিরিজে উচ্চতর রেজোলিউশনের এইচআরভি পরিমার্জন আসার আগে ইন্টিগ্রেটেড পিএসএম / এসভিএম / এসপিএম সিস্টেম চালু করেছিল।পিএসএম শেয়ারড ডিসি বাস সরবরাহ করে, এসভিএম মডিউলগুলি সার্ভো অক্ষ ড্রাইভগুলি পরিচালনা করে এবং এসপিএম একই এম্প্লিফায়ার রেল থেকে সমস্ত ড্রাইভিং স্পিন্ডল পরিচালনা করে।
A06B-6078-H206 এই আর্কিটেকচারের মধ্যে স্বাভাবিকভাবেই ফিট করে, একই রেলের A06B-6079 SVM সিরিজের মডিউলগুলির সাথে তার যুগের মেশিনে জুড়ে।
৬৬.৮ × ৭০ মিমি মডিউল ফুটপ্রিন্ট ৫.৫ কিলোওয়াট স্পিন্ডল ড্রাইভের জন্য শারীরিকভাবে কমপ্যাক্ট।
Fanuc এর ইন্টিগ্রেটেড ড্রাইভ মডিউল ডিজাইন দর্শন এই ছোট আকারের সক্ষম, making it practical to install as a sub-spindle amplifier in cabinets already occupied by the main spindle drive and axis modules — without requiring a dedicated cabinet section for the secondary spindle electronics.
| প্যারামিটার | মূল্য |
|---|---|
| মডিউল মডেল | এসপিএম-৫।5 |
| ইন্টারফেস | টাইপ ১ (প্রথম প্রজন্মের আলফা) |
| পাওয়ার সিরিজ | 200VAC (স্ট্যান্ডার্ড ভোল্টেজ) |
| ফিডব্যাক সংযোগকারী | JY2 এবং JY4 |
| মাত্রা | 66.8 × 70 × 163.5 মিমি |
| পাওয়ার সোর্স | আলফা পিএসএম শেয়ার্ড ডিসি বাস |
| সুফিক্সের রূপ | #H500, #H501 |
| সামঞ্জস্যপূর্ণ এসভিএম | A06B-6079 সিরিজ |
| সামঞ্জস্যপূর্ণ পিএসএম | প্রথম প্রজন্মের আলফা পিএসএম |
A06B-6078-H206 এর টাইপ 1 ইন্টারফেসটি স্পিন্ডল সিরিয়াল ইন্টারফেসের মাধ্যমে সিএনসির সাথে সংযুক্ত হয়, যা প্রথম প্রজন্মের আলফা স্পিন্ডল সক্ষমতা নির্ধারণ করে উন্নত স্পিন্ডল ফাংশনগুলি সক্ষম করেঃCs কনট্যুরিংJY2 এবং JY4 সংযোজকগুলির মাধ্যমে ড্রাইভে ফিডব্যাক আসে,যা স্পিন্ডল মোটর পজিশন কোডার সংকেত এবং তাপমাত্রা মনিটরের ইনপুট বহন করে.
এই JY2/JY4 ফিডব্যাক ব্যবস্থা টাইপ 1 ইন্টারফেস স্পিন্ডল ড্রাইভের জন্য নির্দিষ্ট এবং A06B-6078-H206 টাইপ 2, টাইপ 3, এবং টাইপ 4 ইন্টারফেস স্পিন্ডল এম্প্লিফায়ার থেকে আলাদা করে।যা বিভিন্ন সংযোগকারী বিন্যাস এবং প্যারামিটার সেট ব্যবহার করে.
H206 স্পষ্টতই এই পরবর্তী ইন্টারফেস টাইপগুলির সাথে সামঞ্জস্যপূর্ণ নয় ️ টাইপ 2/3/4 স্পিন্ডল এম্প্লিফায়ারগুলির জন্য ডিজাইন করা মেশিনগুলি ইন্টারফেস রূপান্তর ছাড়াই প্রতিস্থাপন হিসাবে H206 ব্যবহার করতে পারে না।
The JY2 connector carries the spindle motor's pulse coder feedback — position and speed signals that the drive uses for velocity control and for servo-mode position control during rigid tapping and Cs axis operation.
JY4 মোটরের এমবেডেড থার্মিস্টর থেকে মোটর ওভারহিট সংকেত বহন করে, মোটরটির অন্তর্নির্মিত থার্মিস্টর থেকে তাপীয় সুরক্ষা ইনপুট সরবরাহ করে যা ওয়ালিং ক্ষতির আগে AL-01 অ্যালার্মটি ট্রিগার করে।
৫.৫ কিলোওয়াট অবিচ্ছিন্ন শক্তি শ্রেণীটি বেশিরভাগ উত্পাদন যন্ত্রপাতি কেন্দ্রের প্রধান স্পিন্ডল মডিউলগুলির নীচে এসপিএম-৫.৫ রাখে, যা সাধারণত ৭.৫ কিলোওয়াট থেকে ৩০ কিলোওয়াট স্পিন্ডল ড্রাইভ চালায়।যন্ত্রপাতি, যন্ত্রপাতি, যন্ত্রপাতি, যন্ত্রপাতি, যন্ত্রপাতি, সেকেন্ডারি স্পিন্ডলটি এমন শক্তির স্তরে অপারেশনগুলি সম্পাদন করে (পিছনের মুখের ড্রিলিং, টার্নিং, থ্রেডিং) যা খুব কমই প্রধান স্পিন্ডলের সম্পূর্ণ ক্ষমতা প্রয়োজন।
এসপিএম-৫.৫ হল এই অ্যাপ্লিকেশনের জন্য সঠিকভাবে নির্দিষ্ট মডিউল, একটি বৃহত্তর স্পিন্ডল এম্প্লিফায়ারের খরচ এবং আকার ছাড়াই।
ক্ষুদ্রতর সিএনসি মেশিন টুলস ✓ কম্প্যাক্ট ভিএমসি, ড্রিল-এন্ড-ট্যাপ মেশিন এবং বিশেষ সিএনসি মেশিন ✓ এসপিএম-৫।5 প্রধান স্পিন্ডল ড্রাইভ হিসাবে কাজ করে যখন অ্যাপ্লিকেশনটির উপাদান অপসারণের হার এবং সরঞ্জামের আকার 5 এর মধ্যে ফিট করে.5kW অবিচ্ছিন্ন স্পিন্ডল শক্তি বাজেট।
প্রশ্ন ১ঃ A06B-6078-H206 এ #H500 ভেরিয়েন্টটি #H501 থেকে কী আলাদা?
উভয় বৈকল্পিকই SPM-5.5 টাইপ 1 ইন্টারফেস স্পিন্ডল মডিউল যা একই JY2 / JY4 ফিডব্যাক সংযোগকারী এবং একই কার্যকরী ক্ষমতা সহ।
#H500 এবং #H501 ছোটখাটো PCB সংশোধন বা আঞ্চলিক বাজারের স্পেসিফিকেশন চিহ্নিত করে।
বেশিরভাগ প্রতিস্থাপন অ্যাপ্লিকেশনগুলিতে, তারা কার্যকরীভাবে বিনিময়যোগ্য। অর্ডার করার সময়, আপনার সরবরাহকারীর কাছে উপসর্গ সংস্করণটি নির্দিষ্ট করুন, যদিও বিনিময় সাধারণত সম্ভব,প্যারামিটার ফার্মওয়্যার পার্থক্য সংস্করণ মাঝে মাঝে সমন্বয় প্রয়োজন হতে পারে.
প্রশ্ন ২ঃ A06B-6078-H206 কি দ্বিতীয় প্রজন্মের সিরিজের A06B-6082-H206 SPM-5.5 দিয়ে প্রতিস্থাপন করা যেতে পারে?
A06B-6082 হ'ল উন্নত HRV স্পিন্ডল নিয়ন্ত্রণ সহ দ্বিতীয় প্রজন্মের আলফা স্পিন্ডল মডিউল।উভয়ই একই এসপিএম মডেলের নামকরণ এবং অনুরূপ বৈদ্যুতিক রেটিং ভাগ করে নেয় তবে তাদের নিয়ন্ত্রণ পিসিবি আর্কিটেকচার এবং সিএনসি পরামিতি সামঞ্জস্যের ক্ষেত্রে পৃথক.
প্রজন্মের মধ্যে প্রতিস্থাপনের জন্য সিএনসি সামঞ্জস্যতা এবং প্যারামিটার সেটগুলি যাচাই করা প্রয়োজন। এটি সর্বদা সরাসরি সুইচ নয়।
একটি উৎপাদন মেশিনে ক্রস-জেনেরেশন প্রতিস্থাপনের চেষ্টা করার আগে Fanuc স্পিন্ডল এম্প্লিফায়ার সামঞ্জস্যতা ডকুমেন্টেশন বা একটি যোগ্য পরিষেবা প্রদানকারীর সাথে পরামর্শ করুন।
প্রশ্ন 3: কোন সিএনসি অ্যালার্ম কোডগুলি A06B-6078-H206 এর সাথে একটি ত্রুটি নির্দেশ করে?
স্পিন্ডল এলার্মগুলি সিএনসি ডিসপ্লেতে এসপি-এক্সএক্সএক্স নম্বর হিসাবে প্রদর্শিত হয়। AL-09 (ওভারহিট পাওয়ার সেমিকন্ডাক্টর) একটি তাপীয় ত্রুটি নির্দেশ করে।AL-12 (ডিসি লিঙ্ক ওভারকরেন্ট) সাধারণত স্পিন্ডল মোটর উইন্ডিং বিচ্ছিন্নতা ভাঙ্গন অনুসরণ করে এবং ড্রাইভ আউটপুট পর্যায়ে নির্দেশ করে.
AL-03 (ডিসি লিঙ্ক ফিউজ ফুঁক) এবং AL-04 (ইনপুট ফিউজ ফুঁক) ড্রাইভের অভ্যন্তরীণ উপাদান ব্যর্থতা নির্দেশ করে।
AL-01 (মোটর ওভারহিট) এবং AL-02 (অতিরিক্ত গতির বিচ্যুতি) সাধারণত ড্রাইভের পরিবর্তে মোটর বা মোটর ফিডব্যাককে নির্দেশ করে। কোনও অ্যালার্ম সক্রিয় হলে অ্যালার্ম এলইডি আলোকিত হয়;নির্দিষ্ট সংখ্যাটি সিএনসি ডিসপ্লে থেকে পড়তে হবে.
প্রশ্ন 4: প্রথম প্রজন্মের আলফা আর্কিটেকচার কী এবং এটি খুচরা যন্ত্রাংশের জন্য কেন গুরুত্বপূর্ণ?
প্রথম প্রজন্মের আলফা A06B-6077 PSM, A06B-6079 SVM, এবং A06B-6078 SPM মডিউল পরিবারগুলিকে বোঝায় যা ফ্যানুকের মূল ইন্টিগ্রেটেড আলফা ড্রাইভ সিস্টেম গঠন করেছিল।
এই মডিউলগুলি একটি সাধারণ ডিসি বাস আর্কিটেকচার এবং পিডব্লিউএম ইন্টারফেস জেনারেশন ভাগ করে।
A machine built with A06B-6078 spindle modules will have matching first-generation PSM and SVM modules — replacing the SPM alone with a later-generation module may require PSM or SVM upgrades depending on interface and bus compatibilityএম্প্লিফায়ার স্ট্যাকের জেনারেশন ধারাবাহিকতা বজায় রাখা সবচেয়ে নিরাপদ প্রতিস্থাপন কৌশল।
প্রশ্ন 5: একটি ব্যর্থ A06B-6078-H206 এর জন্য কোন সার্ভিসিং বিকল্পগুলি উপলব্ধ?
এক্সচেঞ্জ হল সবচেয়ে কার্যকর বিকল্পঃ একটি সার্ভিস সুবিধা একটি ব্যর্থ মডিউল সরবরাহ এবং একটি পরীক্ষিত, গ্যারান্টিযুক্ত পুনর্নির্মাণ ইউনিট পেতে।
ট্রানজিস্টর আউটপুট পর্যায়ে ত্রুটির জন্য উপাদান স্তরের মেরামত উপলব্ধ, শীতল বায়ু,এবং অভ্যন্তরীণ ফিউজ these এই পরিষেবা অংশগুলি মেরামতের বাজারে চলাচল করে এবং মডিউল পুনর্নির্মাণের সময় প্রতিস্থাপিত হয়.
H206 এর মধ্যে থাকা PCBগুলি পৃথকভাবে Fanuc দ্বারা বিক্রি করা হয় না, তবে বিশেষজ্ঞ মেরামতের প্রতিষ্ঠানগুলি তাদের পরিষেবা ইনভেন্টরি হিসাবে রাখে।
সমস্ত সঠিকভাবে সার্ভিসিং করা ইউনিটগুলি প্রেরণের আগে একটি উপযুক্ত আলফা স্পিন্ডল মোটর সহ একটি Fanuc PSM/SVM পরীক্ষার কনফিগারেশনে লোডের অধীনে পরীক্ষা করা উচিত।
