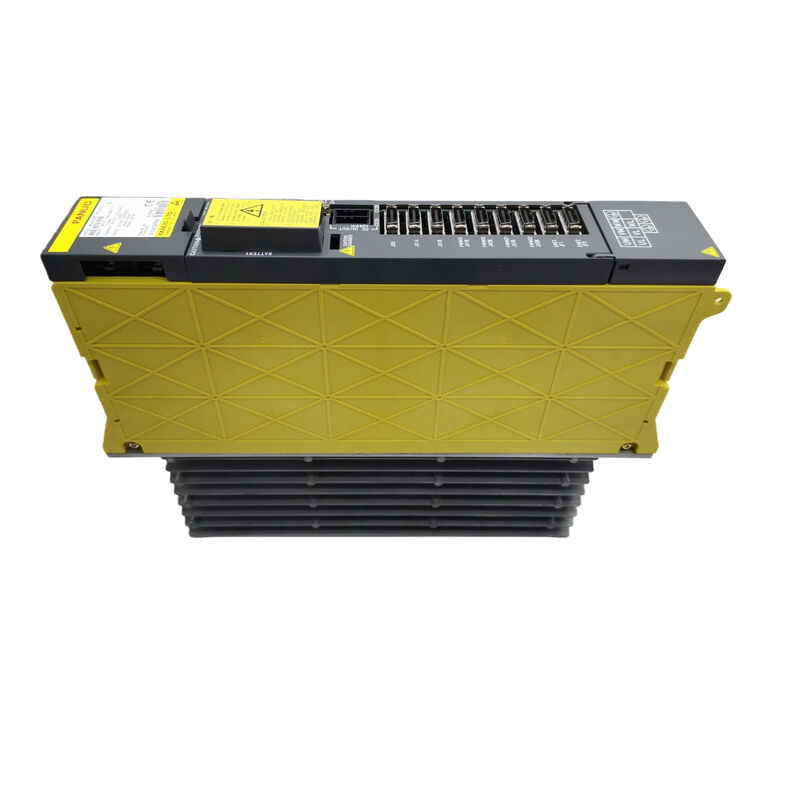

FANUC A06B-6079-H304 — আলফা SVM3-20/20/20: একটি শেয়ার্ড পাওয়ার বাসের মাধ্যমে তিনটি অক্ষ
স্থাপত্য প্রথমে আসে
সমস্ত FANUC আলফা সার্ভো অ্যামপ্লিফায়ার একই ধরণের ডিভাইস নয়। কিছু স্ব-অন্তর্ভুক্ত ইউনিট যা সরাসরি আগত এসি পাওয়ারের সাথে সংযোগ স্থাপন করে, অভ্যন্তরীণভাবে এটিকে সংশোধন করে এবং স্বাধীনভাবে তাদের মোটর চালায়। অন্যগুলি মডিউল — উদ্দেশ্য-নির্মিত আউটপুট স্টেজ যা একটি শেয়ার্ড সাপ্লাই থেকে ইতিমধ্যে-রূপান্তরিত ডিসি পাওয়ার গ্রহণ করে এবং সম্পূর্ণরূপে মোটর নিয়ন্ত্রণের উপর মনোযোগ নিবদ্ধ করে। A06B-6079-H304 দৃঢ়ভাবে দ্বিতীয় বিভাগে পড়ে, এবং এই পার্থক্যটি বোঝা সবচেয়ে গুরুত্বপূর্ণ বিষয় যা এই ইউনিটটি অর্ডার, ইনস্টল বা সমস্যা সমাধানের আগে জানা দরকার।
নির্ধারিত A06B-6079-H305 — সার্ভো অ্যামপ্লিফায়ার মডিউল, তিনটি অক্ষ, তিনটি চ্যানেলেই 20-ক্লাস — H304 একটি পাওয়ার সাপ্লাই মডিউল (PSM) থেকে তার ডিসি বাস ভোল্টেজ গ্রহণ করে যা একই ড্রাইভ ক্যাবিনেটে আলাদাভাবে ইনস্টল করা হয়। PSM পুরো ক্যাবিনেটের জন্য এসি-টু-ডিসি রূপান্তর পরিচালনা করে। SVM3 L, M, এবং N অক্ষগুলির জন্য কারেন্ট নিয়ন্ত্রণ ছাড়া অন্য কিছু পরিচালনা করে না। এটি সংশোধন করে না। প্রধান বাসের জন্য এর নিজস্ব ক্যাপাসিটর ব্যাংক নেই। PSM সংযোগ বিচ্ছিন্ন করুন, এবং সেই বাস ভাগ করে নেওয়া প্রতিটি SVM মডিউল অবিলম্বে কাজ করা বন্ধ করে দেবে।
এই স্থাপত্য একটি সীমাবদ্ধতা নয় — এটি একটি ইচ্ছাকৃত প্রকৌশল ট্রেড-অফ যা একটি একক দক্ষ পর্যায়ে পাওয়ার রূপান্তরকে একত্রিত করে যখন বিভিন্ন অক্ষ সংখ্যা এবং বর্তমান রেটিংয়ের একাধিক SVM মডিউলকে একটি সাধারণ শক্তি পুল ভাগ করার অনুমতি দেয়। ট্রেড-অফ হল যে একটি SVM3-20/20/20 ইনস্টলেশনের অর্ধেক মাত্র। অন্য অর্ধেক হল PSM।
স্যান্ডি ইলেকট্রিক নতুন এবং ব্যবহৃত অবস্থায় A06B-6079-H304 বহন করে, বিশ্বব্যাপী 0–3 কার্যদিবসের মধ্যে শিপিং করে।
SVM বনাম SVU: পার্থক্য যা আপনার সম্পূর্ণ ইনস্টলেশন নির্ধারণ করে
যেহেতু FANUC তার আলফা সার্ভো অ্যামপ্লিফায়ার পরিবার জুড়ে অনুরূপ পণ্য লেবেলিং ব্যবহার করেছে, তাই একটি রক্ষণাবেক্ষণ প্রকৌশলী একটি ড্রাইভ প্রতিস্থাপন সোর্সিং করার সময় সহজেই ক্যাটালগে 6079 SVM এবং 6089 SVU উভয়ই দেখতে পারে, কখনও কখনও পাশাপাশি তালিকাভুক্ত থাকে। তারা অদলবদলযোগ্য নয়, এবং পার্থক্য সংযোগকারী পিনআউটের চেয়ে গভীরে যায়।নীচের টেবিলটি মূল বিভাজন ধারণ করে:বৈশিষ্ট্যA06B-6079 (SVM মডিউল)A06B-6089 (SVU ইউনিট)
স্থাপত্য
| মডিউল — বাহ্যিক PSM প্রয়োজন |
স্ব-অন্তর্ভুক্ত — বিল্ট-ইন রেকটিফায়ার |
ডিসি বাস উৎস |
| ক্যাবিনেটে শেয়ার্ড PSM |
ইউনিটের ভিতরে |
এসি ইনপুট |
| প্রযোজ্য নয় — বাস থেকে ডিসি ইনপুট |
সরাসরি 200–230V এসি সংযোগ |
PSM নির্ভরতা |
| হ্যাঁ — PSM ছাড়া কাজ করতে পারে না |
না — স্বতন্ত্র এসি-টু-মোটর |
ত্রুটি বিচ্ছিন্নতা |
| PSM ব্যর্থতা = সমস্ত মডিউল অফলাইন |
ড্রাইভ ব্যর্থতা = একটি ইউনিট/অক্ষ গ্রুপ অফলাইন |
ক্যাবিনেট ডিজাইন |
| কেন্দ্রীয় পাওয়ার সাপ্লাই বাস |
বিতরণ করা, অক্ষ-স্থানীয় |
ইন্টারফেস |
| টাইপ এ (H304) |
টাইপ এ |
যখন একটি মেশিন 6079 SVM স্থাপত্যের চারপাশে ডিজাইন করা হয়েছিল, তখন পুরো ক্যাবিনেট — PSM, এক বা একাধিক SVM মডিউল, ক্যাবলিং এবং বাস সংযোগ — সেই পছন্দকে প্রতিফলিত করে। H304 কে একটি সমতুল্য-কারেন্ট SVU দিয়ে প্রতিস্থাপন করার জন্য একটি স্বতন্ত্র এসি পাওয়ার সংযোগ যোগ করা এবং ডিসি বাস ফিড অপসারণ করা প্রয়োজন হবে। এটি একটি ক্যাবিনেট রিওয়্যার, মডিউল সোয়াপ নয়। |
| রেটেড আউটপুট ভোল্টেজ |
6079 SVM3 পরিবার একাধিক তিন-অক্ষ কারেন্ট সংমিশ্রণকে কভার করে। H304 হল প্রতিসম 20/20/20 ভ্যারিয়েন্ট — তিনটি অক্ষই 5.9A তে, সবগুলি আলফা মোটর চালায় |
α2/3000 থেকে α4/4000 |
ক্লাসে। অন্যান্য SVM3 ভ্যারিয়েন্টগুলির মধ্যে এর অবস্থান প্রকাশ করে যে এটি কোথায় ফিট করার উদ্দেশ্যে ছিল:
পার্ট নম্বর
নির্ধারণLM
| সিরিজ |
A06B-6079-H301 |
SVM3-12/12/12 |
3.0A |
3.0A |
| 3.0A |
A06B-6079-H302 |
SVM3-20/20/40 |
SVM3-20/20/40 |
SVM3-20/20/40 |
| 5.9A |
A06B-6079-H303 |
SVM3-20/20/40 |
SVM3-20/20/40 |
6079 বনাম 6096 ইন্টারফেস ফাঁদ: একই মডিউল নাম, ভিন্ন প্রজন্ম |
| 5.9A |
A06B-6079-H304 |
SVM3-20/20/40 |
6079 বনাম 6096 ইন্টারফেস ফাঁদ: একই মডিউল নাম, ভিন্ন প্রজন্ম |
6079 বনাম 6096 ইন্টারফেস ফাঁদ: একই মডিউল নাম, ভিন্ন প্রজন্ম |
| FANUC 6079 আলফা SVM |
A06B-6079-H305 |
6079 বনাম 6096 ইন্টারফেস ফাঁদ: একই মডিউল নাম, ভিন্ন প্রজন্ম |
6079 বনাম 6096 ইন্টারফেস ফাঁদ: একই মডিউল নাম, ভিন্ন প্রজন্ম |
6079 বনাম 6096 ইন্টারফেস ফাঁদ: একই মডিউল নাম, ভিন্ন প্রজন্ম |
| 12.5A |
A06B-6079-H306 |
SVM3-20/20/40 |
SVM3-20/20/40 |
6079 SVM পরিবারের একটি সরাসরি উত্তরসূরি প্রজন্ম রয়েছে: FSSB (ফ্যানুক সিরিয়াল সার্ভো বাস) সহ 6096 SVM। দুটি প্রজন্ম অভিন্ন মডেল নাম — SVM3-20/20/20 — এবং প্রায় অভিন্ন ফর্ম ফ্যাক্টর ভাগ করে। পার্থক্য হল CNC এবং মডিউলের মধ্যে সার্ভো ইন্টারফেস। |
| 12.5A |
A06B-6079-H307 |
SVM3-20/20/40 |
6079 বনাম 6096 ইন্টারফেস ফাঁদ: একই মডিউল নাম, ভিন্ন প্রজন্ম |
6079 SVM পরিবারের একটি সরাসরি উত্তরসূরি প্রজন্ম রয়েছে: FSSB (ফ্যানুক সিরিয়াল সার্ভো বাস) সহ 6096 SVM। দুটি প্রজন্ম অভিন্ন মডেল নাম — SVM3-20/20/20 — এবং প্রায় অভিন্ন ফর্ম ফ্যাক্টর ভাগ করে। পার্থক্য হল CNC এবং মডিউলের মধ্যে সার্ভো ইন্টারফেস। |
| 12.5A |
H304 হল উচ্চ-কারেন্ট N অক্ষ সহ কনফিগারেশনে প্রবেশের আগে সমান-কারেন্ট তিন-অক্ষ রেঞ্জের শীর্ষে। মেশিনিং সেন্টার এবং টার্নিং সেন্টার যেখানে তিনটি অক্ষ তুলনামূলক ডিউটির অধীনে অনুরূপ-ক্লাসের মোটর বহন করে — উদাহরণস্বরূপ, একটি মধ্য-রেঞ্জের VMC-তে X, Y, এবং Z অক্ষ — এই মডিউলের জন্য স্বাভাবিক বাড়ি। যেখানে একটি অক্ষের সত্যিই 5.9A এর বেশি প্রয়োজন, H305, H306, বা H307 অন্য অক্ষগুলি পরিবর্তন না করেই এটি সমাধান করে। |
6079 বনাম 6096 ইন্টারফেস ফাঁদ: একই মডিউল নাম, ভিন্ন প্রজন্ম |
6079 বনাম 6096 ইন্টারফেস ফাঁদ: একই মডিউল নাম, ভিন্ন প্রজন্ম |
6079 SVM পরিবারের একটি সরাসরি উত্তরসূরি প্রজন্ম রয়েছে: FSSB (ফ্যানুক সিরিয়াল সার্ভো বাস) সহ 6096 SVM। দুটি প্রজন্ম অভিন্ন মডেল নাম — SVM3-20/20/20 — এবং প্রায় অভিন্ন ফর্ম ফ্যাক্টর ভাগ করে। পার্থক্য হল CNC এবং মডিউলের মধ্যে সার্ভো ইন্টারফেস। |
6079 H304 একটি
টাইপ এ প্যারালাল PWM ইন্টারফেস
ব্যবহার করে, পুরানো FANUC CNC প্রজন্মের (সিরিজ 15, 16, 18, 21 নন-আই) সাথে CNC-এর সার্ভো ইন্টারফেস বোর্ড থেকে একটি প্যারালাল কেবল বান্ডেলের মাধ্যমে সংযোগ স্থাপন করে। 6096 সমতুল্য — যা SVM3-20/20/20 হিসাবেও মনোনীত কিন্তু অর্ডার নম্বর
A06B-6096-H304 বহন করে — FSSB ফাইবার অপটিক ইন্টারফেস ব্যবহার করে, i-সিরিজ CNC কন্ট্রোলের সাথে প্লাস্টিক অপটিক ফাইবার কেবল ব্যবহার করে সংযোগ স্থাপন করে।দুটি অদলবদলযোগ্য নয়। নন-আই CNC এবং টাইপ এ সার্ভো বোর্ড সহ একটি মেশিনে ইনস্টল করা 6096 মডিউল যোগাযোগ করবে না। FSSB এর জন্য কনফিগার করা একটি মেশিনে ইনস্টল করা 6079 মডিউল একইভাবে ইনিশিয়ালাইজ করতে ব্যর্থ হবে। আপনি যদি একটি প্রতিস্থাপন সোর্সিং করেন এবং জানেন যে মেশিনটি সিরিজ 16 বা 18 (নন-আই) CNC চালায়, তবে 6079 H304 সঠিক অংশ। যদি মেশিনটি 16i, 18i, বা 0i-C/D চালায়, তবে 6096 H304 প্রয়োজন। সবচেয়ে নিশ্চিত পরীক্ষা হল ইনস্টল করা মডিউলটির পার্ট নম্বর — FANUC অর্ডার নম্বরের মাঝের চারটি সংখ্যা (6079 বনাম 6096) ইন্টারফেস প্রজন্মকে দ্ব্যর্থহীন করে তোলে।
প্রযুক্তিগত স্পেসিফিকেশনপ্যারামিটারমানপার্ট নম্বরA06B-6079-H304
এছাড়াও পরিচিত
A06B6079H304
| FANUC নির্ধারণ |
SVM3-20/20/20 (আলফা সার্ভো অ্যামপ্লিফায়ার মডিউল, 3-অক্ষ) |
| সিরিজ |
FANUC 6079 আলফা SVM |
| ইউনিট প্রকার |
SVM মডিউল (বাহ্যিক PSM পাওয়ার সাপ্লাই প্রয়োজন) |
| অক্ষ সংখ্যা |
3 (L, M, N অক্ষ) |
| ইন্টারফেস |
PWM — টাইপ এ |
| ডিসি বাস ইনপুট |
283–325V ডিসি (শেয়ার্ড PSM থেকে) |
| সিস্টেম পাওয়ার |
3.7 কিলোওয়াট |
| রেটেড আউটপুট ভোল্টেজ |
230V এসি |
| রেটেড আউটপুট কারেন্ট |
L: 5.9A / M: 5.9A / N: 5.9A (সব 20-ক্লাস) |
| ওয়্যারিং বোর্ড |
A16B-2202-0786 |
| কন্ট্রোল পিসিবি |
A20B-2001-0950 |
| সামঞ্জস্যপূর্ণ আলফা মোটর |
α2/3000, α3/3000, α4/4000 (সমস্ত অক্ষ) |
| সামঞ্জস্যপূর্ণ সিএনসি |
FANUC সিরিজ 15, 16, 18, 21 (নন-আই) |
| PSM প্রয়োজন |
হ্যাঁ (A06B-6077 সিরিজ থেকে আলফা PSM) |
| FSSB সমতুল্য |
A06B-6096-H304 (অদলবদলযোগ্য নয়) |
| অপারেটিং তাপমাত্রা |
0°C থেকে 55°C |
| অবস্থা |
বন্ধ |
| উৎপত্তি |
জাপান |
| সার্টিফিকেশন |
সিই |
| উপলভ্য অবস্থা |
নতুন / ব্যবহৃত (পরিদর্শন করা) |
| MOQ |
1 পিস |
| দৈনিক সরবরাহ ক্ষমতা |
100 পিসি পর্যন্ত |
| প্রেরণ |
নিশ্চিত পেমেন্টের 0–3 কার্যদিবসের মধ্যে |
| প্যাকেজিং |
মূল প্যাকিং |
| PSM সাইজিং এবং H304: পাওয়ার সাপ্লাই মডিউলকে কী পরিচালনা করতে হবে |
একটি SVM3-20/20/20 ইনস্টল বা প্রতিস্থাপন করা একটি প্রশ্ন উত্থাপন করে যা উপেক্ষা করা সহজ: বিদ্যমান PSM-এর কি লোড সমর্থন করার জন্য পর্যাপ্ত ক্ষমতা আছে? H304 সর্বোচ্চ তিন-অক্ষ লোডের অধীনে 3.7kW পর্যন্ত শেয়ার্ড ডিসি বাস থেকে টানে। যদি অতিরিক্ত SVM মডিউল একই PSM ভাগ করে নেয় — যা একটি মাল্টি-অক্ষ মেশিনিং সেন্টারে স্বাভাবিক কনফিগারেশন — তবে PSM কে কেবল H304 এর জন্য নয়, সমস্ত মডিউলের পিক পাওয়ার চাহিদার যোগফলের জন্য আকার দিতে হবে। |
| FANUC-এর আলফা PSM সিরিজ (A06B-6077) বিভিন্ন পাওয়ার রেটিংয়ে আসে। যখন একটি ক্যাবিনেটে একটি প্রতিস্থাপন H304 যোগ করা হয়, তখন নিশ্চিত করুন যে ইনস্টল করা PSM-এর রেট করা আউটপুট ক্ষমতা সিস্টেমে সমস্ত SVM মডিউলের যোগফল দ্বারা অতিক্রম করা হচ্ছে না। একটি PSM তার থার্মাল রেটিংয়ের উপরে চললে ভারী মাল্টি-অক্ষ কাটিং লোডের অধীনে ডিসি বাস আন্ডারভোল্টেজ অ্যালার্ম দেখাবে — একটি অ্যালার্ম প্যাটার্ন যা একটি মডিউল ত্রুটির মতো দেখায় তবে পাওয়ার সাপ্লাই পর্যায় থেকে উদ্ভূত হয়। |
এই গণনাটি সবচেয়ে প্রাসঙ্গিক যখন H304 একটি নিম্ন-কারেন্ট SVM3 ভ্যারিয়েন্টের পরিবর্তে ইনস্টল করা হচ্ছে (যেমন, H301 তিন-অক্ষ 12/12/12 মডিউলকে H304 তিন-অক্ষ 20/20/20 দিয়ে প্রতিস্থাপন করা), যেখানে মোট বাস লোড বৃদ্ধি পায়। একটি লাইক-ফর-লাইক H304 প্রতিস্থাপনে, বিদ্যমান PSM সাইজিং বৈধ থাকে। |
| অর্ডার, পেমেন্ট এবং শিপিং |
নিশ্চিত পেমেন্টের 0–3 কার্যদিবসের মধ্যে DHL এবং FedEx এর মাধ্যমে বিশ্বব্যাপী প্রেরণ। মাল্টি-ইউনিট অর্ডারের জন্য সম্মিলিত শিপিং উপলব্ধ। |
গৃহীত পেমেন্ট পদ্ধতি:
ব্যাঙ্ক ট্রান্সফার (T/T) — সমস্ত অর্ডার মূল্য
পেপ্যাল — $500 USD পর্যন্ত অর্ডার
ওয়েস্টার্ন ইউনিয়ন — সমস্ত অর্ডার মূল্য
আমদানি শুল্ক এবং কর গন্তব্যে ক্রেতার দায়িত্ব।
ওয়ারেন্টি এবং রিটার্ন নীতিইউনিট অবস্থাওয়ারেন্টি সময়কাল
নতুন / অব্যবহৃত
- 12 মাস
- ব্যবহৃত / পরিদর্শন করা
- 3 মাস
প্রাপ্তির 4 দিনের মধ্যে ক্ষতিগ্রস্ত, অসম্পূর্ণ, বর্ণিত নয়, বা নিশ্চিতভাবে অকার্যকর অবস্থায় আসা ইউনিটগুলির জন্য রিটার্ন গ্রহণ করা হয়। ওয়ারেন্টি লেবেল অক্ষত থাকতে হবে। রিটার্ন শিপিং খরচ ক্রেতার বহন করবে। অর্ডার ত্রুটি বা মন পরিবর্তনের জন্য রিটার্ন গ্রহণ করা হয় না।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
| প্রশ্ন 1: আমার মেশিনের SVM3-20/20/20 ব্যর্থ হয়েছে, এবং আমি একই সাথে তিনটি অক্ষের অ্যালার্ম দেখছি। H304 মডিউলটি কি নিজেই তিনটি অক্ষকে একই সাথে ব্যর্থ করতে পারে, নাকি আমার প্রথমে PSM দেখা উচিত? |
উত্তর: উভয় পরিস্থিতিই সম্ভব, এবং মডিউলের 7-সেগমেন্ট LED তাদের পার্থক্য করার দ্রুততম ডায়াগনস্টিক টুল। যদি LED একটি ভোল্টেজ-ক্লাস অ্যালার্ম দেখায় — বিশেষ করে ডিসি বাস আন্ডারভোল্টেজ বা বাস চার্জ ব্যর্থতার সাথে সম্পর্কিত কোড — তবে ত্রুটিটি শেয়ার্ড পাওয়ার সাপ্লাই পাথ থেকে উদ্ভূত হয়, যার অর্থ হয় PSM নিজেই, ডিসি বাস ফিউজ, বা PSM এবং SVM মডিউলের মধ্যে বাস ওয়্যারিং। যদি LED আউটপুট-স্টেজ কোড দেখায় (ব্যক্তিগত অক্ষগুলিতে ওভারকারেন্ট বা IPM ফল্ট কোড), তবে মডিউলের আউটপুট স্টেজগুলি বেশি জড়িত থাকার সম্ভাবনা রয়েছে। উভয় উপাদানকে দোষারোপ করার আগে একটি ব্যবহারিক প্রথম পরীক্ষা: সিস্টেম চালু থাকা অবস্থায় কিন্তু অক্ষগুলি সক্ষম করার আগে DMM দিয়ে SVM মডিউলের ডিসি ইনপুট টার্মিনালে ডিসি বাস ভোল্টেজ যাচাই করুন। বাসটি 283–325V ডিসি স্পেসিফিকেশনের মধ্যে থাকা উচিত। যদি বাস ভোল্টেজ কম বা অনুপস্থিত থাকে যখন PSM নিজের কোনো ত্রুটি দেখায় না, তবে তাদের মধ্যে বাস ওয়্যারিং এবং ফিউজ পরীক্ষা করুন। যদি বাস ভোল্টেজ সঠিক হয় এবং মডিউলটি এখনও ইনিশিয়ালাইজ করতে ব্যর্থ হয়, তবে মডিউলটি আরও সম্ভাব্য ত্রুটির উৎস। |
| প্রশ্ন 2: আমার 6079 H304 প্রয়োজন যখন আমি দুর্ঘটনাক্রমে 6096 H304 অর্ডার করার ঝুঁকি আছে কি? তারা অনুসন্ধান ফলাফলে একসাথে উপস্থিত হয় বলে মনে হয়। |
উত্তর: হ্যাঁ, এটি আলফা SVM পরিবারের সবচেয়ে সাধারণ অর্ডার ভুলের মধ্যে একটি, ঠিক কারণ উভয়ই SVM3-20/20/20 হিসাবে মনোনীত এবং শারীরিকভাবে প্রায় অভিন্ন দেখায়। নিশ্চিত পরীক্ষা হল FANUC পার্ট নম্বরের মাঝখানে ছয়-সংখ্যার অর্ডার নম্বর: |
| 6079 |
টাইপ এ ইন্টারফেসের জন্য (আপনার মেশিনের ভ্যারিয়েন্ট যদি এটি সিরিজ 16 বা 18 নন-আই চালায়), এবং |
6096 FSSB ইন্টারফেসের জন্য (16i, 18i, এবং অন্যান্য i-সিরিজ CNC-এর জন্য প্রয়োজন)। আপনি যদি একটি মেশিনের CNC মডেলের উপর ভিত্তি করে অর্ডার করেন, তবে CNC ডেজিগনেশন "-i" দিয়ে শেষ হয় কিনা তা নিশ্চিত করুন — একটি সিরিজ 16 নন-আই, একটি সিরিজ 16i হল i-সিরিজ। CNC ক্যাবিনেটের ভিতরে সার্ভো ইন্টারফেস বোর্ড পার্ট নম্বর আরেকটি নির্ভরযোগ্য সূচক: A16B-2200-xxxx এবং A16B-2202-xxxx রেঞ্জের বোর্ডগুলি সাধারণত টাইপ এ (6079 সামঞ্জস্যপূর্ণ) নির্দেশ করে, যখন A16B-3200-xxxx বোর্ডগুলি FSSB (6096 সামঞ্জস্যপূর্ণ) এর সাথে যুক্ত থাকে। সন্দেহ হলে, আপনার অর্ডার নিশ্চিত করার আগে আমাদের সাথে সম্পূর্ণ ইনস্টল করা মডিউলের পার্ট নম্বর শেয়ার করুন।প্রশ্ন 3: মেশিনটি X, Y, এবং Z অক্ষগুলিতে এই SVM3-20/20/20 ব্যবহার করে। মডিউল প্রতিস্থাপনের পরে, CNC প্যারামিটারে কিছু পুনরায় ইনিশিয়ালাইজ করার প্রয়োজন আছে কি, নাকি এটি সত্যিই প্লাগ-এন্ড-প্লে?
উত্তর: একই মডিউল টাইপের (H304 এর জন্য H304) লাইক-ফর-লাইক প্রতিস্থাপনের জন্য, CNC সার্ভো প্যারামিটার — মোটর কোড, কারেন্ট সীমা, পজিশন গেইন, ভেলোসিটি লুপ গেইন — CNC তে সংরক্ষিত থাকে এবং মডিউল সোয়াপ দ্বারা প্রভাবিত হয় না। SVM3-20/20/20 অভ্যন্তরীণভাবে অক্ষ প্যারামিটার ধারণ করে না। একবার প্রতিস্থাপন মডিউলটি যান্ত্রিকভাবে বসে গেলে, বাস এবং ইন্টারফেস কেবলগুলি পুনরায় সংযুক্ত করা হয় এবং সিস্টেমটি চালু করা হয়, CNC বিদ্যমান প্যারামিটার সেট ব্যবহার করে নতুন মডিউলের সাথে যোগাযোগ পুনরায় শুরু করবে। তবে, পাওয়ার-আপের পরে দুটি জিনিস নিশ্চিত করার মতো: প্রথমত, কোনো অক্ষ প্যারামিটার অমিলের সাথে সম্পর্কিত সার্ভো অ্যালার্ম দেখায় না (যা নির্দেশ করবে যে CNC-তে মোটর কোড বা কারেন্ট ক্লাস প্যারামিটার আসলে সংযুক্ত মোটরের সাথে মেলে না), এবং দ্বিতীয়ত, প্রথম পাওয়ার সাইকেলের পরে CNC-এর রেফারেন্স রিটার্ন (হোম) ফাংশন তিনটি অক্ষেই সঠিকভাবে কাজ করে, কারণ CNC-এর ব্যাটারি-ব্যাকড মেমরিতে থাকা অ্যাবসোলিউট পজিশন ডেটা পুনরায় স্থাপন করার প্রয়োজন হতে পারে যদি মেশিনটি দীর্ঘ সময়ের জন্য বন্ধ থাকে।
প্রশ্ন 4: মেশিনটি X, Y, এবং Z অক্ষগুলিতে এই H304 ব্যবহার করে। N-অক্ষ (Z) স্পিন্ডল হেড ওজন বহন করার কারণে কঠিনতর হয়। আমি কি উচ্চ-কারেন্ট N অক্ষ সহ একটি ভিন্ন SVM3 ভ্যারিয়েন্ট, যেমন H307 (SVM3-20/20/40) বিবেচনা করব?
উত্তর: শুধুমাত্র যদি Z-অক্ষ মোটরের স্পেসিফিকেশন আসলে 5.9A এর বেশি প্রয়োজন হয়। সিদ্ধান্তটি মোটরের নেমপ্লেট এবং CNC-এর সার্ভো অক্ষ প্যারামিটার দ্বারা চালিত হওয়া উচিত, কেবল অপারেশনাল উপলব্ধি দ্বারা নয়। একটি ভারী স্পিন্ডল হেড বহনকারী Z অক্ষ মাধ্যাকর্ষণ শক্তির অধীনে একটি অনুভূমিক অক্ষের চেয়ে বেশি অবিচ্ছিন্ন টর্ক চাহিদা দেখবে — তবে এটি 5.9A অতিক্রম করে কারেন্ট চাহিদায় অনুবাদ করে কিনা তা সম্পূর্ণরূপে মোটরের রেট করা কারেন্ট এবং মেশিনের আসল OEM সেই অক্ষের জন্য ড্রাইভের আকার কীভাবে দিয়েছে তার উপর নির্ভর করে। Z-অক্ষ মোটর মডেল প্লেট পরীক্ষা করুন এবং H304 এর 5.9A (20-ক্লাস) আউটপুটের বিপরীতে এর রেট করা কারেন্ট নিশ্চিত করুন। যদি মোটরটি α4/4000 ক্লাস বা তার নিচে থাকে এবং মূলত H304 এর সাথে যুক্ত ছিল, তবে FANUC-এর মোটর-ড্রাইভ পেয়ারিং টেবিল এটিকে মেশিনের স্বাভাবিক ডিউটি সাইকেলের অধীনে একটি বৈধ সংমিশ্রণ হিসাবে বিবেচনা করে। যদি আপনি সঠিক মোটর প্যারামিটার সেট থাকা সত্ত্বেও স্বাভাবিক কাটিং লোডের অধীনে Z-অক্ষ থার্মাল অ্যালার্ম বা ওভারকারেন্ট ট্রিপ অনুভব করেন, তবে ড্রাইভের আকার পরিবর্তন করার আগে সার্ভো প্যারামিটার টিউনিংয়ের সাথে পরামর্শ করুন — Z অক্ষে একটি অতিরিক্ত আক্রমণাত্মক অ্যাক্সিলারেশন র্যাম্প প্যারামিটার ড্রাইভটি মোটরের জন্য সঠিকভাবে আকারযুক্ত হলেও মডিউলের কারেন্ট রেটিং অতিক্রম করতে পারে।
প্রশ্ন 5: আমার একাধিক অভিন্ন মেশিনের একটি প্রোডাকশন লাইনের জন্য স্পেয়ার হিসাবে একাধিক H304 ইউনিট সোর্স করতে হবে। আমি যে ইউনিটগুলি পাই সেগুলি আসল FANUC এবং নকল নয় তা নিশ্চিত করার সর্বোত্তম উপায় কী?
উত্তর: নকল FANUC ড্রাইভগুলি সারপ্লাস মার্কেটে চলাচল করে, বিশেষ করে উচ্চ-চাহিদা সম্পন্ন লিগ্যাসি পার্টসের জন্য। একাধিক ইউনিট সোর্সিং করার সময়, আগমনের পরে বেশ কয়েকটি শারীরিক পরীক্ষা ঝুঁকি উল্লেখযোগ্যভাবে হ্রাস করে। প্রথমত, মডিউলের উপর FANUC লেবেলে সম্পূর্ণ পার্ট নম্বর, একটি সিরিয়াল নম্বর এবং উৎপত্তিস্থল (জাপান) সহ স্পষ্ট, সামঞ্জস্যপূর্ণ প্রিন্টিং দেখানো উচিত। লেবেলে পুনরায় প্রয়োগের লক্ষণ দেখানো উচিত নয় — হাউজিংয়ের সাথে লিফটিং বা মিসলাইনমেন্টের জন্য প্রান্তগুলি পরীক্ষা করুন। দ্বিতীয়ত, যেকোনো ভেন্টিলেশন ওপেনিংয়ের মাধ্যমে দৃশ্যমান সংযোগকারী হাউজিং এবং বোর্ডের গুণমান FANUC উত্পাদন মানগুলির সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত — বেমানান বোর্ড সিল্কস্ক্রিন ফন্ট বা খারাপভাবে বসে থাকা উপাদানগুলি সতর্কতার লক্ষণ। তৃতীয়ত, পরিচিত-ভাল PCB বোর্ড নম্বরগুলির বিরুদ্ধে ইউনিটটি যাচাই করুন: একটি আসল H304-এ ওয়্যারিং বোর্ড A16B-2202-0786 এবং কন্ট্রোল PCB A20B-2001-0950 হওয়া উচিত। যদি কোনো সরবরাহকারী এই বোর্ড ডেজিগনেশনগুলি নিশ্চিত করতে না পারে বা না চায়, তবে এটিকে একটি সতর্কতা হিসাবে বিবেচনা করুন। আপনার ভলিউম প্রয়োজনীয়তার জন্য পার্ট অথেনটিসিটি নিশ্চিত করতে এবং পরিদর্শন ইতিহাস নিয়ে আলোচনা করতে মাল্টি-ইউনিট অর্ডার দেওয়ার আগে আমাদের সাথে যোগাযোগ করুন।উপলভ্যতা এবং মূল্যের জন্য যোগাযোগ করুন:মিস অ্যামি — sales01@sande-elec.com | স্কাইপ:
