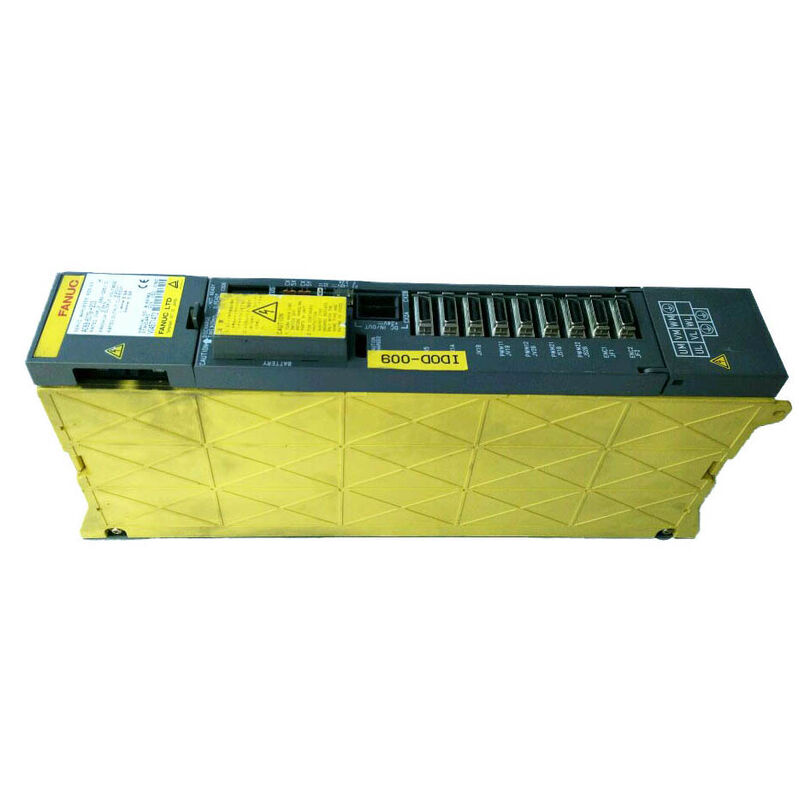

FANUC A06B-6079-H302 — আলফা SVM3-12/12/20: যখন দুটি অক্ষ হালকা এবং একটি নয়
অসম অক্ষের পেছনের চিন্তা
একটি তিন-অক্ষের মেশিনিং সেন্টার তিনটি অভিন্ন সমস্যার তিনবার সমাধান নয়। একটি টোম্বস্টোন ফিক্সচারকে পরবর্তী মুখে ঘোরানো বি-অক্ষ একটি পকেট কনট্যুর ট্রেস করা এক্স এবং ওয়াই অক্ষের চেয়ে মৌলিকভাবে ভিন্ন কিছু করছে। জেড-অক্ষ একটি সম্পূর্ণ স্পিন্ডল হেড সহ মাধ্যাকর্ষণ শক্তির বিপরীতে নেমে আসে যা একটি হালকা ক্রস-ট্র্যাভেল অক্ষের চেয়ে বেশি জড়তা বহন করে। একটি টার্নিং সেন্টারে একটি টারেট ইনডেক্স অক্ষ মাঝে মাঝে এবং অল্প সময়ের জন্য চলে — এর বর্তমান চাহিদা প্রোফাইলের জেড-অক্ষের একটি ভারী রুফিং পাসের সাথে কোনও মিল নেই।
এই বিষয়টি বোঝা মেশিন ডিজাইনাররা কেবল একটি একক মডিউল থেকে তিনটি আউটপুট উপলব্ধ থাকার কারণে প্রতিটি অক্ষের জন্য একই ড্রাইভ কারেন্ট নির্দিষ্ট করেননি। তারা প্রতিটি চ্যানেলকে যে মোটর চালাবে তার জন্য আকার দিয়েছেন এবং তারা তিনটি-অক্ষ মডিউল বেছে নিয়েছেন যার বর্তমান সংমিশ্রণ মেশিনের প্রকৃত লোড বিতরণের সাথে মিলে যায়। A06B-6079-H302 ঠিক এই চিন্তাভাবনাকে প্রতিফলিত করে।
SVM3-12/12/20 হিসাবে মনোনীত, FANUC-এর 6079 আলফা সিরিজের এই মডিউলটি L এবং M অক্ষগুলিতে 3.0A সরবরাহ করে — পরিসরের হালকা প্রান্তের আলফা মোটরগুলির জন্য যথেষ্ট — যখন N অক্ষকে 5.9A পর্যন্ত বাড়ানো হয় যাতে একটি মোটরকে উল্লেখযোগ্যভাবে বেশি টর্ক চাহিদা পরিচালনা করতে পারে। হালকা কাজের জন্য দুটি চ্যানেল; ভারী অক্ষের জন্য একটি। এটি কোনও আপস বা অদ্ভুত ভ্যারিয়েন্ট নয় — এটি একটি নির্দিষ্ট এবং সাধারণ মেশিন লোড প্রোফাইলের সঠিক প্রকৌশল প্রতিক্রিয়া।SVM3-20/20/20মডিউল আর্কিটেকচার: PSM নির্ভরতা যা 6079 পরিবারকে সংজ্ঞায়িত করেঅক্ষ স্পেসিফিকেশন নিয়ে আলোচনা করার আগে, H302-এর ইনস্টলেশন আর্কিটেকচার স্পষ্ট মনোযোগের দাবি রাখে। এই ইউনিটটি একটি SVM — সার্ভো অ্যামপ্লিফায়ার মডিউল — এর নিজস্ব রেকটিফায়ার সহ একটি স্ব-অন্তর্ভুক্ত ইউনিট নয়। এটি একই ড্রাইভ ক্যাবিনেটে পৃথকভাবে ইনস্টল করা পাওয়ার সাপ্লাই মডিউল (PSM) দ্বারা সরবরাহ করা একটি শেয়ার্ড ডিসি বাসের সাথে সংযোগ স্থাপন করে। PSM ক্যাবিনেটের জন্য সমস্ত AC-to-DC রূপান্তর পরিচালনা করে। SVM3-12/12/20 শুধুমাত্র এর তিনটি অক্ষের জন্য বর্তমান নিয়ন্ত্রণ পরিচালনা করে।এর মানে হল H302-এর কোনও AC ইনপুট টার্মিনাল নেই। আগত পাওয়ার ডিসি বাস ভোল্টেজ হিসাবে 283–325V পরিসরে আসে, যা ইতিমধ্যে PSM দ্বারা আপস্ট্রিম রেকটিফাইড এবং ফিল্টার করা হয়েছে। যদি PSM ব্যর্থ হয়, H302 — এবং সেই বাস শেয়ার করা অন্য সমস্ত SVM মডিউল — কাজ করা বন্ধ করে দেয়। যদি H302 ব্যর্থ হয়, PSM এবং অন্যান্য মডিউলগুলি স্বাভাবিকভাবে কাজ চালিয়ে যায়।এই মডিউলটি প্রতিস্থাপন হিসাবে সোর্সিং যে কেউ SVM মডিউলটি ত্রুটির উৎস বলে সিদ্ধান্ত নেওয়ার আগে ক্যাবিনেটে একটি কার্যকরী PSM রয়েছে কিনা তা যাচাই করতে হবে। একটি ক্যাবিনেট-স্তরের ডিসি বাস আন্ডারভোল্টেজ বা বাস চার্জ ব্যর্থতা সমস্ত SVM মডিউলকে একযোগে অচল করে দেবে, এবং এই প্যাটার্ন — সমস্ত অক্ষ একযোগে অ্যালার্মিং — কখনও কখনও PSM বা বাস ওয়্যারিং আসল সমস্যা হলে মডিউল ব্যর্থতা হিসাবে ভুল করা হয়।H302 কোথায় বসে: SVM3 অসম রেঞ্জ পড়া
SVM3-12/12/20 6079 তিন-অক্ষ মডিউল পরিবারে একটি নির্দিষ্ট অবস্থান দখল করে যা এর উদ্দিষ্ট অ্যাপ্লিকেশনকে প্রতিফলিত করে:
পার্ট নম্বর
পদবিL অক্ষM অক্ষN অক্ষপ্রোফাইল
A06B-6079-H301SVM3-12/12/123.0A
3.0A
3.0A
সমস্ত তিনটি অক্ষ হালকা
|
রেট আউটপুট কারেন্ট |
SVM3-12/12/20 |
3.0A |
3.0A |
5.9A |
দুটি হালকা, N আপ হয় |
|
A06B-6079-H303 |
SVM3-12/20/20 |
কেন N অক্ষ আপগ্রেড পায়: সাধারণ মেশিন কনফিগারেশন |
কেন N অক্ষ আপগ্রেড পায়: সাধারণ মেশিন কনফিগারেশন |
কেন N অক্ষ আপগ্রেড পায়: সাধারণ মেশিন কনফিগারেশন |
একটি হালকা, দুটি ভারী |
|
L: 3.0A (12-ক্লাস) / M: 3.0A (12-ক্লাস) / N: 5.9A (20-ক্লাস) |
SVM3-20/20/20 |
কেন N অক্ষ আপগ্রেড পায়: সাধারণ মেশিন কনফিগারেশন |
কেন N অক্ষ আপগ্রেড পায়: সাধারণ মেশিন কনফিগারেশন |
প্যারামিটার |
সমস্ত তিনটি মধ্য-পরিসীমা |
|
A06B-6079-H305 |
SVM3-12/12/40 |
কেন N অক্ষ আপগ্রেড পায়: সাধারণ মেশিন কনফিগারেশন |
প্যারামিটার |
প্যারামিটার |
দুটি হালকা, N ভারী |
|
A06B-6079-H306 |
SVM3-12/20/40 |
প্যারামিটার |
প্যারামিটার |
প্যারামিটার |
ধাপযুক্ত অসম |
|
A06B-6079-H307 |
SVM3-20/20/40 |
কেন N অক্ষ আপগ্রেড পায়: সাধারণ মেশিন কনফিগারেশন |
কেন N অক্ষ আপগ্রেড পায়: সাধারণ মেশিন কনফিগারেশন |
মান |
দুটি মধ্যম, N ভারী |
|
H302 হল সমস্ত-হালকা H301 থেকে প্রথম ধাপ — ন্যূনতম পরিবর্তন যা N অক্ষকে অন্য দুটি চ্যানেল আপসাইজ না করে বেশি কারেন্ট দেয়। এই মডিউল দিয়ে ডিজাইন করা মেশিনগুলি সাধারণত L এবং M কে α1/3000 বা α2/3000 মোটর চালিত অক্ষগুলিতে বরাদ্দ করে, যখন N একটি α2/3000 বা α3/3000 একটি উচ্চ-ডিউটি অ্যাপ্লিকেশনে, বা মাঝে মাঝে মাঝারি লোডে একটি α4/4000 চালায়। |
সমস্ত-সমান H304 (20/20/20) কে H302-এর চারপাশে ডিজাইন করা একটি মেশিনে ফিট করলে কোনও ক্ষতি হবে না — উচ্চ-কারেন্ট চ্যানেলগুলি কেবল L এবং M-এ তাদের ক্ষমতার একটি ভগ্নাংশে চলে। কিন্তু H304 কে প্রতিস্থাপন হিসাবে সোর্সিং খরচ বাড়িয়ে দেয় এবং ডকুমেন্টেশন ম্যাচ ভেঙে দিয়ে ভবিষ্যতের অর্ডারিং জটিল করে তোলে। আরও ভাল পদ্ধতি হল সঠিক অংশটি সনাক্ত করা এবং স্টক করা। |
কেন N অক্ষ আপগ্রেড পায়: সাধারণ মেশিন কনফিগারেশন |
প্যারামিটার |
মান |
অক্সিলিয়ারি অক্ষ সহ টার্নিং সেন্টারগুলিতে, L এবং M টেলস্টক এবং টুল পোস্ট পজিশনিং চালাতে পারে যখন N প্রধান ক্যারিজকে দীর্ঘস্থায়ী টার্নিং পাস নেয় — ধারাবাহিকভাবে মেশিনের সর্বোচ্চ কারেন্ট চাহিদা। |
|
একটি তিন-অক্ষ বেসের সাথে একটি রোটারি C অক্ষ যুক্ত মাল্টি-অক্ষ সেলগুলিতে, রোটারি অক্ষের প্রায়শই ইনডেক্সিংয়ের সময় ওয়ার্কপিস জড়তা পরিচালনা করার জন্য একটি ভারী মোটর থাকে, যা স্বাভাবিকভাবেই উচ্চতর কারেন্ট হেডরুম সহ N চ্যানেলে ম্যাপ করে। |
এই অ্যাপ্লিকেশনগুলির কোনওটিই N কে 40-ক্লাস অঞ্চলে ঠেলে দেয় না যার জন্য H305 বা H306 প্রয়োজন হবে। 20-ক্লাস N চ্যানেলের 5.9A সেই পরিসরে বসে যেখানে একটি মাঝারি আকারের আলফা মোটর ইউনিটটি শারীরিকভাবে বড় না হয়ে বা শেয়ার্ড PSM থেকে উল্লেখযোগ্যভাবে বেশি না টেনে কাজটি পরিচালনা করে। |
প্যারামিটার |
প্যারামিটার |
মান |
পার্ট নম্বর |
A06B-6079-H302অন্যান্য নামA06B6079H302FANUC পদবিSVM3-12/12/20 (আলফা সার্ভো অ্যামপ্লিফায়ার মডিউল, 3-অক্ষ)সিরিজFANUC 6079 আলফা SVM
ইউনিট প্রকার
SVM মডিউল — বাহ্যিক PSM প্রয়োজন (ডিসি বাস ইনপুট)
অক্ষ সংখ্যা
3 (L, M, N)
ইন্টারফেস
PWM — টাইপ A
ডিসি বাস ইনপুট
283–325V ডিসি (আলফা PSM থেকে)
|
রেট আউটপুট ভোল্টেজ |
230V এসি |
|
রেট আউটপুট কারেন্ট |
L: 3.0A (12-ক্লাস) / M: 3.0A (12-ক্লাস) / N: 5.9A (20-ক্লাস) |
|
ওয়্যারিং বোর্ড |
A16B-2202-0781 |
|
সামঞ্জস্যপূর্ণ L/M মোটর |
α1/3000, α2/3000 |
|
সামঞ্জস্যপূর্ণ N মোটর |
α2/3000, α3/3000, α4/4000 |
|
সামঞ্জস্যপূর্ণ CNC |
FANUC সিরিজ 15, 16, 18, 21 (নন-i) |
|
প্রয়োজনীয় PSM |
হ্যাঁ (আলফা PSM, A06B-6077 সিরিজ) |
|
FSSB সমতুল্য |
A06B-6096-H302 (অদলবদলযোগ্য নয়) |
|
অপারেটিং তাপমাত্রা |
0°C থেকে 55°C |
|
অবস্থা |
বন্ধ |
|
উৎপত্তি |
জাপান |
|
সার্টিফিকেশন |
সিই |
|
উপলভ্য অবস্থা |
নতুন / ব্যবহৃত (পরিদর্শিত) |
|
MOQ |
1 পিস |
|
দৈনিক সরবরাহ ক্ষমতা |
100 পিস পর্যন্ত |
|
প্রেরণ |
নিশ্চিত পেমেন্টের পর 0–3 কার্যদিবস |
|
প্যাকেজিং |
মূল প্যাকিং |
|
6079 বনাম 6096 ইন্টারফেস স্প্লিট: জেনারেশন সঠিক করা |
6079 SVM3-12/12/20 এর পরবর্তী প্রজন্মের আলফা SVM পরিবারে একটি সরাসরি প্রতিরূপ রয়েছে: A06B-6096-H302, যা একই SVM3-12/12/20 পদবি এবং অভিন্ন অক্ষ কারেন্ট রেটিং বহন করে তবে টাইপ A PWM এর পরিবর্তে FSSB ফাইবার অপটিক ইন্টারফেস ব্যবহার করে। দুটি মডিউল একে অপরের জন্য প্রতিস্থাপন করা যাবে না। |
|
6079 H302 FANUC সিরিজ 15, 16, 18, এবং 21 কন্ট্রোলগুলির সাথে কাজ করে — নন-i জেনারেশন — CNC-এর টাইপ A সার্ভো ইন্টারফেস বোর্ড থেকে একটি সমান্তরাল কেবল বান্ডিল ব্যবহার করে। 6096 H302 i-সিরিজ কন্ট্রোলগুলির (16i, 18i, 0i-C/D এবং অনুরূপ) প্লাস্টিক অপটিক্যাল ফাইবার কেবল এর মাধ্যমে কাজ করে। নন-i CNC সহ একটি মেশিনে 6096 মডিউল ইনস্টল করা, বা FSSB-সজ্জিত i-সিরিজ CNC সহ একটি মেশিনে 6079 মডিউল ইনস্টল করা পাওয়ার-আপে একটি তাত্ক্ষণিক যোগাযোগ ত্রুটি তৈরি করে। |
সবচেয়ে নিশ্চিত সনাক্তকরণ পদ্ধতি হল ইনস্টল করা মডিউলের পার্ট নম্বর লেবেল। মাঝের চারটি সংখ্যা — 6079 বা 6096 — ইন্টারফেস জেনারেশনকে স্পষ্ট করে তোলে, CNC ক্যাবিনেট ডকুমেন্টেশন উপলব্ধ আছে কিনা তা নির্বিশেষে। যদি লেবেলটি ক্ষতিগ্রস্ত হয়, তবে CNC মডেল পদবি হল পরবর্তী সবচেয়ে নির্ভরযোগ্য পরীক্ষা: নন-i (সিরিজ 16, 18, 21 "i" প্রত্যয় ছাড়া) 6079 প্রয়োজন; i-সিরিজ (16i, 18i, 21i) 6096 প্রয়োজন। |
|
অর্ডার, পেমেন্ট এবং শিপিং |
নিশ্চিত পেমেন্টের 0–3 কার্যদিবসের মধ্যে DHL এবং FedEx এর মাধ্যমে বিশ্বব্যাপী প্রেরণ। মাল্টি-আইটেম অর্ডারে সম্মিলিত শিপিং উপলব্ধ। |
|
গৃহীত পেমেন্ট পদ্ধতি: |
ব্যাঙ্ক ট্রান্সফার (T/T) — সমস্ত অর্ডার মূল্য |
|
পেপ্যাল — USD $500 পর্যন্ত অর্ডার |
ওয়েস্টার্ন ইউনিয়ন — সমস্ত অর্ডার মূল্য |
|
কাস্টমস শুল্ক এবং আমদানি কর গন্তব্যে ক্রেতার দায়িত্ব। |
ওয়ারেন্টি এবং রিটার্ন নীতি |
|
ইউনিট অবস্থা |
ওয়ারেন্টি সময়কাল |
|
নতুন / অব্যবহৃত |
12 মাস |
|
ব্যবহৃত / পরিদর্শিত |
3 মাস |
প্রাপ্তির 4 দিনের মধ্যে ক্ষতিগ্রস্ত, অসম্পূর্ণ, বর্ণিত নয়, বা নিশ্চিতভাবে অকার্যকর অবস্থায় আসা ইউনিটগুলির জন্য রিটার্ন গ্রহণ করা হয়। ওয়ারেন্টি লেবেল অক্ষত থাকতে হবে। রিটার্ন শিপিং ক্রেতার দায়িত্ব। ভুল অর্ডার বা মন পরিবর্তনের জন্য রিটার্ন গ্রহণ করা হয় না।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলীপ্রশ্ন 1: আমার মেশিনের N অক্ষ ভারী কাটে ওভারকারেন্ট অ্যালার্ম দিচ্ছে, কিন্তু L এবং M অক্ষগুলি ঠিক আছে। এর মানে কি H302 এর ভিতরে শুধুমাত্র N-অক্ষ আউটপুট স্টেজ ব্যর্থ হয়েছে, এবং আমি একটি প্রতিস্থাপন সোর্সিং করার সময় দুটি অক্ষের উপর মেশিন চালাতে পারি?উত্তর: L এবং M অক্ষগুলি প্রভাবিত না করে একটি N-অক্ষ-শুধুমাত্র ওভারকারেন্ট অ্যালার্ম N আউটপুট স্টেজে একটি ত্রুটি বিচ্ছিন্ন হওয়ার সাথে সামঞ্জস্যপূর্ণ — SVM3 মডিউলের তিনটি আউটপুট স্টেজ একে অপরের কারেন্ট কন্ট্রোল সার্কিট্রি থেকে স্বাধীন, যদিও তারা ডিসি বাস শেয়ার করে। তবে, মডিউলটি ব্যর্থ হয়েছে বলে সিদ্ধান্ত নেওয়ার আগে, মডিউল প্রান্তে মোটর কেবল সংযোগ বিচ্ছিন্ন করে N-অক্ষ মোটরের উপর মোটর ইনসুলেশন রেজিস্ট্যান্স পরীক্ষা করুন। অক্ষ সক্ষম করার সাথে সাথেই একটি N-অক্ষ ওভারকারেন্ট অ্যালার্ম — কোনও মোশন কমান্ড জারি করার আগে — প্রায় সবসময় একটি মোটর উইন্ডিং ফল্ট বা কেবল ইনসুলেশন ব্রেকডাউন নির্দেশ করে, মডিউল আউটপুট স্টেজ ব্যর্থতার চেয়ে। মোটরের ইনসুলেশন অখণ্ডতা নিশ্চিত না করে মডিউল প্রতিস্থাপন করলে মোটর আসল ফল্ট হলে নতুন ইউনিটেও একই অ্যালার্ম হবে। দুটি অক্ষের উপর চালানোর বিষয়ে: এটি সম্পূর্ণরূপে মেশিনের অপারেশনাল প্রয়োজনীয়তা এবং N অক্ষ কী চালায় তার উপর নির্ভর করে। কিছু মেশিনে রক্ষণাবেক্ষণের উদ্দেশ্যে অ্যালার্ম-ইনহিবিটেড অবস্থায় N অক্ষ ছেড়ে দেওয়ার জন্য CNC কনফিগার করা যেতে পারে, তবে এটি মেশিন-নির্দিষ্ট এবং OEM ডকুমেন্টেশন দিয়ে যাচাই করা উচিত।প্রশ্ন 2: আমি বর্তমান বাজারে 6079-H302 এর চেয়ে 6096-H302 সহজে খুঁজে পাচ্ছি। আমি কি আমার মেশিনে একটি সিরিজ 18 (নন-i) CNC সহ FSSB মডিউল ফিট করতে পারি যদি আমি CNC-এর সার্ভো ইন্টারফেস বোর্ডও পরিবর্তন করি?উত্তর: তত্ত্বগতভাবে, CNC-এর ভিতরে সার্ভো ইন্টারফেস বোর্ড টাইপ A থেকে FSSB-তে পরিবর্তন করলে 6096 মডিউলের সাথে যোগাযোগ সম্ভব হবে — তবে বাস্তবে এটি খুব কমই একটি সহজ বোর্ড সোয়াপ। i-সিরিজ CNC সিস্টেমের জন্য FSSB সার্ভো ইন্টারফেস বোর্ড একটি সিরিজ 18-এর টাইপ A বোর্ডের চেয়ে একটি ভিন্ন হার্ডওয়্যার জেনারেশন, এবং CNC-এর সফ্টওয়্যারকেও FSSB সার্ভো যোগাযোগ সমর্থন করতে হবে। সিরিজ 18 কন্ট্রোলগুলি তাদের স্ট্যান্ডার্ড সার্ভো সফ্টওয়্যারে নেটিভভাবে FSSB সমর্থন করে না; আপগ্রেড পাথ একটি অভ্যন্তরীণ বোর্ডের পরিবর্তে CNC প্রতিস্থাপন জড়িত, যা একটি মডিউল সংগ্রহ সিদ্ধান্তকে একটি সম্পূর্ণ CNC আপগ্রেড প্রকল্পে পরিণত করে। যে মেশিনগুলি একটি সিরিজ 18 প্ল্যাটফর্মে উৎপাদনে থাকতে হবে, তাদের জন্য সঠিক 6079 H302 সোর্সিং হল উপযুক্ত পথ। যদি কোনও মেশিনের দীর্ঘমেয়াদী রোডম্যাপে কোনওভাবে CNC আপগ্রেড অন্তর্ভুক্ত থাকে, তবে সেই বৃহত্তর প্রকল্পটি ড্রাইভ ইন্টারফেস পরিবর্তন সম্বোধন করার সঠিক প্রেক্ষাপট।
প্রশ্ন 3: আমার মেশিনে মূলত একটি ভিন্ন SVM3 ভ্যারিয়েন্ট (বিশেষ করে H301, SVM3-12/12/12) ইনস্টল করা ছিল। N-অক্ষ মোটর পরে একটি বড় মডেলে আপগ্রেড করা হয়েছিল। আমি কি এখন প্রতিস্থাপন হিসাবে H302 ফিট করব, নাকি মডিউল পরিবর্তন করার জন্য অন্য কোনও ক্যাবিনেট বা CNC পরিবর্তন প্রয়োজন?
উত্তর: যদি N-অক্ষ মোটর বৈধভাবে α2/3000–α4/4000 রেঞ্জের একটি মডেলে আপগ্রেড করা হয় এবং CNC-এর N-অক্ষ সার্ভো প্যারামিটারগুলি (মোটর কোড, প্যারামিটার 2020) নতুন মোটরের সাথে মিলানোর জন্য আপডেট করা হয়, তবে H301 এর পরিবর্তে H302 ইনস্টল করা যান্ত্রিকভাবে এবং বৈদ্যুতিকভাবে সহজ — ডিসি বাস ইনপুট, ইন্টারফেস কেবল, এবং মোটর পাওয়ার সংযোগগুলি দুটি মডিউল ভ্যারিয়েন্টের মধ্যে অভিন্ন। মূল পদক্ষেপগুলি হল: নিশ্চিত করুন যে আপগ্রেড করা N মোটরের রেট করা কারেন্ট H302-এর N চ্যানেলের 5.9A আউটপুটের মধ্যে পড়ে (এটি অতিক্রম না করে); যাচাই করুন যে CNC-এর N-অক্ষ মোটর কোড আসল মোটর মডেলের সাথে মেলে; এবং পরীক্ষা করুন যে ক্যাবিনেটের PSM ইতিমধ্যে মোটরের আপগ্রেড থেকে বর্ধিত N-অক্ষ লোডের জন্য আকারযুক্ত ছিল। যদি মোটর আপগ্রেডটি PSM এবং প্যারামিটার মনোযোগের সাথে করা হয়, তবে মডিউল সোয়াপ একটি সরাসরি ফিট।প্রশ্ন 4: একটি প্রতিস্থাপন H302 ফিট করার পরে, সমস্ত তিনটি অক্ষ সঠিকভাবে ইনিশিয়ালাইজ হয় কিন্তু N অক্ষ ফাইন কনট্যুরিং মুভগুলির সময় পজিশন ড্রিফট দেখায় — L এবং M অক্ষগুলি নিখুঁতভাবে ট্র্যাক করে। কী তদন্ত করা উচিত?উত্তর: একটি সঠিকভাবে ইনিশিয়ালাইজড মডিউলে N-অক্ষ পজিশন ড্রিফট, যখন L এবং M পরিষ্কারভাবে ট্র্যাক করে, তখন সমস্যাটি N-অক্ষ ভেলোসিটি লুপ টিউনিং বা N-অক্ষ এনকোডার ফিডব্যাক পাথে সীমাবদ্ধ করে। এনকোডার দিয়ে শুরু করুন: N-অক্ষ এনকোডার কেবলটি মডিউলের N-অক্ষ ফিডব্যাক কানেক্টরে সম্পূর্ণরূপে বসে আছে কিনা তা পরীক্ষা করুন — L বা M কানেক্টরের সাথে অদলবদল করা হয়নি, যা সম্ভব যদি কেবলগুলি দেখতে একই রকম হয় এবং প্রতিস্থাপনের সময় সেগুলি সরানো হয়। একটি আংশিকভাবে বসে থাকা এনকোডার সংযোগকারী একটি বিরতিহীন পজিশন সংকেত তৈরি করতে পারে যা কম গতিতে ড্রিফট তৈরি করে পূর্ণ এনকোডার অ্যালার্ম ট্রিগার না করে। পরবর্তী, যাচাই করুন যে N-অক্ষ ভেলোসিটি লুপ গেইন প্যারামিটার (আপনার CNC সিরিজের জন্য প্যারামিটার 2043 বা সমতুল্য) কোনও পূর্ববর্তী সমস্যা সমাধানের সময় পরিবর্তিত হয়নি — মোটরের মডেলের স্পেসিফিকেশনের তুলনায় উল্লেখযোগ্যভাবে কম ভেলোসিটি গেইন সঠিক পজিশন ফিডব্যাক সহ অলস, ড্রিফটিং N-অক্ষ প্রতিক্রিয়া তৈরি করবে। সামঞ্জস্য করার আগে সঠিক N-অক্ষ মোটর মডেলের জন্য মোটর স্পেসিফিকেশন টেবিলের সাথে বর্তমান প্যারামিটার মান তুলনা করুন।প্রশ্ন 5: আমরা এই মডিউল ব্যবহার করে চারটি অভিন্ন মেশিন চালাই। 6079 সিরিজ বন্ধ হয়ে যাওয়ার কারণে প্রস্তাবিত স্পেয়ার কৌশল কী?উত্তর: চারটি অভিন্ন মেশিন এবং একটি বন্ধ হওয়া পার্ট সহ, ঝুঁকির হিসাব অন্তত দুটি নিশ্চিত-কার্যকরী ইউনিট শেল্ফে রাখার পক্ষে। একটি ইউনিট প্রথম মেশিন ব্যর্থ হওয়ার জন্য তাৎক্ষণিক সোয়াপ ক্ষমতা প্রদান করে; দ্বিতীয়টি প্রতিস্থাপন স্টক পুনরায় পূরণ করার সময় কভারেজ প্রদান করে — একটি সংগ্রহ উইন্ডো যা বন্ধ হওয়া লিগ্যাসি পার্টগুলির সাথে অপ্রত্যাশিত এবং ব্যর্থতার সময় বিশ্বব্যাপী উদ্বৃত্ত প্রাপ্যতার উপর নির্ভর করে দিন থেকে মাস পর্যন্ত প্রসারিত হতে পারে। যে সুবিধাগুলিতে এই মেশিনগুলি প্রোডাকশন শিফট চালায়, তাদের জন্য একটি সোর্সড ইউনিট অপেক্ষা করার ডাউনটাইম খরচ সাধারণত দুটি স্টক করা স্পেয়ারের বহন খরচকে অনেক গুণ ছাড়িয়ে যায়। ছয় বা তার বেশি অভিন্ন মেশিন সহ কিছু সুবিধা তিনটি ইউনিট রাখে। আরও একটি বিবেচনা: যেহেতু H302-এর L এবং M চ্যানেলগুলি (3.0A) সাধারণ ব্যবহারে N চ্যানেলের (5.9A) চেয়ে হালকাভাবে চাপযুক্ত, তাই N-অক্ষ আউটপুট স্টেজ ব্যর্থতাগুলি পুরানো ইউনিটগুলিতে L বা M ব্যর্থতার চেয়ে বেশি সাধারণ প্রবণতা দেখায়। যদি আপনার মেশিনগুলির N অক্ষগুলি আক্রমণাত্মক ডিউটি সাইকেল চালায়, তবে এই ব্যর্থতার প্যাটার্নটি স্টক করার পরিমাণে ফ্যাক্টর করুন। মাল্টি-ইউনিট মূল্য নির্ধারণ এবং সংগ্রহের পরিকল্পনা চূড়ান্ত করার আগে বর্তমান স্টক গভীরতা নিশ্চিত করার জন্য আমাদের সাথে আলোচনা করতে যোগাযোগ করুন।
