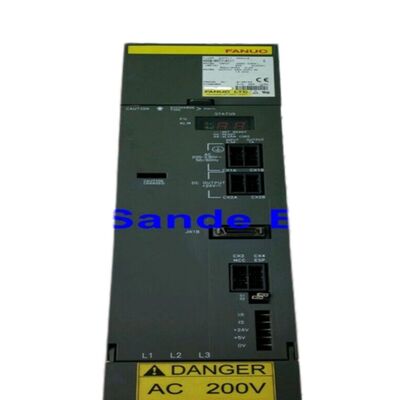

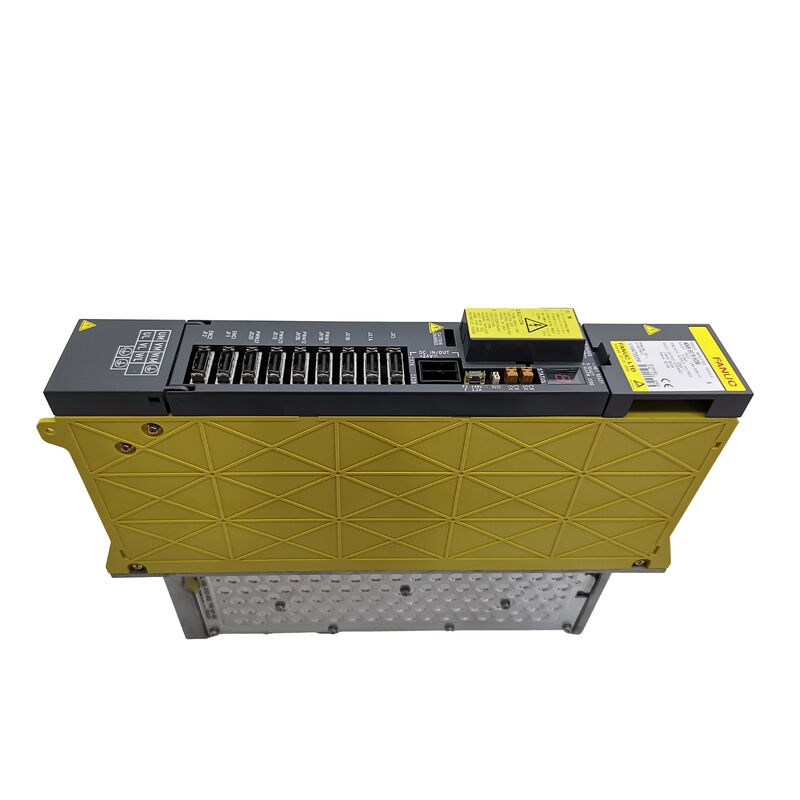

ফ্যানুক সার্ভো অ্যামপ্লিফায়ার A06B-6079-H301 A06B6079H301 A06B-6079-H301

ফ্যানুক এ০৬বি-৬০৭৯-এইচ৩০১ ∙ ৩ অক্ষের আলফা সার্ভো এম্প্লিফায়ার মডিউল ∙ এসভিএম-৩-১২/১২/১২, ২৮৩-৩২৫ ভোল্ট / ১.৮৫ কিলোওয়াট, ৩.০ এ প্রতি অক্ষ, টাইপ এ পিডব্লিউএম ইন্টারফেস

সংক্ষিপ্ত বিবরণ

দ্যFanuc A06B-6079-H301এটি ফ্যানুকের আলফা সার্ভো এম্প্লিফায়ার সিরিজের ক্ষুদ্রতম ত্রি-অক্ষের মডিউল, যা SVM3-12/12/12 নামে চিহ্নিত। এটি তার তিনটি চ্যানেলে প্রতিটিতে 3.0A নামমাত্র অবিচ্ছিন্ন আউটপুট সরবরাহ করেএবং N 1 থেকে.85kW ডিসি বাস ইনপুট, এটি α1 / 3000 এবং α2 / 2000 শ্রেণীর ছোট আলফা সিরিজ মোটর দিয়ে সজ্জিত তিন-অক্ষের সিএনসি মেশিনগুলির জন্য স্ট্যান্ডার্ড ড্রাইভ মডিউল তৈরি করে।

90 মিমি প্রশস্ত মডিউলটিতে তিনটি 20 এ ট্রানজিস্টর আউটপুট স্টেজ, একটি ভাগ করা ওয়্যারিং বোর্ড এবং একটি একক কন্ট্রোল কার্ড সমাবেশ রয়েছে, যা সমস্ত আলফা পিএসএমের ডিসি বাস রেল থেকে চালিত হয়।

এসভিএম 3 ফর্ম্যাটটি তিনটি স্বাধীন অক্ষ ড্রাইভকে এক শারীরিক মডিউলে একত্রিত করে।এক SVM3-12/12/12 একক 90mm স্লট থেকে তিনটি অক্ষ জুড়ে.

এই একত্রীকরণ DC বাস সংযোগ পয়েন্ট হ্রাস, মডিউল স্ট্যাক এবং CNC এর অক্ষ ইন্টারফেস মধ্যে ক্যাবল শেল সহজতর,এবং সাধারণত এই ড্রাইভ ব্যবহার করে যে ছোট মেশিনের জন্য একটি আরো কম্প্যাক্ট ড্রাইভ ক্যাবিনেট উত্পাদন ′′ কম্প্যাক্ট উল্লম্ব যন্ত্র কেন্দ্র, ছোট অনুভূমিক যন্ত্রপাতি কেন্দ্র, এবং সিএনসি তারের EDM এবং সিঙ্কার EDM মেশিন যেখানে তিনটি অক্ষ প্রতি অক্ষের 3.0A আবরণ মধ্যে হালকা লোড বহন করে।

টাইপ এ ইন্টারফেসটি H301 কে পিডব্লিউএম-প্রোটোকল মডিউল হিসাবে চিহ্নিত করে, পরবর্তী আলফা-আই সিরিজের মডিউলগুলিতে ব্যবহৃত এফএসএসবি ফাইবার অপটিক বাসের পরিবর্তে একটি সিরিয়াল পিডব্লিউএম ফিডব্যাক লুপের মাধ্যমে সিএনসির সাথে যোগাযোগ করে।

FANUC 0-C, 0-MD, 0-MF, এবং প্রাথমিক সিরিজ 15, 16, 18, এবং 21 নিয়ন্ত্রণগুলি এই টাইপ এ ইন্টারফেস সমর্থন করে,এইচ৩০১-কে আলফা সিরিজের প্রাথমিক উৎপাদন যুগে নির্মিত মেশিনের বিস্তৃত প্রজন্মের সাথে সামঞ্জস্যপূর্ণ করে তোলা.

মূল বৈশিষ্ট্যাবলী

থ্রি-চ্যানেল এসভিএম 3 আর্কিটেকচার স্পেস এবং সরলতা

ফ্যানুকের আলফা সিরিজ ক্যাবিনেটের নকশায়, পিএসএম ডিসি বাস সরবরাহ করে এবং প্রতিটি এসভিএম মডিউল এটি থেকে সমান্তরালভাবে আঁকে। এসভিএম 3-12/12/12 এই বাসটি তিনটি চ্যানেলের জন্য একটি একক সংযোগ পয়েন্টে ট্যাপ করে,তিনটি স্বাধীন মোটর আউটপুট সংযোগ প্রদান করে (UL, M, N এর প্রত্যেকটির জন্য V, W টার্মিনাল।

কন্ট্রোল কার্ড CNC থেকে তিনটি অক্ষের জন্য PWM কমান্ড প্রক্রিয়াকরণ করে এবং প্রতিটি আউটপুট পর্যায়ে স্বাধীনভাবে গেট সংকেত উত্পন্ন করেযেমনঃ, সরাসরি এল বা এম অক্ষ নিয়ন্ত্রণ প্রভাবিত করে না, যদিও মডিউল-স্তরের অ্যালার্ম প্রতিক্রিয়া ত্রুটি পরিষ্কার না হওয়া পর্যন্ত তিনটি চ্যানেল বন্ধ করবে।

H301 এর ভিতরে তিনটি 20A ট্রানজিস্টর মডিউল 3 এর উপরে পিক বর্তমান হেডরুম সরবরাহ করে।0A নামমাত্র ধ্রুবক আউটপুট even এমনকি ছোট আলফা মোটরগুলিতে ত্বরণ ট্রানজিয়ান্টগুলি সংক্ষিপ্ত সময়ের জন্য ধ্রুবক নামমাত্র বর্তমানের কয়েকগুণ তুলতে পারে.

20A ট্রানজিস্টর রেটিং সর্বাধিক তাত্ক্ষণিক বর্তমান নির্ধারণ করে যা প্রতিটি চ্যানেল পরিচালনা করতে পারে, CNC এর বর্তমান সীমা পরামিতি এবং মোটরের নিজস্ব শিখর বর্তমান স্পেসিফিকেশন দ্বারা পরিচালিত হয়।এই সীমানার মধ্যে কাজ করা হয় যা ট্রানজিস্টর এবং মোটর মোড়ানো উভয়ই ড্রাইভের সেবা জীবন জুড়ে রক্ষা করে.

α1/3000 এবং α2/2000 ️ অ্যাপ্লিকেশনের জন্য উপযুক্ত

α1/3000 হল Fanuc এর কম্প্যাক্ট হালকা-ডুয়িং আলফা মোটর ¢ কম ইনার্টি, উচ্চ গতি,ছোট ভিএমসি টেবিল এবং স্যাডল ড্রাইভগুলির জন্য উপযুক্ত যেখানে দ্রুত ট্র্যাভার্স গতি গুরুত্বপূর্ণ এবং কাটার টর্ক প্রয়োজনীয়তা মাঝারি.

α2/2000 একটি সামান্য কম নামমাত্র গতিতে উচ্চতর টর্ক উত্পাদন করে, বৃহত্তর ক্যারেজ ভর বা ড্রাইভ ট্রেনের উচ্চতর ঘর্ষণের সাথে অক্ষের জন্য আরও উপযুক্ত।উভয় মোটর মডেল 3 ডিগ্রী মধ্যে আরামদায়কভাবে কাজ করে.0ছোট ছোট যন্ত্রপাতিতে স্বাভাবিক মেশিনিং অবস্থার অধীনে SVM3-12/12/12 এর অবিচ্ছিন্ন যোগ্যতা।

সিএনসি ইডিএম মেশিনগুলির জন্য, এসভিএম 3-12/12/12 এর সাথে তিন-অক্ষের আলফা সার্ভো কনফিগারেশনটি মূলত স্ট্যান্ডার্ড আর্কিটেকচার।উচ্চ গতির র্যাপিডের পরিবর্তে কম গতির অবস্থান নির্ধারণ, এবং ছোট আলফা মোটরগুলির সঠিক বর্তমান নিয়ন্ত্রণ কম গতিতে ইলেক্ট্রোডের মসৃণ আন্দোলন তৈরি করে যা ইডিএম পৃষ্ঠের সমাপ্তির গুণমানের উপর নির্ভর করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ A06B-6079-H301 (Type A) এবং A06B-6080-H301 (Type B) SVM3-12/12/12 মডিউলের মধ্যে পার্থক্য কী?

উভয়ই বৈদ্যুতিকভাবে অভিন্ন SVM3-12/12/12 মডিউল একই 1.85kW ইনপুট, 3.0A প্রতি অক্ষ আউটপুট, এবং 230V আউটপুট ভোল্টেজ সহ।

পার্থক্য হল সিএনসি সিরিয়াল ইন্টারফেসঃ সিরিজ 0-সি, 15A, 16A, 18A, 21A নিয়ন্ত্রণগুলির জন্য টাইপ A (A06B-6079); সিরিজ 0-MD / MF, 15B, 16B, 18B, 21B নিয়ন্ত্রণগুলির জন্য টাইপ B (A06B-6080) ।নিখুঁত এনকোডার ব্যাটারি সংযোগ টপোলজি এছাড়াও ধরনের মধ্যে ভিন্ন. প্রতিস্থাপন মডিউল সরবরাহ করার আগে সর্বদা কন্ট্রোল সিরিজের ইন্টারফেস টাইপটি নিশ্চিত করুন।

প্রশ্ন ২ঃ অন্য দুটি চ্যানেল স্বাভাবিকভাবে চলার সময় তিনটি চ্যানেলের মধ্যে একটিকে রিপেয়ার হিসেবে ব্যবহার করা যাবে কি?

না. এসভিএম 3 মডিউলে অন্যদের চালানোর সময় পৃথক চ্যানেলগুলি নিষ্ক্রিয় করার কোনও বিধান নেই all তিনটি চ্যানেল একই ডিসি বাস থেকে চালিত হয় এবং একই কন্ট্রোল কার্ড পাওয়ার সরবরাহ ভাগ করে নেয়।এক-অক্ষের মোটর বা তারের ত্রুটির ক্ষেত্রে, মডিউলটি একই সময়ে তিনটি চ্যানেলকে সতর্ক করবে এবং বন্ধ করবে।

তৃতীয়টি নিষ্ক্রিয় থাকাকালীন দুটি অক্ষের উপর কাজ পুনরুদ্ধার করার জন্য হয় ত্রুটিযুক্ত মোটর/ক্যাবল বিচ্ছিন্ন করা বা দুটি কাজের অক্ষের জন্য দুটি এসভিএম 1 মডিউল প্রতিস্থাপন করা প্রয়োজন,যা সম্পূর্ণ SVM3 মডিউল প্রতিস্থাপন তুলনায় ক্ষেত্রের মধ্যে খুব কমই বাস্তব.

প্রশ্ন 3: A06B-6079-H301 এর জন্য কি রুটিন রক্ষণাবেক্ষণ প্রয়োজন?

অভ্যন্তরীণ কুলিং ফ্যানটি প্রাথমিক রক্ষণাবেক্ষণ আইটেম। ফ্যানের ব্যর্থতা লোডের অধীনে দ্রুত তাপীয় অতিরিক্ত বোঝা সৃষ্টি করে।মেশিনের পরিকল্পিত রক্ষণাবেক্ষণের সময় ভ্যানের অবস্থা পর্যবেক্ষণের মাধ্যমে যাচাই করা উচিত (শব্দযুক্ত অপারেশন), ভিজ্যুয়াল ব্লেড আন্দোলন) এবং তাপীয় সতর্কতা জন্য CNC এর SV এলার্ম ইতিহাস পর্যবেক্ষণ করে।

নিখুঁত এনকোডার ব্যাকআপ ব্যাটারিটি Fanuc এর ব্যাটারি লাইফ স্পেসিফিকেশনের সাথে সামঞ্জস্যপূর্ণ একটি সময়সূচীতে প্রতিস্থাপিত করা উচিত, সাধারণত দুই থেকে তিন বছর পর পর অবিচ্ছিন্ন উৎপাদন ব্যবহারে।ট্রানজিস্টর জংশন অবস্থা ব্যবহারকারী-সার্ভিসযোগ্য নয় কিন্তু মেরামতের সুবিধা মডিউল সংস্কারের সময় এটি মূল্যায়ন করে.

প্রশ্ন ৪ঃ A16B-2202-0780 এর ওয়্যারিং বোর্ডের কাজ কী এবং এটি আলাদাভাবে পাওয়া যায়?

A16B-2202-0780 হ'ল অভ্যন্তরীণ তারের বোর্ড যা সিএনসি ইন্টারফেস, নিয়ন্ত্রণ কার্ড এবং তিনটি আউটপুট স্টেজ ট্রানজিস্টর মডিউলগুলির মধ্যে সংকেতগুলি রুট করে।

এটি মোটর ফিডব্যাক এবং ব্রেক সিগন্যাল সংযোগকারী বহন করে।

Fanuc এই বোর্ডটিকে একটি পৃথক সার্ভিস পার্ট হিসাবে বিক্রি করে না। বিশেষজ্ঞ মেরামতের প্রতিষ্ঠানগুলি উপাদান স্তরের মডিউল মেরামতের জন্য এটি পরিষেবা স্টকগুলিতে বহন করতে পারে।

বেশিরভাগ ক্ষেত্রের রক্ষণাবেক্ষণের পরিস্থিতিতে, সম্পূর্ণ মডিউল প্রতিস্থাপনটি বাস্তব পদ্ধতি। উপযুক্ত পরীক্ষার সরঞ্জাম এবং উপাদান স্টক ছাড়া PCB স্তরের মেরামত করার চেষ্টা করার পরামর্শ দেওয়া হয় না।

প্রশ্ন ৫ঃ এলইডি মডিউলে এলার্ম ৮, ৯ বা এ। ডায়াগনস্টিক সিকোয়েন্স কী?

এই অ্যালার্ম কোডগুলি ড্রাইভ আউটপুট বা মোটরে উচ্চ বর্তমান বা শর্ট সার্কিট নির্দেশ করে। মডিউলের ইউ, ভি, ডাব্লু টার্মিনাল থেকে মোটর পাওয়ার ক্যাবলগুলি বন্ধ এবং সংযোগ বিচ্ছিন্ন করে শুরু করুন।এলার্ম বন্ধ হলে শক্তি আবার চালু করুন, ত্রুটি মোটর বা মোটর তারের, মডিউল নয়।

প্রতিটি মোড়ক এবং প্রতিরক্ষামূলক পৃথিবীর মধ্যে মোটর মোড়কের বিচ্ছিন্নতা প্রতিরোধ পরীক্ষা করুন (গ্রহণযোগ্য মান কয়েকশ মেগাওহ্ম বা তার বেশি) ।

যদি মটর ক্যাবলগুলি সংযোগ বিচ্ছিন্ন করে অ্যালার্মটি অব্যাহত থাকে তবে ত্রুটিটি মডিউলটির আউটপুট পর্যায়ে রয়েছে ′′ মডিউলটি মেরামত বা প্রতিস্থাপনের প্রয়োজন।

এই পরীক্ষার ক্রমটি এমন একটি মডিউলকে অপ্রয়োজনীয়ভাবে প্রতিস্থাপন করা এড়ায় যা সুস্থ হতে পারে যখন মূল কারণটি একটি ব্যর্থ মোটর।
