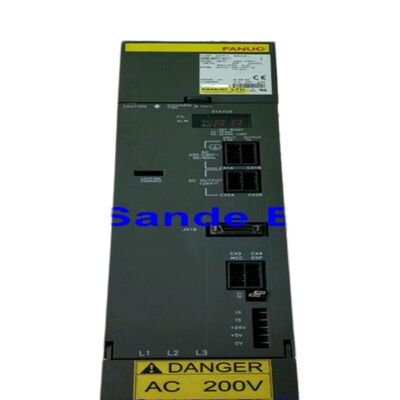

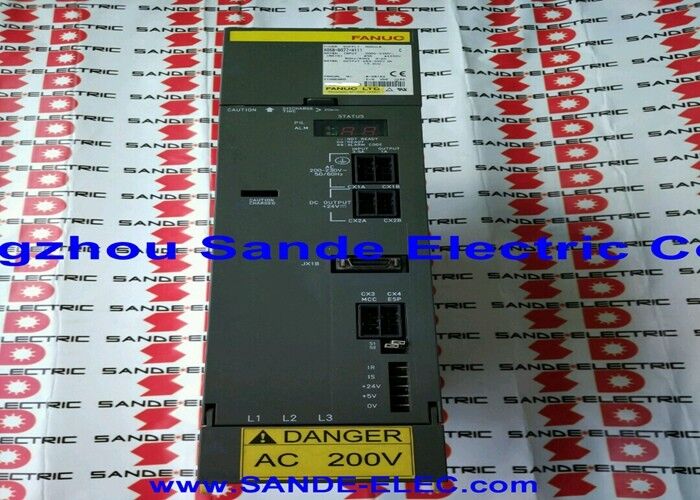

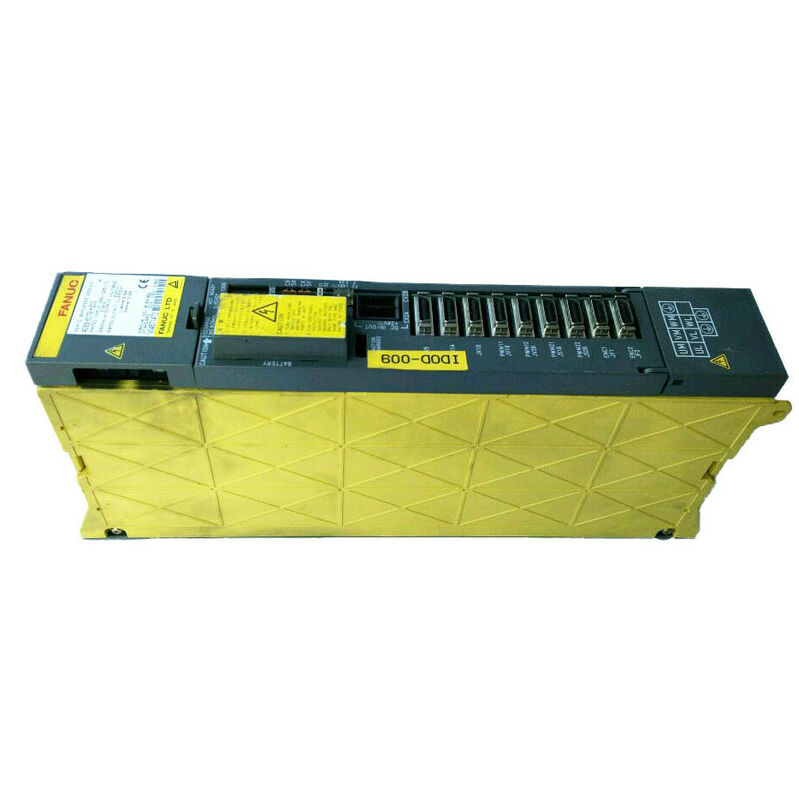

Fanuc সার্ভো এম্প্লিফায়ার A06B-6079-H108 A06B6079H108 A06B-6079-H108

ফ্যানুক এ০৬বি-৬০৭৯-এইচ১০৮∙ একক অক্ষের আলফা সার্ভো এম্প্লিফায়ার মডিউল ∙ এসভিএম-১-৩৬০, ১১৫এ আউটপুট, এ১০০/এ১৫০ মোটর, ২৮৩-৩২৫ভ ইনপুট, ২৩০ভ আউটপুট, টাইপ এ/বি ইন্টারফেস

সংক্ষিপ্ত বিবরণ

দ্যFanuc A06B-6079-H108এটি A06B-6079 আলফা সিরিজের বৃহত্তম এক-অক্ষের সার্ভো এম্প্লিফায়ার মডিউল ∙ SVM1-360ফ্যানুকের সিএনসি বাস্তুতন্ত্রের সবচেয়ে ভারী মেশিন টুল অক্ষগুলিকে চালিত α100 এবং α150 আলফা সার্ভো মোটরগুলির জন্য ডিজাইন করা একটি 115-এম্পার অবিচ্ছিন্ন আউটপুট ড্রাইভ.

যেখানে A06B-6079 সিরিজের ছোট SVM মডিউলগুলি যন্ত্রপাতি কেন্দ্র এবং EDM মেশিনগুলির কম্প্যাক্ট অক্ষ ড্রাইভগুলি পরিচালনা করে, H108 স্কেলের বিপরীত প্রান্তে কাজ করেঃবড় ফরম্যাটের সিএনসি মেশিন যেখানে অক্ষগুলি উল্লেখযোগ্য কাঠামোগত ভর বহন করে, যেখানে বলস্ক্রু প্রি-লোড এবং গাইডওয়ে ঘর্ষণ উল্লেখযোগ্য, এবং যেখানে সার্ভো অক্ষকে বর্তমান সীমাবদ্ধ না করে ভারী কাটিয়া পাসগুলির সময় পূর্ণ টর্ক সরবরাহ করতে হবে।

SVM1-360 নামকরণ কনভেনশনটি আলফা সিরিজ SVM পরিবারের জুড়ে ব্যবহৃত প্যাটার্ন অনুসরণ করে ¢ SVM1 একটি একক-অক্ষের মডিউল সনাক্ত করে এবং 360 পিক বর্তমান শ্রেণি সনাক্ত করে।১১৫ এ ক্রমাগত আউটপুট দিয়ে ২৩০ ভোল্ট এসি মোটরে, এইচ১০৮ মোটর চালাতে সক্ষম, যা ১১-১৫ কিলোওয়াট অবিচ্ছিন্ন শক্তি পরিসীমা জুড়ে, অনুভূমিক ড্রিলিং মিল, বড় ফরম্যাট মেশিনিং সেন্টারগুলিতে পাওয়া যায় এমন বড় অক্ষের ড্রাইভগুলি জুড়ে,গ্যান্ট্রি টাইপের যন্ত্রপাতি, এবং ভারী-ডুব এবং প্রেস ব্রেক সরঞ্জাম যেখানে Fanuc এর বড় আলফা সার্ভো মোটর এই মেশিনগুলির জন্য প্রয়োজনীয় অক্ষ শক্তি ক্ষমতা প্রদান করে।

জাপানের ফুজি পর্বতের পাদদেশে ফ্যানুকের উৎপাদন কেন্দ্রে নির্মিত, the A06B-6079-H108 has been installed in large CNC machine tools from the mid-1990s onward — a longevity that reflects both the robustness of the hardware and the continued operational life of the large machine tools it was designed to power.

মূল বৈশিষ্ট্যাবলী

এসভিএম১-৩৬০ ∙ গ্র্যান্ড আলফা মোটর ক্লাস

ফ্যানুকের আলফা সার্ভো মোটর রেঞ্জে α100 এবং α150 মোটর নামকরণ মোটরটির ক্রমাগত টর্ক রেট 100 Nm শ্রেণীর ক্রমাগত টর্টের জন্য α100, 150 Nm শ্রেণীর জন্য α150 চিহ্নিত করে।এগুলি ভারী রটার এবং উচ্চ মেরু গণনা উইন্ডিং সহ শারীরিকভাবে বড় মোটর যা অপারেটিং স্পিড ব্যাপ্তি জুড়ে টর্ক বিকাশ এবং বজায় রাখতে স্থায়ী উচ্চ স্রোতের প্রয়োজন.

এইচ১০৮ এর ১১৫এ আউটপুট ক্ষমতা বিশেষভাবে এই মোটর ক্লাসগুলির সাথে মেলে।

এই বর্তমান স্তরে, এইচ১০৮ এর আইপিএম (বুদ্ধিমান পাওয়ার মডিউল) ট্রানজিস্টর সমন্বয় প্রয়োজন যা স্বাভাবিক অপারেটিং অবস্থার মধ্যেও উল্লেখযোগ্য তাপ ছড়িয়ে দেয়।

মডিউলটিতে এই তাপীয় বোঝা পরিচালনা করার জন্য একটি ডেডিকেটেড হিটসিঙ্ক এবং কুলিং ফ্যান অন্তর্ভুক্ত রয়েছে। ফ্যান অপারেশনটি পর্যবেক্ষণ করা হয়। একটি বন্ধ ফ্যান মডিউলের এলইডি সূচকে একটি এফএএল (ফ্যান অ্যালার্ম) ট্রিগার করে,এবং ফ্যান কুলিং ঝুঁকি ছাড়া অপারেশন অব্যাহত IPM তাপ বন্ধউচ্চ-ডুয়িং-চক্র অ্যাপ্লিকেশনগুলিতে, শীতল ভ্যানটির অপারেশনাল অবস্থা রুটিন রক্ষণাবেক্ষণ পরিদর্শনের অংশ হওয়া উচিত।

এক-অক্ষ স্থাপত্য এবং উপাদান বিন্যাস

এসভিএম-১৩৬০ এর এক-অক্ষের নকশাটি এল টার্মিনাল সংযোগের একটি অক্ষের চ্যানেলে 115A আউটপুট ক্ষমতাকে কেন্দ্রীভূত করে।মাল্টি-অক্ষের এসভিএম মডিউলের বিপরীতে যেখানে বর্তমান ক্ষমতা দুটি বা তিনটি ছোট আউটপুট পর্যায়ে বিতরণ করা হয়, এইচ১০৮ পূর্ণ নামমাত্র আউটপুটের জন্য একটি উচ্চ-বর্তমান আইপিএম সেট ব্যবহার করে।

এই ঘনীভূত আর্কিটেকচারটি ছোট এসভিএম ইউনিটগুলির তুলনায় মডিউলটিকে শারীরিকভাবে প্রশস্ত করে তোলে ¢ পিসিবি বিন্যাসটি বড় গেট ড্রাইভ সার্কিট, বর্তমান পরিমাপ শন্ট,এবং হাই স্ট্রিম পিডব্লিউএম সুইচিংয়ের জন্য প্রয়োজনীয় বাইপাস ক্যাপাসিটি.

নিয়ন্ত্রণ PCB A16B-2202-0991 এবং তারের বোর্ড A20B-1006-0485 SVM1-360 মডিউলের জন্য নির্দিষ্ট এবং অন্যান্য আলফা সিরিজ SVM বোর্ডগুলির সাথে বিনিময়যোগ্য নয়।

মেরামতের বিশেষজ্ঞরা উল্লেখ করেছেন যে ফ্যানুকের থেকে পৃথকভাবে কোন বোর্ড বিক্রি করা হয় না আইপিএম ট্রানজিস্টর সমাবেশ, ক্যাপাসিটার, ফ্যান, ফিউজ,এবং স্পন্দন কোডার ব্যাকআপ ব্যাটারি SVM1-360 রক্ষণাবেক্ষণের জন্য ব্যবহারিক সেবা পথ.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: কোন ধরণের মেশিন সাধারণত A06B-6079-H108 ব্যবহার করে?

এসভিএম 1-360 বড় সিএনসি মেশিন টুলগুলিতে পাওয়া যায় যেখানে অক্ষের ভর এবং কাটা শক্তিগুলির জন্য α100 বা α150 মোটরের উচ্চতর টর্ক ক্ষমতা প্রয়োজন।

সাধারণ ইনস্টলেশনের মধ্যে রয়েছে ভারী স্পিন্ডল হেড সহ অনুভূমিক ড্রিলিং মিল, ভারী কলাম বা টেবিল কাঠামোর সাথে বড় ফর্ম্যাট উল্লম্ব মেশিনিং কেন্দ্র, গ্যান্ট্রি টাইপ 5 অক্ষের মেশিনিং কেন্দ্র,সিএনসি পাঞ্চ প্রেস যেখানে ভারী র্যাম অক্ষ দীর্ঘস্থায়ী উচ্চ টর্ক চাহিদা, এবং সিএনসি ব্যাকগেজ এবং র্যাম পজিশন কন্ট্রোল সহ বড় ফরম্যাট প্রেস ব্রেক মেশিন।

115A আউটপুট ক্লাসটি স্ট্যান্ডার্ড মেশিনিং সেন্টারগুলিতে সাধারণ নয়, এটি বিশেষভাবে বড় মূলধন মেশিন টুলগুলির উচ্চ-শক্তি অক্ষ অ্যাপ্লিকেশনগুলিকে লক্ষ্য করে।

প্রশ্ন ২ঃ A06B-6079-H108 কি A বা B টাইপ ইন্টারফেসের সাথে কাজ করতে পারে?

মডিউলটি টাইপ এ এবং টাইপ বি উভয় সিরিয়াল ইন্টারফেস অপারেশন সমর্থন করে, সক্রিয় ইন্টারফেসটি নির্দিষ্ট মেশিন ইনস্টলেশনের নিয়ন্ত্রণ ব্যবস্থা এবং তারের কনফিগারেশনের দ্বারা নির্ধারিত হয়।

টাইপ এ এবং টাইপ বি সিএনসি এবং এসভিএম এর মধ্যে সিরিয়াল যোগাযোগের বিন্যাসে পৃথক ⇒ সঠিক টাইপটি সিএনসি নিয়ন্ত্রণ প্রজন্ম এবং মেশিন নির্মাতার কনফিগারেশনের দ্বারা সংজ্ঞায়িত করা হয়।প্রতিস্থাপন H108 কেনার সময়, ইনস্টলেশনের আগে মেশিনটি কোন ইন্টারফেস টাইপ ব্যবহার করে তা যাচাই করুন, কারণ ভুল ইন্টারফেস কনফিগারেশনের ফলে সিএনসিতে সার্ভো যোগাযোগ এলার্ম হবে।

প্রশ্ন ৩ঃ এসভিএম১-৩৬০-এ বন্ধ ঠান্ডা করার ফ্যানের পরিণতি কী?

115A আউটপুট এ, আইপিএম ট্রানজিস্টর সমাবেশ স্বাভাবিক অপারেশনের সময় যথেষ্ট তাপ উৎপন্ন করে।

একটি বন্ধ বায়ুচলাচলকারী (সাতটি সেগমেন্টের ডিসপ্লেতে অ্যালার্ম কোড FAL দ্বারা নির্দেশিত) হিটসিঙ্ক শীতলতাকে কেবল প্রাকৃতিক কনভেকশনে হ্রাস করে। মাঝারি লোডগুলিতে,আইপিএম এর তাপ সুরক্ষা একটি অতিরিক্ত তাপমাত্রা বন্ধ ট্রিগার আগে ড্রাইভ অল্প সময়ের জন্য কাজ চালিয়ে যেতে পারে. উচ্চ-ডুয়িং-চক্র মেশিনিং লোড, তাপীয় বন্ধ দ্রুত ঘটে।

Fan replacement on the A06B-6079-H108 is a standard maintenance item — spare fans are available separately from the main module and should be stocked as a routine spare part in facilities where this drive is in continuous production use.

প্রশ্ন ৪ঃ এইচ১০৮-এ স্পন্দন কোডারের ব্যাক-আপ ব্যাটারি কিভাবে পরিচালিত হয়?

এসভিএম-১৩৬০-এ এল অক্ষের মোটরে সংযুক্ত পরম পালস কোডারের জন্য একটি অভ্যন্তরীণ ব্যাকআপ ব্যাটারি রয়েছে।

এই ব্যাটারি সিএনসি পাওয়ার-ডাউন চলাকালীন মোটরের পরম অবস্থান স্মৃতি বজায় রাখে। ব্যাটারির জীবন সাধারণত ব্যবহারের চক্র এবং পরিবেষ্টিত তাপমাত্রার উপর নির্ভর করে বছরগুলিতে পরিমাপ করা হয়।

ব্যাটারিটি সমালোচনামূলক ভোল্টেজে পৌঁছানোর আগে সিএনসির অপারেটর ডিসপ্লেতে একটি কম ব্যাটারি সতর্কতা প্রদর্শিত হয় যেমন একটি সম্পূর্ণরূপে নিষ্কাশিত ব্যাটারি অক্ষ তার পরম অবস্থান রেফারেন্স হারান কারণ, ব্যাটারি প্রতিস্থাপনের পরে মেশিনের অক্ষের পুনরায় স্থানান্তর প্রয়োজন।

প্রশ্ন ৫ঃ এসভিএম১-৩৬০-কে ছোট এসভিএম১-৩২০-এর থেকে অ্যাপ্লিকেশনের দিক থেকে কী আলাদা করে?

SVM1-320 (প্রায় 80A আউটপুট ক্লাস) এবং SVM1-360 (প্রায় 115A আউটপুট ক্লাস) সংলগ্ন মোটর ক্লাসগুলিকে কভার করে।যখন SVM1-360 α100 এবং α150 মোটর পরিবেশন করে.

α100 এবং α150 মোটর শুধুমাত্র ক্রমাগত টর্ক উচ্চতর কিন্তু এছাড়াও ঘূর্ণন inertia মধ্যে ভারী হয় না তারা servo সিস্টেমের দৃষ্টিকোণ থেকে আরো ধীর গতিতে ত্বরান্বিতসিএনসির ইনার্সি কমপেনশান পরামিতিগুলি যথাযথভাবে সেট করার প্রয়োজন.

SVM1-320 এবং SVM1-360 এর মধ্যে নির্বাচন সর্বদা মেশিনের মোটর মডেল দ্বারা নির্ধারিত হয়, অ্যাপ্লিকেশনটির গুণগত বিবরণ দ্বারা নয় ‡ মডিউলটি মোটর নামের প্লেটের সাথে মেলে।
