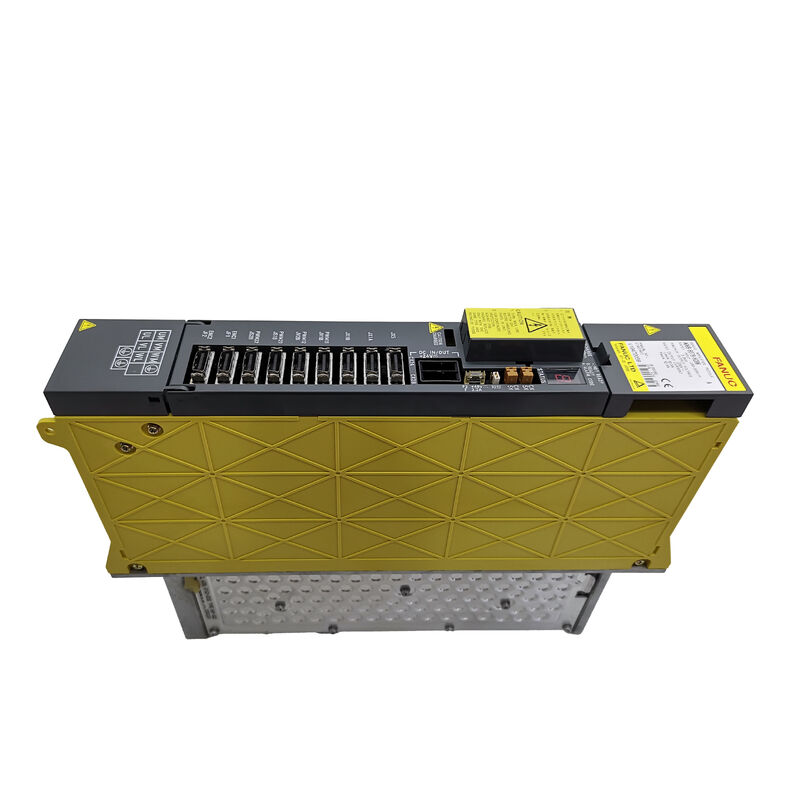

ফ্যানুক A06B-6079-H201 | 2-অক্ষ আলফা সার্ভো অ্যামপ্লিফায়ার মডিউল — SVM2-12/12, 3.0A × 2 অক্ষ, 283–325V / 1.5kW, 230V আউটপুট, সাইন-ওয়েভ PWM IGBT, টাইপ A/B

সংক্ষিপ্ত বিবরণ

ফ্যানুক A06B-6079-H201হল একটি দুই-অক্ষ বিশিষ্ট আলফা সিরিজের সার্ভো অ্যামপ্লিফায়ার মডিউল যা SVM2-12/12 শ্রেণীর অন্তর্ভুক্ত — এটি একটি ডুয়াল-চ্যানেল ড্রাইভ মডিউল যা L এবং M অক্ষ সংযোগগুলিকে একই সাথে নিয়ন্ত্রণ করে, প্রতিটির রেটিং 3.0A কন্টিনিউয়াস আউটপুট 283–325V DC বাস ইনপুট থেকে।কম্প্যাক্ট 60mm মডিউল প্রস্থ এবং ডুয়াল-অক্ষ আর্কিটেকচার H201 কে ফিল্ডে সবচেয়ে বেশি দেখা আলফা সিরিজের মডিউলগুলির মধ্যে একটি করে তুলেছে: 60mm ক্যাবিনেট রেল স্পেসে দুটি অক্ষ স্বাভাবিকভাবেই মেশিনিং সেন্টার কনফিগারেশনে ফিট করে যেখানে তিনটি প্রাথমিক অক্ষের দুটি ছোট α মোটর 12A পিক / 3.0A কন্টিনিউয়াস কারেন্ট এনভেলপের মধ্যে লোডে চলে।

SVM2-12/12 কারেন্ট ক্লাস ছোট আলফা সার্ভো মোটরগুলির জন্য তৈরি করা হয়েছে — α1/3000, α2/2000, এবং α2/3000 — যা কম্প্যাক্ট এবং মাঝারি আকারের CNC মেশিন টুলস এবং ওয়্যার EDM মেশিনের হালকা-লোড অক্ষগুলি চালায়।

একটি তিন-অক্ষ বিশিষ্ট মেশিনিং সেন্টারে যেখানে X এবং Y অক্ষগুলি α1 বা α2 মোটর দ্বারা চালিত হয় এবং Z অক্ষের জন্য একটি ভারী মোটর প্রয়োজন, সেখানে সাধারণ ড্রাইভ কনফিগারেশন H201 (SVM2-12/12) কে X এবং Y অক্ষের জন্য এবং Z অক্ষের জন্য একটি বড় সিঙ্গেল-অক্ষ SVM এর সাথে যুক্ত করে।

এই মিশ্র-মডিউল পদ্ধতিটি ফ্যানুক আলফা সিরিজ ইনস্টলেশনে সাধারণ এবং মেশিন বিল্ডারকে প্রতিটি অক্ষের জন্য প্রয়োজনীয় কারেন্ট ক্ষমতা ব্যবহার করে ক্যাবিনেট প্রস্থ এবং খরচ অপ্টিমাইজ করতে দেয়।

H201 এর IGBT ব্রিজে প্রয়োগ করা সাইন-ওয়েভ PWM নিয়ন্ত্রণ পদ্ধতি মসৃণ মোটর কারেন্ট ওয়েভফর্ম তৈরি করে যা টর্ক রিপলকে কমিয়ে দেয় — এটি ট্র্যাপিজয়েডাল বা সিক্স-স্টেপ PWM ড্রাইভে কম-আদর্শ কারেন্ট ওয়েভফর্ম আকারের কারণে সৃষ্ট ছোট পর্যায়ক্রমিক টর্ক পরিবর্তন।

CNC মেশিনিং অক্ষগুলির জন্য যেখানে পৃষ্ঠের ফিনিশের গুণমান অক্ষের বেগ রিপল দ্বারা প্রভাবিত হয়, সেখানে সাইন-ওয়েভ PWM পদ্ধতি হল মান যা সমস্ত আলফা-সিরিজ ড্রাইভ প্রয়োগ করে।

মূল স্পেসিফিকেশন

প্যারামিটার

SVM2-12/12 এর দুটি অক্ষ চ্যানেল বৈদ্যুতিকভাবে স্বাধীন আউটপুট স্টেজ যা একটি সাধারণ DC বাস এবং কন্ট্রোল ইলেকট্রনিক্স হাউজিং শেয়ার করে।

প্রতিটি চ্যানেলের নিজস্ব IPM (ইন্টেলিজেন্ট পাওয়ার মডিউল) ট্রানজিস্টর অ্যাসেম্বলি রয়েছে যা 20A পিক রেটযুক্ত, নিজস্ব কারেন্ট পরিমাপ সার্কিট, নিজস্ব ফল্ট ডিটেকশন এবং নিজস্ব 7-সেগমেন্ট অ্যালার্ম ডিসপ্লে আউটপুট রয়েছে।

যখন একটি চ্যানেল ত্রুটিপূর্ণ হয়, তখন CNC এর অ্যালার্ম ডিসপ্লে নির্দিষ্ট অক্ষ এবং ফল্ট কোড সনাক্ত করে, যা L বা M চ্যানেলে ফল্ট আইসোলেশন করার অনুমতি দেয় যদি ত্রুটিটি অন্য অক্ষের জরুরি শাটডাউনের প্রয়োজন না হয়।

শেয়ার করা ওয়্যারিং বোর্ড (A16B-2202-077x) CNC সিরিয়াল ইন্টারফেস, দুটি কন্ট্রোল কার্ড সেকশন এবং দুটি আউটপুট স্টেজের মধ্যে সিগন্যাল রুট করে।

কন্ট্রোল কার্ড (A20B-2001-09xx) এর DSP ফার্মওয়্যারে উভয় অক্ষের জন্য কারেন্ট কন্ট্রোল অ্যালগরিদম একই সাথে পরিচালনা করে।

কোন বোর্ডই ফ্যানুক থেকে আলাদাভাবে পাওয়া যায় না — এই বোর্ডগুলিতে ত্রুটি হলে মডিউল এক্সচেঞ্জ প্রয়োজন, যখন IPM মডিউল, কুলিং সিস্টেম, ফিউজ এবং ব্যাটারির কম্পোনেন্ট-লেভেল ত্রুটিগুলি বেঞ্চে সমাধান করা যেতে পারে।

সাইন-ওয়েভ PWM এবং IGBT ব্রিজ — মসৃণ মোশন কন্ট্রোল

A06B-6079-H201 এ প্রয়োগ করা সাইন-ওয়েভ PWM (পালস-উইডথ মডুলেশন) কন্ট্রোল মোটর ফেজ কারেন্ট ওয়েভফর্ম তৈরি করে যা প্রকৃত সাইনুসয়েডের সাথে ঘনিষ্ঠভাবে মিলে যায়।

IGBT (ইনসুলেটেড গেট বাইপোলার ট্রানজিস্টর) ব্রিজ উচ্চ ফ্রিকোয়েন্সিতে সুইচ করে, এবং PWM ডিউটি ​​সাইকেল বৈদ্যুতিক চক্রের প্রতিটি মুহূর্তে কাঙ্ক্ষিত মোটর কারেন্ট ম্যাগনিটিউড এবং ফেজ অ্যাঙ্গেল তৈরি করতে ক্রমাগত মডুলেট হয়।

সংযুক্ত আলফা সার্ভো মোটরগুলির জন্য, সাইনুসয়েডাল কারেন্ট মোটরের গতির পরিসীমা জুড়ে সবচেয়ে মসৃণ টর্ক আউটপুট তৈরি করে — প্রায় শূন্য গতি থেকে ফাইন পজিশনিংয়ের সময় থেকে পূর্ণ র্যাপিড ট্র্যাভার্স গতি পর্যন্ত।

এই মসৃণ টর্ক বৈশিষ্ট্যটিই CNC মেশিনিং সেন্টারগুলি জটিল বাঁকা পৃষ্ঠগুলিতে যে টাইট কন্টুরিং নির্ভুলতা অর্জন করে তা সক্ষম করে, যেখানে অক্ষের বেগ ক্রমাগত পরিবর্তিত হয় এবং কোনও টর্ক রিপল ওয়ার্কপিসে দৃশ্যমান টুল মার্ক তৈরি করবে।

H201 এর কন্ট্রোল অ্যালগরিদমের মধ্যে কারেন্ট লিমিটিং এবং ভোল্টেজ রেগুলেশন ফাংশনগুলি আউটপুট ট্রানজিস্টর এবং সংযুক্ত মোটর উভয়কেই ত্রুটিপূর্ণ অবস্থা থেকে রক্ষা করে। ওভারকারেন্ট সুরক্ষা IPM এর বিল্ট-ইন হার্ডওয়্যার সুরক্ষার মাধ্যমে মাইক্রোসেকেন্ডে প্রতিক্রিয়া জানায়, ফার্মওয়্যার কন্ট্রোল লুপের চেয়ে দ্রুত, শর্ট-সার্কিট অবস্থার বিরুদ্ধে প্রথম প্রতিরক্ষা লাইন সরবরাহ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: SVM2-12/12 এর রেটেড কন্টিনিউয়াস আউটপুট কারেন্ট কত — প্রতি অক্ষে 12A নাকি 3.0A?

SVM2-12/12 এর "12" পিক আউটপুট কারেন্ট ক্লাস (প্রতি অক্ষে প্রায় 12A পিক) বোঝায়, যা ফ্যানুকের নামকরণের কনভেনশনে মডিউল মডেল নামের ভিত্তি। রেটেড কন্টিনিউয়াস আউটপুট কারেন্ট হল 3.0A প্রতি অক্ষ — দীর্ঘস্থায়ী মেশিনিং লোডের অধীনে ড্রাইভ যে টেকসই কারেন্ট সরবরাহ করতে পারে তা থার্মাল ওভারলোডের ঝুঁকি ছাড়াই।

পিক কারেন্ট স্বল্প ত্বরণ ট্রানজিয়েন্টের জন্য উপলব্ধ। সামঞ্জস্যপূর্ণ মোটর নির্বাচন করার সময়, মোটরের রেটেড কন্টিনিউয়াস কারেন্ট 3.0A বা তার কম কিনা তা যাচাই করুন; ত্বরণের সময় মোটরের পিক কারেন্ট 12A পিক ক্ষমতার বেশি না হয় তা যাচাই করুন।

প্রশ্ন ২: H201 হয় টাইপ A অথবা টাইপ B ইন্টারফেস ব্যবহার করতে পারে — সঠিক প্রকার কীভাবে নির্ধারিত হয়?

ইন্টারফেস প্রকার CNC কন্ট্রোল জেনারেশন এবং মেশিনের সার্ভো কনফিগারেশন দ্বারা নির্ধারিত হয়। টাইপ A ইন্টারফেস পুরানো সিস্টেম কনফিগারেশনে A06B-6079 সিরিজের সাথে যুক্ত; টাইপ B A06B-6080 সিরিজের সাথে যুক্ত তবে কিছু A06B-6079 কনফিগারেশনেও দেখা যেতে পারে।

বাস্তবে, প্রকারটি CNC এর অ্যাক্সিস কার্ডের সিরিয়াল ইন্টারফেস কানেক্টর ওয়্যারিং এবং মোটরের পালস কোডার টাইপ দ্বারা সংজ্ঞায়িত হয়। সবচেয়ে নিরাপদ পদ্ধতি হল একটি প্রতিস্থাপন সোর্সিং করার আগে মেশিনের বিদ্যমান ড্রাইভ থেকে ইন্টারফেস প্রকার নিশ্চিত করা — একটি ভুল ইন্টারফেস প্রকার CNC তে যোগাযোগ অ্যালার্ম তৈরি করে এবং সার্ভো অপারেশন প্রতিরোধ করে।

প্রশ্ন ৩: কোন আলফা সার্ভো মোটরগুলি A06B-6079-H201 এর সাথে সামঞ্জস্যপূর্ণ?

SVM2-12/12 এর 3.0A/12A কন্টিনিউয়াস/পিক কারেন্ট রেটিংগুলি ছোট আলফা সিরিজের মোটরগুলির সাথে মিলে যায়: α1/3000 (রেটেড 0.5kW, 3000rpm), α2/2000 (রেটেড 0.5kW, 2000rpm), এবং α2/3000 (রেটেড 0.5kW, 3000rpm)।

এই মোটরগুলি কম্প্যাক্ট মেশিনিং সেন্টার, ছোট X/Z অক্ষ সহ টার্নিং সেন্টার এবং ওয়্যার EDM মেশিনের জন্য স্ট্যান্ডার্ড অ্যাক্সিস ড্রাইভ।

মোটর-টু-মডিউল ম্যাচ অবশ্যই সঠিক হতে হবে — CNC এর সার্ভো প্যারামিটার ইনিশিয়ালাইজেশনের জন্য মোটর মডেল নম্বর প্রবেশ করানো প্রয়োজন, এবং ফার্মওয়্যার সেই নির্দিষ্ট মোটরের জন্য সঠিক কারেন্ট লুপ গেইন, কারেন্ট লিমিট এবং ভেলোসিটি ফিডব্যাক স্কেলিং সেট করতে এটি ব্যবহার করে।

প্রশ্ন ৪: L এবং M অক্ষ চ্যানেল উভয়ই কি একই সাথে পূর্ণ রেটেড কারেন্টে ব্যবহার করা যেতে পারে?

হ্যাঁ। SVM2-12/12 উভয় L এবং M চ্যানেলে একই সাথে পূর্ণ-কারেন্ট অপারেশনের জন্য রেটযুক্ত — 1.5kW ইনপুট পাওয়ার রেটিং উভয় অক্ষের তাদের রেটেড কন্টিনিউয়াস আউটপুটে অপারেটিং অন্তর্ভুক্ত করে।

PSM দ্বারা সরবরাহ করা DC বাস ক্ষমতা উভয় অক্ষের জন্য একই সাথে পর্যাপ্ত হতে হবে, যা একটি স্ট্যান্ডার্ড আলফা সিরিজ PSM-SVM ক্যাবিনেট কনফিগারেশনে থাকে।

র্যাপিড ট্র্যাভার্স মুভমেন্টের সময় যেখানে উভয় অক্ষ একই সাথে ত্বরান্বিত হয়, PSM এর রিজেনারেটিভ ক্ষমতা উভয় মোটর ডিসিলারেশন ফেজ থেকে শক্তি পুনরুদ্ধার পরিচালনা করে।

প্রশ্ন ৫: স্টোরেজ এবং হ্যান্ডলিং — A06B-6079-H201 এর জন্য কোন পরিবেশগত অবস্থা পর্যবেক্ষণ করা উচিত?

H201 একটি শুষ্ক, জলবায়ু-নিয়ন্ত্রিত পরিবেশে ইন্ডোরে সংরক্ষণ করা উচিত। প্রস্তাবিত স্টোরেজ তাপমাত্রা পরিসীমা হল −20°C থেকে +60°C (পরিবেষ্টিত); স্টোরেজের সময় সরাসরি সূর্যালোক এড়িয়ে চলুন কারণ দীর্ঘস্থায়ী UV এবং তাপ এক্সপোজার কানেক্টর প্লাস্টিক এবং PCB সারফেস কোটিংয়ের অবনতি ঘটাতে পারে।

ঘনীভবনের ঝুঁকিযুক্ত পরিবেশে সংরক্ষণ করবেন না — IGBT মডিউল এবং PCB উপাদানগুলি সোল্ডার জয়েন্ট এবং কপার ট্রেসে আর্দ্রতা-জনিত ক্ষয়ের জন্য সংবেদনশীল। একটি সংরক্ষিত মডিউল ইনস্টল করার আগে, ক্ষয় বা শারীরিক ক্ষতির লক্ষণগুলির জন্য অভ্যন্তরীণ উপাদানগুলি দৃশ্যত পরিদর্শন করুন এবং সিস্টেম পাওয়ার আপ করার আগে ব্যাকআপ ব্যাটারির ভোল্টেজ পর্যাপ্ত কিনা তা যাচাই করুন।
