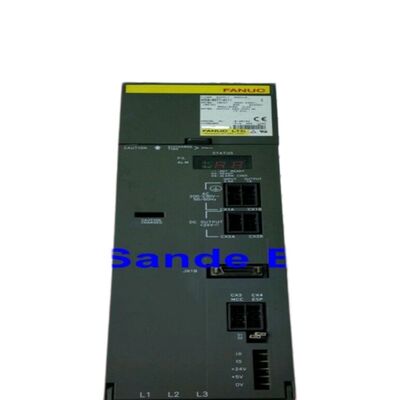

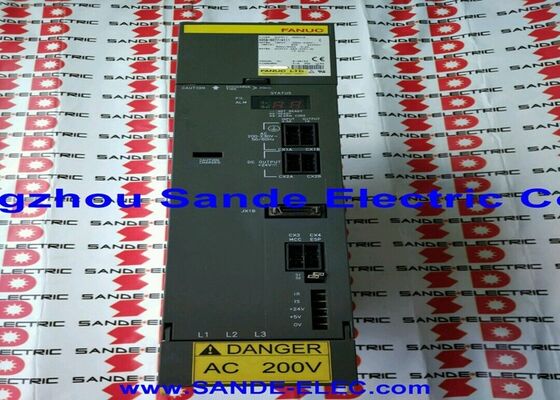

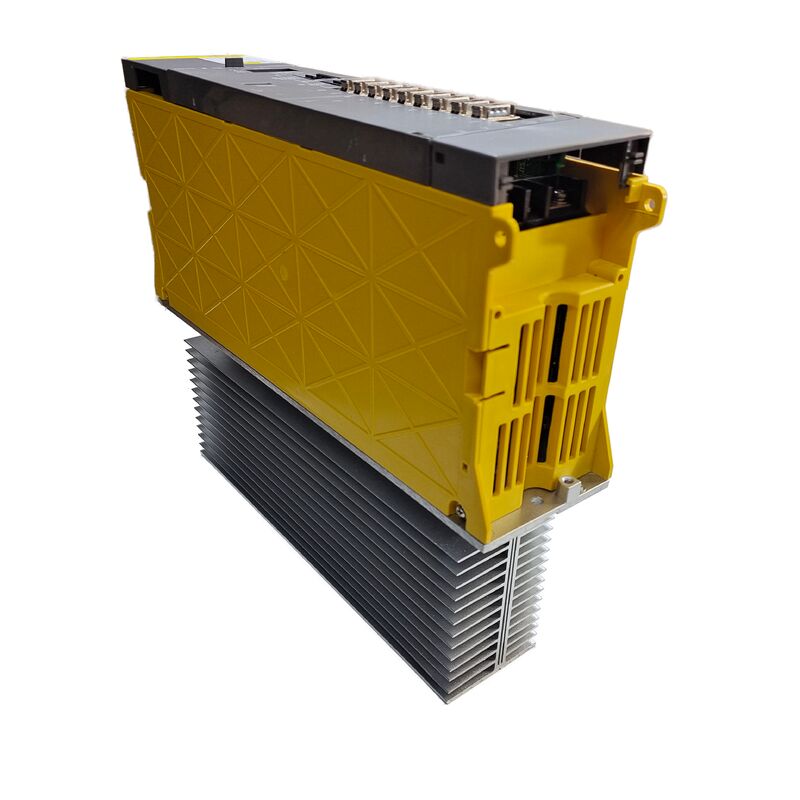

ফ্যানুক স্পিন্ডেল অ্যামপ্লিফায়ার মডিউল A06B-6078-H206 A06B6078H206 A06B-6078-H206

ফ্যানুক এ০৬বি-৬০৭৮-এইচ২০৬। প্রথম প্রজন্মের আলফা স্পিন্ডল মডিউল। এসপিএম-৫।5, টাইপ 1 ইন্টারফেস, JY2/JY4 ফিডব্যাক, PSM-পাওয়ার, 200VAC সিরিজ

সংক্ষিপ্ত বিবরণ

দ্যFanuc A06B-6078-H206এটি প্রথম প্রজন্মের আলফা সিরিজের স্পিন্ডল এম্প্লিফায়ার মডিউল, যার নাম SPM-5।5, Fanuc এর A06B-6078 স্পিন্ডল এম্প্লিফায়ার পরিবার থেকে।

একটি কম্প্যাক্ট 5.5kW শ্রেণীর স্পিন্ডল মডিউল হিসাবে, এটি দুটি নির্দিষ্ট ইনস্টলেশন দৃশ্যকল্পের জন্য ডিজাইন করা হয়েছিলঃক্ষুদ্রতর সিএনসি মেশিন টুলস যেখানে স্পিন্ডল শক্তি প্রয়োজনীয়তা 3 এর মধ্যে পড়ে প্রধান স্পিন্ডল ড্রাইভ হিসাবে.৭.৫.৫ কিলোওয়াট অবিচ্ছিন্ন পরিসীমা,এবং দ্বৈত-স্পিন্ডল মেশিনিং সেন্টার এবং টার্নিং সেন্টারগুলিতে একটি সেকেন্ডারি বা সাব-স্পিন্ডল এম্প্লিফায়ার হিসাবে যেখানে সাব-স্পিন্ডলের শক্তির চাহিদা প্রধান স্পিন্ডলের তুলনায় পরিমিত.

The A06B-6078 series occupies a distinct position in Fanuc's alpha amplifier history as the first-generation alpha platform — the original alpha series modules that introduced the integrated PSM/SVM/SPM architecture before the higher-resolution HRV (High Response Vector) refinements appeared in the later A06B-6082, A06B-6088 এবং A06B-6102 সিরিজ। এই প্রথম প্রজন্মের আর্কিটেকচারটি স্থাপত্যগতভাবে সম্পূর্ণঃ পিএসএম ভাগ করা ডিসি বাস সরবরাহ করে, এসভিএম মডিউলগুলি সার্ভো অক্ষ ড্রাইভগুলি পরিচালনা করে,এবং এসপিএম মডিউল একই রেল থেকে সমস্ত অঙ্কন স্পিন্ডল পরিচালনা করে. A06B-6078-H206 এই স্ট্যান্ডার্ড আর্কিটেকচারের অংশীদার, যা A06B-6079 SVM সিরিজের সাথে একই এম্প্লিফায়ার রেলের উপর তার যুগের মেশিনে লাগানো হয়েছে।

৬৬.৮ × ৭০ মিমি মডিউল ফুটপ্রিন্টটি ৫.৫ কিলোওয়াট স্পিন্ডল ড্রাইভের জন্য শারীরিকভাবে কমপ্যাক্ট, এটি ফ্যানুকের ইন্টিগ্রেটেড ড্রাইভ মডিউল ডিজাইনের দর্শনের ফলস্বরূপ।

মডিউলটির ছোট আকারের কারণে এটি একটি সাব-স্পিন্ডল বা সেকেন্ডারি স্পিন্ডল এম্প্লিফায়ার হিসাবে প্রধান স্পিন্ডল ড্রাইভ এবং অক্ষ মডিউল দ্বারা ইতিমধ্যে দখল করা ক্যাবিনেটে ইনস্টল করা কার্যকর ছিল,সেকেন্ডারি স্পিন্ডেল ইলেকট্রনিক্সের জন্য একটি নির্দিষ্ট ক্যাবিনেট বিভাগের প্রয়োজন ছাড়াই.

মূল বৈশিষ্ট্যাবলী

টাইপ ১ ইন্টারফেস এবং JY2/JY4 ফিডব্যাক ∙ প্রথম প্রজন্মের আলফা আর্কিটেকচার

A06B-6078-H206 এর টাইপ 1 ইন্টারফেসটি স্পিন্ডল সিরিয়াল ইন্টারফেসের মাধ্যমে CNC এর সাথে স্পিন্ডল ড্রাইভকে সংযুক্ত করে, উন্নত স্পিন্ডল ফাংশনগুলি সক্ষম করে √ Cs কনট্যুরিং, কঠোর ট্যাপিং,স্পিন্ডল সিঙ্ক্রোনাইজেশন, ওরিয়েন্টেশন যা প্রথম প্রজন্মের আলফা স্পিন্ডল সক্ষমতা নির্ধারণ করে।

ফিডব্যাকটি JY2 এবং JY4 সংযোগকারীগুলির মাধ্যমে ড্রাইভে আসে, যা যথাক্রমে স্পিন্ডল মোটর অবস্থান কোডার সংকেত এবং তাপমাত্রা মনিটরের ইনপুট বহন করে।

This JY2/JY4 feedback arrangement is specific to Type 1 (and original) interface spindle drives and is an important identification characteristic when distinguishing the A06B-6078-H206 from later-generation spindle modules.

টাইপ ২, টাইপ ৩,এবং টাইপ 4 ইন্টারফেস স্পিন্ডল এম্প্লিফায়ারগুলি অবস্থান ফিডব্যাকের জন্য বিভিন্ন সংযোগকারী বিন্যাস এবং বিভিন্ন পরামিতি সেট ব্যবহার করে H206 স্পষ্টভাবে এই পরবর্তী ইন্টারফেস ধরণের সাথে সামঞ্জস্যপূর্ণ নয়, এবং টাইপ 2/3/4 স্পিন্ডল এম্প্লিফায়ারগুলির জন্য ডিজাইন করা মেশিনগুলি ইন্টারফেস রূপান্তর ছাড়া ড্রপ-ইন প্রতিস্থাপন হিসাবে A06B-6078-H206 ব্যবহার করতে পারে না।

The JY2 connector carries the spindle motor's pulse coder feedback — the position and speed signal that the spindle drive uses for velocity control and for servo-mode position control during rigid tapping and Cs axis operation.

JY4 সংযোগকারী মোটর ওভারহিট সিগন্যাল বহন করে, যা মোটর রোলিংয়ে থাকা থার্মিস্টর থেকে আসে।গরম সুরক্ষা ইনপুট প্রদান করে যা মোড়কের ক্ষতির আগে AL-01 মোটর ওভারহিট অ্যালার্মটি সক্রিয় করেড্রাইভের সম্পূর্ণ সুরক্ষার সাথে কাজ করার জন্য উভয় সংযোগকে অক্ষত এবং সঠিকভাবে তারযুক্ত হতে হবে।

সাব-স্পিন্ডল এবং সেকেন্ডারি স্পিন্ডল অ্যাপ্লিকেশন

এসপিএম-৫.৫ এর ৫.৫ কিলোওয়াট অবিচ্ছিন্ন শক্তি শ্রেণি এটিকে বেশিরভাগ উত্পাদন যন্ত্রপাতি কেন্দ্রের প্রধান স্পিন্ডল মডিউলের নীচে রাখে, যা সাধারণত ৭.৫ কিলোওয়াট থেকে ৩০ কিলোওয়াট স্পিন্ডল ড্রাইভ চালায়।

This power class is appropriate for sub-spindles on twin-spindle CNC turning centres — the sub-spindle in this configuration accepts the workpiece from the main spindle and performs secondary operations (rear-face drilling, ঘুরানো, থ্রেডিং) এমন শক্তির স্তরে যা খুব কমই প্রধান স্পিন্ডলের পূর্ণ ক্ষমতা প্রয়োজন।

সাব-স্পিন্ডেলের কম অবিচ্ছিন্ন চাহিদা SPM-5.5 কে বৃহত্তর স্পিন্ডেল এম্প্লিফায়ারের ব্যয় এবং আকার ছাড়াই সঠিকভাবে নির্দিষ্ট মডিউল করে তোলে।

ক্ষুদ্রতর সিএনসি মেশিন টুলস ✓ কম্প্যাক্ট উল্লম্ব মেশিনিং সেন্টার, ড্রিল-এন্ড-ট্যাপ মেশিন, ছোট অনুভূমিক মেশিনিং সেন্টার এবং বিশেষ CNC মেশিন ✓ এসপিএম-৫।5 প্রাইমারি স্পিন্ডল ড্রাইভ হিসাবে পর্যাপ্ত যখন অ্যাপ্লিকেশন উপাদান অপসারণ হার এবং টুল মাপ মধ্যে ফিট 5.5kW অবিচ্ছিন্ন স্পিন্ডল শক্তি বাজেট।

হালকা খাদ মেশিনিং, প্লাস্টিক মেশিনিং এবং পিসিবি ড্রিলিং হল সাধারণ প্রক্রিয়া যেখানে 5.5kW স্পিন্ডল ওয়ার্কপিস এবং টুলিংয়ের প্রয়োজনীয়তার জন্য একটি ব্যবহারিক ম্যাচ।

প্রথম প্রজন্মের আলফা ∙ সিস্টেম আর্কিটেকচার কনটেক্সট

A06B-6078 সিরিজটি প্রথম আলফা প্রজন্ম, যার অর্থ এটি A06B-6082, A06B-6088 এবং A06B-6102 সিরিজে প্রবর্তিত উচ্চ-রেজোলিউশনের এইচআরভি উন্নতিগুলির আগে।মেশিনের এম্প্লিফায়ার স্ট্যাকের ভিতরে, H206 একই PSM এবং একই A06B-6079 SVM সিরিজের সাথে কাজ করে যা প্রথম প্রজন্মের আলফা সিস্টেম ইনস্টলেশনগুলি সংজ্ঞায়িত করে।

A06B-6078-H206 দিয়ে সজ্জিত একটি মেশিনে প্রথম প্রজন্মের PSM (A06B-6087 সিরিজ বা A06B-6081 সিরিজ) এবং A06B-6079 SVM মডিউল মিলবে,সব একই ডিসি বাস ভাগ এবং Fanuc CNC ইন্টারফেসের একই যুগ.

এই সিস্টেম আর্কিটেকচারের সামঞ্জস্য রক্ষণাবেক্ষণের জন্য ব্যবহারিকভাবে গুরুত্বপূর্ণঃপরবর্তী প্রজন্মের এসপিএম মডিউল দিয়ে একটি ব্যর্থ এইচ২০৬ প্রতিস্থাপন করতে হলে পিএসএম এবং এসভিএম মডিউল আপগ্রেডের প্রয়োজন হতে পারে যদি ড্রাইভ যোগাযোগ প্রোটোকল বা পিএসএম ইন্টারফেস স্পেসিফিকেশন আলাদা হয়.

মূল A06B-6078-H206 এর জন্য একটি ভিন্ন প্রজন্মের স্পিন্ডল মডিউল প্রতিস্থাপন করার আগে সিস্টেমের সামঞ্জস্যতা নিশ্চিত করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ A06B-6078-H206 (#H500) এবং #H501 ভেরিয়েন্টের মধ্যে পার্থক্য কী?

#H500 এবং #H501 উপসর্গগুলি A06B-6078-H206 এর মধ্যে ছোটখাট সংশোধনী পার্থক্যগুলি চিহ্নিত করে যা সাধারণত ছোটখাট PCB সংশোধন, উপাদান প্রতিস্থাপন বা আঞ্চলিক বাজারের স্পেসিফিকেশনগুলির সাথে সম্পর্কিত।উভয় SPM-5 হিসাবে কাজ করে.5 একই JY2/JY4 ফিডব্যাক সংযোগকারী এবং একই কার্যকরী ক্ষমতা সহ টাইপ 1 ইন্টারফেস স্পিন্ডল মডিউল।

বেশিরভাগ প্রতিস্থাপন অ্যাপ্লিকেশনগুলিতে, #H500 এবং #H501 বিনিময়যোগ্য।

ইনস্টলেশনের আগে সার্ভিস প্রদানকারীর সাথে নিশ্চিত করুন যে নির্দিষ্ট মেশিন এবং কন্ট্রোলের সংমিশ্রণের জন্য হার্ডওয়্যার সংশোধন-নির্দিষ্ট পরামিতি সামঞ্জস্য প্রয়োজন কিনা।

প্রশ্ন 2: কেন A06B-6078-H206 JY2 এবং JY4 সংযোগকারী ব্যবহার করে যখন পরবর্তী স্পিন্ডল মডিউলগুলি তা করে না?

জেওয়াই সংযোগকারী নামগুলি প্রথম প্রজন্মের আলফা সিরিজ স্পিন্ডল এম্প্লিফায়ার ইন্টারফেস আর্কিটেকচারের জন্য নির্দিষ্ট।পরবর্তী প্রজন্মের (টাইপ 2/3/4) প্রতিক্রিয়া এবং নিয়ন্ত্রণ সংকেত সংযোগ পুনর্গঠন, ফিডব্যাক সার্কিট ডিজাইন বিকশিত হওয়ার সাথে সাথে বিভিন্ন সংযোগকারী নাম এবং পিন বিন্যাস ব্যবহার করে।

H206 এর JY2/JY4 ইন্টারফেসটি এর মূল নকশার অংশ √ স্পিন্ডল মোটরের ইমপ্লাস কোডার এবং থার্মিস্টর এখানে সংযুক্ত হয়,এবং CNC এর স্পিন্ডল ইন্টারফেস স্পিন্ডল পরিবর্ধক অভ্যন্তরীণ প্রক্রিয়াকরণের মাধ্যমে ফিডব্যাক সংকেত গ্রহণ.

সঠিক অ্যাডাপ্টার কনফিগারেশন ছাড়া JY2 / JY4 টাইপ স্পিন্ডল মোটরকে পরবর্তী প্রজন্মের স্পিন্ডল এম্প্লিফায়ারে সংযুক্ত করার চেষ্টা করলে অ্যালার্ম শর্ত তৈরি হবে।

প্রশ্ন ৩ঃ A06B-6078-H206 কি A06B-6082-H206 SPM-5 এর পরিবর্তে ব্যবহার করা যেতে পারে?5?

A06B-6082 সিরিজটি উন্নত HRV স্পিন্ডল নিয়ন্ত্রণ সহ দ্বিতীয় প্রজন্মের আলফা স্পিন্ডল মডিউল সিরিজ।

The A06B-6078 (first generation) and A06B-6082 (second generation) share the same SPM model designations and similar electrical ratings but differ in their control PCB architecture and CNC parameter compatibility.

প্রজন্মের মধ্যে প্রতিস্থাপনের জন্য সিএনসি সামঞ্জস্যতা এবং পরামিতি সামঞ্জস্যতা যাচাই করা প্রয়োজন ¢ এটি সর্বদা সহজ সরল সুইচ নয়।একটি উত্পাদন মেশিনে ক্রস-জেনারেশন প্রতিস্থাপনের চেষ্টা করার আগে Fanuc এর স্পিন্ডল এম্প্লিফায়ার সামঞ্জস্যতা ডকুমেন্টেশন বা একটি যোগ্যতাসম্পন্ন পরিষেবা প্রদানকারীর সাথে পরামর্শ করুন.

প্রশ্ন 4: A06B-6078-H206 ব্যর্থ হলে কোন সিএনসি অ্যালার্ম কোডগুলি উত্পন্ন হয়?

স্পিন্ডল এম্প্লিফায়ার এলার্মগুলি সিএনসি অপারেটরের ডিসপ্লেতে এসপি-এক্সএক্সএক্স এলার্ম নম্বর হিসাবে প্রদর্শিত হয়।

AL-09 (ওভারহিট পাওয়ার সেমিকন্ডাক্টর) সাধারণত তাপীয় ত্রুটি নির্দেশ করে √ মডিউলের শীতল ভ্যানটি প্রথমে যাচাই করা উচিত। AL-12 (ডিসি লিঙ্ক ওভারকরেন্ট) একটি আউটপুট পর্যায়ে ত্রুটি নির্দেশ করে,সাধারণভাবে স্পিন্ডল মোটর রাইন্ডিং আইসোলেশন ভাঙ্গনের পরে. AL-03 (DC লিঙ্ক ফিউজ ফুঁক) এবং AL-04 (ইনপুট ফিউজ ফুঁক) ড্রাইভের মধ্যে ইলেকট্রনিক উপাদান ব্যর্থতা নির্দেশ করে।

AL-01 (মোটর ওভারহিট) এবং AL-02 (অতিরিক্ত গতির বিচ্যুতি) সাধারণত ড্রাইভের পরিবর্তে মোটর বা মোটর ফিডব্যাক সমস্যাগুলি নির্দেশ করে।মডিউল শরীরের এলার্ম LED আলো যখন কোনো এলার্ম সক্রিয় ¢ নির্দিষ্ট এলার্ম নম্বর CNC প্রদর্শন থেকে পড়া আবশ্যক.

প্রশ্ন 5: একটি ব্যর্থ A06B-6078-H206 এর জন্য কোন সার্ভিসিং বিকল্পগুলি উপলব্ধ?

এক্সচেঞ্জ হল সবচেয়ে সাধারণ পদ্ধতি √ একটি ব্যর্থ মডিউল একটি পরীক্ষিত, গ্যারান্টিযুক্ত পুনর্নির্মাণ ইউনিটের বিনিময়ে একটি Fanuc সার্ভিস সুবিধা পাঠানো হয়।উপাদান স্তরের মেরামত এছাড়াও সার্ভিসযোগ্য অংশে স্থানীয় ত্রুটি জন্য উপলব্ধ: আউটপুট পর্যায়ে ট্রানজিস্টর মডিউল, শীতল ভ্যান এবং অভ্যন্তরীণ ফিউজ সার্ভিস পার্টস হিসাবে উপলব্ধ এবং মডিউল পুনর্নির্মাণের সময় নিয়মিত প্রতিস্থাপন করা হয়।H206 এর মধ্যে থাকা PCBগুলি Fanuc দ্বারা পৃথক অংশ হিসাবে বিক্রি করা হয় না, কিন্তু বিশেষজ্ঞ মেরামতের প্রতিষ্ঠানগুলি তাদের সার্ভিস ইনভেন্টরিতে রাখে এবং সম্পূর্ণ মডিউল পুনর্নির্মাণের অংশ হিসাবে বোর্ড-স্তরের ত্রুটিগুলি সমাধান করে।সমস্ত A06B-6078-H206 মডিউলগুলি সঠিকভাবে সার্ভিসিং করা উচিত এবং পুনরায় সার্ভিসিংয়ের আগে একটি উপযুক্ত আলফা স্পিন্ডল মোটর দিয়ে Fanuc PSM/SVM পরীক্ষার কনফিগারেশনে লোডের অধীনে পরীক্ষা করা উচিত।.
