দ্যFanuc A06B-6064-H302Fanuc এর A06B-6064 সিরিয়াল স্পিন্ডল এম্প্লিফায়ার ফ্যামিলির একটি এসি ডিজিটাল স্পিন্ডল ড্রাইভ, যা MDL 1.5 এবং 2 ¢ A06B-6064 সিরিজের ক্ষুদ্রতম শক্তি শ্রেণীর স্পিন্ডল মোটরগুলির জন্য কনফিগার করা হয়েছে,বিশেষ করে ১.৫এস এবং ২এস ফ্যানুক এসি স্পিন্ডেল মোটর মডেল।
এই মোটরগুলি A06B-6064 স্পিন্ডল ড্রাইভ পরিসরের নিম্ন প্রান্তে রয়েছেঃ কমপ্যাক্ট, কম শক্তির স্পিন্ডল ড্রাইভগুলি ছোট মেশিনিং সেন্টার, ছোট টার্নিং সেন্টার,এবং সিএনসি ফ্রিজিং মেশিন যেখানে স্পিন্ডল শক্তির প্রয়োজনীয়তা মাঝারি এবং ক্যাবিনেটের স্থান প্রিমিয়াম হয়.
A06B-6064 সিরিজটি Fanuc এর ডিজিটাল সিরিয়াল স্পিন্ডল এম্প্লিফায়ার প্রজন্মকে প্রতিনিধিত্ব করে পূর্ববর্তী অ্যানালগ স্পিন্ডল ড্রাইভ থেকে স্পিন্ডল ড্রাইভ এবং সিএনসির মধ্যে ডিজিটাল যোগাযোগের রূপান্তর।
এই আর্কিটেকচারে, সিএনসি একটি সিরিয়াল ডিজিটাল ইন্টারফেসের মাধ্যমে স্পিন্ডল গতি এবং দিক নির্দেশনা পাঠায় এবং স্পিন্ডল ড্রাইভ একই সিরিয়াল লিঙ্কের মাধ্যমে মোটর গতি প্রতিক্রিয়া এবং অবস্থা ফেরত দেয়।
এটি পূর্ববর্তী স্পিন্ডল ড্রাইভ প্রজন্মের প্রয়োজনীয় অ্যানালগ সিগন্যাল কন্ডিশনারকে বাদ দেয় এবং স্পিন্ডলকে একই অক্ষের সার্ভো ড্রাইভের মতো ডিজিটাল নিয়ন্ত্রণ পরিবেশে নিয়ে আসে।
মেশিন টুল ইনস্টলেশনে,A06B-6064-H302 সর্বদা একই মেশিনে সি-সিরিজ সার্ভো এম্প্লিফায়ার ইউনিট (A06B-6066 সিরিজ) এর সাথে জুড়ি দেওয়া হয়। এই জুড়িটি FANUC 0-C এ নির্মিত মেশিনগুলির জন্য কারখানার মানক সংমিশ্রণ ছিল।, 15, 16, 18, এবং 21 নিয়ন্ত্রণ যখন উভয় ড্রাইভ পরিবার বর্তমান ছিল যুগে.
স্পিন্ডল ড্রাইভ এবং সার্ভো ড্রাইভগুলি একই নিয়ন্ত্রণ ক্যাবিনেটে ভাগ করে নেয়, যথাক্রমে সিএনসির সিরিয়াল স্পিন্ডল ইন্টারফেস এবং পিডব্লিউএম সার্ভো অক্ষ ইন্টারফেসগুলির সাথে সংযুক্ত থাকে।
এই জোড়া বোঝা মেশিন রক্ষণাবেক্ষণের জন্য গুরুত্বপূর্ণঃ স্পিন্ডল ড্রাইভ একটি ত্রুটি A06B-6064-H302 ইউনিট এবং তার PCB সমাবেশ বিচ্ছিন্ন করা হয়,যখন অক্ষ ত্রুটি A06B-6066 servo ইউনিট জড়িত.
| প্যারামিটার | মূল্য |
|---|---|
| মোটর মডেল | 1.5S, 2S (MDL 1.5 এবং 2) |
| ফিডব্যাকের ধরন | সিরিয়াল ডিজিটাল ফিডব্যাক |
| কন্ট্রোল বোর্ড ১ | A16B-2201-0440 |
| কন্ট্রোল বোর্ড ২ | A16B-2100-0070 |
| পাওয়ার বোর্ড | A20B-1005-0190 |
| সামঞ্জস্যপূর্ণ নিয়ন্ত্রণ ব্যবস্থা | FANUC 0-C/D, সিরিজ 15/16/18/21 মডেল A |
| প্রয়োগ | সিএনসি স্পিন্ডল ড্রাইভ (ফ্রাইং, টার্নিং, মেশিনিং সেন্টার) |
| সিরিজ | A06B-6064 (এসি ডিজিটাল স্পিন্ডল এম্প্লিফায়ার) |
Fanuc এর এসি স্পিন্ডল মোটর নামকরণে A06B-6064 যুগের জন্য, মডেল নম্বরটি অবিচ্ছিন্ন পাওয়ার রেট ক্লাসকে চিহ্নিত করে।
১.৫ এস মোটর প্রায় ১.৫ কিলোওয়াট অবিচ্ছিন্ন স্পিন্ডল শক্তি সরবরাহ করে। and the 2S delivers approximately 2kW — both are compact spindle motors for small-to-mid machine tools where the workpiece and tooling combination does not require the higher kW output of larger spindle motor classes like the 6S, ১২এস, অথবা ২২এস
তাদের বিনয়ী শক্তি রেটিং সত্ত্বেও, A06B-6064-H302 এর 1.5S এবং 2S মোটরগুলি সিরিজের বৃহত্তর মোটরগুলির মতো ডিজিটাল গতি এবং টর্ক নিয়ন্ত্রণের একই মানের পায়।মোটর এবং ড্রাইভের মধ্যে সিরিয়াল প্রতিক্রিয়া লুপ সঠিক গতি নিয়ন্ত্রণ প্রদান করে, সিএনসির স্পিন্ডেল অ্যাক্সিলারেশন পরামিতির অধীনে মসৃণ ত্বরণ এবং হ্রাস,এবং নির্ভরযোগ্য সিঙ্ক্রোনাইজেশন স্টিক ট্যাপিং অপারেশন যেখানে স্পিন্ডল Z- অক্ষ খাওয়ানোর সাথে সমন্বয় করে প্রোগ্রামড স্পিন্ডল অবস্থান ট্র্যাক করতে হবে.
টপিংয়ের সময় স্পিন্ডল ড্রাইভের স্পিন্ডল অবস্থানের নিয়ন্ত্রণ বজায় রাখার ক্ষমতা সরাসরি থ্রেডের গুণমান এবং সরঞ্জামের জীবন নির্ধারণ করে।

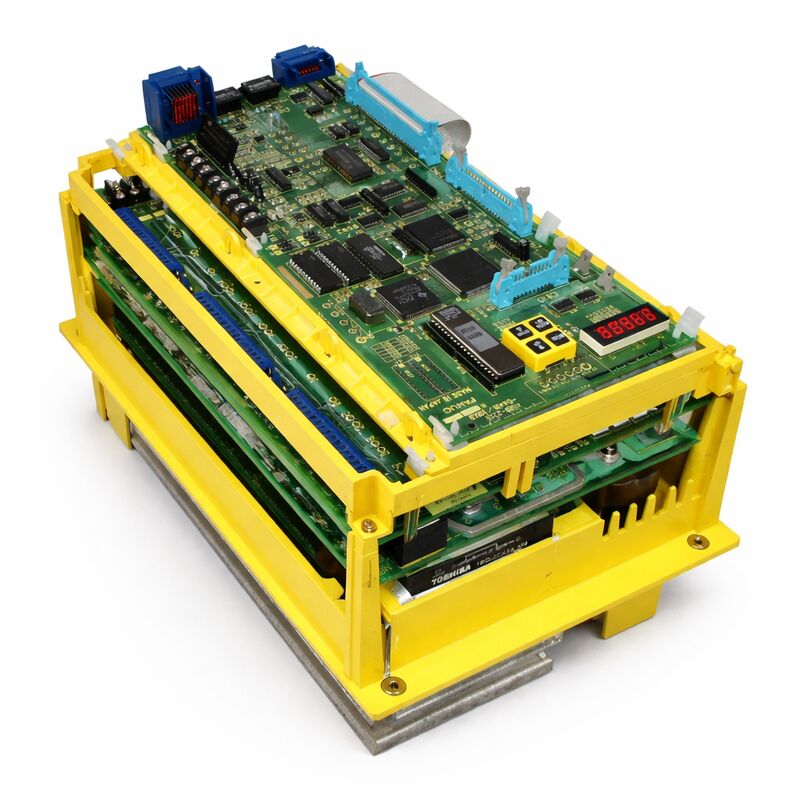

A06B-6064-H302 A06B-6064 সিরিজ জুড়ে একটি তিন-বোর্ড অভ্যন্তরীণ আর্কিটেকচার স্ট্যান্ডার্ড ব্যবহার করেঃ তারের / ইন্টারফেস বোর্ড, নিয়ন্ত্রণ বোর্ড সেট (A16B-2201-0440 এবং A16B-2100-0070),এবং পাওয়ার বোর্ড (A20B-1005-0190).
প্রতিটি বোর্ড একটি স্বতন্ত্র ফাংশন পরিবেশন করে √ ইন্টারফেস বোর্ড সিএনসি সিরিয়াল লিঙ্ক, নিয়ন্ত্রণ বোর্ড এবং শক্তি বিভাগের মধ্যে সংকেত রুট;কন্ট্রোল বোর্ডগুলি ডিজিটাল গতি এবং টর্ক নিয়ন্ত্রণ অ্যালগরিদম পরিচালনা করে; পাওয়ার বোর্ড এসি সংশোধন, ডিসি বাস, এবং আইজিবিটি আউটপুট সুইচিং পরিচালনা করে যা ডিসি বাস শক্তিকে তিন-ফেজ এসি বর্তমানকে স্পিন্ডল মোটর চালিত করে।
এই বোর্ড বিচ্ছেদের অর্থ হল যে সাধারণ ক্ষেত্রের ব্যর্থতাগুলি প্রায়শই পুরো ড্রাইভ ইউনিটের পরিবর্তে একটি বোর্ড প্রতিস্থাপন করে সমাধান করা যায়।পাওয়ার বোর্ডের একটি ব্যর্থ পাওয়ার ট্রানজিস্টর প্রতিস্থাপন করা যেতে পারে যখন নিয়ন্ত্রণ বোর্ড সেবা থাকা.
একটি দূষিত নিয়ন্ত্রণ বোর্ড যা ভুল গতি নিয়ন্ত্রণ উত্পাদন করে স্বাধীনভাবে প্রতিস্থাপিত হয়, কার্যকরী শক্তি বোর্ডটি রেখে যায়।মেরামতের বিশেষজ্ঞরা ঠিক এই কারণে পৃথক সার্ভিস অংশ হিসাবে উভয় নিয়ন্ত্রণ বোর্ড বৈকল্পিক এবং A20B-1005-0190 পাওয়ার বোর্ড স্টক.
A06B-6064-H302 এর সিরিয়াল ফিডব্যাক ইন্টারফেসটি CNC এর স্পিন্ডল অবস্থান লুপের জন্য প্রয়োজনীয় আপডেট হারের সাথে মোটর শ্যাফ্ট অবস্থান এবং গতির ডেটা CNC- এ ফিরিয়ে দেয়।এই ফিডব্যাক পাথ কি শক্ত ট্যাপিং সম্ভব হয় ¢ CNC বাস্তব সময় স্পিন্ডল এর কৌণিক অবস্থান ব্যবহার করে, সিরিয়াল ফিডব্যাকের মাধ্যমে প্রেরণ করা হয়, ট্যাপিং অপারেশনের মাধ্যমে স্পিন্ডল ঘূর্ণনের সাথে Z- অক্ষ অগ্রগতি সিঙ্ক্রোনাইজ করতে।
সিরিয়াল ইন্টারফেস এছাড়াও ড্রাইভ অবস্থা তথ্য বহন করে ¢ অ্যালার্ম কোড, গতি অর্জন সংকেত, লোড পর্যবেক্ষণ তথ্য ¢ ড্রাইভ থেকে CNC,এনালগ ইন্টারফেস ড্রাইভের সাথে সম্ভব নয় এমন স্পিন্ডল ড্রাইভের স্বাস্থ্যের মধ্যে সিএনসির দৃশ্যমানতা প্রদান করে.
যখন স্পিন্ডল ড্রাইভ একটি অ্যালার্ম তৈরি করে, সিএনসি সিরিয়াল ইন্টারফেসের মাধ্যমে অ্যালার্ম কোড গ্রহণ করে এবং এটি অপারেটর প্যানেলে প্রদর্শন করে,মেশিন অপারেটর এবং রক্ষণাবেক্ষণ প্রকৌশলীর জন্য ত্রুটি নির্ণয়ের সহজীকরণ.
প্রশ্ন 1: ড্রাইভের বর্ণনায় বলা হয়েছে MDL ১।5, 2 ¢ একটি ইউনিট 1.5S এবং 2S মোটর উভয় জুড়ে?
হ্যাঁ. A06B-6064-H302 উভয় 1.5S এবং 2S মোটর মডেল চালানোর জন্য কনফিগার করা হয় এটি একটি একক ড্রাইভ ইউনিট যার পরামিতি সেটিংস নির্ধারণ করে যে এটি কোন মোটর নিয়ন্ত্রণ করে। যখন একটি 1 সঙ্গে ইনস্টল করা হয়৫ এস মোটর, মোটরের সিরিয়াল ফিডব্যাক ড্রাইভের সাথে নিজেকে চিহ্নিত করে, এবং ড্রাইভটি সংশ্লিষ্ট প্যারামিটার সেট ব্যবহার করে।
একই ড্রাইভ ইউনিট, একটি 2S মোটর মাউন্ট, 2S মোটর এর পরামিতি ব্যবহার করে।এক অংশ নম্বর এই দ্বৈত মোটর কভারেজ মেশিন কর্মশালার জন্য খুচরা যন্ত্রাংশ জায় সহজতর যে তাদের মেশিন বহর জুড়ে উভয় মোটর মাপ থাকতে পারে.
প্রশ্ন 2: A06B-6064-H302 এর সবচেয়ে সাধারণ ব্যর্থতা মোডগুলি কী কী?
পাওয়ার বোর্ডে, আইজিবিটি ট্রানজিস্টর ব্যর্থতা সবচেয়ে ঘন ঘন ত্রুটি সাধারণত মোটর উইন্ডিং বিচ্ছিন্নতা ভাঙ্গনের কারণে ঘটে যা ত্রুটি বর্তমানকে ড্রাইভের আউটপুট পর্যায়ে প্রবাহিত করতে দেয়।
কন্ট্রোল বোর্ডে, উপাদান বৃদ্ধির এবং ইলেক্ট্রোলাইটিক ক্যাপাসিটরের অবনতি সময়ের সাথে সাথে গতি নিয়ন্ত্রণের ত্রুটি এবং সিএনসির সাথে ডিজিটাল যোগাযোগের ত্রুটিগুলির দিকে পরিচালিত করে।কুলিং ফ্যান ব্যর্থতা সব উপাদান উপর তাপ চাপ ত্বরান্বিত, তাই রুটিন রক্ষণাবেক্ষণের সময় ফ্যানের অপারেটিং স্ট্যাটাস যাচাই করা গুরুত্বপূর্ণ।
সিএনসির স্পিন্ডল অ্যালার্ম কোডগুলি চিহ্নিত করে যে কোন ত্রুটি বিভাগটি সক্রিয়, মেরামতের প্রযুক্তিবিদকে নির্দিষ্ট বোর্ড বা উপাদানটিতে গাইড করে।
প্রশ্ন 3: A06B-6064-H302 1.5S এবং 2S ছাড়া অন্য কোনও স্পিন্ডল মোটর চালাতে পারে?
না ️ ড্রাইভের পাওয়ার স্টেজ এবং প্যারামিটার সেট 1.5S এবং 2S মোটর শ্রেণীর সাথে মেলে।
H302 এ একটি বৃহত্তর স্পিন্ডল মোটর (যেমন একটি 6S বা 12S) সংযুক্ত করার ফলে ড্রাইভটি মেশিনিং লোডের সময় তার নামমাত্র বর্তমানের পরিসরের বাইরে কাজ করবে, অতিরিক্ত বর্তমান সুরক্ষা বাগুরুতর ক্ষেত্রে, যা আউটপুট স্টেজকে ক্ষতিগ্রস্ত করে।
সর্বদা স্পিন্ডল ড্রাইভ মডেলটি স্পিন্ডল মোটর মডেলের সাথে মিলিয়ে নিন; A06B-6064 অংশ নম্বরটিতে H-উপসর্গ নম্বরটি ড্রাইভটি ডিজাইন করা হয়েছে এমন মোটর ক্লাসকে চিহ্নিত করে।
প্রশ্ন ৪ঃ A06B-6064-H302 এর বাইরে কি কোনও অতিরিক্ত হার্ডওয়্যারের প্রয়োজন?
স্টিক ট্যাপিং এর জন্য CNC এর সফটওয়্যার অপশনে স্টিক ট্যাপিং ফাংশন সক্ষম করতে হবে।এবং স্পিন্ডল মোটর একটি সিরিয়াল পালস কোডার যে CNC ব্যবহার Z- অক্ষ গতি সঙ্গে স্পিন্ডল অবস্থান সিঙ্ক্রোনাইজ করার জন্য কৌণিক অবস্থান ফিডব্যাক প্রদান করতে হবে.
A06B-6064-H302 এর সিরিয়াল ফিডব্যাক ইন্টারফেস এই অবস্থান ফিডব্যাক সমর্থন করে।
CNC এর পরামিতি নির্দিষ্ট স্পিন্ডল এবং ট্যাপ জ্যামিতি জন্য কনফিগার করা আবশ্যক. স্ট্যান্ডার্ড H302 ড্রাইভ ছাড়া কোন অতিরিক্ত হার্ডওয়্যার, সিরিয়াল-এনকোডার সজ্জিত স্পিন্ডল মোটর,এবং উপযুক্ত CNC পরামিতি সেটিংস প্রয়োজন হয়.
প্রশ্ন 5: A06B-6064-H302 কি A06B-6064-H303 বা অন্যান্য সংলগ্ন মডেলের সাথে বিনিময়যোগ্য?
A06B-6064 সিরিজের মধ্যে, প্রতিটি H-উপসর্গ বৈকল্পিক একটি নির্দিষ্ট মোটর মডেলের সাথে সামঞ্জস্য করে ¢ H302 1.5S / 2S এর জন্য, H303 3S এর জন্য, H305 6S এর জন্য, H312 12S এর জন্য ইত্যাদি।
কন্ট্রোল বোর্ডগুলি একাধিক ভেরিয়েন্টে ভাগ করা হয় (একই A16B-2201-0440 এবং A16B-2100-0070 বিভিন্ন A06B-6064 মডেলগুলিতে উপস্থিত হয়),কিন্তু পাওয়ার বোর্ড এবং কিছু পরামিতি ফার্মওয়্যার মোটর ক্লাসের মধ্যে ভিন্ন.
পাওয়ার বোর্ডের সামঞ্জস্যতা যাচাই না করে এবং সঠিক মোটর পরামিতি লোড না করে H303 বা H305 একটি H302 এর পরিবর্তে নেওয়া উচিত নয়,কারণ বড় মোটরের ড্রাইভ বৈশিষ্ট্যগুলি H302 এর পাওয়ার স্টেজের উপাদানগুলির সাথে সঠিকভাবে কাজ করতে পারে নাঅথবা উল্টো।
