Fanuc সার্ভো এম্প্লিফায়ার A06B-6058-H334 A06B6058H334 A06B-6058-H334

FANUC A06B-6058-H334 ∙ 3-অক্ষ এসি ডিজিটাল সার্ভো এম্প্লিফায়ার ∙ 0S/5S/10S, S-সিরিজ, PWM কন্ট্রোল কার্ড, FANUC 0-B/0-C/15 সামঞ্জস্যপূর্ণ

সংক্ষিপ্ত বিবরণ

দ্যFanuc A06B-6058-H334এটি ফ্যানুকের এস-সিরিজ ড্রাইভ প্ল্যাটফর্মের একটি তিন-চ্যানেলের এসি ডিজিটাল সার্ভো এম্প্লিফায়ার ইউনিট, যা একই সাথে তিনটি সার্ভো অক্ষকে নিয়ন্ত্রণ করে, যার নাম L, M এবং N।প্রতিটি 0S এ Fanuc এসি সার্ভো মোটর চালাতে সক্ষম, 5S, এবং 10S পরিসীমা.

তৃতীয় প্রজন্মের এস-সিরিজ এম্প্লিফায়ার হিসাবে, এইচ৩৩৪ এর পরে A16B-1100-0330 পিডব্লিউএম সার্ভো কন্ট্রোল কার্ড রয়েছে,পূর্ববর্তী এস-সিরিজের প্রজন্মের একটি আপডেট যা ডিজিটাল সিগন্যাল প্রসেসিং উন্নত করেছে এবং ক্ষেত্রে নির্ভরযোগ্যতা চালায়.

একক বাক্সে তিন-অক্ষের সংহতকরণ ছিল এই ড্রাইভ প্রজন্মের জন্য ফ্যানুকের নকশা দর্শনঃতিনটি পৃথক এক-অক্ষের ড্রাইভ ইউনিটের পরিবর্তে পৃথক রেল স্পেস ব্যবহার করে এবং বাস সংযোগ এবং ত্রুটি তারের তিনটি পৃথক সেট প্রয়োজন, A06B-6058-H334 তিনটি অক্ষকে এক শারীরিক ইউনিটে একত্রিত করে।

এই সংহতকরণ কন্ট্রোল ক্যাবিনেটের পদচিহ্ন হ্রাস করেছে, সরলীকৃত মেশিনের তারের,এবং তিন অক্ষের ফ্রিজিং মেশিন এবং মেশিনিং সেন্টারগুলির জন্য সার্ভো ড্রাইভ সমন্বয়কে মানসম্মত করেছে যা প্রাথমিক অ্যাপ্লিকেশন ছিল.

H334 সরাসরি FANUC 0-B, 0-C,এবং সিরিজ 15 নিয়ন্ত্রণ সিস্টেম ¢ ফ্যানুক সিএনসি হার্ডওয়্যার প্রজন্মের 1980 এর দশকের শেষের দিকে এবং 1990 এর দশকে নির্মিত মেশিন টুলগুলিতে প্রভাবশালী.

এই মেশিনগুলির একটি বড় ইনস্টল করা বেস এখনও বিশ্বব্যাপী উত্পাদন চালিয়ে যাচ্ছে,A06B-6058-H334 একটি ঐতিহাসিক কৌতূহল না বরং রক্ষণাবেক্ষণ এবং মেরামত অপারেশন জন্য একটি ধারাবাহিকভাবে চাহিদা খুচরা যন্ত্রাংশ তৈরি.

মূল বৈশিষ্ট্যাবলী

এস-সিরিজ ডিজিটাল আর্কিটেকচার ∙ সিএনসিতে পিডব্লিউএম যোগাযোগ

The S-series amplifiers communicate with the CNC control via PWM (pulse-width modulation) interface — a digital protocol that transmits velocity commands and position feedback between the CNC and each drive channel.

এই ডিজিটাল যোগাযোগের পথটি এস-সিরিজের এম্প্লিফায়ারগুলিকে ফ্যানুকের পণ্য ইতিহাসে তাদের আগে আসা পূর্ববর্তী অ্যানালগ কমান্ড ড্রাইভগুলির থেকে আলাদা করে।

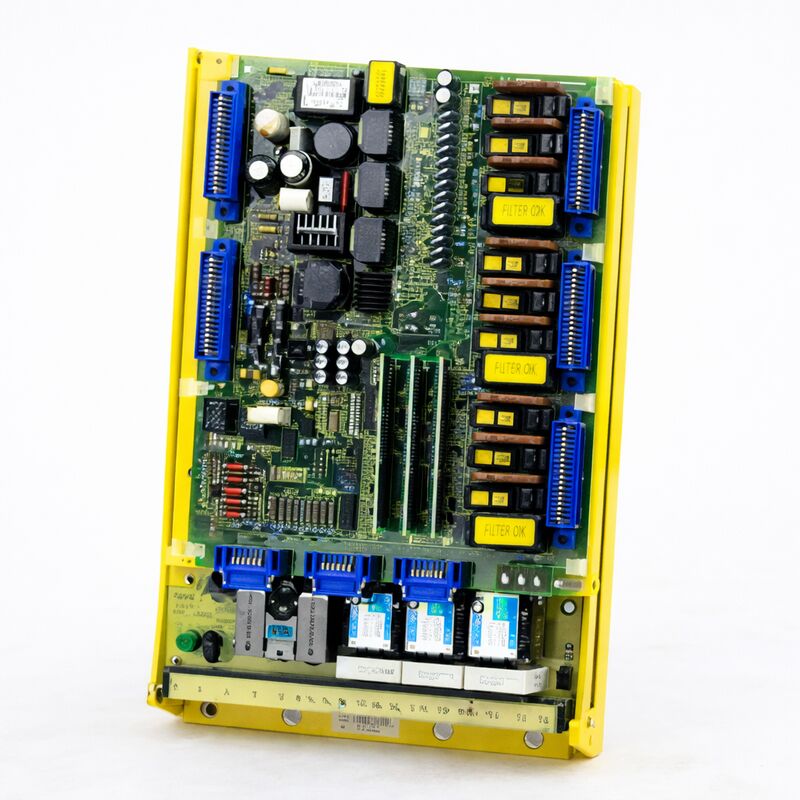

A06B-6058-H334 এ, A16B-1100-0330 কন্ট্রোল কার্ডটি ইউনিটের উপরের অংশে অবস্থিত এবং ডিজিটাল PWM যোগাযোগ পরিচালনা করে, তিনটি অক্ষের জন্য বর্তমান নিয়ন্ত্রণ লুপ,এবং ত্রুটি পর্যবেক্ষণ সার্কিট.

এর নীচে, A20B-1003-0864 পাওয়ার বোর্ডটি উচ্চ-ভোল্টেজ সুইচিং পর্যায়, ডিসি বাস এবং তিন-অক্ষের সমাবেশের জন্য পুনর্জন্মমূলক স্রাব সার্কিটগুলি পরিচালনা করে।

যখন একটি কাজ ড্রাইভ মধ্যে একটি ত্রুটি বিকাশ সাধারণ কারণ ব্যর্থ ক্ষমতা ট্রানজিস্টর, অবনমিত ইলেক্ট্রোলাইটিক ক্যাপাসিটার, রিলে যোগাযোগ পরিধান অন্তর্ভুক্তএবং পিসিবি ট্রেস উপর জারা √ ত্রুটি সাধারণত এই দুটি বোর্ড বা আউটপুট পর্যায়ে ক্ষমতা অর্ধপরিবাহী এক বিচ্ছিন্নযোগ্য.

এইচ৩৩৪ আর্কিটেকচারের সাথে পরিচিত মেরামতের প্রতিষ্ঠানগুলি সাধারণত এই নির্দিষ্ট ব্যর্থতার পয়েন্টগুলি মোকাবেলা করে ড্রাইভটিকে কার্যকর অবস্থায় ফিরিয়ে আনতে পারে,যে কারণে A06B-6058-H334 এর মেরামত এবং পুনরায় উত্পাদন পরিষেবাগুলি ইউনিটের উত্পাদন শেষ হওয়ার কয়েক দশক পরেও বাণিজ্যিকভাবে কার্যকর থাকে.

0S / 5S / 10S মোটর পরিসীমা ∙ তিন চ্যানেল, তিন অক্ষ

H334 নামকরণ মোটর আকারের নির্দিষ্ট সংমিশ্রণকে চিহ্নিত করে যা ড্রাইভটি কনফিগার করা হয়ঃ তিনটি চ্যানেল, প্রতিটি 0S / 5S / 10S মোটর পরিসরের জন্য আকারযুক্ত। Fanuc এর S সিরিজ মোটর নামকরণে,সংখ্যাটি ক্রমাগত টর্ক নামকরণকে চিহ্নিত করে 5S 0S এর চেয়ে উচ্চতর আউটপুট উত্পাদন করে, এবং 10S আবার উচ্চতর.

একটি তিন অক্ষের উল্লম্ব মেশিনিং সেন্টারের জন্য যেখানে X, Y, এবং Z অক্ষ প্রতিটি বিভিন্ন আকার এবং ঘর্ষণ বৈশিষ্ট্যগুলির লিডস্ক্রু মেশিনগুলির মাধ্যমে ড্রাইভ করে,একই মোটর পরিবার ব্যবহার করার সময় তিনটি চ্যানেলের এক বাক্সে থাকা রক্ষণাবেক্ষণের তালিকাটিকে উল্লেখযোগ্যভাবে সহজ করে তোলে.

এল, এম, এবং এন চ্যানেলের নামকরণ ড্রাইভের তিনটি অক্ষের সংযোগের সাথে মিলে যায়।

একটি স্ট্যান্ডার্ড মেশিনিং সেন্টারে, L সাধারণত একটি অক্ষ চালায়, M একটি দ্বিতীয়, এবং N তৃতীয় Z) মেশিন নির্মাতার তারের কনফিগারেশন এবং CNC মধ্যে পরামিতি সেটিংস উপর নির্ভর করে.

সিএনসি সামঞ্জস্যতা FANUC 0-B, 0-C, সিরিজ 15

H334 দ্বারা সমর্থিত FANUC 0-B, 0-C, এবং সিরিজ 15 নিয়ন্ত্রণগুলি তাদের উত্পাদন যুগে শিল্প মেশিন টুলগুলির জন্য ফ্যানুকের প্রাথমিক সিএনসি প্ল্যাটফর্ম ছিল।

0-সিরিজ ছোট এবং মাঝারি পরিসরের মেশিনগুলির জন্য একটি ব্যয়বহুল নিয়ন্ত্রণ সরবরাহ করেছিল; সিরিজ 15 জটিল মাল্টি-অক্ষ এবং উচ্চ-গতির অ্যাপ্লিকেশনগুলির জন্য উচ্চ-কার্যকারিতা সমাধান সরবরাহ করেছিল।

উভয় পরিবার একই PWM সার্ভো ড্রাইভ ইন্টারফেস ব্যবহার করে যা H334 বাস্তবায়ন করে, যার কারণে একটি একক ড্রাইভ ইউনিট তিনটি নিয়ন্ত্রণ প্রজন্মকে কভার করে।

এই নিয়ন্ত্রণ প্রজন্মের চালিত মেশিনগুলির মধ্যে উল্লম্ব এবং অনুভূমিক মেশিনিং কেন্দ্র, লাইভ টুলিং সহ টার্নিং কেন্দ্র, মিলিং মেশিন,এবং মরি সিকি সহ মেশিন নির্মাতাদের কাছ থেকে ডেডিকেটেড সিএনসি উৎপাদন সরঞ্জাম, মাজাক, ওকুমা, এবং মাকিনো।

বিশ্বব্যাপী উৎপাদন পরিবেশে এই মেশিনগুলির চলমান অপারেশনাল অবস্থা A06B-6058-H334 এর জন্য গৌণ বাজারকে সমর্থন করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: "3rd প্রজন্মের এস সিরিজ" এর অর্থ কী এবং এটি পূর্ববর্তী এস সিরিজের ড্রাইভগুলির থেকে কীভাবে আলাদা?

ফ্যানুকের এস-সিরিজের ডিজিটাল সার্ভো এম্প্লিফায়ারগুলি বেশ কয়েকটি হার্ডওয়্যার প্রজন্মের মধ্য দিয়ে বিকশিত হয়েছিল, প্রতিটি পিডব্লিউএম কন্ট্রোল কার্ড, পাওয়ার বোর্ড ডিজাইন এবং সংকেত প্রক্রিয়াকরণ আপডেট করে।

তৃতীয় প্রজন্মটি A16B-1100-0330 কন্ট্রোল কার্ড বহন করে, যা পূর্ববর্তী A16B-1100-0310 এবং A16B-1100-0320 বৈকল্পিকগুলির তুলনায় উন্নত ডিজিটাল বর্তমান নিয়ন্ত্রণ বৈশিষ্ট্যযুক্ত।পরবর্তী কন্ট্রোল কার্ড ভাল হারমোনিক প্রত্যাখ্যান এবং সংকীর্ণ গতি লুপ ব্যান্ডউইথ প্রদান করে.

রক্ষণাবেক্ষণের উদ্দেশ্যে, উত্পাদন গুরুত্বপূর্ণ যখন প্রতিস্থাপন বোর্ড সরবরাহ করা হয় A16B-1100-0330 পূর্ববর্তী এস-সিরিজের নিয়ন্ত্রণ কার্ডগুলির সাথে বিনিময়যোগ্য নয়।

প্রশ্ন ২ঃ A06B-6058-H334 কি 0S/5S/10S পরিসরের বাইরের মোটরগুলির সাথে ব্যবহার করা যেতে পারে?

H334 0S, 5S, এবং 10S মোটর মডেলের জন্য কনফিগার করা হয়। এই পরিসরের বাইরে মোটর ব্যবহার করে যেমন 20S বা 30S এর জন্য একটি ভিন্ন ড্রাইভ ইউনিট প্রয়োজন.

একটি খুব বড় মোটর সঙ্গে একটি undersized ড্রাইভ অপারেটিং মোটর শুরু বা লোড অধীনে অতিরিক্ত বর্তমান সুরক্ষা ট্রিগার হবে।প্রতিস্থাপন ড্রাইভ নির্বাচন করার আগে সর্বদা মোটর নাম প্লেটে মোটর মডেল নামকরণ যাচাই করুন.

প্রশ্ন ৩ঃ ইউনিটটি বন্ধ করা হয়েছে ∙ প্রতিস্থাপন ইউনিটগুলি কোথায় পাওয়া যায়?

পুনর্নির্মাণ এবং অতিরিক্ত A06B-6058-H334 ইউনিটগুলি মেশিনের নিষ্ক্রিয়করণ, অতিরিক্ত স্টক এবং বিশেষায়িত মেরামতের সরবরাহকারীদের কাছ থেকে শিল্পের খুচরা যন্ত্রাংশের বাজারে চলাচল করে।

Fanuc-certified repair centres and third-party electronics refurbishers offer both exchange units (where the customer's failed unit is rebuilt and returned or a refurbished unit is supplied in exchange) and outright surplus units- সমস্ত নামী সরবরাহকারীরা চালানের আগে আসল এসি সার্ভো মোটর সহ ফ্যানুক এস-সিরিজের পরীক্ষার রিগগুলিতে পরীক্ষা ইউনিটগুলি।

প্রশ্ন 4: A06B-6058-H334 এর সবচেয়ে সাধারণ ব্যর্থতা মোডগুলি কী কী?

সর্বাধিক সাধারণ ব্যর্থতা হলঃ তিনটি আউটপুট চ্যানেলগুলির মধ্যে একটি বা একাধিকটিতে ব্যর্থ পাওয়ার ট্রানজিস্টর (অক্ষের অতিরিক্ত বর্তমান বা ড্রাইভ ত্রুটি অ্যালার্ম হিসাবে উপস্থাপন করে),পাওয়ার বোর্ডে বিকৃত বা খোলা ইলেক্ট্রোলাইটিক ক্যাপাসিটার (অনিয়মিত অক্ষ আচরণ বা ডিসি বাস ভোল্টেজ ত্রুটি হিসাবে উপস্থাপন), পরা চৌম্বকীয় contactor পরিচিতি (বিচ্ছিন্ন ড্রাইভ প্রস্তুত ত্রুটি হিসাবে উপস্থাপন), এবং কঠোর পরিবেশে PCB ট্রেস সংযোগ উপর ক্ষয়।

A16B-1100-0330 কন্ট্রোল কার্ডের ডিএসি আউটপুট এবং ফাইবার অপটিক ইন্টারফেস সার্কিটগুলিও উচ্চ কম্পন বা তাপমাত্রা চক্রের সাথে পরিবেশে সময়ের সাথে সাথে ব্যর্থ হয়।

প্রশ্ন ৫ঃ সিএনসির কোন অ্যালার্ম কোড A06B-6058-H334 এর সমস্যা নির্দেশ করে?

FANUC 0-B/0-C এবং সিরিজ 15 কন্ট্রোলগুলিতে, এস-সিরিজ ড্রাইভকে নির্দেশ করে সার্ভো অ্যালার্মগুলি সাধারণত সিএনসি অপারেটর প্যানেলে AL-400 সিরিজের ত্রুটি (সার্ভো অ্যালার্ম) হিসাবে প্রদর্শিত হয়।নির্দিষ্ট কোডগুলি ত্রুটির ধরনকে চিহ্নিত করে (সাধারণত AL-401 বা AL-411 অক্ষের উপর নির্ভর করে), ওভারভোল্টেজ, ডিসি লিঙ্ক ত্রুটি, এবং সিএনসি এবং ড্রাইভের মধ্যে যোগাযোগের ত্রুটি।

অ্যালার্ম কোডটি নির্দেশ করে যে কোন অক্ষের চ্যানেলটি প্রভাবিত হয়েছে।

ড্রাইভ প্রতিস্থাপন করার আগে, Fanuc এর ডায়াগনস্টিক পদ্ধতি অনুসরণ করে ত্রুটি মোটর, ফিডব্যাক ক্যাবল, বা CNC ইন্টারফেস কার্ডের পরিবর্তে ড্রাইভের ত্রুটি নিশ্চিত করুনঃ মোটর বিচ্ছিন্নতা পরীক্ষা করুন,এনকোডার ফিডব্যাক ধারাবাহিকতা যাচাই করুন, এবং যদি সম্ভব হয় তবে ত্রুটিটি ড্রাইভের সাথে চলে বা অক্ষের তারের সাথে থাকে কিনা তা নির্ধারণের জন্য অক্ষের স্থানান্তর করুন।
