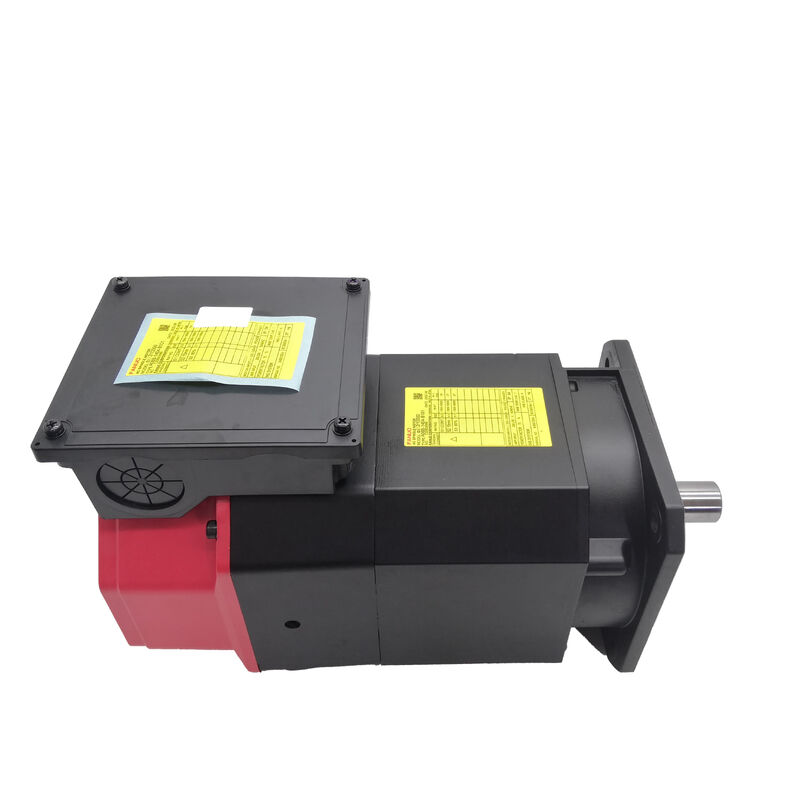

Fanuc এসি সার্ভো মোটর A06B-1425-B103 A06B1425B103 AO6B-1425-B1O3

৩/১২,000, ফ্ল্যাঞ্জ মাউন্ট, মসৃণ Bore, রিয়ার সেন্সর

পার্ট নম্বরঃA06B-1425-B103
এছাড়াও অনুসন্ধান করা হয়েছে:A06B1425B103, FANUC A06B-1425-B103, FANUC A06B1425B103
মোটর মডেল:৩/১২,000
শ্রেণীবিভাগঃফ্যানুক আলফা আই সিরিজ এসি স্পিন্ডল মোটর -- ১২,০০০ আরপিএম সর্বোচ্চ গতি, ৩.৭ কেডব্লিউ, ফ্ল্যাঞ্জ মাউন্ট, মসৃণ বোর শ্যাফ্ট, রিয়ার আইএমজেড সেন্সর, αiSP এম্প্লিফায়ার সামঞ্জস্যপূর্ণ

এই মোটরটি বিশেষভাবে অ্যালুমিনিয়াম খাদ, নন-ফেরোস উপকরণ এবং হালকা ইস্পাত কাটিয়া হ্যান্ডলিংয়ের জন্য কমপ্যাক্ট থেকে মাঝারি আকারের ভিএমসিগুলির জন্য ডিজাইন করা হয়েছে। The spindle needs to run fast enough to keep small-diameter carbide tools in their productive cutting range while delivering sufficient continuous output for genuine material removal without bogging down under sustained cutting load.

দ্য3.7 কিলোওয়াটক্রমাগত ক্ষমতা রেটিং একটি অর্থপূর্ণ কাটা ক্ষমতা প্রদান করে। 12,000 rpm এ,একটি 5 মিমি শেষ মিলিং পদ্ধতির জন্য পৃষ্ঠের গতি 188 মিমি / মিনিট -- মানের কার্বাইড জ্যামিতি সহ অ্যালুমিনিয়াম খাদ ফ্রিজিংয়ের জন্য উত্পাদনশীল উইন্ডোর মধ্যেএকই গতিতে 10 মিমি কাটার জন্য, পৃষ্ঠের গতি হালকা স্টিলের আক্রমণাত্মক সমাপ্তির জন্য উপযুক্ত।

নামমাত্র গতিতে মোটরের টর্চটি ফিড মুভমেন্টের সময় স্পিন্ডলকে rpm হ্রাস না করে কাটা বজায় রাখে, সামঞ্জস্যপূর্ণ পৃষ্ঠের সমাপ্তি এবং পূর্বাভাসযোগ্য সরঞ্জাম জীবন বজায় রাখে।

গুরুত্বপূর্ণ দ্রষ্টব্যঃ এটিস্ট্যান্ডার্ড αi 3/12,000 টের-স্পিন্ডেল কুলিং লিকুইড ছাড়া. αiT নামকরণটি স্পিন্ডলের মাধ্যমে চাপযুক্ত শীতল তরল সরবরাহের জন্য অভ্যন্তরীণ শীতল তরল খাঁজযুক্ত মোটরকে চিহ্নিত করে।এই স্ট্যান্ডার্ড কনফিগারেশন সঠিক.

দ্যফ্ল্যাঞ্জ মাউন্টযন্ত্রের স্পিন্ডল হাউজে মোটরকে একটি সুনির্দিষ্ট গ্রাউন্ড বোল্টের মুখের মধ্য দিয়ে ফিক্স করে। যখন ফ্ল্যাঞ্জটি তার সমন্বয় পৃষ্ঠের সাথে নিবন্ধিত হয়,মোটর ঘূর্ণন অক্ষ স্বয়ংক্রিয়ভাবে প্রতিষ্ঠিত হয় -- কোন shimming বা পুনরাবৃত্তি পুনরায় সমন্বয় প্রয়োজন.

একটি স্পিন্ডল মোটরের জন্য 12,000 rpm এ চলমান, এই নির্ভুলতা সারিবদ্ধতা সমালোচনামূলক। ভুল সারিবদ্ধতা সিঙ্ক্রোনাল কম্পন প্রবর্তন করে যা পৃষ্ঠের সমাপ্তি এবং সময়ের সাথে সাথে ভারবহন জীবনকে প্রভাবিত করে।ফ্ল্যাঞ্জ মাউন্ট সম্পূর্ণরূপে এই পরিবর্তনশীল নির্মূল.

মসৃণ গর্ত (SLK)মানে মোটরের শ্যাফ্টের কপলিং ইন্টারফেসের কোন কীওয়ে নেই। টর্ক ইন্টারফেস, ঘর্ষণ, বা কপলিং জ্যামিতি ব্যবহার করে কপলিং বিন্যাস মাধ্যমে প্রেরণ করা হয়।এই নকশা ঘূর্ণন ভর সমান্তরাল রাখে, উচ্চ গতিতে ভারসাম্যহীনতা কমাতে।

দ্যপিছনের আইএমজেড সেন্সরসিএনসিকে একবার প্রতি বিপ্লব অবস্থানের রেফারেন্স ইমপ্লান্স সরবরাহ করে, স্বয়ংক্রিয় সরঞ্জাম পরিবর্তনের জন্য শক্ত ট্যাপিং, সিঙ্ক্রোনাইজড থ্রেড কাটিং এবং স্পিন্ডল ওরিয়েন্টেশন সক্ষম করে।পিছনের অবস্থান ড্রাইভ-এন্ড কাপলিং থেকে সেন্সর পরিষ্কার রাখে এবং তারের রুটিং সহজ করে তোলে.

আইএমজেড রিয়ার সেন্সর তিনটি গুরুত্বপূর্ণ সিএনসি ফাংশন সক্ষম করেঃ

A06B-1425-B103 প্রয়োজনFanuc αiSP সিরিজের স্পিন্ডল এম্প্লিফায়ারসামঞ্জস্যপূর্ণ সিএনসি প্ল্যাটফর্মগুলির মধ্যে ফ্যানুক সিরিজ 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B এবং 32i অন্তর্ভুক্ত রয়েছে।

অরিজিনাল α সিরিজ (নন-আই) স্পিন্ডল এম্প্লিফায়ার বা Fanuc β সিরিজ ড্রাইভগুলির সাথে সামঞ্জস্যপূর্ণ নয়। ইনস্টলেশনের পরে, সিএনসি স্পিন্ডল পরামিতিগুলি সঠিকভাবে সেট করা আছে কিনা তা পরীক্ষা করে দেখুন।

বেশিরভাগ বিতরণকারীরা একটিমূল বিনিময় ভিত্তি-- একটি পুনর্নির্মাণযোগ্য ব্যর্থ ইউনিট ফেরত দিতে হবে, অথবা একটি অতিরিক্ত কোর চার্জ প্রয়োগ করা হয়। বিনিময় মূল্য সরাসরি ক্রয় তুলনায় উল্লেখযোগ্যভাবে কম।

সরবরাহকারীদের সাথে নিশ্চিত করুন যে শারীরিকভাবে ক্ষতিগ্রস্থ মোটরগুলি শিপিংয়ের আগে গ্রহণযোগ্য এক্সচেঞ্জ কোর হিসাবে যোগ্যতা অর্জন করে কিনা। পুনর্নির্মাণ করা যায় না এমন ইউনিটগুলি সাধারণত মূল ক্রেডিট পায় না।
