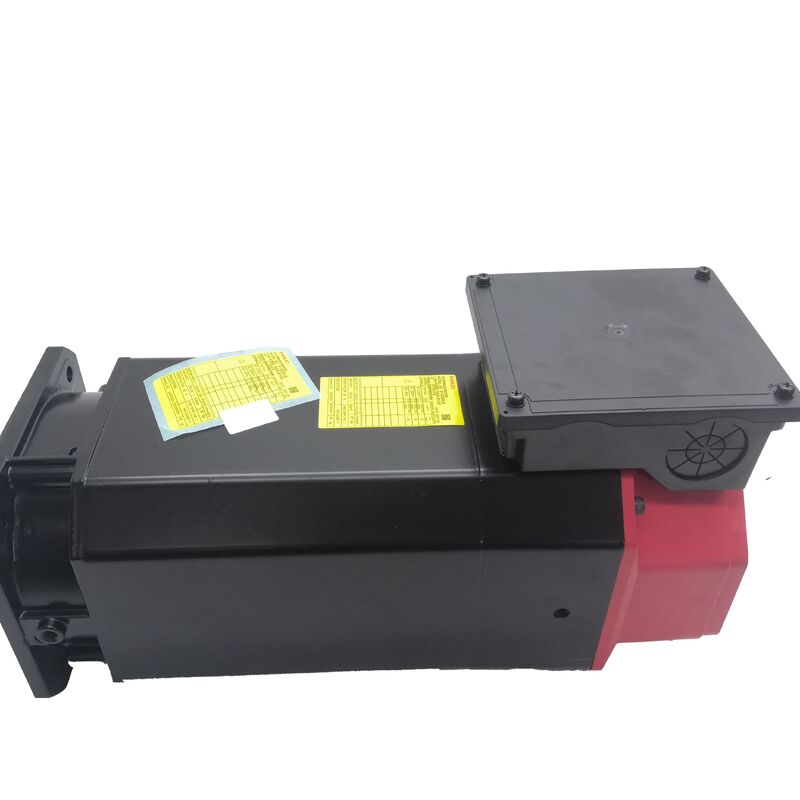

Fanuc A06B-1408-B153
পার্ট নম্বরঃA06B-1408-B153
প্রকারঃএসি স্পিন্ডল মোটর
সিরিজ:আলফা i (αi)
মডেলঃআই ১২/৭০০০
কনফিগারেশনঃফ্ল্যাঞ্জ মাউন্ট, কীড শ্যাফ্ট, আইএমজেড স্পিড / অবস্থান সেন্সর, রিয়ার এক্সহোজ কুলিং
স্পিড রেঞ্জঃ1৫০০-৭০০০ আরপিএম
অবস্থা:নতুন / পুনর্নির্মাণ / অতিরিক্ত
পণ্যের সংক্ষিপ্ত বিবরণ
দ্যFanuc A06B-1408-B153একটি আলফা আই সিরিজ এসি স্পিন্ডল মোটর যা ফ্ল্যাঞ্জ মাউন্ট, কীযুক্ত আউটপুট শ্যাফ্ট, আইএমজেড সেন্সর ফিডব্যাক এবং পিছনের নিষ্কাশন শীতলতার সাথে কনফিগার করা হয়েছে। 7.5 কিলোওয়াট অবিচ্ছিন্ন (S1) 12 কিলোওয়াট পর্যন্ত বৃদ্ধি intermittent কাজ চক্র, এই উল্লেখযোগ্য মাঝারি পরিসরের স্পিন্ডল মোটর সিএনসি মেশিনিং সেন্টার, টার্নিং সেন্টার,এবং মাল্টি-প্রসেস মেশিন টুল যেখানে স্পিন্ডল পারফরম্যান্স উপাদান অপসারণের হার এবং অংশ পৃষ্ঠের গুণমান নির্ধারণ করে.
টেকনিক্যাল স্পেসিফিকেশন
| নামমাত্র আউটপুট (S1 অবিচ্ছিন্ন) |
7.5 কিলোওয়াট |
| নামমাত্র আউটপুট (S2 / S3 Duty) |
১২ কিলোওয়াট |
| গতি পরিসীমা |
1৫০০-৭০০০ আরপিএম |
| পর্যায় |
৩-পর্ব |
| মাউন্ট |
ফ্ল্যাঞ্জ |
| শ্যাফ্টের ধরন |
কীযুক্ত শ্যাফ্ট |
| সেন্সর |
আইএমজেড (গতি এবং অবস্থান ফিডব্যাক) |
| ঠান্ডা |
পিছনের নিষ্কাশন |
| সিরিজ |
আলফা আই-এআই১২/৭০০০ |
পাওয়ার রেটিং বিস্তারিত
মোটরটিতে দ্বৈত শক্তির নাম রয়েছেঃ 7.5 কিলোওয়াট অবিচ্ছিন্ন (এস 1) দীর্ঘস্থায়ী অপারেশন এবং 12 কিলোওয়াট পিক বিরতিশীল ভারী কাটিয়া পর্যায়ে।এই নকশাটি সাধারণ মেশিনিং চক্রকে সামঞ্জস্য করে যেখানে উচ্চ-ক্ষমতা কাটা কম-ক্ষমতা পুনরুদ্ধারের ধাপগুলির সাথে অল্টারনেটিং হয়, তাপীয় স্থিতিশীলতা বজায় রেখে কর্মক্ষমতা অপ্টিমাইজ করা।
কীড শ্যাফ্ট ডিজাইন
কীযুক্ত শ্যাফ্টটি বেল্ট পলি, টাইমিং স্প্রকেট বা ক্যাপলিং হাবগুলির জন্য ইতিবাচক যান্ত্রিক ড্রাইভ সরবরাহ করে, শক লোড বা দিক বিপরীতের অধীনেও নির্ভরযোগ্য টর্ক ট্রান্সমিশন নিশ্চিত করে।এই কনফিগারেশনটি বেল্ট টেনশন বা 12 কেডব্লিউ পিক আউটপুট এবং 7 কেডব্লিউ পিক আউটপুট এ বিরতিপূর্ণ শক লোড সহ স্পিন্ডল ড্রাইভগুলির জন্য অপরিহার্য,000 RPM অপারেশন.
আইএমজেড সেন্সর প্রযুক্তি
ইন্টিগ্রেটেড আইএমজেড সেন্সর নিম্নলিখিতগুলি সহ সমালোচনামূলক স্পিন্ডল ফাংশন সক্ষম করেঃ
- ওরিয়েন্টেড স্টপ:সরঞ্জাম পরিবর্তন এবং প্রোড অপারেশন জন্য সুনির্দিষ্ট spindle অবস্থান
- সি-অক্ষ অপারেশনঃপ্রোগ্রামযোগ্য পজিশনিং অক্ষ হিসাবে স্পিন্ডল ফাংশন
- স্টিক ট্যাপিংঃসুনির্দিষ্ট থ্রেডিংয়ের জন্য সিঙ্ক্রোনাইজড স্পিন্ডল ঘূর্ণন এবং Z- অক্ষের ফিড
কুলিং সিস্টেম
পিছনের নিষ্কাশন শীতলতা তাপকে স্পিন্ডল লেয়ারিং জোন থেকে দূরে সরিয়ে দেয়, তাপীয় স্থিতিশীলতা এবং মাত্রিক ধারাবাহিকতা বাড়ায়।এই নকশা স্পিন্ডল centerline অবস্থান উপর তাপীয় সম্প্রসারণ প্রভাব কমাতে, দীর্ঘমেয়াদী অপারেশন চক্র জুড়ে ঘনিষ্ঠ সহনশীলতা বজায় রাখা নিশ্চিত করে।
সামঞ্জস্যের তথ্য
ফ্যানুক আলফা আই স্পিন্ডল এম্প্লিফায়ার সিরিজের সাথে সামঞ্জস্যপূর্ণ (6111, 6112, 6141, 6142) এবং সিরিজ 0i-B / C / D, 16i, 18i, এবং 30i / 31i / 32i সহ ফ্যানুক সিএনসি প্ল্যাটফর্মগুলির সাথে সংহত করে।সর্বোত্তম পারফরম্যান্সের জন্য Ai12/7000 মোটর টাইপ এবং iMZ সেন্সর ইন্টারফেসের সাথে সঠিক এম্প্লিফায়ার প্যারামিটারাইজেশন প্রয়োজন.
প্রায়শই জিজ্ঞাসিত প্রশ্ন
A06B-1408-B153 (কীড শ্যাফ্ট) এবং A06B-1408-B103 (স্লিপ শ্যাফ্ট) এর মধ্যে পার্থক্য কী?
উভয় Ai12/7000 মোটর একই স্পেসিফিকেশন শ্যাফ্ট কনফিগারেশন ছাড়া। B153 একটি ধনাত্মক যান্ত্রিক ড্রাইভ জন্য কীযুক্ত শ্যাফ্ট বৈশিষ্ট্য,যখন B103 একটি সরল খাদ আছে টর্ক ট্রান্সমিশন জন্য clamping শক্তি উপর নির্ভর করে.
আইএমজেড সেন্সর কি করে এবং কেন এটি গুরুত্বপূর্ণ?
আইএমজেড সেন্সর সুনির্দিষ্ট স্পিন্ডল নিয়ন্ত্রণের জন্য গতি এবং অবস্থান ফিডব্যাক সরবরাহ করে এবং ওরিয়েন্টেড স্টপ, সিএস-অক্ষ অপারেশন এবং স্টিক ট্যাপিং সহ উন্নত ফাংশন সক্ষম করে।সঠিক সেন্সর ফাংশন এই CNC স্পিন্ডল অপারেশন জন্য অপরিহার্য.
কোন ফ্যানুক স্পিন্ডল এম্প্লিফায়ার এই মোটরের সাথে সামঞ্জস্যপূর্ণ?
6111, 6112, 6141 এবং 6142 সিরিজের Fanuc Alpha i স্পিন্ডল এম্প্লিফায়ার মডিউলগুলির সাথে সামঞ্জস্যপূর্ণ, 12 kW পিক পাওয়ার শ্রেণীর জন্য সঠিকভাবে আকারযুক্ত এবং সঠিক মোটর পরামিতিগুলির সাথে কনফিগার করা।
কেন দুটি ক্ষমতা রেটিং (7.5 kW এবং 12 kW) আছে?
৭.৫ কিলোওয়াট রেট ক্রমাগত অপারেশন সক্ষমতা প্রতিনিধিত্ব করে, যখন ১২ কিলোওয়াট রেট পুনরুদ্ধার সময় অন্তর্ভুক্ত একটি চক্রের মধ্যে বিরতিপূর্ণ ভারী কাটা পর্যায়ে উপলব্ধ।এই সাধারণ যন্ত্রপাতি অপারেশন প্যাটার্ন মেলে.
ব্যবহৃত A06B-1408-B153 মূল্যায়ন করার সময় সবচেয়ে গুরুত্বপূর্ণ চেক কি?
ফ্রেট এবং জারা জন্য কীড শ্যাফট পরীক্ষা করুন, iMZ সেন্সর সমাবেশ অখণ্ডতা যাচাই, ঘূর্ণন প্রতিরোধ ভারসাম্য পরিমাপ, নিরোধক প্রতিরোধের পরীক্ষা,এবং পিছনের নিষ্কাশন নল ইন্টারফেস অবস্থা নিশ্চিত করুনবর্তমান মনিটরিং সহ বেঞ্চ টেস্টিং চূড়ান্ত যাচাইকরণ প্রদান করে।
