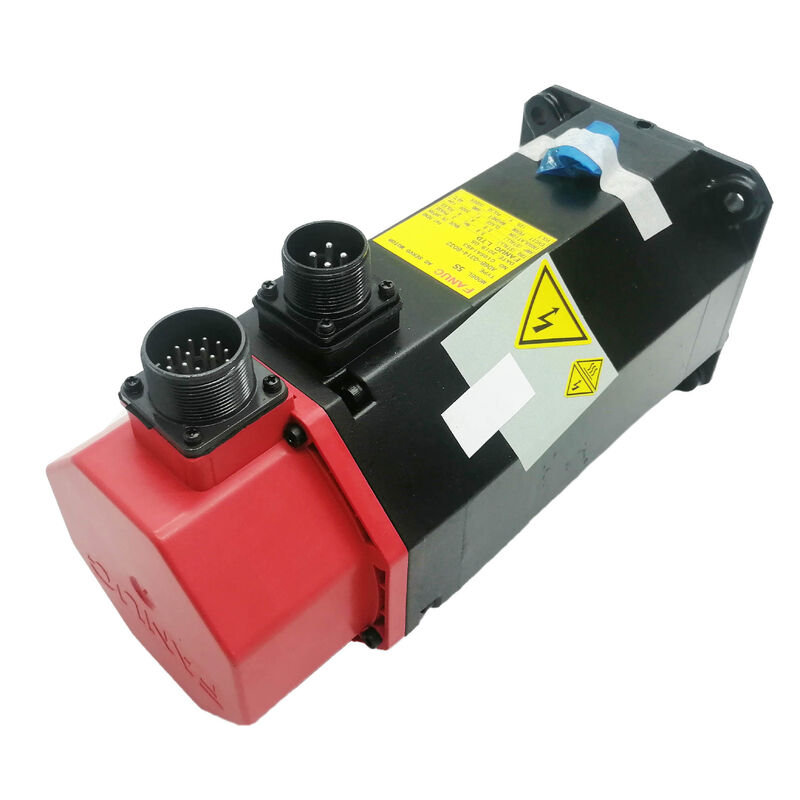

A06B-0373-B175 Fanuc এসি সার্ভো মোটর A06B0373B175 AO6B-O373-B175

FANUC A06B-0373-B175∙ আলফা 2/3000 এসি সার্ভো মোটর ∙ ২ এনএম / ৩০০০ আরপিএম / কোপযুক্ত শ্যাফ্ট / ইলেক্ট্রোম্যাগনেটিক ব্রেক

পার্ট নম্বরঃA06B-0373-B175

এছাড়াও অনুসন্ধান করা হয়েছে:A06B0373B175

নির্মাতাঃFANUC কর্পোরেশন (জাপান)

আলফা সিরিজের প্রেক্ষাপট

A06B-0373-B175 হল FANUC এর Alpha 2/3000 সার্ভো মোটর ∙ একটি 2 Nm, 3000 rpm মোটর রেড-ক্যাপ Alpha সিরিজ থেকে,১৯৯০-এর দশকের শুরু থেকে FANUC সিএনসি মেশিন টুলগুলিতে BM এবং BC সিরিজের প্রতিস্থাপনকারী প্রজন্মআলফা মোটরগুলি FANUC এর 16/18/21 এবং সম্পর্কিত নিয়ন্ত্রণ প্রজন্মের ব্যবহৃত MCC (মাল্টি-চ্যানেল কন্ট্রোলার) সার্ভো আর্কিটেকচারের জন্য ডিজাইন করা হয়েছিল।

2 এনএম অবিচ্ছিন্ন এবং 3000 rpm এ, এই মোটরটি ছোট থেকে মাঝারি মেশিন টুল অক্ষের জন্য আকারযুক্ত একটি একক অক্ষের এটিসি (স্বয়ংক্রিয় টুল চেঞ্জার) ড্রাইভ, একটি চিপ কনভেয়র সার্ভো, একটি ঘূর্ণন টেবিল সূচকীয় অক্ষ,অথবা একটি ছোট কোলস্টক ফিড যেখানে আলফা সিরিজের নিখুঁত এনকোডার ফিডব্যাক এবং কম্প্যাক্ট ফ্রেম আকারের সমন্বয় সঠিক ফিট.

A64 পরম পালস কোডার প্রতি ঘূর্ণন প্রতি 64,000 পালস প্রদান করে এবং শক্তি চক্রের মধ্যে পরম মাল্টি-ঘূর্ণন অবস্থান সংরক্ষণ করে।অক্ষ তার সঠিক অবস্থান অবিলম্বে রিপোর্ট করে ️ কোন হোমিং চক্র প্রয়োজনএটি এমন মেশিনগুলির জন্য একটি ব্যবহারিক সুবিধা যেখানে ঘন ঘন পাওয়ার সাইক্লিং হয় বা যেখানে উত্পাদন পুনরায় শুরু করার আগে একটি হারিয়ে যাওয়া অবস্থান রেফারেন্সের জন্য ম্যানুয়াল পুনরুদ্ধারের প্রয়োজন হয়।

কোনিযুক্ত শ্যাফ্ট এবং ব্রেক ️ B175 উপসর্গ যান্ত্রিকভাবে কী বোঝায়

B175 উপসর্গ দুটি যান্ত্রিক স্পেসিফিকেশন কোড করে যা এই মোটরটি কিভাবে একটি মেশিনে একীভূত হয় তা নির্ধারণ করেঃ

কীওয়ে সহ কনির শ্যাফ্ট:শ্যাফ্টটি শেষের দিকে কোণায় পরিণত হয় এবং একটি মেশিনযুক্ত কীওয়ে বহন করে।কোপযুক্ত শ্যাফ্টগুলি অক্ষীয়ভাবে হাব বোরে টানা হয় এবং একটি লকিং বাদামের সাহায্যে টানা হয় ✓ একটি স্ব-কেন্দ্রীভূত ফিট যা কেবল ঘর্ষণের উপর নির্ভর না করে রেডিয়াল এবং অক্ষীয় উভয় লোড পরিচালনা করে. কীওয়ে টর্ক প্রেরণ করে। এই সমন্বয় মেশিন টুল অক্ষগুলিতে সাধারণ যেখানে ইতিবাচক যান্ত্রিক ব্যস্ততা এবং নির্ভুল শ্যাফ্ট সেন্টারিং উভয়ই বিষয়।

ইলেক্ট্রোম্যাগনেটিক ব্রেক (প্রস্রাব-প্রয়োগ):ব্রেক ডিফল্টরূপে সক্রিয় করা হয় √ ব্রেক কয়েলটি বন্ধ হয়ে গেলে স্প্রিং ব্রেক প্যাডগুলিকে ডিস্কের বিরুদ্ধে ধরে রাখে।মোটর স্বাভাবিক অপারেশনের জন্য ব্রেক মুক্তির জন্য কয়েলকে শক্তি দেওয়া উচিত (সাধারণত 24V DC). এই নকশাটি নিশ্চিত করে যে শক্তি হ্রাস, ই-স্টপ, বা অ্যালার্ম অবস্থার ক্ষেত্রে ব্রেকটি স্বয়ংক্রিয়ভাবে প্রয়োগ করা হয়। এটি উল্লম্ব অক্ষ, কমন ফিড,এবং যে কোন ড্রাইভ যেখানে লোড একটি মহাকর্ষীয় উপাদান আছে এবং servo-অফ এ অনিয়ন্ত্রিত আন্দোলন বিপজ্জনক হবে.

মূল বৈশিষ্ট্যাবলী

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: কোন সার্ভো এম্প্লিফায়ারগুলি A06B-0373-B175 এর সাথে সামঞ্জস্যপূর্ণ?

আলফা 2/3000 A06B-6079 এবং A06B-6096 সিরিজের FANUC আলফা SVM (সার্ভো এম্প্লিফায়ার মডিউল) এর সাথে জোড়া দেয়।নির্দিষ্ট এসভিএম ক্ষমতা ড্রাইভ সিস্টেমের অক্ষ কনফিগারেশনের উপর নির্ভর করে A06B-6079-H201 (SVM2-12/12) এবং A06B-6096-H201 এই মোটর আকারের জন্য সাধারণ জোড়া।নিশ্চিত করুন যে এম্প্লিফায়ারের বর্তমান ২.৬ এ মোটরের বর্তমানকে কভার করে।

প্রশ্ন 2: ড্রাইভ সক্ষম হলে ব্রেকটি মুক্তি পায় না। 24 ভি ব্রেক কয়েল সরবরাহ মোটর সংযোগকারীতে নিশ্চিত করা হয়েছে। ব্রেকটি ত্রুটিযুক্ত?

মোটর সংযোগকারী 24V নিশ্চিত সঙ্গে, ব্রেক কয়েল ব্যর্থ হতে পারে খোলা সার্কিট ∙ কোন বর্তমান, কোন চৌম্বকীয় ক্ষেত্র, ব্রেক stays প্রয়োগ।মটরের ব্রেক কয়েল টার্মিনাল জুড়ে প্রতিরোধের পরিমাপ করুন (বিচ্ছিন্ন 24V সহ). একটি সুস্থ ব্রেক কয়েল সাধারণত 15 ̊30 Ω পরিমাপ করে। খোলা সার্কিট বা উল্লেখযোগ্যভাবে পরিসীমা বাইরে একটি ব্যর্থ ব্রেক কয়েল নিশ্চিত করে।

প্রশ্ন ৩ঃ কোপযুক্ত শ্যাফ্ট হাব অপসারণের পরে, শ্যাফ্টের পৃষ্ঠায় ফ্রেটিং চিহ্ন দেখা যায়। এটি মোটরকে প্রভাবিত করে?

একটি কোপযুক্ত শ্যাফ্টে হালকা fretting কসমেটিক এবং মোটর কর্মক্ষমতা প্রভাবিত করে না।যদি fretting কোপ ফিট প্রভাবিত করার জন্য যথেষ্ট গভীর হয় ঘনিষ্ঠভাবে বসতে থেকে হাব প্রতিরোধ শ্যাফ্ট পৃষ্ঠ একটি যোগ্যতাসম্পন্ন মোটর মেরামতের কোম্পানী দ্বারা হালকা পোষাক প্রয়োজন হতে পারে পুনরায় ইনস্টল করার আগেকখনোই এমন হাব ব্যবহার করবেন না যেটা কোপারের উপর ঝাঁকুনি দেয়।

প্রশ্ন ৪ঃ A64 এনকোডার এলার্ম উচ্চ পরিবেশে তাপমাত্রায় মাঝে মাঝে প্রদর্শিত হয়। সম্ভবত কি?

কম্পোনেন্টের তাপমাত্রা বৃদ্ধি হওয়ার সাথে সাথে সংযোগকারী যোগাযোগের প্রতিরোধের সাথে সম্পর্কিত বিরতিপূর্ণ এনকোডার অ্যালার্ম।উভয় মোটর এবং পরিবর্ধক এ এনকোডার সংযোগকারী চেক করুন. অক্সিডেটেড বা সামান্য ক্ষয়প্রাপ্ত পরিচিতিগুলি তাপমাত্রায় উচ্চতর প্রতিরোধের আছে। পরিচিতিগুলি পরিষ্কার করুন এবং পুনরায় সেট করুন। যদি অ্যালার্মটি তখনই ঘটে যখন মোটর নিজেই গরম হয়,মোটরের ভিতরে এনকোডার ইলেকট্রনিক্স বিঘ্নিত হতে পারে.

প্রশ্নঃ A06B-0373-B175 এর দীর্ঘমেয়াদী উত্তরসূরি কি?

FANUC এর আলফা আই সিরিজ (αis বা αif) মোটরগুলি মূল আলফা সিরিজকে প্রতিস্থাপন করেছে। 2 এনএম / 3000 rpm স্পেসিফিকেশনের বর্তমান সমতুল্য A06B-0202 বা A06B-0371 সিরিজ αis মোটরগুলিতে পাওয়া যায়,A06B-6114 বা A06B-6124 এম্প্লিফায়ার জেনারেশনের SVM মডিউলগুলির সাথে যুক্ত. সরাসরি যান্ত্রিক প্রতিস্থাপনের জন্য শ্যাফ্ট এবং ফ্ল্যাঞ্জের মাত্রা নিশ্চিত করা প্রয়োজন some কিছু αi মোটর মূল আলফা রেড-ক্যাপ সিরিজের চেয়ে আলাদা ফ্ল্যাঞ্জ ফর্ম্যাট ব্যবহার করে।
