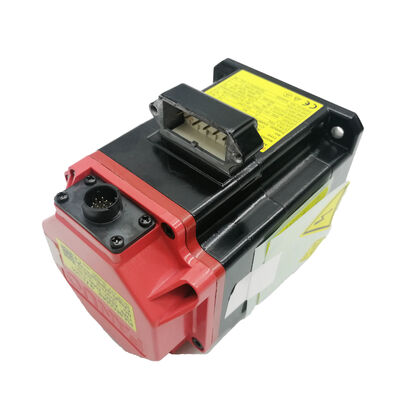

A06B-0061-B203 Fanuc এসি সার্ভো মোটর A06B0061B203 AO6B-OO6I-B2O3

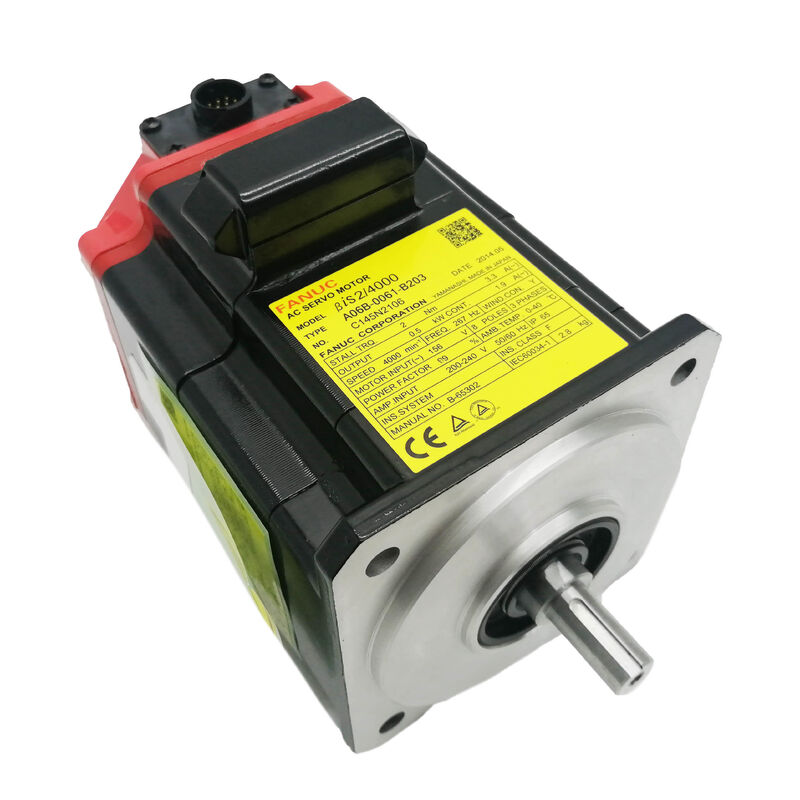

FANUC A06B-0061-B203∙ বিটা আইএস 2/4000 এসি সার্ভো মোটর ∙ 2 এনএম / 4000 আরপিএম / স্ট্রেইট কীড শ্যাফ্ট / b128iA এনকোডার

কমপ্যাক্ট সিএনসি অক্ষের জন্য একটি মিড-রেঞ্জের বিটা আইএস

A06B-0061-B203 হল FANUC-এর βiS 2/4000 2 Nm শ্রেণীর, 4,000 rpm বিটা আইএস সিরিজের মোটর।এটা CNC অক্ষের ধরনের যে ভারী কাটিয়া শক্তি প্রয়োজন না কিন্তু সঠিক প্রয়োজন জুড়ে, প্রতিক্রিয়াশীল অবস্থানঃ টুল ক্যারোসেল সূচক, কম্প্যাক্ট টার্নিং সেন্টারে সাব-অক্ষ ড্রাইভ, ছোট মেশিনিং সেন্টারে ফিড অক্ষ এবং মাল্টি-ফাংশন মেশিনে সহায়ক সার্ভো অবস্থান।

B203 কনফিগারেশনে ব্রেক ছাড়াই সোজা কীযুক্ত শ্যাফ্ট নির্দিষ্ট করা হয়েছে।সোজা কীযুক্ত শ্যাফ্টটি সংযোগে ইতিবাচক টর্ক ট্রান্সমিশন সরবরাহ করে √ কেবল ঘর্ষণের ক্ল্যাম্পিং শক্তির উপর নির্ভর করার পরিবর্তে কী লোড গ্রহণ করে, যা সেবা জীবন জুড়ে পুনরাবৃত্তি দিক বিপরীত এবং কম্পন লোড উপর আরো নির্ভরযোগ্য।

β128iA এনকোডার প্রতি ঘূর্ণায় 128 সিগন্যাল পিরিয়ড প্রদান করে, অবস্থান নিয়ন্ত্রণের জন্য উচ্চতর কার্যকর রেজোলিউশনে সার্ভো এম্প্লিফায়ার দ্বারা প্রক্রিয়াজাত।এটি একটি ইনক্রিমেন্টাল এনকোডার √ মেশিনটি উৎপাদন শুরু করার আগে প্রতিটি পাওয়ার-আপের পরে একটি রেফারেন্স-রিটার্ন (হোমিং) চক্র সম্পন্ন করতে হবেযদি অ্যাপ্লিকেশনটি হোমিং ছাড়াই পরম অবস্থানের প্রয়োজন হয়, তবে একটি পরম এনকোডার সহ একটি বিটা আইএস বৈকল্পিক সঠিক স্পেসিফিকেশন।

কোন ব্রেক অনুভূমিক অক্ষ এবং যন্ত্রপাতিগুলির জন্য সঠিক পছন্দ নয় যেখানে সার্ভো এম্প্লিফায়ারের বন্ধ অবস্থানের লুপটি মেশিনের স্বাভাবিক ক্রিয়াকলাপের সময় অক্ষকে বিশ্রামের মধ্যে রাখে।উল্লম্ব অক্ষ এবং মাধ্যাকর্ষণ-লোডযুক্ত স্লাইডগুলির জন্য স্প্রিং-প্রয়োগ করা 24V হোল্ডিং ব্রেক সহ সংশ্লিষ্ট ব্রেক ভেরিয়েন্ট (বি 503 উপসর্গ) প্রয়োজন.

মূল বৈশিষ্ট্যাবলী

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ মেশিনে প্রতিটা পাওয়ার-আপ এ হোমিং চক্রের প্রয়োজন হয়। এটি কি β128iA এনকোডার এর কারণে?

হ্যাঁ, β128iA একটি ইনক্রিমেন্টাল এনকোডার ∙ অবস্থান প্রতিটি পাওয়ার-আপ এ একটি রেফারেন্স পয়েন্ট থেকে ইমপ্লান্স গণনা করে নির্ধারিত হয়।অক্ষ রেফারেন্স সেট করার জন্য প্রতিটি শক্তি চক্রের পরে একটি হোমিং চক্র প্রয়োজন. বিটা আইএস ইনক্রিমেন্টাল এনকোডার মোটর দিয়ে নির্মিত মেশিনগুলির জন্য এটি স্বাভাবিক আচরণ। যদি কোনও হোমিং-চক্রের পরম অবস্থান প্রয়োজন হয় তবে একটি পরম এনকোডার সহ একটি বিটা আইএস বৈকল্পিক নির্দিষ্ট করুন।

প্রশ্ন ২ঃ সার্ভো বন্ধ থাকলে কি B203 (ব্রেক ছাড়াই) কনফিগারেশনটি অক্ষকে প্রভাবিত করে?

সার্ভো-অন এ, বন্ধ অবস্থানের লুপটি অক্ষকে সক্রিয়ভাবে বিশ্রামের মধ্যে রাখে। যখন সার্ভো বন্ধ হয় E-স্টপ এ, পরিকল্পিত সার্ভো-অফ, বা শক্তি হ্রাস Servo লক সরানো হয়।একটি অনুভূমিক বা ভারসাম্যপূর্ণ অক্ষের উপর একটি ব্রেকিং মুক্ত মোটর সর্ভো সক্রিয় ছাড়া অধিকাংশ যান্ত্রিক অবস্থার অধীনে পর্যাপ্ত অবস্থান রাখা হবেউল্লম্ব বা মহাকর্ষ-লোডযুক্ত অক্ষগুলিতে, প্রিং-প্রয়োগ করা ব্রেকযুক্ত B503 ভেরিয়েন্টটি পাওয়ারটি বন্ধ হয়ে গেলে অক্ষটি নিরাপদে ধরে রাখতে প্রয়োজন।

প্রশ্ন 3: কোন এম্প্লিফায়ার A06B-0061-B203 এর সাথে সামঞ্জস্যপূর্ণ?

βiS 2/4000 বিটা আইএস মোটরগুলির সাথে সামঞ্জস্যপূর্ণ সিরিজের FANUC বিটা এসভিইউ এবং এসভিএম এম্প্লিফায়ারগুলির সাথে জোড়া দেয়।নির্দিষ্ট এম্প্লিফায়ার মডেল ড্রাইভ সিস্টেমের অক্ষ সংখ্যা এবং বর্তমান কনফিগারেশন উপর নির্ভর করেনিশ্চিত করুন যে এম্প্লিফায়ারের রেট করা বর্তমান এই মোটরের 3.3A স্টল বর্তমানকে কভার করে।

Q4: শ্যাফ্ট একটি কীওয়ে আছে। কপলিং হাব অর্ডার করার সময় কীওয়ে মাত্রা নির্দিষ্ট করা উচিত?

βiS 2/4000 এর জন্য কীওয়ে মাত্রা এই মোটর ফ্রেমের আকারের জন্য FANUC এর বিটা সার্ভো মোটর নির্দেশিকা ম্যানুয়ালের স্পেসিফিকেশন অনুসরণ করে।এবং মটর নাম প্লেট বা FANUC মোটর স্পেসিফিকেশন শীট থেকে কীওয়ে গভীরতা মেশিনিং বা হাব অর্ডার করার আগে.

প্রশ্ন ৫ঃ এই মোটরটি কি সাধারণত খুচরা যন্ত্রাংশ হিসেবে রাখা হয়?

হ্যাঁ. βiS 2/4000 অক্ষ সহ একাধিক মেশিন চালানোর জন্য, ইনভেন্টরিতে একটি মিলিত প্রতিস্থাপন রাখা বাস্তব √ সার্ভো মোটর ব্যর্থতা দ্রুত উত্পাদন বন্ধ করতে পারেএবং মোটর স্পেসিফিকেশন (মডেল, এনকোডার, শ্যাফ্ট, ব্রেক) একটি পরামিতি পরিবর্তন ছাড়া কাজ করার জন্য একটি প্রতিস্থাপন জন্য সঠিকভাবে মিলে যেতে হবে।কীযুক্ত) একটি ভিন্ন মোটর এবং ব্রেক ছাড়া কনফিগার করা মেশিনে একটি সরাসরি প্রতিস্থাপন নয়.
