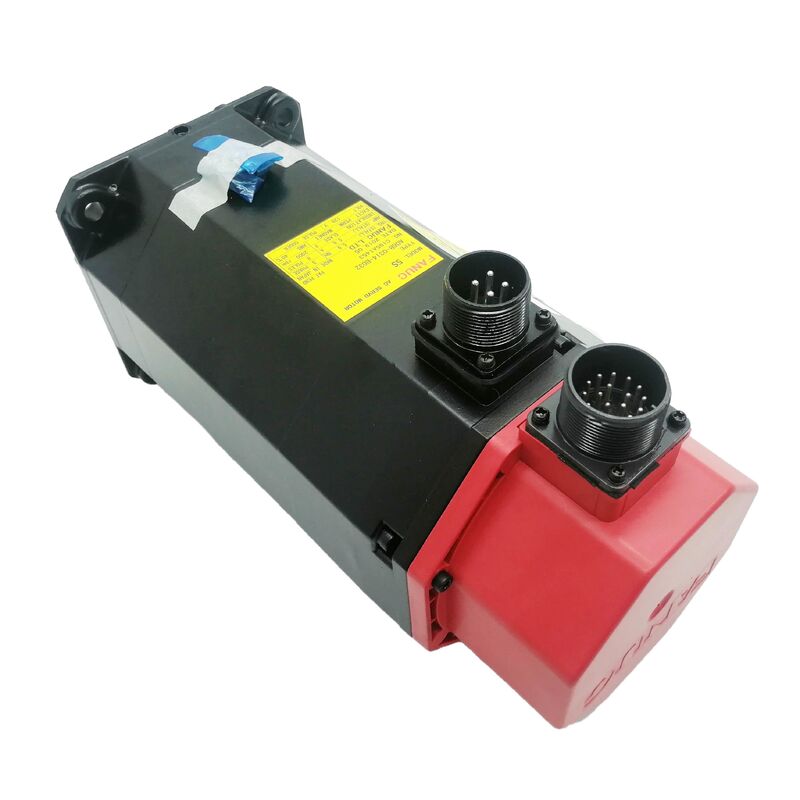

নতুন ফ্যানুক এসি সার্ভো মোটর A06B-0372-B588 AO6B-O372-B588 A06B0372B588

FANUC A06B-0372-B588∙ আলফা A2/2000 এসি সার্ভো মোটর ∙ ০.৪ কিলোওয়াট / ২ এনএম / ২০০০ আরপিএম / স্ট্রেইট শ্যাফ্ট / এ১০০০ এনকোডার

এ২/২০০০ এই মোটর কোথায় ফিট করে

A06B-0372-B588 হল FANUC-এর Alpha A2/2000 সার্ভো মোটর, সোজা শ্যাফ্ট, A1000 এনকোডার কনফিগারেশনে।এটি কমপ্যাক্ট সিএনসি অক্ষগুলি পরিচালনা করে যা একটি ছোট ফ্রেমে প্রকৃত মেশিন-ডুয়িং পারফরম্যান্সের প্রয়োজন: ছোট টার্নিং সেন্টার এবং মেশিনিং সেন্টারগুলিতে ফিড অক্ষ, ঘোরানো টেবিল ড্রাইভ, অবস্থান সেট,এবং সহায়ক সার্ভো পজিশন যেখানে প্রতিস্থাপন সঠিকভাবে সঠিক পেতে শারীরিকভাবে মাপসই যে কিছু খুঁজে চেয়ে বেশি গুরুত্বপূর্ণ.

A2 শ্রেণীর নামকরণ মানে 2 Nm অবিচ্ছিন্ন স্ট্যান্ডিং টর্ক ∙ মোটরটি তার তাপীয় নামকরণ ছাড়াই চালিত লোডের অধীনে সরবরাহ করে এমন টর্ক।16 এনএম সর্বোচ্চ টর্ক দ্রুত অবস্থান চক্র সময় ত্বরণ transients জন্য হেডরুম প্রদান করে

মূল বৈশিষ্ট্যাবলী

এনকোডার এবং শ্যাফট ∙ অর্ডার দেওয়ার আগে যা নিশ্চিত করতে হবে

এ১০০০ এনকোডার হল একটি ইনক্রিমেন্টাল প্রকার যা প্রতি ঘূর্ণায় ১,০০০ সিগন্যাল পিরিয়ড প্রদান করে। ফ্যানুকের সার্ভো এম্প্লিফায়ার ইলেকট্রনিক্স এই গণনাকে উচ্চতর কার্যকর রেজোলিউশনে গুণ করে। মূল প্রভাবঃA1000 এনকোডারটি মেশিনের প্রতিটি পাওয়ার-আপ এ একটি রেফারেন্স-রিটার্ন (হোমিং) চক্রের প্রয়োজন যাতে অক্ষের অবস্থানের রেফারেন্স পুনরায় স্থাপন করা যায়যদি ইনস্টল করা মেশিনটি হোমিং ছাড়াই পরম অবস্থানের উপর নির্ভর করে তবে একটি পরম এনকোডার সহ মোটর ভেরিয়েন্টের প্রয়োজন হয়।

সোজা শ্যাফ্ট হল অন্য নিশ্চিতকরণ পয়েন্ট। শ্যাফ্ট স্টাইল সংযোগ নির্ধারণ করেঃ একটি সোজা শ্যাফ্ট সহ একটি মোটর একটি ঘর্ষণ-ক্ল্যাম্প সংযোগ হাবের সাথে মিলিত হয়;একটি কোপযুক্ত-শ্যাফ্ট মোটরের জন্য সম্পূর্ণ ভিন্ন হাব ডিজাইন প্রয়োজন. প্রতিস্থাপন কাজের ক্ষেত্রে, শ্যাফ্টের ধরণের মিশ্রণের অর্থ হ'ল মোটরটি বিদ্যমান যান্ত্রিক ইন্টারফেসের সাথে শারীরিকভাবে ফিট হয় না। অর্ডার দেওয়ার আগে ইনস্টল করা মোটরের শ্যাফ্টের ধরনটি তার নামপ্লেট থেকে নিশ্চিত করুন।

A06B-0372 পরিবারের মধ্যে, সংলগ্ন উপসর্গ রূপগুলি এনকোডার প্রকার, শ্যাফ্ট স্টাইল বা ব্রেক কনফিগারেশনে পৃথক। B588 সরাসরি শ্যাফ্ট এবং ব্রেক ছাড়াই A1000 এনকোডার নির্দিষ্ট করে।একটি প্রতিস্থাপন উৎস আগে ইনস্টল করা মোটর সম্পূর্ণ উপসর্গ নিশ্চিত করুন.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: কোন এম্প্লিফায়ারগুলি A06B-0372-B588 এর সাথে সামঞ্জস্যপূর্ণ?

A06B-0372 আলফা A2/2000 সিরিজটি A06B-6079 এবং A06B-6096 পরিবারের FANUC আলফা SVM সার্ভো এম্প্লিফায়ার মডিউলগুলির সাথে জুড়ি দেয়।বিশেষ SVM বৈকল্পিক ড্রাইভ সিস্টেমের অক্ষ কনফিগারেশন উপর নির্ভর করে. নিশ্চিত করুন যে এম্প্লিফায়ারের নামমাত্র বর্তমান মোটরের 2.2A স্টল বর্তমানের প্রয়োজনীয়তা পূরণ করে।

প্রশ্ন 2: মোটর A06B-0372-B588 দ্বারা প্রতিস্থাপিত হওয়ার পরে অক্ষটি নিম্নলিখিত ত্রুটি দেখায়। কী পরীক্ষা করা উচিত?

মোটর সুইচিংয়ের পরে নিম্নলিখিত ত্রুটিটি সাধারণত সার্ভো এম্প্লিফায়ারের মোটর টাইপ প্যারামিটারটি ইনস্টল করা মোটরের সাথে মেলে না।অথবা এনকোডার ক্যাবলটি সম্পূর্ণরূপে এম্প্লিফায়ারের ফিডব্যাক সংযোজকটিতে বসানো নেই. সিএনসিতে মোটর টাইপ প্যারামিটারটি A2/2000 আলফা ক্লাসের সাথে মেলে তা যাচাই করুন এবং এনকোডার সংযোগকারীটিতে কোনও বাঁকা বা দূষিত পিন নিশ্চিত করুন।

প্রশ্ন ৩ঃ A1000 এনকোডার কি পরম নাকি ধ্রুবক?

ইনক্রিমেন্টাল. A1000 প্রতিটি পাওয়ার-আপ এ একটি রেফারেন্স-রিটার্ন চক্র প্রয়োজন অক্ষ অবস্থান রেফারেন্স প্রতিষ্ঠা করার জন্য. যদি মেশিন একটি হোমিং চক্র ছাড়া পাওয়ার-আপ এ পরম অবস্থান প্রয়োজন,FANUC পরম পালস কোডার সহ মোটর ভেরিয়েন্ট প্রয়োজনঅর্ডার করার আগে ইনস্টল করা মেশিনের হোমিং আচরণ নিশ্চিত করুন।

প্রশ্ন 4: A06B-0372-B588 এর মধ্যে একটি ব্রেক আছে কি?

না, B588 উপসর্গ কোন ব্রেক উল্লেখ করে না। সার্ভো এম্প্লিফায়ারের বন্ধ অবস্থানের লুপ স্বাভাবিক অপারেশনের সময় অক্ষকে বিশ্রামে রাখে।উল্লম্ব অক্ষ বা মাধ্যাকর্ষণ-লোডযুক্ত যন্ত্রপাতিগুলির জন্য যা সার্ভো বন্ধ থাকলে যান্ত্রিক ধরে রাখার প্রয়োজন, সংশ্লিষ্ট B উপসর্গ দিয়ে ব্রেক ভেরিয়েন্ট উল্লেখ করুন।

প্রশ্নঃ A06B-0372-B588 এর উৎস কোথায়?

FANUC আলফা A2/2000 মোটরগুলি সিএনসি পরবর্তী বাজারের মাধ্যমে ¢ নতুন উদ্বৃত্ত, পরীক্ষিত পুনর্নির্মাণ এবং মোটর পুনর্নির্মাণ পরিষেবাদির মাধ্যমে উপলব্ধ। B588 প্রত্যয়টি নিশ্চিত করুন (সোজা শ্যাফ্ট, A1000,কোন ব্রেক) ইনস্টল করা মোটর নাম প্লেট থেকে অর্ডার করার আগেপুনর্নির্মাণের প্রক্রিয়াতে পুনর্নির্মাণ করা মোটরগুলির মধ্যে এনকোডার সমন্বয় যাচাইকরণ অন্তর্ভুক্ত করা উচিত।
