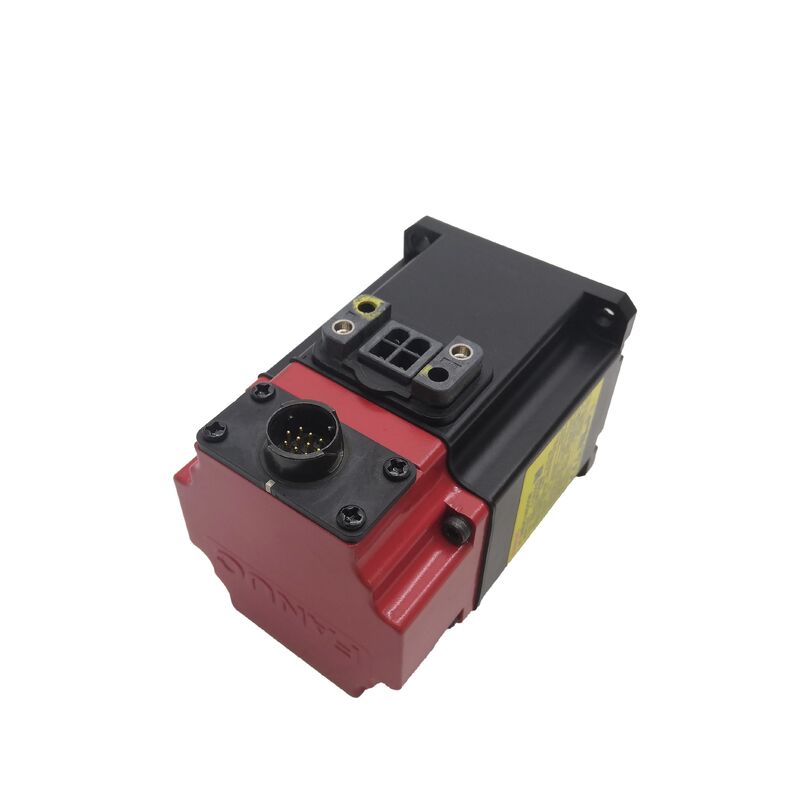

Fanuc A06B-0372-B171 আলফা সিরিজ এসি সার্ভো মোটর
α2/2000 -- 0.4kW, ট্যাপার শ্যাফ্ট, ব্রেক, সিরিয়াল সি এনকোডার
পার্ট নম্বরঃA06B-0372-B171
সিরিজ:ALPHA এসি সার্ভো মোটর
মডেলঃα2 / 2000
কনফিগারেশনঃকোপযুক্ত শ্যাফ্ট (স্ট্যান্ডার্ড), স্প্রিং-অ্যাপ্লাইড ব্রেক, সিরিয়াল সি ইমপ্লাস কোডার (40,000 পিপিআর), আইপি 67
অবস্থা:নির্মাতার দ্বারা বন্ধ -- পুনর্নির্মাণ এবং অতিরিক্ত স্টক উপলব্ধ
অবস্থা:পুনর্নির্মাণ / অতিরিক্ত
পণ্যের সংক্ষিপ্ত বিবরণ
Fanuc A06B-0372-B171 একটি কম্প্যাক্ট ALPHA সিরিজ এসি সার্ভো মোটর যা একটি কোপযুক্ত শ্যাফ্ট, ইন্টিগ্রেটেড স্প্রিং-প্রয়োগ করা ব্রেক এবং অবস্থান এবং গতি প্রতিক্রিয়া জন্য সিরিয়াল সি ইমপ্লাস কোডার বৈশিষ্ট্যযুক্ত। 0 এ রেট করা হয়েছে।4 kW ধ্রুবক আউটপুট 2 Nm স্ট্যান্ড টর্ক এবং 2,000 RPM সর্বোচ্চ বেগ, এই মোটর ছোট, উচ্চ-চক্র গৌণ অক্ষ জন্য মেশিন টুলস এবং স্বয়ংক্রিয়তা সরঞ্জাম যেখানে কম্প্যাক্ট মাত্রা, ব্যর্থতা-নিরাপদ অবস্থান রাখা,এবং নির্ভরযোগ্য প্রতিক্রিয়া অপরিহার্য.
টেকনিক্যাল স্পেসিফিকেশন
| নামমাত্র আউটপুট | 0.4 কিলোওয়াট |
| স্টল টর্চ | ২ এনএম |
| স্টল বর্তমান | প্রায় ৩.৫ এ |
| নামমাত্র বর্তমান | 2.২ এ |
| মোটর ভোল্টেজ | ১২০ ভোল্ট (তিন-ফেজ) |
| নামমাত্র ফ্রিকোয়েন্সি | ১৩৩ হার্জ |
| সর্বাধিক গতি | 2,000 RPM |
| এনকোডার | সিরিয়াল সি পলস কোডার -- ৪০,০০০ পিপিআর (A860-0356-T101) |
| শ্যাফ্টের ধরন | কোপযুক্ত (স্ট্যান্ডার্ড) |
| ব্রেক | স্প্রিং-অ্যাপ্লাইড, 90V DC |
| প্রবেশ সুরক্ষা | আইপি ৬৭ |
| আইসোলেশন ক্লাস | এফ |
| সিরিজ | ALPHA -- α2/2000 |
| অবস্থা | নির্মাতার দ্বারা বন্ধ |
কমপ্যাক্ট টর্ক পারফরম্যান্স
α2 টর্ক ক্লাসটি স্ট্যান্ডার্ড ALPHA সার্ভো মোটর লাইন আপের মধ্যে সবচেয়ে ছোট প্রতিনিধিত্ব করে, এটি হালকা ফিড অক্ষ লোড, কম্প্যাক্ট ঘূর্ণন টেবিল, টুল ম্যাগাজিন সূচক প্রক্রিয়া,ছোট ছোট যন্ত্রপাতি মেশিনের উপ-অক্ষ২.২ এ নামমাত্র বর্তমানের চাহিদার সাথে, এই মোটরটি এসভিএম১-১২ এম্প্লিফায়ার মডিউলের সাথে দক্ষতার সাথে জোড়া দেয়।
কোপযুক্ত শ্যাফ্ট ডিজাইন
সুনির্দিষ্ট কোপযুক্ত শ্যাফ্ট একটি স্ব-কেন্দ্রীভূত হস্তক্ষেপ তৈরি করে যা সর্বোত্তম কাপলিং সারিবদ্ধতা এবং অবস্থান পুনরাবৃত্তিযোগ্যতার জন্য উপযুক্ত।এই প্রকৌশল বৈশিষ্ট্য মোটর 2 এনএম টর্ক ক্ষমতা এমনকি ধ্রুবক কর্মক্ষমতা নিশ্চিত, যদিও সঠিক ইনস্টলেশন টর্ক এবং পেশাদার অপসারণ পদ্ধতিগুলি শ্যাফ্টের অখণ্ডতা বজায় রাখার জন্য অপরিহার্য।
স্প্রিং-অ্যাপ্লাইড ব্রেকিং সিস্টেম
একটি ত্রুটি-নিরাপদ স্প্রিং-প্রয়োগ, বৈদ্যুতিকভাবে মুক্তিযুক্ত ব্রেক সিস্টেম যা শক্তি হ্রাস বা বন্ধের সময় স্বয়ংক্রিয়ভাবে সক্রিয় হয়।90V ডিসি ব্রেক সরবরাহ সহায়ক অবস্থান অক্ষ এবং সূচক যন্ত্রপাতি জন্য নির্ভরযোগ্য অবস্থান নিশ্চয়তা প্রদান করেক্ষতি রোধে ইনস্টলেশনের সময় সঠিক ভোল্টেজ যাচাইকরণ অত্যন্ত গুরুত্বপূর্ণ।
সিরিয়াল সি পলস কোডার
প্রারম্ভিক প্রজন্মের সিরিয়াল সি এনকোডার (A860-0356-T101) দিয়ে সজ্জিত যা প্রতি ঘূর্ণিতে 40,000 পালস সরবরাহ করে।এই ক্রমবর্ধমান এনকোডার স্টার্টআপ এবং নির্দিষ্ট পরিবর্ধক কনফিগারেশন এ হোমিং ক্রম প্রয়োজন. সিস্টেম সামঞ্জস্য বজায় রাখার জন্য এই সঠিক এনকোডার টাইপের সাথে সরাসরি প্রতিস্থাপন অত্যন্ত সুপারিশ করা হয়।
পরিবেশ সুরক্ষা
আইপি ৬৭ রেটযুক্ত হাউজিং ধুলো প্রবেশ এবং অস্থায়ী নিমজ্জন বিরুদ্ধে সম্পূর্ণ সুরক্ষা প্রদান করে,এই মোটরকে শীতল তরল কুয়াশা এবং পরিষ্কারের ক্রিয়াকলাপের সাথে চ্যালেঞ্জিং শিল্প পরিবেশের জন্য উপযুক্ত করে তোলেদীর্ঘ সেবা ইতিহাসের সাথে মোটরগুলির জন্য শ্যাফ সিলগুলির নিয়মিত পরিদর্শন করার পরামর্শ দেওয়া হয়।
ড্রাইভ ও কন্ট্রোল সামঞ্জস্য
Fanuc ALPHA সিরিজ SVM সার্ভো এম্প্লিফায়ারগুলির সাথে সামঞ্জস্যপূর্ণ, বিশেষত SVM1-12 মডিউল এবং সিরিজ 0, 0i, 15, 16, 18 এবং 21 সহ Fanuc CNC নিয়ন্ত্রণগুলির সাথে সংহত।সিরিয়াল সি এনকোডার সহ α2/2000 এর জন্য সঠিক প্যারামিটারাইজেশন অপারেশনের জন্য অপরিহার্য.
প্রায়শই জিজ্ঞাসিত প্রশ্ন
B171 এবং B175 এবং B177 ভেরিয়েন্টের মধ্যে পার্থক্য কী?
তিনটি বৈকল্পিক একই বৈদ্যুতিক স্পেসিফিকেশন ভাগ করে কিন্তু এনকোডার টাইপ ভিন্ন। B171 সিরিয়াল সি (40,000 পিপিআর) ব্যবহার করে,যখন B175 A64 পরম ব্যবহার করে এবং B177 I64 ইনক্রিমেন্টাল এনকোডার ব্যবহার করে (উভয় 64সরাসরি প্রতিস্থাপনের জন্য এম্প্লিফায়ার সামঞ্জস্যতা যাচাইকরণ এবং পরামিতি সমন্বয় প্রয়োজন।
আই৬৪ এর সাথে সিরিয়াল সি এনকোডার এর তুলনা কি?
সিরিয়াল সি ফ্যানুকের আগের ইন্টারফেস প্রোটোকল ব্যবহার করে ৪০,০০০ পিপিআর রেজোলিউশন সরবরাহ করে, যখন আই 64 পরবর্তী ইন্টারফেস প্রযুক্তির সাথে ৬৪,০০০ পিপিআর সরবরাহ করে। উভয়ই হোমিংয়ের প্রয়োজন হয়।সমালোচনামূলক ফ্যাক্টরটি হ'ল নির্দিষ্ট এনকোডার ইন্টারফেসের জন্য এম্প্লিফায়ার সমর্থন.
এই মোটরের জন্য কোন এম্প্লিফায়ার দরকার?
SVM1-12 (A06B-6096-H101) সার্ভো এম্প্লিফায়ার মডিউলটি α2/2000 এর জন্য নির্দিষ্ট করা হয়েছে।এম্প্লিফায়ারটি এই মোটর টাইপের জন্য সিরিয়াল সি এনকোডার দিয়ে প্যারামিটার করা উচিত এবং সিরিয়াল সি ইন্টারফেসের সমর্থনের জন্য যাচাই করা উচিতবিশেষ করে উন্নত সিস্টেমে।
কেন ব্রেক ভোল্টেজ ইনস্টলেশনের সময় সমালোচনামূলক?
৯০ ভোল্ট ডিসি ব্রেক স্পেসিফিকেশন কঠোরভাবে অনুসরণ করা উচিত। নিম্ন ভোল্টেজ আংশিক সংযোগ এবং তাপীয় ক্ষতির কারণ হয়, যখন উচ্চতর ভোল্টেজ কয়েলটি পোড়ায়।সর্বদা মেশিনের ব্রেক সরবরাহ ভোল্টেজ পরীক্ষা করুন মোটর সংযোগ করার আগে.
ব্যবহৃত ইউনিটগুলির জন্য মূল পরিদর্শন পয়েন্টগুলি কী কী?
90V ডিসি দিয়ে ব্রেক ফাংশন পরীক্ষা করুন, ক্ষতির জন্য কোপার শ্যাফ্ট পরিদর্শন করুন, আইপি 67 শ্যাফ্ট সিলিং অবস্থা পরীক্ষা করুন, ক্ষয়ক্ষতির জন্য এনকোডার সংযোগকারী পরীক্ষা করুন, ফেজ ভারসাম্য জন্য উইন্ডিং প্রতিরোধের পরিমাপ করুন,এবং বিচ্ছিন্নতা প্রতিরোধের যাচাইসমন্বিত এম্প্লিফায়ার দিয়ে বেঞ্চ টেস্টিং সম্পন্ন হয়েছে।
