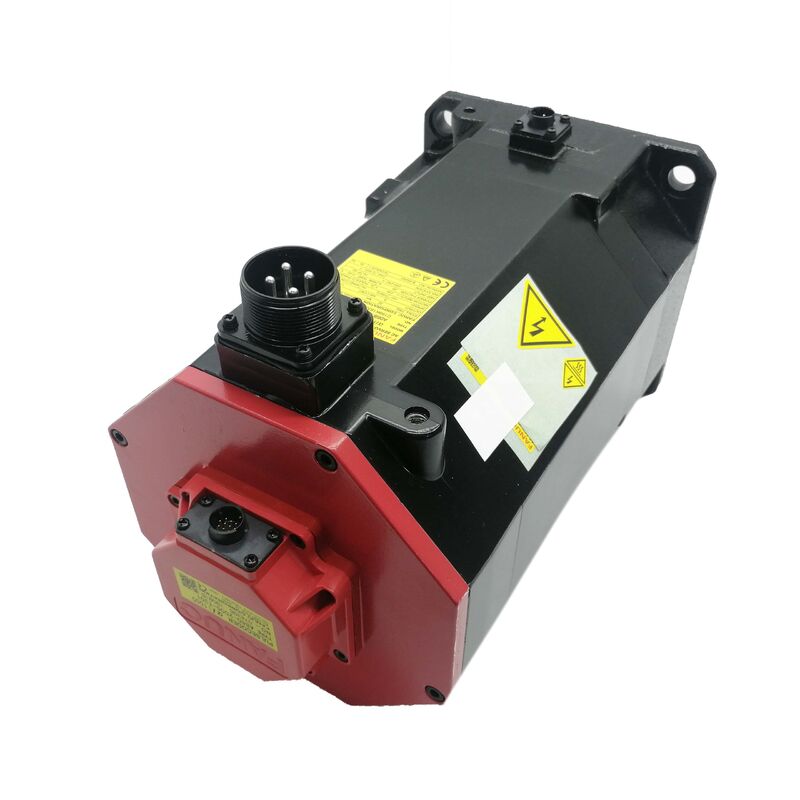

Fanuc এসি সার্ভো মোটর A06B-0371-B577
FANUC A06B-0371-B577 হল FANUC α সিরিজের একটি এসি সার্ভো মোটর, যা α1/3000 শ্রেণীতে নির্মিত হয়েছে, যা মেশিন টুল এবং গতি সিস্টেমের মধ্যে সুনির্দিষ্ট অক্ষ নিয়ন্ত্রণের জন্য স্থিতিশীল গতির প্রতিক্রিয়া প্রয়োজন,পুনরাবৃত্তিযোগ্য অবস্থানএই কনফিগারেশনে একটি সোজা শ্যাফ্ট এবং αI64 ইমপলস কোডার রয়েছে,এটি প্রতিস্থাপন অ্যাপ্লিকেশনের জন্য আদর্শ যেখানে মূল যান্ত্রিক ইন্টারফেস এবং ফিডব্যাক বিন্যাস সামঞ্জস্যপূর্ণ থাকা উচিত.
প্রধান পণ্যের বিশেষ উল্লেখ
| স্পেসিফিকেশন |
মূল্য |
| পণ্যের ধরন |
এসি সার্ভো মোটর |
| ব্র্যান্ড |
FANUC |
| পার্ট নম্বর |
A06B-0371-B577 |
| সিরিজ |
α সিরিজ |
| মডেল ক্লাস |
α1/3000 |
| শ্যাফ্টের ধরন |
সোজা শ্যাফ্ট |
| ব্রেক |
ব্রেক ছাড়াই |
| ডিটেক্টর |
αI64 পলস কোডার |
| নামমাত্র আউটপুট গতি |
৩০০০ মিনিট-১ |
| স্ট্যান্ডে নামমাত্র টর্চ |
1.0 এনএম |
| রোটার ইনার্টি |
0.00036 কেজি*মি2 |
| স্টল এ ক্রমাগত RMS বর্তমান |
2.২ এ (রিমস) |
| টর্চ কনস্ট্যান্ট |
0.44 এনএম/এ (আরএমএস) |
| ব্যাক ইএমএফ ধ্রুবক |
15.5 ভোল্ট / 1000 মিনিট -1 |
| রক্ষাকবচ প্রতিরোধের |
1.73 Ω |
| যান্ত্রিক সময় ধ্রুবক |
0.০১০ সেকেন্ড |
| তাপীয় সময় ধ্রুবক |
১৫ মিনিট। |
| স্ট্যাটিক ঘর্ষণ |
0.১০ এনএম |
| সর্বাধিক অনুমোদিত বর্তমান |
24 এ (শীর্ষ) |
| সর্বাধিক তাত্ত্বিক টর্ক |
৮ এনএম |
| সর্বোচ্চ তাত্ত্বিক ত্বরণ |
২২০০০ র্যাড/সেকেন্ড |
| ওজন |
2.8 কেজি |
| সুরক্ষা রেটিং |
আইপি৫৫ |
| প্রস্তাবিত পরিবেষ্টিত তাপমাত্রা |
৪০°সি বা তার কম |
পণ্যের সংক্ষিপ্ত বিবরণ
A06B-0371-B577 তুলনামূলকভাবে কম রোটর ইনার্টি এবং 1.0 এনএম নামমাত্র স্টল টর্ক সহ পূর্বাভাসযোগ্য গতিশীল আচরণের সাথে কমপ্যাক্ট সার্ভো মোটরগুলির প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য অনুকূলিত।এই মোটর অ্যাপ্লিকেশন যেখানে ত্বরণ মধ্যে excels, হ্রাস, এবং দিকনির্দেশক প্রতিক্রিয়া একটি বৃহত্তর মোটর বর্গ প্রয়োজন ছাড়া সঠিক থাকা প্রয়োজন।এবং প্রতিষ্ঠিত FANUC সিস্টেমে সুনির্দিষ্ট চালিত সমাবেশ.
ইনস্টলেশন এবং ব্যবহারের নির্দেশাবলী
FANUC এর α সিরিজের ম্যানুয়ালে জোর দেওয়া হয়েছে যে প্রকৃত ব্যবহারে মোটর সুরক্ষা শুধুমাত্র IP55 সুরক্ষা রেটিং নয়, সঠিক ইনস্টলেশন অনুশীলনের উপর নির্ভর করে।প্রধান ইনস্টলেশন বিবেচনাগুলির মধ্যে মোটর পৃষ্ঠকে কাটিয়া তরল এবং লুব্রিকেন্ট থেকে রক্ষা করা অন্তর্ভুক্ত, ক্যাবলগুলির মাধ্যমে মোটরের দিকে শীতল তরল রুটিং এড়ানো, এবং সংযোগকারীগুলি উপরের দিকে মুখোমুখি হলে ড্রিপ লুপ ব্যবহার করা। মেশিনের সংহতকরণের সময় শ্যাফট এলাকাটির যত্নশীল মনোযোগ প্রয়োজন,যেহেতু সিলিং কার্যকারিতা পরিবেশগত অবস্থার উপর নির্ভর করে এবং সঠিক তৈলাক্তকরণ বিন্যাস.
প্রায়শই জিজ্ঞাসিত প্রশ্ন
অফিসিয়াল FANUC তথ্য অনুযায়ী A06B-0371-B577 কোন ধরনের মোটর?
এটি এফএএনইউসি α সিরিজের এসি সার্ভো মোটর যা α1/3000 শ্রেণীর। এই বৈকল্পিকটিতে αI64 পালস কোডার সহ একটি সোজা শ্যাফ্ট রয়েছে, যা এটিকে যন্ত্রপাতি অ্যাপ্লিকেশনগুলির জন্য নির্ভুলতা সার্ভো বিভাগে রাখে।
A06B-0371-B577 একটি ব্রেক মোটর?
নং. এফএএনইউসি-র আ1/3000 পরিবারের জন্য অফিসিয়াল নামকরণ টেবিলে এই সোজা শ্যাফ্ট নন-ব্রেক কনফিগারেশনের থেকে পৃথকভাবে ব্রেক-সজ্জিত সংস্করণগুলি তালিকাভুক্ত করা হয়েছে।এই পার্থক্য প্রতিস্থাপন কাজের জন্য গুরুত্বপূর্ণ কারণ এটি যান্ত্রিক ফিট এবং অক্ষ ধরে রাখার কৌশল প্রভাবিত করে.
প্রধান পারফরম্যান্স স্পেসিফিকেশন কি?
মূল স্পেসিফিকেশনগুলির মধ্যে রয়েছে 3000 মিনিট -1 নামমাত্র আউটপুট গতি, 1.0 এনএম নামমাত্র টর্ক স্ট্যান্ডে, 2.2 এ আরএমএস স্ট্যান্ডে বর্তমান, 24 এ সর্বোচ্চ অনুমোদিত বর্তমান এবং 2.8 কেজি ওজন,যেমনটি FANUC এর অফিসিয়াল মোটর ডেটা শীট থেকে যাচাই করা হয়েছে.
এই মোটরের জন্য FANUC দ্বারা IP65 নিশ্চিত করা হয়েছে?
না. অফিসিয়াল α সিরিজ ম্যানুয়াল একক মোটর ইউনিটের জন্য IP55 হিসাবে সুরক্ষা ফর্ম উল্লেখ করে। বাস্তব বিশ্বের শীতল তরল বা তেল প্রতিরোধের সঠিক ক্যাবল রুটিং, সংযোগকারী ওরিয়েন্টেশন উপর নির্ভর করেএবং ইনস্টলেশন অনুশীলন.
এই মোটরটি প্রতিস্থাপনের জন্য অর্ডার করার আগে ব্যবহারকারীদের কী যাচাই করা উচিত?
ব্যবহারকারীদের সম্পূর্ণ পার্ট নম্বর, শ্যাফ্ট ফর্ম, ব্রেক অবস্থা, ডিটেক্টর টাইপ, এবং মেশিন-সাইড কাপলিং বিন্যাস নিশ্চিত করা উচিত। এই মডেলটি αI64 ইমপ্লাস কোডার সহ একটি সোজা শ্যাফ্ট রয়েছে,তাই বিভিন্ন কনফিগারেশন দেখাচ্ছে যে কোন মেশিন রেকর্ড মূল মোটর নাম প্লেট বা BOM বিরুদ্ধে যাচাই করা উচিত.
