A06B-0034-B577 Fanuc এসি সার্ভো মোটর A06B0034B577 AO6B-OO34-B577

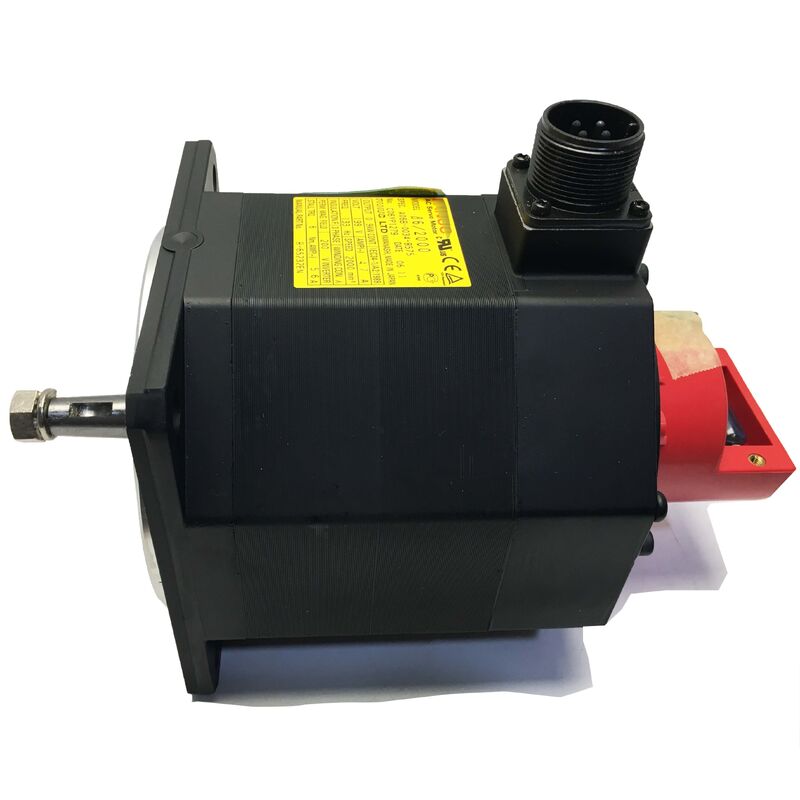

FANUC A06B-0034-B577∙ বিটা B6/2000 এসি সার্ভো মোটর ∙ ট্যাপার শ্যাফ্ট / i32b এনকোডার / 2000 rpm / IP67

B6/2000 ট্যাপার শ্যাফ্ট সহ B577 কনফিগারেশন

A06B-0034-B577 হ'ল FANUC এর B6/2000 সার্ভো মোটর, কোপার-শ্যাফ্ট, আই 32 বি এনকোডার কনফিগারেশনে। বি 6 নামকরণ এই মাঝারি ফ্রেমের বিটা মোটরের টর্ক ক্লাসকে চিহ্নিত করে। 11.2 কেজি এটি একটি শারীরিকভাবে উল্লেখযোগ্য মোটর যা সিএনসি অক্ষ ড্রাইভের জন্য ডিজাইন করা হয়েছে যা হালকা অবস্থান নির্ধারণের দায়িত্বের পরিবর্তে বাস্তব স্থায়ী লোড বহন করে.

কোপার শ্যাফ্ট এই বৈকল্পিকের সংজ্ঞায়িত যান্ত্রিক বৈশিষ্ট্য।কোপিয়ার জ্যামিতি স্ব-কেন্দ্রিক সংযোগ হাব হিসাবে এটি শ্যাফ্ট-শেষ থ্রেড মাধ্যমে একটি ড্রোল বোল্ট সঙ্গে খাদ উপর অক্ষীয় টানা হয়. হাব প্রতিবার একই জ্যামিতিক অবস্থানে বসে থাকে first প্রথম ইনস্টলেশনের সময় এবং প্রতিটি পরবর্তী রক্ষণাবেক্ষণ অপসারণ এবং পুনরায় ইনস্টলেশনের সময় এই পুনরাবৃত্তিযোগ্যতার মানে হল যে মোটর প্রতিস্থাপনের পরে অক্ষের কর্মক্ষমতা নতুন মোটর ইনস্টল করার মুহূর্ত থেকে পূর্বাভাসযোগ্য.

২,০০০ rpm সর্বোচ্চ গতিতে 199V/133Hz বৈদ্যুতিক স্পেসিফিকেশন সহ, B6/2000 শ্রেণিটি বিটা মোটর রেঞ্জের মাঝারি গতির শেষে কাজ করে।199V/133Hz হল একটি স্ট্যান্ডার্ড 200V এসি থ্রি-ফেজ নেটওয়ার্ক ইনপুট থেকে সার্ভো এম্প্লিফায়ার দ্বারা উত্পাদিত মোটর টার্মিনালের অবস্থা এই মোটরের জন্য ড্রাইভের আউটপুট পরামিতি, নেটওয়ার্ক সরবরাহের ভোল্টেজ নয়।

হাব ইনস্টলেশনঃশ্যাফ্টের শেষের গহ্বরের গহ্বর এবং একটি টানা বোল্ট ব্যবহার করে শ্যাফ্টের শ্যাফ্টের উপর অক্ষীয়ভাবে হাবটি টানুন। কখনই শ্যাফ্ট শ্যাফটে চাপ বা হ্যামার করবেন না।ইম্প্যাক্ট লোড সরাসরি i32b এনকোডার এবং পিছনের বিয়ারিংয়ের শ্যাফ্টের মাধ্যমে ভ্রমণ করে

মূল বৈশিষ্ট্যাবলী

i32b এনকোডার ️ ইনক্রিমেন্টাল, হোমিং প্রয়োজনীয়

i32b হল একটি ইনক্রিমেন্টাল এনকোডার যা গতি এবং অবস্থানের ফিডব্যাকের জন্য প্রতি ঘূর্ণিতে 32 সিগন্যাল পিরিয়ড সরবরাহ করে।সার্ভো এম্প্লিফায়ার অবস্থান নিয়ন্ত্রণের জন্য একটি উচ্চতর কার্যকর রেজোলিউশনে এই গণনা প্রক্রিয়াইনক্রিমেন্টাল টাইপ মানে অবস্থানটি প্রতিটি পাওয়ার-আপ এ একটি রেফারেন্স পয়েন্ট থেকে ইমপ্লান্ট গণনা করে নির্ধারিত হয়। উৎপাদন শুরু করার আগে একটি হোমিং চক্র প্রয়োজন।যদি মেশিন homing ছাড়া পাওয়ার আপ উপর পরম অবস্থান প্রয়োজন, একটি পরম এনকোডার সঙ্গে বিটা মোটর বৈকল্পিক সঠিক স্পেসিফিকেশন হয়

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ A06B-0034-B577 (কনপার শ্যাফ্ট) এবং A06B-0034-B177 (সোজা শ্যাফ্ট) এর মধ্যে পার্থক্য কী?

উভয়ই একই বৈদ্যুতিক স্পেসিফিকেশনের B6/2000 মোটর। B577 এর একটি কনিষ্ঠ শ্যাফ্ট রয়েছে; B177 এর একটি সোজা শ্যাফ্ট রয়েছে।শ্যাফ্টের ধরন সংযোগ ইন্টারফেস নির্ধারণ করে; একটি কীওয়ে খাঁজ সহ একটি হাবের জন্য B177 প্রয়োজন। অর্ডার করার আগে বিদ্যমান কাপলিং হার্ডওয়্যারটি নিশ্চিত করুন।

প্রশ্ন ২ঃ মেশিনটি প্রতিবার পাওয়ার-আপ করার সময় হোমিংয়ের প্রয়োজন হয়। এটি কি i32b এনকোডার এর কারণে?

হ্যাঁ. i32b একটি ইনক্রিমেন্টাল এনকোডার ¢ এটি প্রতিটি পাওয়ার-আপ এ একটি রেফারেন্স থেকে গণনা করে অবস্থান নির্ধারণ করে। উৎপাদন শুরু হওয়ার আগে মেশিনটি চালু হওয়ার প্রতিবার একটি হোমিং চক্র প্রয়োজন।এটি বেটা ইনক্রিমেন্টাল এনকোডার মোটর ব্যবহার করে মেশিনগুলির জন্য প্রত্যাশিত স্বাভাবিক আচরণহোমিং ছাড়া পরম অবস্থানের জন্য, একটি পরম এনকোডার সহ একটি মোটর বৈকল্পিক প্রয়োজন।

প্রশ্ন 3: কোপার শ্যাফ্ট হাবটি কীভাবে সঠিকভাবে ইনস্টল করা হয়?

মোটরের শ্যাফ্ট-শেষের গহ্বরযুক্ত গর্তটি একটি টানা বোল্ট (নাট + ওয়াশার) দিয়ে অক্ষীয়ভাবে হাবটি কোপারে টানুন।কখনোই চাপুন বা হ্যামার করুন না একটি কোপার শ্যাফ্টের উপর প্রভাব শক্তি সরাসরি এনকোডার ডিস্ক এবং পিছনের বিয়ারিংয়ে প্রেরণ করে, ক্ষতির কারণ যা সাধারণত কয়েক সপ্তাহ পরে ইনস্টলেশনের পরে অবিলম্বে না বরং কম্পনের অধীনে বিরতিপূর্ণ এনকোডার এলার্ম হিসাবে প্রদর্শিত হয়।

Q4: A06B-0034-B577 দিয়ে প্রতিস্থাপনের পরে, অক্ষটি নিম্নলিখিত ত্রুটি দেখায়। কি চেক করা উচিত?

সার্ভো এম্প্লিফায়ারের মোটর টাইপ প্যারামিটারটি B6/2000 স্পেসিফিকেশনের সাথে মেলে তা যাচাই করুন। প্যারামিটারগুলির অসামঞ্জস্য একটি ধ্রুবক নিম্নলিখিত ত্রুটি তৈরি করে।এছাড়াও নিশ্চিত এনকোডার তারের সম্পূর্ণরূপে এম্প্লিফায়ার এর ফিডব্যাক সংযোগকারী এ বসা হয় এবং যে তারের ঢাল সঠিকভাবে এম্প্লিফায়ার শেষ এ গ্রাউন্ড করা হয়. ইনস্টলেশনের পরে ট্যাপার শ্যাফ্টের ভুল সমন্বয় যান্ত্রিক ঘর্ষণ যোগ করে যা ত্রুটির পরে বৃদ্ধি পায় এবং সার্ভো লাভগুলি সামঞ্জস্য করার আগে পরীক্ষা করা উচিত।

প্রশ্ন 5: কোন সার্ভো এম্প্লিফায়ারগুলি A06B-0034-B577 এর সাথে সামঞ্জস্যপূর্ণ?

B6/2000 বিটা মোটর-সামঞ্জস্যপূর্ণ পরিবার থেকে FANUC বিটা এসভিইউ এবং এসভিএম সিরিজের সার্ভো এম্প্লিফায়ারগুলির সাথে জুড়ি দেয়। নির্দিষ্ট এম্প্লিফায়ার মডেলটি ড্রাইভ সিস্টেমের অক্ষের সংখ্যা এবং কনফিগারেশনের উপর নির্ভর করে।নিশ্চিত করুন এম্প্লিফায়ার এর নামমাত্র বর্তমান মাউন্ট করার আগে B6/2000 মোটর এর নামমাত্র বর্তমান জুড়ে.
