A06B-0034-B177 Fanuc এসি সার্ভো মোটর A06B0034B177 AO6B-OO34-BI77

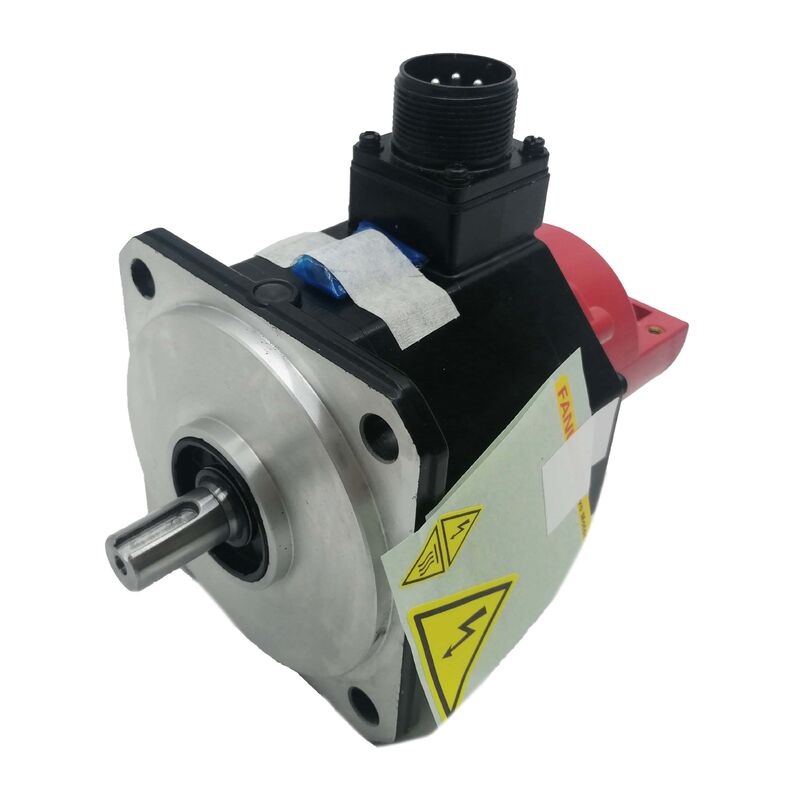

FANUC A06B-0034-B177∙ বিটা B6/2000 এসি সার্ভো মোটর ∙ সোজা কীড শ্যাফ্ট / স্প্রিং ব্রেক / আই৩২বি এনকোডার / আইপি৬৭

বি৬/২০০০ ০ ব্রেকযুক্ত মাঝারি ফ্রেম বিটা মোটর

A06B-0034-B177 হ'ল FANUC এর B6/2000 সার্ভো মোটর ∙ বিটা সিরিজের 2,000 rpm মোটরটি সোজা শ্যাফ্ট, ব্রেকযুক্ত, i32b এনকোডার কনফিগারেশনে।B6 নামকরণ মোটরের টর্ক ক্লাসকে চিহ্নিত করে: একটি মাঝারি ফ্রেম বিটা মোটর যা মাঝারি গতিতে মেশিন-ডুয়িং লোড পরিচালনা করতে অবিচ্ছিন্ন টর্ক আউটপুট সহ। 11.2 কেজি এটি একটি শারীরিকভাবে উল্লেখযোগ্য মোটর,মেশিনের অক্ষের জন্য আকারযুক্ত যা হালকা অবস্থানের দায়িত্বের পরিবর্তে বাস্তব যান্ত্রিক বোঝা বহন করে.

বিল্ট-ইন ব্রেক স্প্রিং দ্বারা প্রয়োগ করা হয় ∙ এটি ডিফল্টরূপে চালু হয় যখন 24 ভোল্ট ব্রেক কয়েলটি শক্তিযুক্ত হয় না, শ্যাফ্টটি লক করে রাখে।স্বাভাবিক সার্ভো অপারেশনের জন্য কয়েলকে চালিত করা প্রয়োজন (ব্রেক মুক্তি)সার্ভো-অফ, ই-স্টপ, বা পাওয়ার হ্রাসের সময়, কয়েলটি শক্তি হ্রাস করে এবং স্প্রিংটি অবিলম্বে শ্যাফ্টটি লক করে।

এই B177 কনফিগারেশন উল্লম্ব অক্ষ, কমন স্লাইড বা যে কোন প্রক্রিয়া যেখানে লোড একটি মহাকর্ষীয় উপাদান আছে এবং servo নিষ্ক্রিয় যখন মহাকর্ষ অধীনে সরানো হবে জন্য উপযুক্ত তোলে.অনুভূমিক অক্ষগুলিতে যেখানে শুধুমাত্র সার্ভো লক যথেষ্ট, ব্রেক-বিন্যাসটি সঠিক স্পেসিফিকেশন ′′ ব্রেকটি কার্যকরী সুবিধা ছাড়াই সার্কিট জটিলতা এবং রক্ষণাবেক্ষণ যুক্ত করে।

i32b এনকোডারটি ধারাবাহিক, গতি এবং অবস্থান ফিডব্যাকের জন্য প্রতি ঘূর্ণিতে 32 সিগন্যাল পিরিয়ড সরবরাহ করে।এই অবস্থান রেফারেন্স প্রতিষ্ঠা করার জন্য প্রতিটি মেশিন পাওয়ার-আপ এ একটি রেফারেন্স-রিটার্ন (হোমিং) চক্র প্রয়োজনএই চক্র শেষ না হওয়া পর্যন্ত মেশিন উৎপাদন শুরু করতে পারবে না।

আইপি৬৭ মেশিন টুল পরিবেশের জন্য সিলড

আইপি 67 সম্পূর্ণ ধূলিকণার বহির্ভূত এবং 30 মিনিটের জন্য এক মিটার পর্যন্ত অস্থায়ী জল নিমজ্জন নিশ্চিত করে।এবং পরিষ্কারের অপারেশন স্বাভাবিক অপারেশনের অংশ, এই সুরক্ষা রেটিংটি অক্ষ সার্ভো মোটরগুলির জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন। শ্যাফ্টের অনুপ্রবেশের পয়েন্টের মাধ্যমে তরল প্রবেশের বিরুদ্ধে সামনের লেয়ারিংয়ে শ্যাফ্ট তেল সিলিং সুরক্ষা যোগ করে।

মূল বৈশিষ্ট্যাবলী

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: অক্ষটি সক্ষম হলে ব্রেকটি মুক্তি পায় না। 24 ভি কয়েল সরবরাহটি সংযোগকারীতে নিশ্চিত করা হয়েছে। ব্রেকটি ত্রুটিযুক্ত?

24V নিশ্চিত হলে, ব্রেক কয়েল টার্মিনাল জুড়ে প্রতিরোধের পরিমাপ করুন (24V সংযোগ বিচ্ছিন্ন) । একটি স্বাস্থ্যকর স্প্রিং-প্রয়োগ করা ব্রেক কয়েল সাধারণত মোটর ফ্রেমের উপর নির্ভর করে 1550 Ω পরিসরে পড়ে।ওপেন সার্কিট একটি ব্যর্থ কয়েল নিশ্চিতযদি প্রতিরোধের পরিসীমা মধ্যে থাকে কিন্তু ব্রেক চালিত থাকে, ডিস্ক মধ্যে যান্ত্রিক বাঁধাই ‡ দূষণ বা একটি ধরা স্প্রিং ‡ মুক্তি প্রতিরোধ করা হয়।

প্রশ্ন ২ঃ মেশিনটি প্রতি পাওয়ার-আপের সময় একটি হোমিং চক্রের প্রয়োজন। এটি কি i32b এনকোডার এর কারণে?

হ্যাঁ. i32b ইনক্রিমেন্টাল ¢ এটি পাওয়ার-অন থেকে ইমপ্লান্ট গণনা করে কিন্তু এর কোন পরম অবস্থান মেমরি নেই। উৎপাদন শুরু করার আগে রেফারেন্স প্রতিষ্ঠার জন্য একটি হোমিং চক্র প্রয়োজন।যদি মেশিন homing ছাড়া পাওয়ার আপ নিখুঁত অবস্থান প্রয়োজন, নিখুঁত এনকোডার সহ একটি বিটা মোটর ভেরিয়েন্ট নির্দিষ্ট করুন।

প্রশ্ন 3: A06B-0034-B177 একটি অনুভূমিক অক্ষ যেখানে একটি ব্রেক প্রয়োজন হয় না ব্যবহার করা যেতে পারে?

মোটর একটি অনুভূমিক অক্ষের উপর কাজ করে, কিন্তু ব্রেক সার্কিট এখনও অপারেশন চলাকালীন ব্রেক মুক্তি রাখা 24V প্রয়োজন। যদি একটি ব্রেক প্রয়োজন হয় না,ব্রেক ছাড়া ভেরিয়েন্ট নির্দিষ্ট করে ব্রেক কয়েল সার্কিট বাদ দেয়, পিএলসিতে এমবিআর ইন্টারলক, এবং রক্ষণাবেক্ষণের সময়সূচী থেকে পর্যায়ক্রমিক ব্রেক পরিদর্শন। অনুভূমিক অক্ষের জন্য ব্রেক ছাড়াই বৈকল্পিকটি সহজ এবং সঠিক স্পেসিফিকেশন।.

প্রশ্ন 4: A06B-0034-B177 ইনস্টল করার পরে, অক্ষটি বিশ্রামের সময় একটি ছোট অবস্থান ড্রাইভ দেখায়। কি চেক করা উচিত?

Small drift at rest with a brake-equipped motor on a horizontal axis first warrants checking whether the brake is fully releasing — a partially applied brake creates a mechanical resistance that appears as apparent position drift to the servo loop. সার্ভো সক্ষম করে ব্রেক সংযোগকারীটিতে 24V উপস্থিত রয়েছে তা নিশ্চিত করুন। যদি ব্রেকটি সম্পূর্ণরূপে মুক্তি পায় তবে সার্ভো এম্প্লিফায়ারের মোটর টাইপ প্যারামিটারটি B6/2000 স্পেসিফিকেশনের সাথে মেলে কিনা তা পরীক্ষা করুন।

প্রশ্নঃ A06B-0034-B177 এর উৎস কোথায়?

FANUC বিটা সিরিজের মোটর পরবর্তি বাজারের মাধ্যমে ¢ নতুন উদ্বৃত্ত, পরীক্ষিত পুনর্নির্মাণ এবং মোটর পুনর্নির্মাণ সেবা।ইনস্টল করা মোটরের নাম প্লেট থেকে B177 (সোজা শ্যাফ্ট + ব্রেক + i32b) সহ সম্পূর্ণ অংশ নম্বরটি নিশ্চিত করুনব্রেক ফাংশন এবং এনকোডারের অবস্থা উভয়ই কোনও গ্রহণযোগ্য পরীক্ষায় যাচাই করা উচিত।
