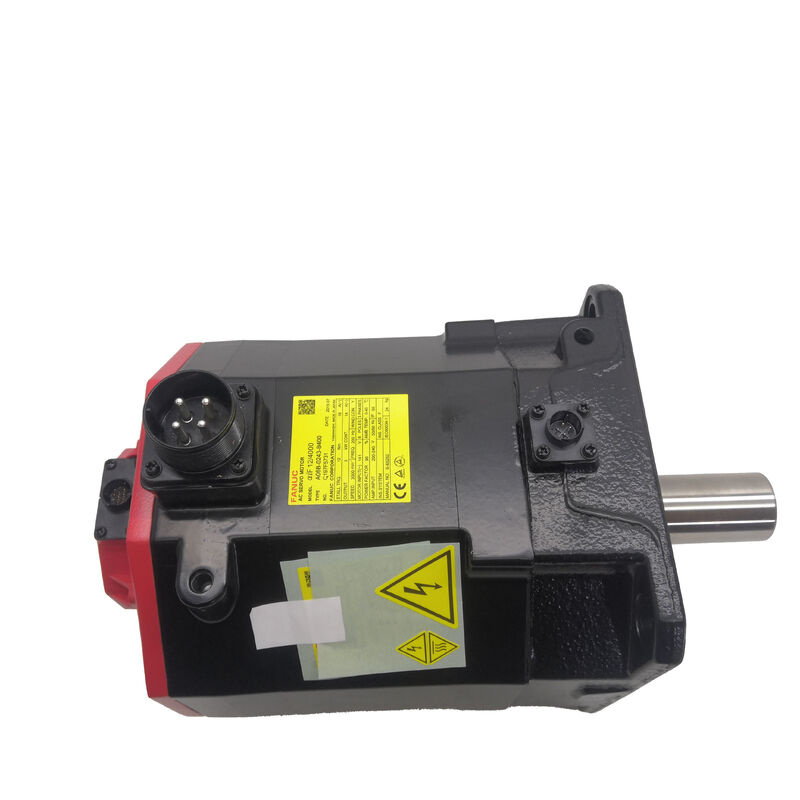

Fanuc এসি সার্ভো মোটর A06B-0243-B400 A06B0243B400 AO6B-O243-B4OO

FANUC A06B-0243-B400∙ আলফা আইএফ 12/4000 এসি সার্ভো মোটর ∙ 2.5 কিলোওয়াট / 12 এনএম / 24 ভিডিসি ব্রেক / স্ট্রেইট শ্যাফ্ট

AiF 12/4000 ️ যেখানে 12 Nm এবং 3000 rpm intersect

A06B-0243-B400 হল FANUC-এর AiF 12/4000 সার্ভো মোটর, যা 3,000 rpm পর্যন্ত, 2.5 kW আউটপুটের সাথে 12 Nm স্টল টর্ক দেয়। The AiF designation identifies the Alpha iF (flange-mount) series — the motor family matched to FANUC's Alpha i servo amplifier architecture and used across the 16i/18i/21i and 0i CNC platform generation.

12 এনএম স্টল টর্কে, এই মোটরটি সার্ভো অক্ষের ধরণটি পরিচালনা করে যা সত্যিকারের টেকসই টর্কের ক্ষমতা প্রয়োজনঃ সিএনসি টার্ন টাওয়ার ড্রাইভ, উল্লম্ব মেশিনিং সেন্টার জেড-অক্ষের ফিড, ঘূর্ণন টেবিল ইনপুট,এবং প্রেস এবং স্ট্যাম্পিং ফিড অক্ষ যেখানে মাঝারি গতি এবং প্রকৃত টর্ক ক্ষমতা উভয় প্রয়োজন হয়৩,০০০ rpm সর্বোচ্চ গতি এবং ২.৫ কিলোওয়াট আউটপুট এটিকে AiF পরিবারের মধ্য পরিসরে রাখে।

২৪ ভোল্টের ডিসি ব্রেক এই ভেরিয়েন্টে একটি গুরুত্বপূর্ণ স্পেসিফিকেশন।ইনস্টল করা মোটরের লেবেল থেকে নিশ্চিত করুন যে ব্রেকটি স্প্রিং-প্রয়োগ করা হয়েছে কিনা (পুনরায় চালু করা হয়েছে ডিফল্টরূপে পাওয়ার-অফ ¢ স্ট্যান্ডার্ড উল্লম্ব অক্ষের জন্য) বা টার্গেট-টু-রিলেস টাইপ. উল্লম্ব অক্ষ এবং মাধ্যাকর্ষণ-লোডযুক্ত প্রক্রিয়াগুলির জন্য, স্প্রিং-প্রয়োগ করা সঠিক ব্রেক টাইপ। B400 উপসর্গটি সোজা শ্যাফ্ট, ব্রেক-সজ্জিত,A06B-0243 সিরিজের মধ্যে এই বৈকল্পিকের A1000 এনকোডার কনফিগারেশন.

A1000 / AiA1000 এনকোডার

A1000/AiA1000 pulsecoder একটি ইনক্রিমেন্টাল এনকোডার টাইপ। প্রতিটি মেশিন পাওয়ার-আপ এ, উত্পাদন শুরু করার আগে অক্ষ অবস্থান রেফারেন্স প্রতিষ্ঠা করার জন্য একটি রেফারেন্স-রিটার্ন চক্র প্রয়োজন।CNC একটি পরিচিত অবস্থানে অক্ষ ব্যবহার করতে পারবেন না এই হোমিং চক্র সম্পন্ন না হওয়া পর্যন্ত.

কোন হোমিং চক্র ছাড়াই পাওয়ার-আপের ক্ষেত্রে পরম অবস্থানের প্রয়োজন হয় এমন মেশিনগুলির জন্য, A06B-0243 সিরিজের পরম ইমপ্লাস কোডার সহ ভেরিয়েন্টটি সঠিক স্পেসিফিকেশন।অর্ডার করার আগে তার নাম প্লেট থেকে ইনস্টল করা মোটর এর এনকোডার টাইপ নিশ্চিত করুন

মূল বৈশিষ্ট্যাবলী

সোজা শ্যাফ্ট √ কাপলিং সামঞ্জস্য

B400 এর সোজা শ্যাফ্টটি ঘর্ষণ-ক্ল্যাম্প ক্যাপলিং হাবগুলির সাথে মিলিত হয়। বিদ্যমান ক্যাপলিং হাবের খাঁজ ব্যাসার্ধটি মটর শ্যাফ্টের ব্যাসার্ধের সাথে মিলে যায় তা নিশ্চিত করুন।সোজা শ্যাফ্ট একটি কীযুক্ত হাব প্রয়োজন হয় না, যদি না সংযোগ একটি কীযুক্ত ইন্টারফেস জন্য ডিজাইন করা হয়. উচ্চ টর্ক অ্যাপ্লিকেশনগুলির জন্য ঘন ঘন বিপরীতের সাথে যেখানে কাপলিং স্লিপ একটি উদ্বেগ,একটি জোড়া ক্ল্যাম্প এবং একটি সেটসক্রু উভয়ই ব্যবহার করে এমন একটি জোড়া কেবলমাত্র একটি সাধারণ ঘর্ষণের চেয়ে দীর্ঘমেয়াদী ধরে রাখার জন্য আরও ভাল সরবরাহ করে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: কোন সার্ভো এম্প্লিফায়ারগুলি A06B-0243-B400 এর সাথে সামঞ্জস্যপূর্ণ?

আইএফ 12/4000 A06B-6114 সিরিজের FANUC আলফা আই এসভিএম সার্ভো এম্প্লিফায়ার মডিউলগুলির সাথে জুড়ি দেয়। নির্দিষ্ট এসভিএম বৈকল্পিক ড্রাইভ সিস্টেমের অক্ষ গণনার কনফিগারেশনের উপর নির্ভর করে।নিশ্চিত করুন এম্প্লিফায়ারের নামমাত্র বর্তমান মোটর এর 7A নামমাত্র বর্তমান জুড়ে. যাচাই করুন যে এম্প্লিফায়ারটি A1000/AiA1000 ইনক্রিমেন্টাল এনকোডার ইন্টারফেস সমর্থন করে।

প্রশ্ন ২ঃ মেশিনটি প্রতি পাওয়ার-আপ এ একটি হোমিং চক্রের প্রয়োজন। এটি কি A1000 এনকোডার এর কারণে?

হ্যাঁ. A1000 ক্রমবর্ধমান ¢ এটি প্রতিটি পাওয়ার-আপ এ একটি রেফারেন্স পয়েন্ট থেকে pulses গণনা করে অবস্থান নির্ধারণ করে। অক্ষ একটি পরিচিত অবস্থানে ব্যবহারযোগ্য আগে একটি হোমিং চক্র প্রয়োজন হয়।যদি অ্যাপ্লিকেশনে হোমিং ছাড়া পরম অবস্থান প্রয়োজন হয়, একটি পরম পালস কোডারের সাথে A06B-0243 বৈকল্পিকটি নির্দিষ্ট করুন (বিভিন্ন B উপসর্গ) ।

প্রশ্ন ৩ঃ ড্রাইভ চালু থাকলে ২৪ ভোল্টের ব্রেকটি সরাচ্ছে না। মোটর সংযোগে ২৪ ভোল্ট নিশ্চিত হয়েছে। কী চেক করা উচিত?

সংযোজকটিতে 24 ভোল্ট নিশ্চিত হওয়ার সাথে সাথে, ব্রেক কয়েল প্রতিরোধের পরিমাপ করুন (24V সংযোগ বিচ্ছিন্ন) । এই আকারের মোটরের একটি সুস্থ কয়েল সাধারণত 20 ̊60 Ω পরিসরে পড়ে।ওপেন সার্কিট একটি ব্যর্থ কয়েল নিশ্চিত. যদি প্রতিরোধের পরিসীমা মধ্যে হয়, যান্ত্রিক বাঁধাই জন্য চেক করুন - ব্রেক ডিস্ক এবং ঘর্ষণ পৃষ্ঠের মধ্যে দূষণ সঠিক কয়েল বর্তমান সঙ্গে এমনকি মুক্তি প্রতিরোধ করতে পারেন।

প্রশ্ন 4: A06B-0243-B400 দিয়ে প্রতিস্থাপনের পরে, ত্রুটি অনুসরণকারী অক্ষটি আগের চেয়ে বড়। কী তদন্ত করা উচিত?

সার্ভো এম্প্লিফায়ারের মোটর টাইপ প্যারামিটার AiF 12/4000 স্পেসিফিকেশনের সাথে মেলে তা যাচাই করুন। একটি প্যারামিটার অসামঞ্জস্য একটি ধারাবাহিক নিম্নলিখিত ত্রুটি তৈরি করে।এছাড়াও চেক করুন যে এনকোডার তারের সম্পূর্ণরূপে এম্প্লিফায়ার এর ফিডব্যাক সংযোগকারী এ বসা হয় এবং যে তারের shielding সঠিকভাবে গ্রাউন্ড করা হয়. মোটর প্রতিস্থাপনের পর যান্ত্রিক কাপলিং ভুল সমন্বয় ঘর্ষণ যোগ করে যা ত্রুটির পরে বৃদ্ধি পায় এবং সার্ভো লাভগুলি সামঞ্জস্য করার আগে পরীক্ষা করা উচিত।

প্রশ্নঃ A06B-0243-B400 এর উৎস কোথায়?

FANUC আলফা আইএফ সিরিজের মোটর পরবর্তি বাজারের মাধ্যমে নতুন উদ্বৃত্ত, পরীক্ষিত পুনর্নির্মাণ এবং মোটর পুনর্নির্মাণ সেবা।A1000/AiA1000 এনকোডার) ইনস্টল করা মোটরের নাম প্লেট থেকে অর্ডার করার আগেব্রেক ফাংশন এবং এনকোডার অপারেশন উভয়ই যেকোনো এক্সচেঞ্জ ইউনিটের জন্য গ্রহণযোগ্যতা পরীক্ষায় যাচাই করা উচিত।
