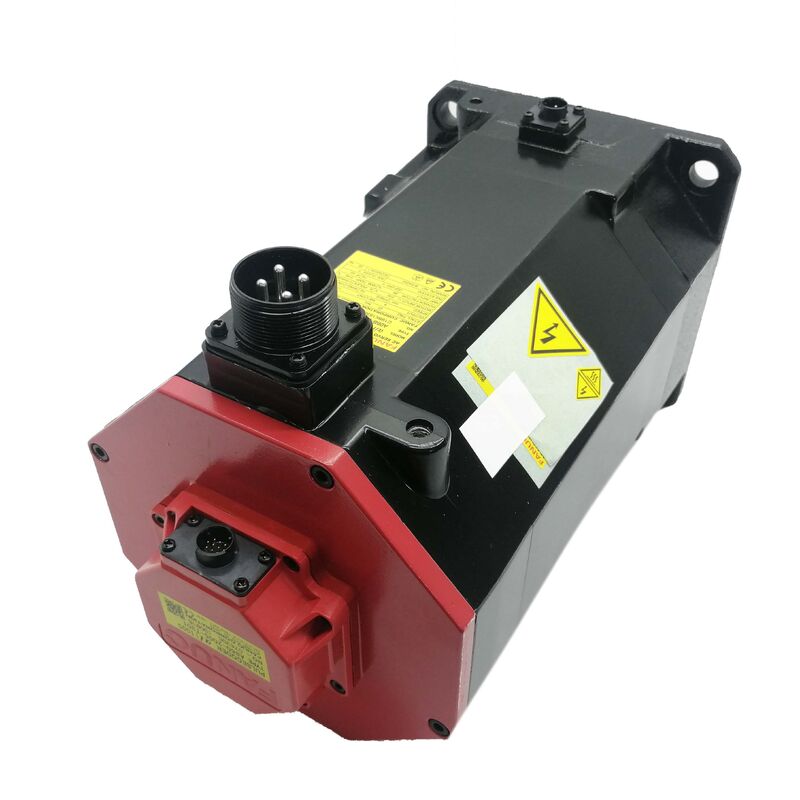

Fanuc A06B-0243-B101 ¢ αiF 12/4000 এসি সার্ভো মোটর, সোজা শ্যাফ্ট, ইলেক্ট্রোম্যাগনেটিক ব্রেক, আলফা আই আই 1000 ইমপলস কোডার

পণ্যের সংক্ষিপ্ত বিবরণ

পার্ট নম্বরঃA06B-0243-B101

এছাড়াও অনুসন্ধান করা হয়েছে:A06B0243B101, Fanuc A06B-0243-B101, FANUC A06B0243B101

মোটর মডেল:αiF 12/4000

শ্রেণীবিভাগঃফ্যানুক আলফা আইএফ সিরিজ এসি ব্রাশলেস সার্ভো মোটর ₹ 3 কিলোওয়াট, 4,000 rpm, সোজা মসৃণ শ্যাফ্ট, ইলেক্ট্রোম্যাগনেটিক ব্রেক, আলফা আই আই 1000 পলস কোডার

এই মোটর কি?

দ্যFanuc A06B-0243-B101এটি একটি 3 kW αiF 12/4000 AC সার্ভো মোটর Fanuc alpha iF সিরিজের উচ্চ ক্ষমতা সম্পন্ন মোটরগুলির মধ্যে একটি, একটি সোজা মসৃণ শ্যাফ্ট, একটি ইলেক্ট্রোম্যাগনেটিক ব্রেক,আর আলফা আই আই১০০০ সিরিয়াল পলস কোডার ১,000প্রতি ঘূর্ণায় ১০০০ পালস।

তিনটি স্পেসিফিকেশন এই মোটরের স্থান নির্ধারণ করে।12 এনএম স্ট্যান্ড টর্কএটি α iF পরিবারের মাঝারি ক্ষমতা পরিসরের ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০অথবা ঘুরতে থাকা কেন্দ্রীয় ক্যারেজ অক্ষের উপর স্থায়ী কাটিং টর্ক.ইলেক্ট্রোম্যাগনেটিক ব্রেক, B1xx উপসর্গ দ্বারা কোড করা হয় মানে এই মোটরটি এমন অক্ষের জন্য কনফিগার করা হয়েছে যেখানে সার্ভো বন্ধ থাকলে যান্ত্রিকভাবে অবস্থান বজায় রাখা দরকার √ উল্লম্ব অক্ষ, কমন ফিড,এবং যে কোন ড্রাইভ যেখানে সার্ভো লক একা অপর্যাপ্ত.i1000 পলস কোডার∙ ইনক্রিমেন্টাল ১,000,000 পিপিআর সিরিয়াল এনকোডার ¢ যে কোনও ফিড রেটে ফ্যানুকের উচ্চ নির্ভুলতা সিএনসি ইন্টারপোলেশনের প্রয়োজনীয় অবস্থান রেজোলিউশন এবং গতি ফিডব্যাক গুণমান সরবরাহ করে।

এই তিনটি তথ্য একসাথে পড়া Fanuc αi- সিরিজ এম্প্লিফায়ার এবং 0i, 30i, বা 31i CNC নিয়ন্ত্রণ দিয়ে সজ্জিত মেশিনে উল্লম্ব CNC অক্ষের জন্য ডিজাইন করা একটি মোটর বর্ণনা করে।

টেকনিক্যাল স্পেসিফিকেশন

12 এনএম স্টল টর্চঃ এটি মেশিন অক্ষের উপর কী সরবরাহ করে

এই মোটরের মডেল নামের মধ্যে αiF নামকরণ একটি নির্দিষ্ট পারফরম্যান্স বৈশিষ্ট্য নির্দেশ করেঃএই মোটর সিরিজটি নিরপেক্ষ তাপীয় আচরণ সহ শূন্য গতিতে তার পূর্ণ স্টল টর্ক সরবরাহ করার জন্য নির্মিত হয়েছে. The "12" in αiF 12/4000 is the stall torque in Newton-metres — the maximum torque the motor can sustain at zero or near-zero shaft speed without breaching the insulation temperature limits that Class F insulation defines.

স্টেলে 12 নিউটন-মিটার মেশিন টুল অক্ষের নকশার জন্য একটি অর্থপূর্ণ সংখ্যা। 90% দক্ষতার সাথে 10 মিমি পিচ বল স্ক্রুতে এটি প্রায় 6 প্রতিনিধিত্ব করে।নিম্ন গতিতে 8 kN স্থায়ী অক্ষীয় শক্তি. ভারী উল্লম্ব Z- অক্ষের ড্রাইভগুলির জন্য উল্লেখযোগ্য স্পিন্ডল হেড সেটগুলি বহন করে, বড় অনুভূমিক মেশিনিং সেন্টারগুলিতে Y- অক্ষের ড্রাইভগুলির জন্য ভারী স্যাডল ভর সহ,এবং ভারী মুখোমুখি কাটা অধীনে কেন্দ্রীয় Z-গাড়ী ড্রাইভ ঘুরানোর জন্য, এই স্ট্যান্ড টর্ক উচ্চ গতির ট্রানজিট সময় না শুধুমাত্র অ্যাপ্লিকেশন প্রয়োজন ধারাবাহিক শক্তি বাজেট প্রদান করে,কিন্তু নিম্ন গতির কাটিয়া পর্যায়ে যখন মোটর পূর্ণ লোড অধীনে কম rpm এ চালায়.

স্ট্যান্ড টর্ক থেকে ধ্রুবক নামমাত্র আউটপুটের রূপান্তরটি αi পরিবারের মতো কাজ করেঃ 4000 rpm এর নামমাত্র গতি পর্যন্ত,মোটরটি তার ক্রমাগত টর্ক পরিবেশে 3 kW নামমাত্র শক্তিতে কাজ করে৪,০০০ rpm এর উপরে, মোটরটি ক্ষেত্র-দুর্বল অঞ্চলে প্রবেশ করে যেখানে উপলব্ধ টর্ক গতি বাড়ার সাথে সাথে হ্রাস পায়। উল্লম্ব অক্ষের অ্যাপ্লিকেশনগুলির জন্য, মোটরটি মনিটরিং মনিটরিং মনিটরিং মনিটরিং মনিটরিং মনিটরিং মনিটরিং মনিটরিং মনিটরিং মনিটরিংএই বৈশিষ্ট্যটি বিশেষভাবে প্রাসঙ্গিক কারণ নিম্ন গতির গতির সময় ধ্রুবক মহাকর্ষীয় লোড টর্কটি 12 এনএম স্ট্যান্ড টর্ক ক্ষমতা প্রযোজ্য অঞ্চলে চতুর্ভুজভাবে পড়ে.

ইলেক্ট্রোম্যাগনেটিক ব্রেকঃ উল্লম্ব অক্ষের জন্য ব্যর্থতা-নিরাপদ

B1xx উপসর্গ যা A06B-0243-B101 এর ব্রেকবিহীন প্রতিপক্ষ থেকে আলাদা করে, এটি একটি ছোট আনুষাঙ্গিক নয়। একটি CNC উল্লম্ব অক্ষের উপর একটি ভারী স্পিন্ডল মাথা বহন করে,ইলেক্ট্রোম্যাগনেটিক ব্রেক একটি প্রাথমিক নিরাপত্তা উপাদান যা সার্ভো স্ট্রিম অপসারণের সময় অক্ষের পতন রোধ করে.

Fanuc এর আলফা সিরিজের সব সার্ভো মোটর ধরে ব্রেক মত, A06B-0243-B101 এর ব্রেকস্প্রিং-প্রয়োগ এবং ইলেক্ট্রোম্যাগনেটিকভাবে মুক্তি. স্প্রিং ব্রেক ডিস্ককে বিশ্রাম অবস্থায় রাখে। যখন Fanuc সিএনসি অক্ষটি সক্ষম করে এবং ব্রেকটি ছেড়ে দেয়, তখন একটি বৈদ্যুতিক সংকেত ব্রেক কয়েলকে শক্তি দেয়।স্প্রিং চাপ বিরুদ্ধে ডিস্ক উত্তোলন এবং ঘূর্ণন জন্য খাদ মুক্ত. একটি ই-স্টপ কমান্ড, একটি পাওয়ার বিচ্ছিন্নতা, একটি পরিকল্পিত servo- বন্ধ ক্রম এ সিগন্যালটি সরান এবং স্প্রিং অবিলম্বে ব্রেক ডিস্ক পুনরায় চালু করে। অক্ষ যান্ত্রিকভাবে ধরে রাখে,কোনো সক্রিয় ইলেকট্রনিক সিস্টেমের উপর নির্ভর না করেই এই রক্ষণাবেক্ষণ.

এই ব্যর্থতা-নিরাপদ আর্কিটেকচার গুরুত্বপূর্ণ কারণ αi এম্প্লিফায়ার থেকে বিকল্প servo lock এর জন্য প্রয়োজন হয় যে এম্প্লিফায়ারটি চালিত হবে, সিএনসি চালু হবে,এবং সার্ভো ফিডব্যাক লুপ কাজ করছে. এই শর্তগুলি স্বাভাবিক ক্রিয়াকলাপের সময় পূরণ করা হয় কিন্তু উল্লম্ব অক্ষের উপর সর্বোচ্চ ঝুঁকি তৈরি করে এমন ঘটনাগুলির সময় নয়। স্প্রিং-প্রয়োগ করা ব্রেকটি তার উৎস থেকে ঝুঁকি মোকাবেলা করেঃঅক্ষটি যে কোন অবস্থায় যান্ত্রিকভাবে ধরে রাখে যা শক্তি অপসারণ করে.

ব্রেক ওয়্যারিং এবং সিকোয়েন্সিং।ব্রেক কয়েলটি সার্ভো এম্প্লিফায়ারের প্রধান সরবরাহ থেকে পৃথক মেশিনের প্যানেল থেকে 24V ডিসি সরবরাহের প্রয়োজন।Fanuc CNC এর ব্রেক রিলিজ সংকেত (মেশিন ইন্টারফেস মাধ্যমে উপলব্ধ) সঠিক ক্রম হতে হবে: ব্রেক মুক্তির আগে সার্ভো লক নিশ্চিত, ব্রেক সংযুক্ত করার আগে বিশ্রাম অক্ষ। Fanuc সার্ভো এম্প্লিফায়ার ডকুমেন্টেশন অক্ষের জন্য এই সময় প্রয়োজনীয়তা নির্দিষ্ট করে।সঠিক ক্রম অনুসরণ উল্লেখযোগ্যভাবে ব্রেক সেবা জীবন প্রসারিত এবং একটি চলন্ত অক্ষ ব্রেক সংযুক্তি থেকে অবস্থান ত্রুটি প্রতিরোধ করে.

সোজা মসৃণ শ্যাফ্ট (এসটি, এসএলকে): যথার্থ সংযোগের জন্য সিএনসি ডিফল্ট

A06B-0243-B101 এর শ্যাফ্ট কনফিগারেশন Fanuc মডেল বিবরণে "ST, SLK" নামে চিহ্নিত করা হয়েছে, এটি একটি কীওয়ে ছাড়াই একটি সোজা সিলিন্ডারিক শ্যাফ্ট।Fanuc মেশিন টুল সার্ভো মোটর এর ক্ষেত্রে, এটি যথার্থ সার্ভো কপলিং, নমনীয় ডিস্ক কপলিং বা মসৃণ-গর্ত ইনস্টলেশনের জন্য ডিজাইন করা কপলিং হাব ব্যবহার করে অক্ষগুলির জন্য স্ট্যান্ডার্ড শ্যাফ্ট কনফিগারেশন।

একটি মসৃণ সোজা শ্যাফ্ট ঘর্ষণের মাধ্যমে টর্ক প্রেরণের জন্য একটি বিভক্ত-হাব বা সঙ্কুচিত-ফিট সংযোগের উপর নির্ভর করে। সিএনসি মেশিন টুল সার্ভো অক্ষগুলিতে ব্যবহৃত সংযোগের ধরণের জন্যডিস্ক কপলিং, এবং সরাসরি বল-স্ক্রু কপলিং ✓ এই সম্পূর্ণরূপে পর্যাপ্ত যখন কপলিং সঠিকভাবে মোটর টর্ক পরিসীমা মাপ করা হয়।12 এনএম স্ট্যান্ড টর্ক সহ ত্বরণের সময় উচ্চতর শীর্ষ টর্ক উপলব্ধ, কপলিং নির্বাচনটি কেবল স্টল ফাইবার নয়, শীর্ষ টর্ক ফাইবারের আকারের হওয়া উচিত।

মেশিনের মেশিনের মেরামতএকটি মসৃণ শ্যাফ্ট থেকে একটি কাপলিং অপসারণ করা হচ্ছে ️ বিভক্ত-হাব ক্ল্যাম্পটি আলগা করা এবং হাবটি স্লাইড করা ️ কয়েক সেকেন্ড সময় নেয় এবং কোনও কীওয়ে সারিবদ্ধতার প্রয়োজন হয় নাযখন একটি উল্লম্ব অক্ষের জন্য একটি মেশিনকে পুনরায় উত্পাদনে ফিরিয়ে আনতে জরুরী মোটর প্রতিস্থাপনের প্রয়োজন হয়, তখন মসৃণ শ্যাফ্ট কনফিগারেশনটি একটি কীযুক্ত কোপিয়ার শ্যাফ্টের তুলনায় অপারেশনালভাবে দ্রুত পরিষেবা দেয়।

এমন অ্যাপ্লিকেশনগুলির জন্য যেখানে চালিত উপাদানটির একটি কীওয়ে খাঁজ রয়েছে এবং একটি কীযুক্ত শ্যাফ্ট মোটর প্রয়োজন, একটি ভিন্ন A06B-0243 উপসর্গ বৈকল্পিক উপলব্ধ।B101 অংশ নম্বর মসৃণ খাদ কনফিগারেশন নির্দিষ্ট করে, এবং এটি অর্ডার করার আগে মেশিনের যান্ত্রিক নকশার সাথে নিশ্চিত করা উচিত।

আলফা আই আই১০০০ পলস কোডার:000,000 পিপিআর

A06B-0243-B101 এ লাগানো ইমপলস কোডার হলফ্যানুক আলফা আই আই১০০০Fanuc পার্ট নম্বর A860-2000-T301। "i1000" নামকরণ 1 এ একটি ইনক্রিমেন্টাল সিরিয়াল এনকোডার নির্দেশ করে,000প্রতি ঘূর্ণায়মান প্রতি হাজার গণনা.

ইনক্রিমেন্টাল বনাম নিখুঁত।আই১০০০ একটি ইনক্রিমেন্টাল এনকোডার, যা এটিকে অন্যান্য αi সিরিজের মোটরগুলিতে লাগানো পরম A1000 থেকে আলাদা করে। একটি ইনক্রিমেন্টাল এনকোডার পাওয়ার অফ ইভেন্টগুলির মাধ্যমে অবস্থান ধরে রাখে না।যখন CNC অক্ষ উপর একটি i1000 মোটর সঙ্গে চালিত হয়, নিয়ামকটি অক্ষের অবস্থান জানে না যতক্ষণ না একটি রেফারেন্স-রিটার্ন চক্র অক্ষকে তার হোম পজিশন মার্কারের দিকে নিয়ে যায়।এটি পরম এনকোডার মোটর থেকে একটি মৌলিক পার্থক্য এবং অপারেশনাল প্রভাব আছে: প্রতিটি সিএনসি পাওয়ার-আপ বা অ্যালার্ম পুনরুদ্ধারের জন্য অক্ষটি ব্যবহার করার আগে একটি রেফারেন্স-রিটার্ন প্রয়োজন।

For vertical axis applications — where this motor is most commonly specified — the reference-return procedure requires careful attention because it involves axis movement while the brake is being sequenced. মেশিনের স্টার্টআপ পদ্ধতি সঠিকভাবে এটি পরিচালনা করতে হবে হোমিং ক্রমের সময় ব্রেক লগিং ত্রুটি প্রতিরোধ করতে।

1,000প্রতি ঘূর্ণায় ১০০০ পালস।নিখুঁত নয় বরং ক্রমবর্ধমান হওয়া সত্ত্বেও, i1000 এর রেজোলিউশন A1000 এর পরিসংখ্যানের সাথে মিলে যায় ₹ প্রতি ঘূর্ণন প্রতি এক মিলিয়ন গণনা।এটি এনকোডার গণনা প্রতি 4 ন্যানোমিটার সমাধানসিএনসি পজিশনিং লুপটি এই রেজোলিউশনে বন্ধ হয়, যা ফ্যানুক মেশিনিং সেন্টারগুলির বিজ্ঞাপনযুক্ত সাব-মাইক্রন পজিশনিং পুনরাবৃত্তিযোগ্যতা সক্ষম করে।গতি প্রতিক্রিয়া লুপ দ্রুত ট্র্যাভার্স থেকে ধীরতম সমাপ্তি ফিড পর্যন্ত যে কোনও ফিড রেটে মসৃণ টর্ক আউটপুট উত্পাদন করতে যথেষ্ট সূক্ষ্ম অবস্থান আপডেট গ্রহণ করে.

সিরিয়াল প্রোটোকল।A1000 এর মতো, i1000 সমান্তরাল ডিফারেনশিয়াল ইমপ্লাস সংকেতের পরিবর্তে একটি ডেডিকেটেড সিরিয়াল লিঙ্কের মাধ্যমে αi সার্ভো এম্প্লিফায়ারের সাথে যোগাযোগ করে।সিরিয়াল ফর্ম্যাটটি ব্যবহারিক ক্যাবল দৈর্ঘ্যের উপর গোলমাল প্রতিরোধী এবং তারের মধ্যে কমপ্যাক্ট। একটি একক ক্যাবল উভয় অবস্থান তথ্য এবং এনকোডার স্থিতির তথ্যকে এম্প্লিফায়ারে বহন করে.

সামঞ্জস্যপূর্ণ কন্ট্রোল এবং এম্প্লিফায়ার

A06B-0243-B101 এর জন্য ডিজাইন করা হয়েছেFanuc αi সিরিজের সার্ভো এম্প্লিফায়ার (αiSV)মেশিনের অক্ষ কনফিগারেশন এবং বাস ক্ষমতা উপর নির্ভর করে, এই শক্তি স্তরে বিশেষভাবে αiSV 40 বা αiSV 80।14A অবিচ্ছিন্ন বর্তমান নামমাত্র এবং 3 kW আউটপুট অধিকাংশ কাজের চক্রের জন্য αiSV 40 এর ক্ষমতা মধ্যে পড়ে; আক্রমণাত্মক ত্বরণের প্রয়োজনীয়তা সহ মেশিনগুলি পর্যাপ্ত পিক বর্তমান হেডরুম বজায় রাখতে αiSV 80 ব্যবহার করতে পারে।

সামঞ্জস্যপূর্ণ সিএনসি নিয়ামকগুলির মধ্যে রয়েছেFanuc সিরিজ 0i-D, 0i-F, 15i, 16i, 18i-MB, 21i, 30i-A, 30i-B, 31i-A, 31i-B এবং 32iমোটরের সিরিয়াল ইমপলস কোডার প্রোটোকল এবং মোটর প্যারামিটার ডাটাবেস এন্ট্রি ফ্যানুক αi এম্প্লিফায়ার প্ল্যাটফর্মের সাথে মেলে এবং পূর্ববর্তী α- সিরিজ বা নন-ফ্যানুক এম্প্লিফায়ারগুলির সাথে ব্যবহার করা যায় না।

ইনস্টলেশনের সময় প্যারামিটার সেটআপ।প্রতিস্থাপন হিসাবে A06B-0243-B101 ইনস্টল করার সময়, Fanuc CNC অক্ষ পরামিতি সেটটি Fanuc এর মোটর পরামিতি ডাটাবেসের αiF 12/4000 মোটর টাইপ এন্ট্রিটির সাথে যাচাই করা উচিত।মূল পরামিতিগুলির মধ্যে রয়েছে মোটর টাইপ নম্বর, স্টল বর্তমান সেটিং, ব্রেক মুক্তি সময়, এবং এনকোডার টাইপ (বর্ধমান) । নির্দিষ্ট CNC সিরিজের জন্য Fanuc এর পরামিতি গাইড সঠিক এন্ট্রি নথি।মোটর স্বয়ংক্রিয় সনাক্তকরণ সহ সিএনসি সিস্টেমে, the amplifier may read the motor type from the pulse coder and populate parameters automatically — verify that the detected configuration matches the expected motor before proceeding to the reference-return cycle.

iF 12/4000 in Context: Where It Sits in the Family (সংসারে এটির অবস্থান)

ফ্যানুকের মোটর ক্যাটালগের αiF (আলফা আইএফ) সিরিজটি একই শারীরিক স্থান দখল করে।কিন্তু ব্রেক ফাংশন সঙ্গে কম গতিতে উচ্চ টর্ক প্রয়োজন অ্যাপ্লিকেশন দিকে দৃষ্টি নিবদ্ধ করা হয়৪০০০ rpm এ αiF পরিসরের মধ্যে:

A06B-0243-B101 এ αiF 12/4000 ব্রেক সহ 4, এর মাঝখানে অবস্থিত,000 rpm পরিবার ¢ সাধারণত হালকা উল্লম্ব অক্ষগুলিতে ব্যবহৃত 8 এনএম মোটরগুলির চেয়ে ভারী এবং বৃহত্তর গ্যারেন্ট্রি জেড-অক্ষগুলির জন্য 22 এনএম মোটরগুলির চেয়ে হালকা.

সাধারণ অ্যাপ্লিকেশন

উল্লম্ব মেশিনিং সেন্টারে উল্লম্ব Z- অক্ষ।A06B-0243-B101 এর জন্য চূড়ান্ত আবেদন।মাঝারি থেকে বড় উল্লম্ব যন্ত্রপাতি কেন্দ্র যেখানে স্পিন্ডল মাথা এবং Z- স্লাইড সমাবেশের ভর গতির সময় মহাকর্ষীয় প্রতিপক্ষের টর্ক বজায় রাখার জন্য 12 এনএম স্ট্যান্ড টর্ক প্রয়োজন, এবং একটি স্প্রিং-প্রয়োগ ব্রেক মেশিন বন্ধ এবং ই-স্টপ এ অবস্থান যান্ত্রিকভাবে রাখা। 3 kW নামমাত্র আউটপুট এই মেশিন শ্রেণীর মধ্যে Z- অক্ষের উপর মিলিত মহাকর্ষীয় এবং কাটা লোড জুড়ে।

অনুভূমিক মেশিনিং সেন্টারে উল্লম্ব অক্ষ।ডাব্লু-অক্ষ (কুইল) এবং উল্লম্ব ট্রান্সভার্স অক্ষগুলি অনুভূমিক মেশিনিং সেন্টারগুলিতে যেখানে অক্ষটি স্তম্ভ বা স্পিন্ডল স্যাডল ভর বহন করে যা মেশিনিক ব্রেকিংয়ের প্রয়োজন হয়।αiF 12/4000 এর টর্ক প্রোফাইল মাঝারি ওজনের উল্লম্ব উপাদানগুলির জন্য উপযুক্ত যেখানে i1000 এনকোডার পুরো মেশিনিং চক্র জুড়ে সঠিক উল্লম্ব অবস্থান নিয়ন্ত্রণ সরবরাহ করে.

সিএনসি টার্নিং সেন্টার Y- অক্ষ এবং গ্যাং টুল অক্ষ ড্রাইভ।Live tool turret Y-axis drives and gang tool positioning axes on multi-axis turning centres where the axis carries tool post mass under a gravitational load component and requires controlled deceleration and mechanical holding between operations.

উল্লম্ব প্যালেট চেঞ্জার এবং টুল ম্যাগাজিন লিফট অক্ষ।সার্ভো চালিত প্যালেট লিফট মেশিন এবং যন্ত্রপাতি সেলগুলিতে উল্লম্ব টুল ম্যাগাজিন ইনডেক্সিং অক্ষ যেখানে সার্ভো একটি নির্দিষ্ট দরকারী লোড উত্তোলন করতে হবে, এটি সঠিকভাবে অবস্থান,এবং অপারেশন মধ্যে এটি যান্ত্রিকভাবে রাখাব্রেকটি যন্ত্রটিকে ভ্রমণের পরিসরের যেকোনো অবস্থানে ধরে রাখে; i1000 এনকোডার পুরো লিফট পরিসরের সঠিক অবস্থানকে সমর্থন করে।

স্লাইডিং এবং বিশেষ উদ্দেশ্যে যন্ত্রপাতিতে কমন ফিড অক্ষ।প্রোফাইল গ্রিলিং মেশিনের কোণযুক্ত ফিড ড্রাইভ, বিশেষ উদ্দেশ্যে সরঞ্জামগুলিতে কুলুঙ্গি টুল ফিড প্রক্রিয়া এবং যে কোনও অক্ষ যেখানে বোঝা ভ্রমণের দিক বরাবর একটি মহাকর্ষীয় উপাদান রয়েছে।স্প্রিং-প্রয়োগ ব্রেক সার্ভো শক্তি অনুপস্থিত যখন যে কোন অবস্থানে অক্ষ ধরে রাখে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A06B-0243-B101 এবং A06B-0243-B001 এর মধ্যে পার্থক্য কী?

সুফিক্স পার্থক্য ব্রেক কনফিগারেশন নির্দেশ করে।B1xx উপসর্গ (B101) ইলেকট্রোম্যাগনেটিক ব্রেক নির্দেশ করে√ মোটরটিতে একটি স্প্রিং-অ্যাপ্লাইড হোল্ডিং ব্রেক রয়েছে যা ব্রেক কয়েল থেকে শক্তি অপসারণের পরে যান্ত্রিকভাবে চালু হয়।B0xx উপসর্গ (B001) কোন ব্রেক নির্দেশ করেঅন্যান্য সমস্ত স্পেসিফিকেশন ∙ স্ট্যান্ড টর্ক (১২ এনএম), নামমাত্র আউটপুট (৩ কেডব্লিউ), ইমপলস কোডার (আই১০০০), শ্যাফ্টের ধরন (সোজা মসৃণ), এবং এম্প্লিফায়ার সামঞ্জস্যতা ∙ একই।উল্লম্ব অক্ষ এবং একটি মহাকর্ষীয় লোড উপাদান যে servo লক অপসারণ করা হলে অনিয়ন্ত্রিত আন্দোলন কারণ হবে সঙ্গে কোন প্রক্রিয়া উপর B101 ব্যবহার করুন.

প্রশ্ন ২ঃ A06B-0243-B101 এর একটি পরম এনকোডার আছে কি?

না।A06B-0243-B101 এ i1000 পলস কোডার ইনক্রিমেন্টালকোন সিএনসি পাওয়ার-আপ বা অ্যালার্ম-প্রবর্তিত শক্তি হ্রাসের পরে, একটি রেফারেন্স-রিটার্ন (হোমিং) চক্রটি অক্ষের সমন্বয় স্থাপন না হওয়া পর্যন্ত অক্ষের অবস্থান অজানা।হোমিং ছাড়াই পাওয়ার-আপের ক্ষেত্রে পরম অবস্থানের জ্ঞান প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য, একটি মোটর পরমA1000 পলস কোডার(A06B-0243-B100 বা অনুরূপ অংশ নম্বর) নির্দিষ্ট করা উচিত। ব্রেকযুক্ত উল্লম্ব অক্ষগুলিতে, রেফারেন্স-রিটার্ন আন্দোলনের শুরু হওয়ার আগে ব্রেক মুক্তির সময়কে হোমিং ক্রম বিবেচনা করতে হবে।

প্রশ্ন 3: কোন Fanuc সার্ভো এম্প্লিফায়ার A06B-0243-B101 এর সাথে সামঞ্জস্যপূর্ণ?

A06B-0243-B101 এর জন্য একটিFanuc αi সিরিজের সার্ভো এম্প্লিফায়ার (αiSV)সাধারণতαiSV ৪০ বা αiSV ৮০মেশিনের শীর্ষ বর্তমানের প্রয়োজনীয়তার উপর নির্ভর করে। সামঞ্জস্যপূর্ণ সিএনসি প্ল্যাটফর্মগুলির মধ্যে রয়েছে সিরিজ 0i-ডি / এফ, 15i, 16i, 18i, 21i, 30i, এবং 31i।এই মোটরটি পুরোনো α- সিরিজ এম্প্লিফায়ারগুলির সাথে সামঞ্জস্যপূর্ণ নয় যা αi প্রজন্মের আগেFanuc এর প্যারামিটার ডাটাবেসের αiF 12/4000 মোটর টাইপ এন্ট্রি সঙ্গে CNC- এর অক্ষ পরামিতি সেটিং সবসময় পরীক্ষা করুন।

প্রশ্ন ৪ঃ মোটরের সম্পূর্ণ বর্ণনায় "ST, SLK" এর অর্থ কী?

এসটিচিহ্নিত করেসোজা শ্যাফ্ট(একটি কোপ শ্যাফটের বিপরীতে) ।এসএলকেচিহ্নিত করেকোন কীওয়ে ছাড়াই মসৃণ শ্যাফ্ট√ শ্যাফ্ট ওডি একটি সরল সিলিন্ডার যা একটি মেশিনযুক্ত কীওয়ে স্লট ছাড়াই। টর্চটি ঘর্ষণের ক্ল্যাম্পিংয়ের মাধ্যমে (স্প্লিট-হাব বা সঙ্কুচিত ফিট কাপলিং) দ্বারা কাপলিং হাবে প্রেরণ করা হয়।এই কনফিগারেশন CNC অক্ষ উপর স্পষ্টতা servo couplings জন্য মান. একটি কীযুক্ত শ্যাফ্ট ইন্টারফেস প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য, কীওয়ে স্পেসিফিকেশন সহ একটি ভিন্ন A06B-0243 প্রত্যয় বৈকল্পিক প্রয়োজন হবে।

প্রশ্ন 5: A06B-0243-B101 প্রতিস্থাপন হিসাবে ইনস্টল করার আগে কি যাচাই করা উচিত?

চারটি চেক খুবই গুরুত্বপূর্ণ। প্রথমত, নিশ্চিত করুন যে প্রতিস্থাপনটি সঠিক উপসর্গবি১০১ব্রেক সহ সোজা মসৃণ শ্যাফ্ট নির্দিষ্ট করে; অন্যান্য উপসর্গগুলি বিভিন্ন শ্যাফ্ট বা ব্রেক কনফিগারেশন নির্দেশ করে।Fanuc CNC অক্ষের পরামিতিতৃতীয়ত, ব্রেক রিলিজ টাইমিং পরামিতি সহ αiF 12/4000 মোটর এন্ট্রি মেলে।24 ভোল্ট ডিসি ব্রেক ওয়্যারিংচতুর্থত, যেহেতু i1000 একটি ইনক্রিমেন্টাল এনকোডার, নিশ্চিত করুন যেরেফারেন্স-রিটার্ন পদ্ধতিমটর ইনস্টলেশনের পর সঠিকভাবে সম্পন্ন করা হয় কোন অক্ষের আন্দোলন বা উৎপাদন কাটা চেষ্টা করার আগে।
