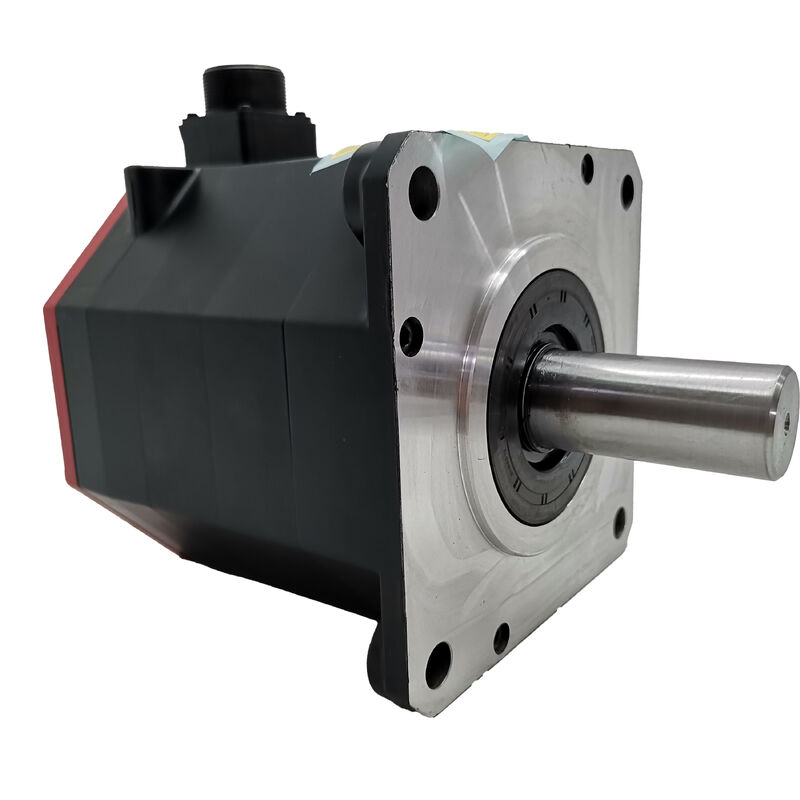

Fanuc A06B-0243-B100 এসি সার্ভো মোটর
αiF 12/3000, সোজা শ্যাফ্ট, A1000 পরম, কোন ব্রেক
পণ্যের সংক্ষিপ্ত বিবরণ
পার্ট নম্বরঃA06B-0243-B100
এছাড়াও অনুসন্ধান করা হয়েছে:A06B0243B100, FANUC A06B-0243-B100, FANUC A06B0243B100
মোটর মডেল:αiF 12/3000
শ্রেণীবিভাগঃফ্যানুক আলফা আইএফ সিরিজ এসি ব্রাশহীন সার্ভো মোটর -- ১২ এনএম স্টল টর্ক, ৩.০ কিলোওয়াট, ৩,০০০ আরপিএম, সোজা মসৃণ শ্যাফ্ট, কোনও ব্রেক নেই, আলফা আই এ১০০০ পরম ইমপ্লাস কোডার, আইপি 65
টেকনিক্যাল স্পেসিফিকেশন
| পার্ট নম্বর | A06B-0243-B100 |
| মোটর মডেল | αiF 12/3000 |
| নেট ওজন | 42.6 পাউন্ড (~ 19.3 কেজি) |
| স্টল টর্চ | ১২ এনএম |
| নামমাত্র আউটপুট | 3.0 কিলোওয়াট |
| সর্বাধিক গতি | 3,000 rpm |
| ইনপুট ভোল্টেজ | ২০০-২৪০ ভোল্ট এসি |
| ঘনত্ব | ৫০/৬০ হার্জ |
| ধাপ | তিন-ফেজ |
| নামমাত্র বর্তমান | ১৪ এ |
| পলস কোডার | আলফা আই এ১০০০ (সারি পরম) |
| এনকোডার রেজোলিউশন | 1,000,000 pulses/rev |
| শ্যাফ্টের ধরন | সোজা মসৃণ (SLK -- কোন কীওয়ে) |
| ইলেক্ট্রোম্যাগনেটিক ব্রেক | কোনটিই |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| আইসোলেশন ক্লাস | ক্লাস এফ |
| অপারেটিং তাপমাত্রা | 0°C থেকে +40°C |
| সামঞ্জস্যপূর্ণ এম্প্লিফায়ার | Fanuc αi সিরিজের সার্ভো এম্প্লিফায়ার (αiSV) |
| সামঞ্জস্যপূর্ণ নিয়ন্ত্রণ ব্যবস্থা | Fanuc সিরিজ 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| উৎপত্তি | জাপান |
বারো নিউটন-মিটার ∙ মধ্যপন্থী মেশিন টুল অক্ষের জন্য সঠিক মোটর
A06B-0243-B100 αiF মোটর পরিবারের উত্পাদনশীল মাঝারি স্তর দখল করে।12 এনএম অবিচ্ছিন্ন স্ট্যান্ড টর্কএবং3.0 কিলোওয়াট নামমাত্র শক্তি, এটি ছোট থেকে মাঝারি সিএনসি মেশিন টুলগুলির জন্য নিখুঁতভাবে উপযুক্ত যেখানে অক্ষের লোডগুলি 12 এনএম স্থায়ী টর্ক বাজেটের মধ্যে আরামদায়কভাবে পড়ে।
দ্য3,000 rpm সিলিংএই মেশিন বিভাগের জন্য উপযুক্ত দ্রুত ট্র্যাভার্স স্পিড সক্ষম করে, যখন14A নামমাত্র বর্তমানস্ট্যান্ডার্ড তিন-ফেজ বৈদ্যুতিক অবকাঠামোর সাথে সামঞ্জস্যপূর্ণ।42.6 পাউন্ড (19.3 কেজি), ইনস্টলেশন এবং রক্ষণাবেক্ষণের সময় যথাযথ উত্তোলন সমর্থন সুপারিশ করা হয়।
সোজা মসৃণ শ্যাফ্ট
দ্যসোজা মসৃণ শ্যাফ্ট (SLK)শুধুমাত্র ঘর্ষণের মাধ্যমে টর্ক প্রেরণ করে।এই নকশার জন্য 12 এনএম স্ট্যান্ড টর্ক এবং পিক ত্বরণের চাহিদা মোকাবেলা করার জন্য সঠিকভাবে নির্দিষ্ট বিভক্ত-হাব ক্ল্যাম্প ক্যাপলিং বা হাইড্রোলিক সম্প্রসারণ হাব প্রয়োজন.
এই কনফিগারেশনটি স্ট্যান্ডার্ড গিয়ার টারার ব্যবহার করে সহজেই হাব অপসারণের প্রস্তাব দেয়, সীমাবদ্ধ মেশিন পরিবেশে রক্ষণাবেক্ষণের সুবিধা প্রদান করে। কীযুক্ত সংযুক্তির প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য,কীওয়ে সহ A06B-0243-B200 ভেরিয়েন্ট পাওয়া যায়.
কোন ব্রেক নেই √ অনুভূমিক অক্ষের জন্য স্ট্যান্ডার্ড কনফিগারেশন
দ্যB100 নামকরণকোন ইলেক্ট্রোম্যাগনেটিক ব্রেক নির্দেশ করে, যা অনুভূমিক সিএনসি ফিড অক্ষ জন্য মান।সার্ভো এম্প্লিফায়ারের সার্ভো লককার্যকারিতা, যেখানে অবস্থান লুপ সক্রিয় থাকে এবং এনকোডার ক্রমাগত প্রতিক্রিয়া প্রদান করে।
এই কনফিগারেশনটি ব্রেক সার্কিট, রিলে এবং টাইমিং লজিকের প্রয়োজন দূর করে, প্যানেলের জটিলতা এবং উপাদান সংখ্যা হ্রাস করে।ব্রেকড ভেরিয়েন্ট (বি৩০০ এবং বি৪০০) এমন উল্লম্ব অক্ষের জন্য সংরক্ষিত যেখানে মহাকর্ষের কারণে অতিরিক্ত ধরে রাখার নিরাপত্তা প্রয়োজন হয়.
A1000 পরম এনকোডার ∙ পাওয়ার চক্রের মাধ্যমে অবস্থান ধরে রাখা
দ্যআলফা আই এ১০০০ সিরিয়াল পরম পালস কোডারযার মধ্যে ১টি,000Fanuc αi সার্ভো এম্প্লিফায়ারের ব্যাক-আপ ব্যাটারির মাধ্যমে পাওয়ার-অফ ইভেন্টের মাধ্যমে প্রতি ঘূর্ণন প্রতি,000 পালস মাল্টি-টার্নিং অবস্থান বজায় রাখে।
এটি দৈনিক হোমিং চক্রগুলিকে বাদ দেয়, স্টার্টআপে তাত্ক্ষণিক সমন্বয় উপলব্ধতা এবং মধ্য-প্রোগ্রাম স্টপ থেকে বিরামবিহীন পুনরুদ্ধার সক্ষম করে।উচ্চ রেজোলিউশন ব্যতিক্রমী মাত্রিক নির্ভুলতা এবং পৃষ্ঠ শেষ মানের সমর্থন করে.
ব্যাটারি রক্ষণাবেক্ষণঃA1000 ব্যাকআপ ব্যাটারি αiSV সার্ভো এম্প্লিফায়ারে অবস্থিত। মাল্টি-টার্ন কাউন্টার রিসেট এবং জোর করে অক্ষ পুনরায় রেফারেন্সিং রোধ করতে Fanuc CNC একটি কম ব্যাটারি অ্যালার্ম ইস্যু করার সময় এটি প্রতিস্থাপন করুন।
A06B-0243 সিরিজের কনফিগারেশন রেফারেন্স
| পার্ট নম্বর | শ্যাফ্ট | কীওয়ে | ব্রেক | সিলিং |
| A06B-0243-B000 | কপিকল | হ্যাঁ। | কোনটিই | আইপি ৬৫ |
| A06B-0243-B100 | সোজা মসৃণ | না. | কোনটিই | আইপি ৬৫ |
| A06B-0243-B100#0100 | সোজা মসৃণ | না. | কোনটিই | আইপি ৬৭ |
| A06B-0243-B200 | সোজা | হ্যাঁ। | কোনটিই | আইপি ৬৫ |
| A06B-0243-B300 | কপিকল | হ্যাঁ। | ২৪ ভোল্ট স্প্রিং | আইপি ৬৫ |
| A06B-0243-B400 | সোজা মসৃণ | না. | ২৪ ভোল্ট স্প্রিং | আইপি ৬৫ |
| A06B-0243-B101 | সোজা মসৃণ | না. | কোনটিই | আইপি৬৫ (আই১০০০ এনকোডার) |
এম্প্লিফায়ার এবং সিএনসি সামঞ্জস্য
A06B-0243-B100 এর সাথে কাজ করেFanuc αi সিরিজের সার্ভো এম্প্লিফায়ার (αiSV)√ বিশেষত αiSV 40 বা αiSV 80 মডিউল। সামঞ্জস্যপূর্ণ CNC প্ল্যাটফর্মগুলির মধ্যে রয়েছেFanuc সিরিজ 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B এবং 32i.
প্রতিস্থাপন মোটর ইনস্টল করার সময়, অস্থির অক্ষ আচরণ বা এম্প্লিফায়ার ত্রুটি প্রতিরোধ করতে αiF 12/3000 মোটর টাইপ স্পেসিফিকেশনের সাথে সিএনসি অক্ষের পরামিতিগুলি মেলে তা যাচাই করুন।
সাধারণ অ্যাপ্লিকেশন
- মাঝারি সিএনসি উল্লম্ব মেশিনিং সেন্টার ফিড অক্ষX, Y, এবং Z ড্রাইভগুলি কমপ্যাক্ট এবং মাঝারি ফর্ম্যাট ভিএমসিগুলিতে
- সিএনসি টার্নিং সেন্টার ক্যারেজ এবং ক্রস স্লাইড ড্রাইভZ- অক্ষের ক্যারি এবং X- অক্ষের ক্রস স্লাইড ড্রাইভ
- ড্রিল-ট্যাপ এবং কম্প্যাক্ট মেশিনিং সেন্টার প্রাথমিক অক্ষ√ উচ্চ-চক্র উত্পাদন মেশিনগুলি সংক্ষিপ্ত, দ্রুত গতির সাথে
- মাল্টি-অক্ষ মেশিনিং সেন্টার সেকেন্ডারি ড্রাইভ√ বি-অক্ষ ঘূর্ণন ড্রাইভ এবং ঘূর্ণন টেবিল অবস্থান অক্ষ
প্রায়শই জিজ্ঞাসিত প্রশ্ন
B100 (সোজা মসৃণ শ্যাফ্ট) এবং B000 (কনপার শ্যাফ্ট) এর মধ্যে পার্থক্য কী?
B000-এ স্ব-কেন্দ্রিক সংযোগের জন্য কীওয়ে সহ একটি কোপিয়ার শ্যাফ্ট রয়েছে, যখন B100-এ ঘর্ষণ-ক্ল্যাম্পড হাব এনগেজমেন্টের জন্য একটি সোজা মসৃণ শ্যাফ্ট রয়েছে।মোটর পারফরম্যান্স অভিন্ন ¢ নির্বাচন আপনার মেশিনে বিদ্যমান সংযোগ হাব উপর নির্ভর করে.
A06B-0243-B100-এর কি সিএনসি চালু হওয়ার পরপরই হোমিং চক্রের প্রয়োজন হয়?
না, আলফা আই এ১০০০ এর সম্পূর্ণ এনকোডার ব্যাক-আপ ব্যাটারির মাধ্যমে পাওয়ার অফ করে মাল্টি-টার্ন পজিশন ধরে রাখে।অক্ষ স্থানাঙ্ক ইনস্টলেশন এবং এক সময় অবস্থান সিঙ্ক্রোনাইজেশন পরে homing আন্দোলন ছাড়া অবিলম্বে পাওয়া যায়.
A06B-0243-B100 এর জন্য কোন Fanuc এম্প্লিফায়ার মডিউল প্রয়োজন?
মোটরটির জন্য একটি Fanuc αi সিরিজের সার্ভো এম্প্লিফায়ার (αiSV)
