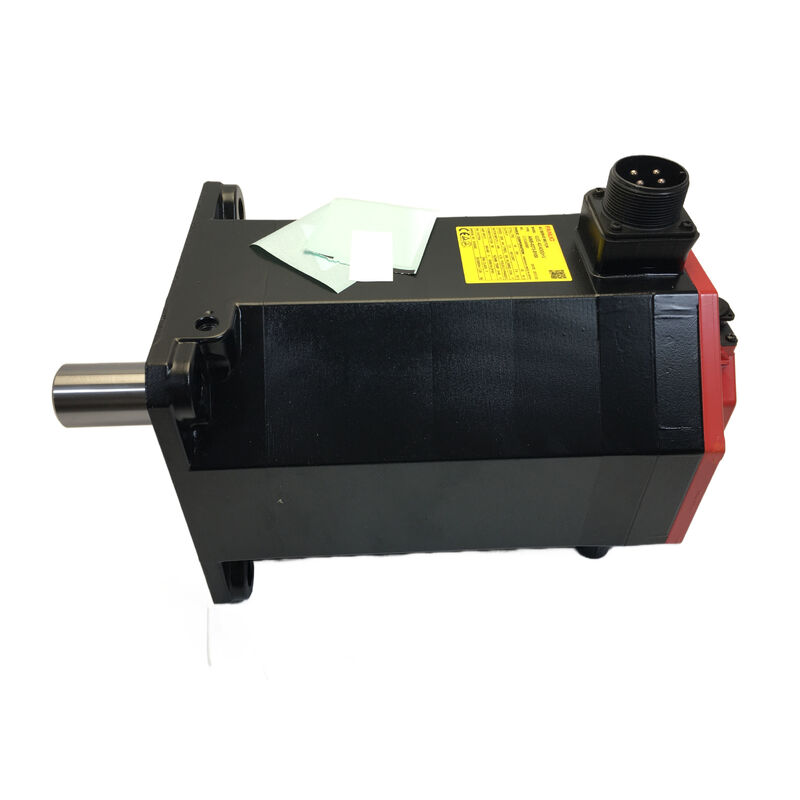

FANUC A06B-0235-B605 এসি সার্ভো মোটর
AiS8/4000 90 ভোল্ট ব্রেক সহ কোপযুক্ত শ্যাফ্ট
সমালোচনামূলক অ্যাপ্লিকেশনের জন্য যথার্থ প্রকৌশল
FANUC A06B-0235-B605 একটি AiS8/4000 এসি সার্ভো মোটর যা একটি কোপযুক্ত শ্যাফ্ট (টিপিআর) এবং 90 ভি ডিসি ইলেক্ট্রোম্যাগনেটিক হোল্ডিং ব্রেক বৈশিষ্ট্যযুক্ত।এই বিশেষ কনফিগারেশন উল্লম্ব অক্ষ জন্য নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে, counterweighted spindle heads, এবং অ্যাপ্লিকেশন যেখানে মহাকর্ষ বা অবশিষ্ট স্প্রিং শক্তি নিরাপদ অবস্থান ধরে রাখা প্রয়োজন।
মূল বৈশিষ্ট্য
- 2.5 কিলোওয়াট নামমাত্র শক্তি৮ এনএম স্ট্যান্ড টর্ক সহ
- 4,000 RPM সর্বোচ্চ গতিউচ্চ পারফরম্যান্স অপারেশনের জন্য
- কোপযুক্ত শ্যাফ্ট (টিপিআর)নিরাপদ যান্ত্রিক সংযোগের জন্য
- 90V DC ইলেক্ট্রোম্যাগনেটিক হোল্ডিং ব্রেকব্যর্থতা-নিরাপদ অপারেশনের জন্য
- a64iA এনকোডারপ্রতি ঘূর্ণায় ৬৪,০০০ পালস
- সুরক্ষা রেটিং IP65শিল্প পরিবেশের জন্য
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার |
মূল্য |
| মডেল |
আইএস ৮/৪০০০ |
| নামমাত্র আউটপুট |
2.5 কিলোওয়াট |
| স্টল টর্চ |
৮ এনএম |
| স্টল বর্তমান |
১১ এ |
| নামমাত্র বর্তমান |
8.৩ এ (অবিচ্ছিন্ন) |
| সর্বাধিক গতি |
4,000 RPM |
| মোটর ভোল্টেজ |
১৮৪ ভোল্ট, ৩ ফেজ |
| ঘনত্ব |
২৬৭ হার্জ |
| এম্প্লিফায়ার ইনপুট |
200-240 ভোল্ট এসি, 50/60Hz |
| পোলিশ |
8 |
| পাওয়ার ফ্যাক্টর |
৯৭% |
| শ্যাফ্টের ধরন |
কী সহ কোপযুক্ত (টিপিআর) |
| ইলেক্ট্রোম্যাগনেটিক ব্রেক |
৯০ ভোল্ট ডিসি |
| এনকোডার |
a64iA (64,000 পিপিআর ইনক্রিমেন্টাল) |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| আইসোলেশন ক্লাস |
এফ |
| পরিবেষ্টিত তাপমাত্রা |
০-৪০°সি |
| ওজন |
প্রায় ১০ কেজি |
| উৎপত্তি |
জাপান |
অ্যাপ্লিকেশন এলাকা
এই মোটর কনফিগারেশনটি বিশেষভাবে এমন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেখানে ভুল-নিরাপদ ধারণ ক্ষমতা সহ সুনির্দিষ্ট গতি এবং অবস্থান নিয়ন্ত্রণের প্রয়োজনঃ
- উল্লম্ব মেশিনিং সেন্টার Z- অক্ষ
- সিএনসি ড্রিল মেশিন
- উল্লম্ব যৌগিক অক্ষ সহ রোবোটিক সেল
- প্যালেট চেঞ্জার এবং স্বয়ংক্রিয় লোডিং সিস্টেম
- ৫ অক্ষের ঘূর্ণনশীল ঢাল টেবিল
এনকোডার প্রযুক্তি
a64iA ইনক্রিমেন্টাল এনকোডার প্রতি ঘূর্ণায় 64,000 পালস সরবরাহ করে, পুরো অপারেটিং স্পিড ব্যাপ্তি জুড়ে সুনির্দিষ্ট বন্ধ লুপ অবস্থান নিয়ন্ত্রণের জন্য প্রয়োজনীয় উচ্চ-রেজোলিউশন ফিডব্যাক সরবরাহ করে।এই দ্রুত ত্বরণ এবং হ্রাস পর্যায়ে সময় সঠিক অবস্থান ট্র্যাকিং নিশ্চিত করে.
প্রায়শই জিজ্ঞাসিত প্রশ্ন
সোজা শ্যাফ্টের বৈকল্পিকগুলির তুলনায় কোপযুক্ত শ্যাফ্টের উদ্দেশ্য কী?
কোপযুক্ত শ্যাফ্ট (টিপিআর) একটি যান্ত্রিক হস্তক্ষেপ ফিট তৈরি করে যা পুরো কোপ পৃষ্ঠ জুড়ে ক্ল্যাম্পিং ফোর্স বিতরণ করে।এই bi-directional টর্ক বিপরীত এবং কম্পন অধীনে loosening থেকে উচ্চতর প্রতিরোধের প্রদান করে, এটি উচ্চ-চক্র সিএনসি অ্যাপ্লিকেশনগুলির জন্য কেবল ঘর্ষণ-শুধুমাত্র সোজা শ্যাফ্ট কাপলিংয়ের চেয়ে আরও নির্ভরযোগ্য করে তোলে।
90 ভি ডিসি ব্রেক কিভাবে কাজ করে এবং এটি উল্লম্ব অক্ষ ব্যবহারের জন্য নিরাপদ?
ব্রেকটি স্প্রিং-ইনগ্রেটেড, পাওয়ার-লিভারেজ নীতিতে কাজ করে। 90V ডিসি প্রয়োগ করে ব্রেকটি স্বাভাবিক অপারেশনের জন্য মুক্তি দেয়। ভোল্টেজ অপসারণ (শটডাউন, জরুরী স্টপ,বা শক্তির ত্রুটি) অবিলম্বে স্প্রিং সংযোগ কারণএই ব্যর্থতা-নিরাপদ নকশাটি উল্লম্ব অক্ষের অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে ডিজাইন করা হয়েছে যেখানে মহাকর্ষীয় লোডিংয়ের জন্য নিরাপদ ধরে রাখা প্রয়োজন।
a64iA এনকোডার কি পরম বা ইনক্রিমেন্টাল টাইপ?
a64iA একটি ইনক্রিমেন্টাল এনকোডার যা প্রতি ঘূর্ণায় 64,000 পালস সরবরাহ করে। এটি পাওয়ার চক্রের মাধ্যমে অবস্থান ডেটা ধরে রাখে না, স্টার্টআপে একটি হোমিং বা শূন্য-রিটার্ন অপারেশন প্রয়োজন।নিখুঁত অবস্থান রক্ষণাবেক্ষণ প্রয়োজন অ্যাপ্লিকেশন জন্য, একটি পরম পালস কোডার সহ একটি বৈকল্পিক নির্বাচন করুন।
কোন এম্প্লিফায়ার এই মোটরের সাথে সামঞ্জস্যপূর্ণ?
এই মোটরটি FANUC αi সিরিজের সার্ভো এম্প্লিফায়ারগুলির জন্য ডিজাইন করা হয়েছে যা FSSB এর মাধ্যমে যোগাযোগ করে।স্ট্যান্ডার্ড 200V-শ্রেণীর αi SVM এম্প্লিফায়ার ব্যবহার করুন এবং এম্প্লিফায়ারের বর্তমান রেটিংটি মোটরের 11A স্টল বর্তমানের প্রয়োজনীয়তা পূরণ করে তা যাচাই করুন.
এই মোটরের জন্য প্রধান রক্ষণাবেক্ষণের বিষয়গুলি কী কী?
প্রাথমিক রক্ষণাবেক্ষণ ব্রেক পরিধান (মনিটর হোল্ডিং টর্ক অবনতি) উপর দৃষ্টি নিবদ্ধ করে, কোপযুক্ত শ্যাফ্ট fretting (মোন্টেশন সময় সঠিক সংযোগ টর্ক নিশ্চিত),এবং এনকোডার পারফরম্যান্স (পজিশনিং অ্যালার্ম বা বেগ ফিডব্যাক ত্রুটির জন্য নজর রাখুন)সমস্ত উপাদান যোগ্য মেরামতের মাধ্যমে পরিষেবাযোগ্য।
নোটঃFANUC A06B-0235-B605 একটি OEM প্রতিস্থাপন সার্ভো মোটর। ইনস্টলেশনের আগে আপনার মেশিন ডকুমেন্টেশনের সাথে এম্প্লিফায়ার সামঞ্জস্যতা, ব্রেক ভোল্টেজ সরবরাহ এবং শ্যাফ্ট কাপলিং নকশা যাচাই করুন।
