ইন্ডাস্ট্রিয়াল সার্ভো মোটর
>
|
|
| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A06B-0235-B400 |

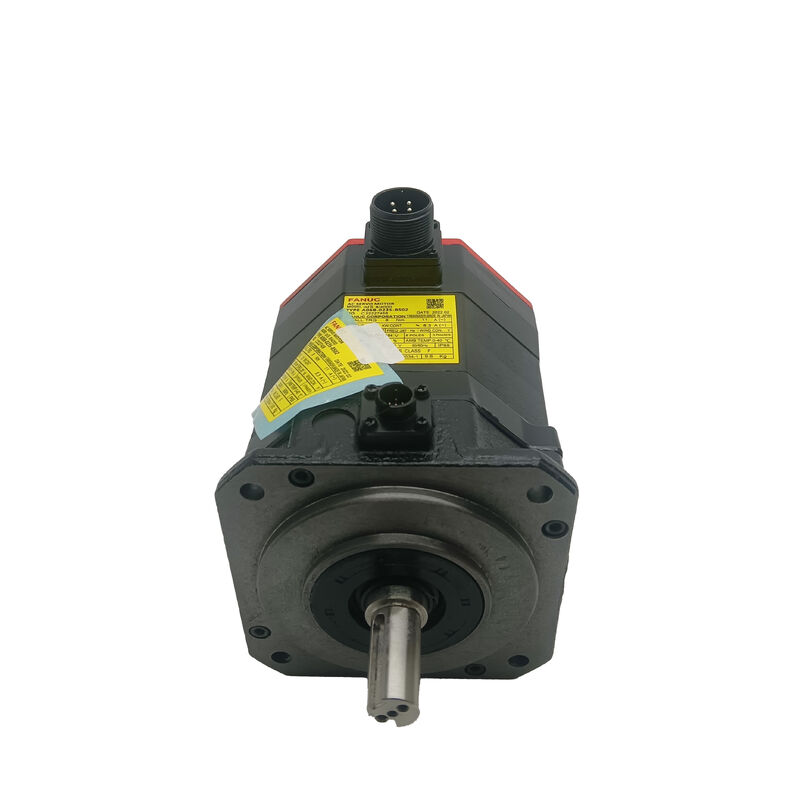

পার্ট নম্বর: A06B-0235-B400
অন্যান্য নামেও পরিচিত: A06B0235B400, Fanuc A06B-0235-B400, FANUC A06B0235B400
মোটর মডেল: αiS 8/4000
শ্রেণীবিভাগ: Fanuc Alpha iS Series AC Brushless Servo Motor
αiS 8/4000 হল Fanuc-এর সবচেয়ে বেশি ব্যবহৃত মেশিন টুল সার্ভো মোটরগুলির মধ্যে একটি। A06B-0235-B400 কনফিগারেশনে একটি সোজা মসৃণ শ্যাফ্ট এবং 24V স্প্রিং-অ্যাপ্লাইড ব্রেক রয়েছে - যা উল্লম্ব CNC অক্ষগুলির জন্য আদর্শ, যেখানে নমনীয় ডিস্ক বা স্প্লিট-হাব কাপলিং এবং কার্যকরী সুরক্ষা ব্রেকিং প্রয়োজন।
| প্যারামিটার | মান |
| পার্ট নম্বর | A06B-0235-B400 |
| মোটর মডেল | αiS 8/4000 |
| রেট করা আউটপুট | 2.5 kW |
| স্টল টর্ক | 8 Nm |
| রেট করা গতি | 4,000 rpm |
| সাপ্লাই ভোল্টেজ | 3-ফেজ 200V AC |
| ব্রেক টাইপ | স্প্রিং-অ্যাপ্লাইড, বৈদ্যুতিকভাবে রিলিজড |
| ব্রেক ভোল্টেজ | 24V DC |
| পালস কোডার | Alpha i A1000 (সিরিয়াল অ্যাবসোলিউট) |
| এনকোডার রেজোলিউশন | 1,000,000 পালস/রেভ |
| শ্যাফ্ট টাইপ | সোজা, মসৃণ (ST, SLK - কোন কীওয়ে নেই) |
| সুরক্ষা রেটিং | IP65 |
| ইনসুলেশন ক্লাস | ক্লাস F |
| অপারেটিং তাপমাত্রা | 0°C থেকে +40°C |
| স্টোরেজ তাপমাত্রা | −20°C থেকে +60°C |
| সামঞ্জস্যপূর্ণ এমপ্লিফায়ার | Fanuc αi সিরিজ (αiSV) সার্ভো এমপ্লিফায়ার |
| সামঞ্জস্যপূর্ণ কন্ট্রোল | Fanuc Series 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
আট নিউটন-মিটার স্টল টর্ক উচ্চ-চাহিদাযুক্ত মেশিনিং চক্রের জন্য যথেষ্ট ক্ষমতা প্রদান করে। 90% দক্ষতার 10mm পিচ বল স্ক্রুতে, 8 Nm প্রায় 4.5 kN অক্ষীয় বল বজায় রাখে - যা উল্লম্ব Z-অক্ষ অ্যাপ্লিকেশনের জন্য যথেষ্ট, কাটিং লোডের জন্য উল্লেখযোগ্য মার্জিন সহ।
4,000 rpm রেট করা গতি সরাসরি কাপলিংয়ে 10mm পিচ স্ক্রুকে 40 m/min গতিতে চালিত করে, গিয়ারবক্সের প্রয়োজন ছাড়াই ব্যবহারিক দ্রুত ট্র্যাভার্স গতি অর্জন করে। 2.5 kW কন্টিনিউয়াস রেট করা আউটপুট থার্মাল ওভারলোড ছাড়াই সাধারণ CNC মেশিনিং ডিউটি চক্র পরিচালনা করে।
সোজা মসৃণ শ্যাফ্ট (ST/SLK ডেজিগনেশন) স্প্লিট-হাব প্রিসিশন সার্ভো কাপলিংগুলির সাথে ইন্টারফেস করে যার মধ্যে রয়েছে বেলো, ডিস্ক এবং জ্য কাপলিং যা ফ্রিকশন ক্ল্যাম্পিংয়ের মাধ্যমে টর্ক প্রেরণ করে। এই ডিজাইনটি মোটর প্রতিস্থাপনকে সহজ করে তোলে - কেবল কাপলিং ক্ল্যাম্প আলগা করুন, হাবটি স্লাইড করুন এবং কীওয়ে অ্যালাইনমেন্ট বা টেপার সিটিং পদ্ধতি ছাড়াই পুনরায় ইনস্টল করুন।
ইলেক্ট্রোম্যাগনেটিক ব্রেকটি স্প্রিং-অ্যাপ্লাইড এবং বৈদ্যুতিকভাবে রিলিজড, যা উল্লম্ব অক্ষ অ্যাপ্লিকেশনের জন্য ফেইল-সেফ অপারেশন প্রদান করে:
সিরিয়াল অ্যাবসোলিউট এনকোডার প্রতি রেভোলিউশনে 1,000,000 পালস রেজোলিউশন প্রদান করে, যা সাব-মাইক্রন পজিশনিং ক্ষমতা সক্ষম করে। স্প্রিং-অ্যাপ্লাইড ব্রেকের সাথে মিলিতভাবে, এটি হোমিং চক্র ছাড়াই পাওয়ার ইভেন্টের পরে তাৎক্ষণিক পজিশন পুনরুদ্ধার করতে দেয়। মাল্টি-টার্ন অ্যাবসোলিউট কাউন্টারটি সার্ভো এমপ্লিফায়ারের ব্যাকআপ ব্যাটারি দ্বারা রক্ষণাবেক্ষণ করা হয়।
| পার্ট নম্বর | শ্যাফ্ট | ব্রেক | এনকোডার |
| A06B-0235-B000 | কী সহ টেপার | না | A1000 (অ্যাবসোলিউট) |
| A06B-0235-B100 | সোজা মসৃণ | না | A1000 (অ্যাবসোলিউট) |
| A06B-0235-B300 | কী সহ টেপার | 24V স্প্রিং-অ্যাপ্লাইড | A1000 (অ্যাবসোলিউট) |
| A06B-0235-B400 | সোজা মসৃণ | 24V স্প্রিং-অ্যাপ্লাইড | A1000 (অ্যাবসোলিউট) |
| A06B-0235-B605 | কী সহ টেপার | 90V স্প্রিং-অ্যাপ্লাইড | A1000 (অ্যাবসোলিউট) |
